DEUTSCH
BL-201-02-868 UP RGBW
EnOcean-DALI-Controller
Art.-Nr.: 10985
Gebrauchs- und Montageanleitung
Technische Änderungen vorbehalten
Stand: 02.06.2017
www.deuta-controls.de
Normen und Standards
CE-Konformität: 2014/53/EU RED-Richtlinie
2011/65/EU RoHS-Richltinie
Produktsicherheit: DIN EN 60950-1:2011 + A12 Cor. 1:2012
+ Cor. 1:2012
EMV: EN 61000-6-2:2005
EN 61000-6-3:2007 + A1:2011 + Cor 1:2012
EN 301 489-1:2011 V1.9.2
EN 301 489-3:2013 V1.6.1
EN 300 220-2:2012 V2.4.1
Technische Daten
Versorgungsspannung: 230 V AC / 50 Hz
Nennstrom: 10 mA @ 230 V AC
Leistungsaufnahme: typ. 1,6 W, max. 2,5 W
Ausgang: DALI+, DALI-, typ. 16 V DC / max. 34 mA
Sende-/
Empfangs-Mittenfrequenz:
Genutzter Frequenzbereich:
Maximale Sendeleistung:
Empfänger-Kategorie nach EN 300200:
Anschlussklemmen: Schraubklemmen, max. 1,0 mm
endhülse oder 1,5 mm
Gehäuse: UL-V0, schwarz
Schutzart: IP20 / nur für den Innenbereich
Umgebungstemperatur: +5 bis +50 °C
Lagerungstemperatur: +5 bis +50 °C
Gewicht: 40 g
Gefahrenhinweis
Achtung: Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen. Das Gerät darf nicht geöffnet werden, alle zur
Installation notwendigen Schnittstellen sind von außen zugänglich.
Das Gerät darf nicht in Verbindung mit Geräten benutzt werden, die
direkt oder indirekt menschlichen, gesundheits- oder lebenssichernden
Zwecken dienen oder durch deren Betrieb gefahren für Menschen, Tiere
oder Sachwerte entstehen können.
DEUTA Controls GmbH
Paffrather Straße 140
51465 Bergisch Gladbach
Tel: +49 (0) 22 02 285 57 – 60
Fax: +49 (0) 22 02 285 57 – 79
E-Mail: info@deuta-controls.de
Seite 1
868.3 MHz / ASK (EnOcean)
868.0 – 868.6 MHz
typ. 3 dBm @ 868.300 MHz
2
2 mit Ader-
2 starr
Seite 3
Anwendung
Der EnOcean-DALI-Controller BL-201-02-868 UP RGBW besitzt folgende
Schnittstellen:
• 1x bidirektionaler EnOcean-Master (868 MHz)
• 1x DALI Master für bis zu 17 Slaves (max. 34 mA)
• 1x Service-Taster (seitlich im Gehäuse)
• 1x Service LED rot (in der Gehäusefront)
• 1x 230 V AC Schaltnetzteil
Der BL-201-02-868 UP RGBW arbeitet als Lichtsteuerung auf Basis von
EnOcean Sensoren und Aktoren sowie Geräten mit DALI-Schnittstelle,
wie z.B. elektronischen Vorschaltgeräten. Weitere Details zum Gerät
finden Sie bitte im Datenblatt oder unter www.deuta-controls.de.
Über den integrierten Service-Taster kann das Gerät u.a. auf Teilnehmer
eingelernt werden. Über die in der Front integrierte Service-LED werden
die verschiedenen Betriebsmodi des BL-201-02-868 UP RGBW signalisiert.
Typenübersicht / Geltungsbereich
• # 10985, BL-201-02-868 UP RGBW, EnOcean-DALI-Controller, 868 MHz
Elektrischer Anschluss
Der BL-201-02-868 UP RGBW ist für den Betrieb an 230 V AC
Netzspannung ausgelegt. Beim elektrischen Anschluss gelten die
technischen Daten des Gerätes. Der maximale Leitungsquerschnitt der
Anschlussleitungen beträgt 1,5 mm

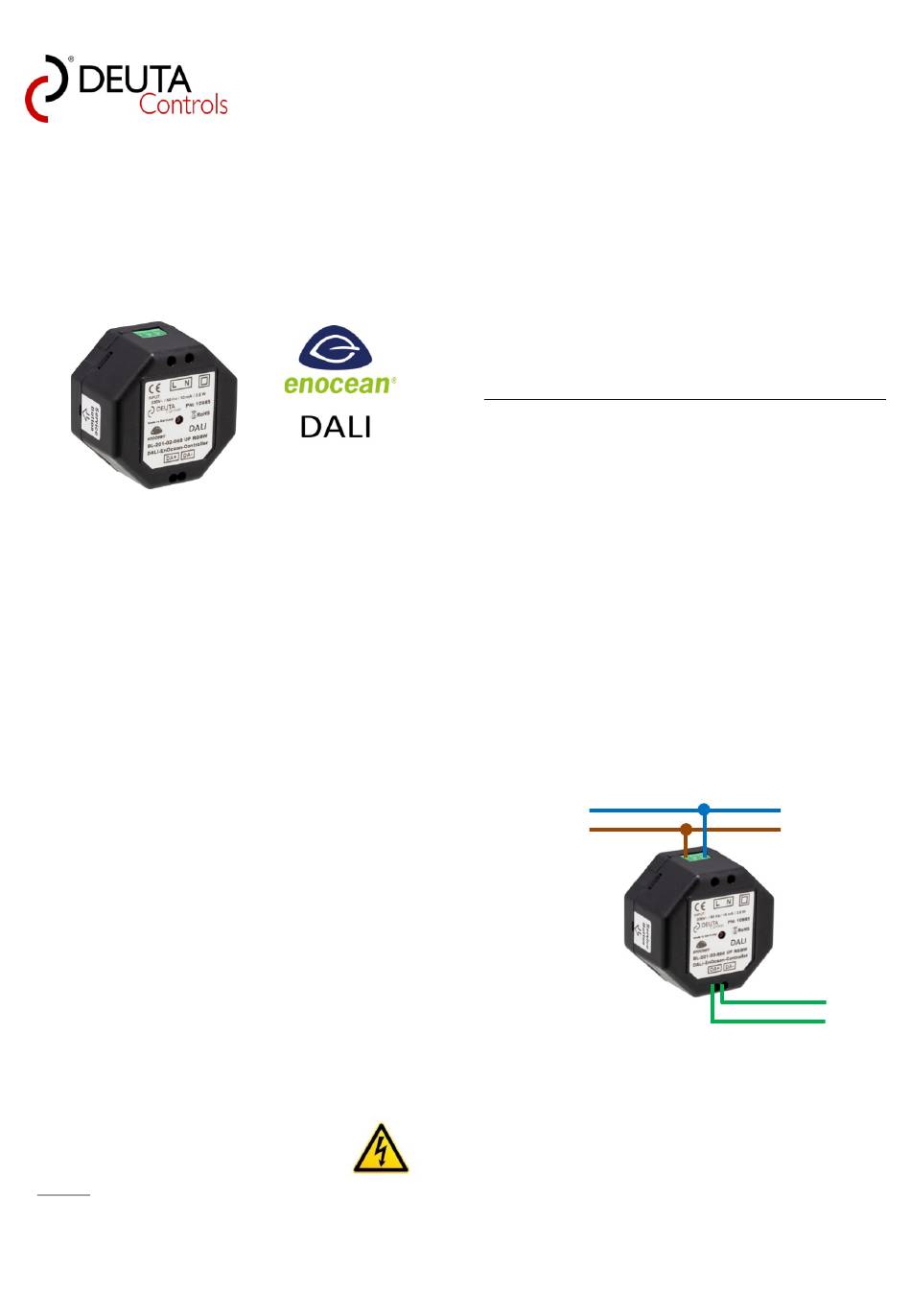

Anschlussplan
N
L
Installation/ Schutzmaßnahmen
• Der BL-201-02-868 UP RGBW ist vorbereitet für die Montage in eine
Norm-Unterputzdose.
• Für den Betrieb ist keine separate 868 MHz Sende-/Empfangsantenne
erforderlich.
• Außerhalb des Gerätes muss eine leicht zugängliche Trennvorrichtung
zur Netztrennung vorhanden sein.
• Es ist eine Überstrom-Schutzeinrichtung vorzuschalten (10 A).
• Das Gerät muss so installiert werden, dass der Benutzer nach der
Installation keinen direkten Zugang zum Bereich der Netzanschluss-
klemme hat.
• Nicht geeignet zur Installation in IT-Netzen (ohne Neutralleiter).
• Das Gerät ist so zu montieren, dass das Label /Typenschild nach dem
Einbau sichtbar ist.
• Die Montage des Gerätes hat im spannungslosen Zustand zu erfolgen.
Seite 2
2 starr oder 1 mm 2 feindrähtig.
DALI -
DALI +
Seite 4
