Inhaltszusammenfassung für Eurotronic GENIUS LCD100

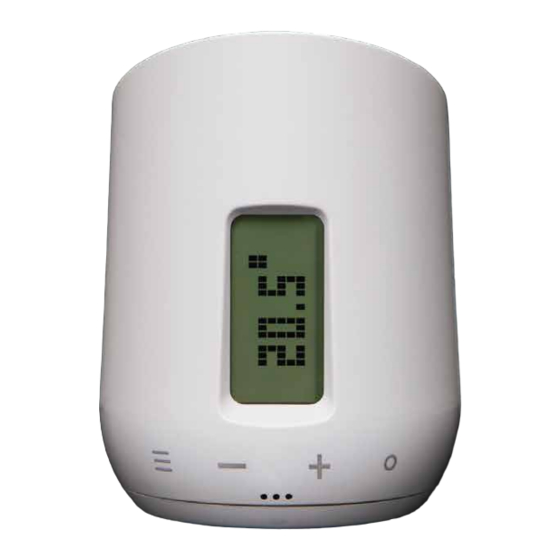

- Seite 1 GENIUS DER GENIALE ENERGIESPARREGLER INSTALLATION & OPERATION GUIDE GENIUS LCD100 Eurotronic Technology GmbH Südweg 1 | 36396 Steinau-Ulmbach | Germany www.eurotronic.org...
-
Seite 2: Inhaltsverzeichnis
INHALT GENIUS LCD 100 Die folgende Bedienungsanleitung wird Sie bei Inbetriebnahme und Gebrauch Ihres GENIUS LCD 100 begleiten und dabei alle wesentlichen Fragen beantworten. Bitte lesen Sie sich diese Bedienungsanleitung aufmerksam durch, bevor Sie Ihren GENIUS LCD 100 verwenden. Lieferumfang Warnhinweis Vorwort Einstellungsmenü... -
Seite 3: Lieferumfang
1. LIEFERUMFANG GENIUS LCD 100 1x GENIUS LCD100 1x Bedienungsanleitung 3x Adapter (Danfoss RA / RAV / RAVL) 1x Schraube für Adapter 2x Batterien AA LR6 RAV Pin* RAVL GENIUS Energiesparregler Schraube * Bei Verwendung des RAV-Adapters, für Adapter benötigen Sie den RAV Pin zur Verlängerung des Ventilstößels. -
Seite 4: Warnhinweis
- GENIUS LCD100 ist für die Verwendung in Gebäuden vorgesehen. - Betreiben Sie GENIUS 100 nur wie in der Bedienungsanleitung beschrieben. - GENIUS LCD100 sollte nur an einem trockenen und staubfreien Ort ohne direkte Sonneneinstrahlung in Gebrauch ge- nommen werden. -
Seite 5: Vorwort
3. VORWORT GENIUS LCD 100 Vielen Dank, dass Sie sich für ein Produkt der Eurotronic Technology GmbH entschieden haben. Dieses Gerät kann die Temperatur in Ihren Räumen bequem und ganz nach Ihren Wünschen anpassen und kann Ihnen dabei helfen, Ihre Heiz- kosten effektiv zu senken. -
Seite 6: Einstellungsmenü
4. EINSTELLUNGSMENÜ GENIUS LCD 100 Mit MENU gelangen Sie in das Auswahlmenü. Mit den Tasten PLUS und MINUS können Sie durch das Menü navigieren. Mit OK/SET wählen Sie einen Menüpunkt aus, mit PLUS und MINUS können die Werte verändert werden. Mit OK/SET bestätigen Sie Ihre Eingabe, mit MENU gelangen Sie wieder eine Menüebene zurück. -
Seite 7: Bedien- Und Anzeigeelemente
5. BEDIEN- UND ANZEIGEELEMENTE GENIUS LCD 100 Spartemperatur Heizprofil aktiv OK/SET = zum Bestätigen PLUS = weiter blättern/ Temperatur erhöhen MINUS = zurück blättern/ Temperatur senken MENU = zum Menü gelangen Tastensperre aktiv Anzeige Batteriestand Fast-Link-Übertragung läuft (Animation läuft ab) Fast-Link war erfolgreich Fast-Link war nicht erfolgreich Fenster-Offen-Erkennung aktiv... -
Seite 8: Inbetriebnahme
6. INBETRIEBNAHME GENIUS LCD 100 6.1 BATTERIEN EINLEGEN/WECHSELN 1. Entfernen Sie den Batteriedeckel, indem Sie ihn an der Einkerbung nach oben ziehen (Abb.1). 2. Legen Sie nun die Batterien ein. Achten Sie auf die richtige Polarität! Verwenden Sie keine Akkus! 3. -
Seite 9: Montage Am Heizkörper
GENIUS LCD 100 Die Montage von GENIUS LCD 100 ist problemlos auf allen bekannten Ventilunterteilen möglich (siehe Adapterliste unter https:/ /eurotronic.org/service/faq). 1. Alten Thermostatkopf ganz aufdrehen, Befestigung lösen und vom Ventil abziehen (Abb.3). 2. Wählen Sie ggf. einen passenden Adapter und montieren Sie ihn auf das Ventil (Abb.4). -
Seite 10: Adapter
M28 x 1,0 mm; Pettinaroli M28 x 1,5 mm; T+A M28 x 1,5 mm; Gampper 1/2/6; Danfoss RA/RAV/RAVL. Weitere kostenpflichtige Messing-Adaptertypen finden Sie unter: http:/ /shop.eurotronic.org Falls Sie nicht sicher sind, welches Ventil Sie haben, schauen Sie unter: https:/ /eurotronic.org/Service/FAQ unter dem Link Adapterliste. -
Seite 11: Adaptierung
6.5 ADAPTIERUNG GENIUS LCD 100 Nach vorgenommener Montage, kann GENIUS LCD 100 mit dem Adaptieren starten, dafür OK/SET für ca. 3 Sekunden gedrückt halten. Das Gerät passt sich jetzt dem Hub Ihres Ventilunterteiles an. Hierzu wird das Ventil nun mehrfach ge- öffnet und geschlossen, um die jeweiligen Endpunkte zu erlernen. -
Seite 12: Fast-Link-Technologie
Daranhalten des Smartphones auf den Regler übertragen. Um Fast-Link verwenden zu können, benötigen Sie die Eurotronic GENIUS App. Laden Sie sich die kostenlose Appli- kation „Eurotronic GENIUS“ aus dem Apple App Store (iOS) bzw. Google Play Store (Android) auf Ihr Smartphone oder Tablet herunter. -
Seite 13: Genius App
8. GENIUS APP GENIUS LCD 100 Zurück zur Startseite Bitte wählen Sie Ihr Gerät aus: GENIUS LCD100 Sie können die Kurzan- leitung überspringen Durch das „weiterwischen“ können Sie sich die Montageanleitung in vier Schritten an- zeigen lassen HINWEIS: Bitte denken Sie daran, die Daten über Fast-Link zu übertragen, sobald Sie in der App eine Änderung vorgenommen haben. -
Seite 14: Temperatur (App)
8.2 TEMPERATUR (APP) GENIUS LCD 100 Mit dem Stellrad können Sie Ihre Komfort- und Oben angezeigte Spartemperatur einstellen, welche dann für Ihre Temperatur ist die, Heizprofile verwendet werden. welche derzeitig eingestellt wird. Bestimmen Sie, mit welcher Temperatur während der Heizzeiten geheizt werden soll. -
Seite 15: Urlaub (App)
8.4 URLAUB (APP) GENIUS LCD 100 Wählen Sie den Zeitpunkt Ihrer Abreise aus. Wählen Sie den Zeitpunkt Ihrer Rückkehr aus. Bestimmen Sie für die Zeit Ihrer Abwesenheit die Nachdem Sie Raumtemperatur. Ihr Urlaubsprofil erstellt haben, übertragen Sie dieses über Fast- Wählen Sie Ihren Monat und Tag Link. -
Seite 16: Grundlegende Betriebsarten
9. GRUNDLEGENDE BETRIEBSARTEN GENIUS LCD 100 HEIZPROFIL AUS: Im manuellen Modus regelt GENIUS LCD 100 auf die per Hand eingestellte Temperatur. In diesem Modus ist die Zeit- schaltfunktion außer Betrieb. HEIZPROFIL EIN: GENIUS LCD 100 wechselt im automatischen Modus entsprechend dem eingestellten Zeitprogramm zwischen zwei Temperaturen: Komforttemperatur (Werkseinstellung 21°C) und Spartemperatur (Werkseinstellung 16°C). - Seite 17 9. GRUNDLEGENDE BETRIEBSARTEN GENIUS LCD 100 HEIZPROFIL: Die Heiz- und Sparzeiten können durch das frei einstellbare Zeitprogramm festgelegt werden. GENIUS LCD 100 hat werkseitig folgende Voreinstellung: Heizzeit: Heizen auf Komforttemperatur (Werkseinstellung: 1. Heizzeit um 07:00 Uhr) Sparzeit: Absenkung auf Spartemperatur (Werkseinstellung: 1. Sparzeit um 22:00 Uhr) Heizpläne erstellen –...
-
Seite 18: Weitere Funktionen
10. WEITERE FUNKTIONEN GENIUS LCD 100 Display ausrichten: Je nach Positionierung Ihres Heizkörperventils kann es notwendig sein, die Anzeige Ihres Reglers um 180° zu drehen. Dazu drücken Sie MENU und wählen LCD DREHEN aus, um das Display entsprechend zu drehen. Im Display erscheint OK?, was mit PLUS/MINUS nun entsprechend gedreht und angepasst werden kann. -
Seite 19: Hilfe Und Faq
12. HILFE UND FAQ GENIUS LCD 100 Problem Ursache Lösung Batterien weit- Batterien wechseln. gehend verbraucht. Heizkörper wird nicht warm. Kesselwasser temperatur O.K.? Kesselwassertemperatur korrigieren, GE- Ventil öffnet nicht, nach der Som- NIUS LCD 100 demontieren. Ventilstößel mer-Heizpause – verkalkt? mehrmals per Hand / Werkzeug hin- und herbewegen. -
Seite 20: Technische Daten
IP20 Verschmutzungsgrad Technische Änderungen jederzeit vorbehalten. Kompatibilitätsangaben ohne Gewähr. 14. SUPPORT UND KONTAKT Für technischen Support für die Eurotronic Produkte nehmen Sie bitte per Email oder Telefon Kontakt zu Eurotronic auf: Customer Service: Eurotronic Technology GmbH Südweg 1 36396 Steinau-Ulmbach... -
Seite 21: Hinweis Zum Umweltschutz
Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Konformitätserklärung: Hiermit erklärt die Eurotronic Technology GmbH, dass der GENIUS LCD 100 Heizkörperthermostat erfüllt alle anzuwendenden Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums der Richtlinie 2014/53/EU. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https:/ /eurotro- nic.org/service/downloads. - Seite 22 Eurotronic Technology GmbH Südweg 1 | 36396 Steinau-Ulmbach | Germany www.eurotronic.org Stand: 25.10.18...
