DE

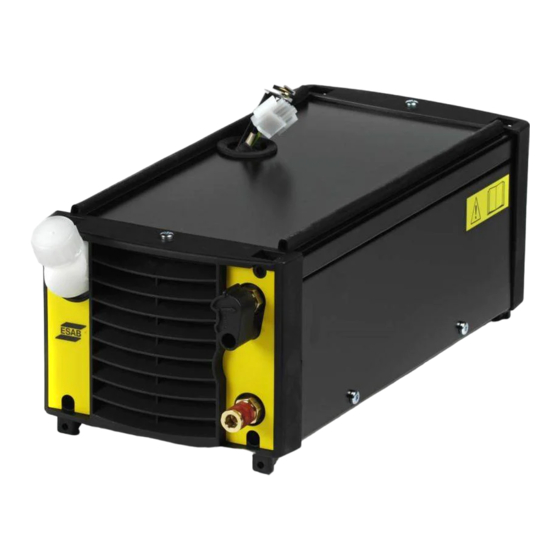

CoolMini
Betriebsanweisung
0460 228 001 DE 120731
Valid for serial no. 705-xxx-xxxx

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ESAB CoolMini

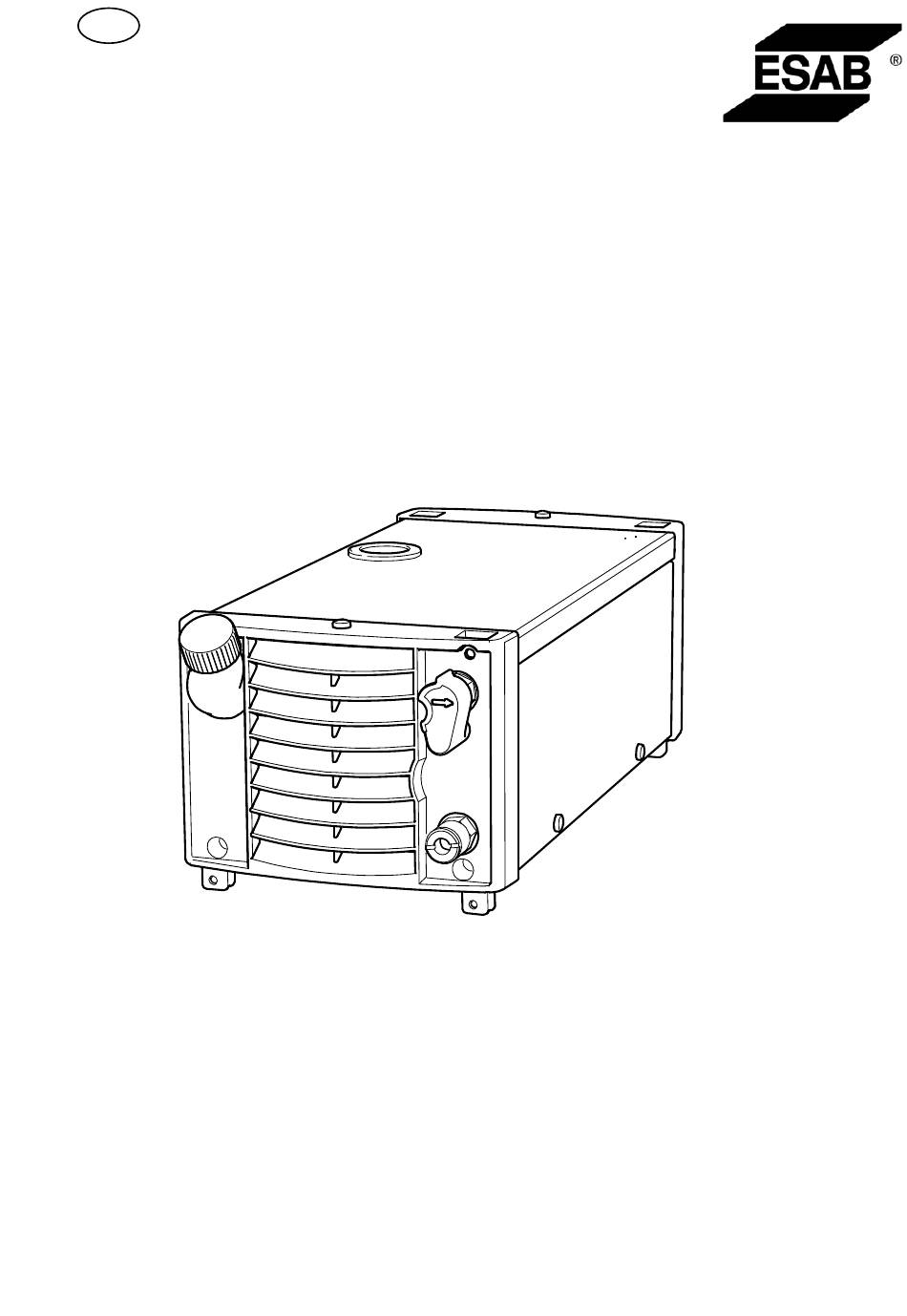

  • Seite 1 CoolMini Betriebsanweisung 0460 228 001 DE 120731 Valid for serial no. 705-xxx-xxxx...
  • Seite 2 - 102 -...
  • Seite 3: Inhaltsverzeichnis

    1 SICHERHEIT ............2 EINFÜHRUNG .
  • Seite 4: Sicherheit

    SICHERHEIT Der Anwender einer ESAB-Ausrüstung ist für die Sicherheitsmaßnahmen verantwortlich, die für das Personal gelten, das mit der Anlage oder in deren Nähe arbeitet. Die Sicherheitsmaßnahmen sollen den Anforderungen entsprechen, die an die Ausrüstung gestellt werden. Der Inhalt dieser Empfehlung kann als eine Ergänzung der normalen Vor­...
  • Seite 5: Einführung

    Leitungen und in der Luft vorliegen. Die notwendige Schweißschutzausrüstung und weiteres Zubehör wird von ESAB zur Verfügung gestellt. EINFÜHRUNG Das Kühlaggregat CoolMini ist für die Kühlung von WIG-Brennern vorgesehen. ESAB-Produktzubehör finden Sie auf Seite 117. - 105 - bk07d1ga...
  • Seite 6: Ausstattung

    Ausstattung Das Kühlaggregat wird mit einer Betriebsanweisung und vier Schrauben zur Befestigung des Kühlaggregats an der Stromquelle geliefert. TECHNISCHE DATEN CoolMini 230 V, 10%, 1 50/60 Hz Netzspannung Primärstrom 50 Hz 0,5 A 60 Hz 0,7 A Kühlleistung bei 230 V, 50 Hz 780 W bei 40°...
  • Seite 7: Installation

    Anschlüsse Anschluss für Netzkabel von Stromquelle Anschluss für Steuerkabel von Stromquelle Auffüllung von Kühlflüssigkeit Anschluss BLAU, mit ELP* für Kühlwasser zum Kühlaggregat Anschluss ROT für Kühlwasser zum Kühlaggregat *ELP = ESAB Logic Pump, siehe Punkt 5.2. - 107 - bk07d1ga...
  • Seite 8: Wasseranschluss

    Wasseranschluss Das Kühlaggregat ist mit dem Sensorsystem ELP (ESAB Logic Pump) ausgestattet. Dieses erkennt, ob die Wasserschläuche angeschlossen sind. Bei Anschluss eines wassergekühlten WIG-Brenners startet die Kühlung. Das Sensorsystem funktioniert nur mit Stromquellen, die mit ELP-Funktion ausgerüstet sind. Hinweis: CoolMini kann nicht mit einem Durchflusswächter bestückt werden.
  • Seite 9: Fehlersuche

    Verwenden Sie ausschließlich ESAB-Originalersatzteile und -verschleißteile. CoolMini ist lt. dem internationalen und europäische Standards IEC/EN 60974-2 und IEC/EN 60974-10 konstruiert und überprüft. Es liegt in der Verantwortung der Abtei­ lung, die Service- und Reparaturarbeiten ausführt, sich zu vergewissern, daß das Pro­...
  • Seite 10: Montierungsanweisung

    Montierungsanweisung CoolMini + Tig 2200i AC/DC - 110 - bk07m11a...
  • Seite 11 CoolMini + Tig 2200i - 111 - bk07m11b...
  • Seite 12 - 112 - bk07m11b...
  • Seite 13: Schaltplan

    Schaltplan - 113 - bk07e...
  • Seite 14: Pumpendaten

    Pumpendaten p = Pumpendruck Q = Durchfluss - 114 - bk07k...
  • Seite 15: Kûhldaten

    Kûhldaten P = Leistung tö = temperaturdifferenz ° - 115 - bk07k...
  • Seite 16: Bestellnummer

    CoolMini Bestellnummer Ordering no. Denomination Type 0460 144 880 Cooling unit CoolMini Filename Type Product 0459 839 015 Spare parts list CoolMini Technical documentation is available on the Internet at www.esab.com - 116 - bk07o...
  • Seite 17: Zubehör

    (10 l) ....0007 810 012 Assembly kit. For connection of the CoolMini to the Tig 2200i ....0460 509 880 - 117 -...
  • Seite 18 - 118 -...
  • Seite 19 - 119 -...
  • Seite 20 ESAB Romania Trading SRL ESAB VAMBERK s.r.o. SOUTH AFRICA ESAB Mexico S.A. Bucharest Vamberk ESAB Africa Welding & Cutting Ltd Monterrey Tel: +40 316 900 600 Tel: +420 2 819 40 885 Durbanvill 7570 - Cape Town Tel: +52 8 350 5959...
