- Seite 1 Mini-Sewi KNX T Temperatursensor Mini-Sewi KNX TH Temperatur-/ Feuchtigkeitssensor Artikelnummer 70400 (Mini-Sewi KNX T), 70401 (Mini-Sewi KNX TH) Installation und Einstellung...
-
Seite 3: Inhaltsverzeichnis
6.7.1.1. Grenzwert ..................35 6.7.1.2. Schaltausgang ................36 6.7.1.3. Sperre .................... 37 Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • ab Version 1.0 Stand 07.02.2018 • Technische Änderungen vorbehalten. Irrtümer vorbehalten. - Seite 4 6.13.2. Verknüpfungseingänge der UND Logik ............ 48 6.13.3. Verknüpfungseingänge der ODER Logik ..........50 Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • ab Version 1.0 Stand 07.02.2018 • Technische Änderungen vorbehalten. Irrtümer vorbehalten.
-
Seite 5: Zeichenerklärungen Für Dieses Handbuch
Den Änderungsstand (Software-Version und Datum) finden Sie in der Fußzeile des Inhaltsverzeichnis. Wenn Sie ein Gerät mit einer neueren Software-Version haben, schauen Sie bitte auf www.elsner-elektronik.de im Menübereich „Service“, ob eine aktuellere Handbuch- Version verfügbar ist. Zeichenerklärungen für dieses Handbuch Sicherheitshinweis Sicherheitshinweis für das Arbeiten an elektrischen Anschlüssen,... - Seite 6 Zeichenerklärungen...
-
Seite 7: Beschreibung

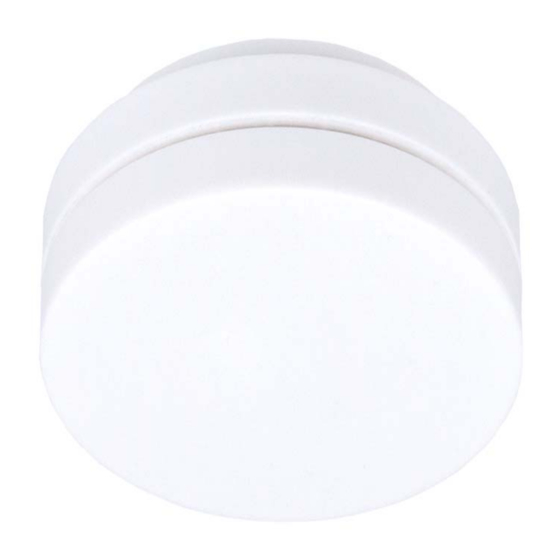

Beschreibung Beschreibung Die Sensoren Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH messen die Raumtemperatur. Der Mini-Sewi KNX TH erfasst zusätzlich die Luftfeuchtigkeit und berechnet den Taupunkt. Über den Bus können die Innenraumsensoren externe Werte von Temperatur bzw. Feuchtigkeit empfangen und mit den eigenen Daten zu Gesamt- werten (Mischwerte, z. -
Seite 8: Lieferumfang
Temperatursensor: Messbereich -20°C … +60°C Auflösung 0,1°C Genauigkeit* ±0,7°C bei -20...-10°C ±0,5°C bei -10...+60°C Feuchtigkeitssensor: Messbereich 0% rF … 100% rF Auflösung 0,1% rF Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 9: Genauigkeit Der Messung
Nach dem Auspacken ist das Gerät unverzüglich auf eventuelle mechanische Beschä- digungen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüglich der Lieferant davon in Kenntnis zu setzen. Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 10: Montageort
2.2. Montageort Nur in trockenen Innenräumen installieren und betreiben! Betauung vermeiden. Die Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH werden auf Putz an Wand oder Decke installiert. Achten Sie bei der Wahl des Montageorts bitte darauf, dass die Messergebnisse von Temperatur und Feuchtigkeit möglichst wenig von äußeren Einflüssen verfälscht... -
Seite 11: Platine / Anschlüsse
Abb. 4 Entfernen Sie die KNX-Klemme. Führen Sie das Buskabel durch die Kabel-Durch- führung im Sockel und schließen Sie es an der Klemme an. Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 12: Informationen Zur Hohlwandmontage
Eine relative Luftfeuchtigkeit von 95% darf nicht überschrit- ten werden. Betauung vermeiden. Die seitlichen Luftschlitze dürfen nicht verschlossen oder abgedeckt werden. Das Gerät darf nicht überstrichen werden. Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 13: Gerät Adressieren
Die seitlichen Luftschlitze dürfen nicht verschmutzt oder abgedeckt sein. In der Regel ist es ausreichend, das Gerät zweimal jährlich mit einem weichen, trockenen Tuch ab- zuwischen. Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 14: Übertragungsprotokoll
2 Bytes zögerung von 0 auf 1 DPT_TimePeriodSec Temp. Grenzwert 1: Schaltver- Eingang -SK- [7.5] 2 Bytes zögerung von 1 auf 0 DPT_TimePeriodSec Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. - Seite 15 DPT_Switch Temp.Regler: HVAC Modus Eingang -SK- [20.102] 1 Byte (Priorität 1) DPT_HVACMode Temp.Regler: HVAC Modus Eingang LSKÜ [20.102] 1 Byte (Priorität 2) DPT_HVACMode Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 16 117 Temp.Regler: Stellgröße Küh- Ausgang L-KÜ [5.1] 1 Byte lung (2. Stufe) DPT_Scaling 118 Temp.Regler: Stellgröße für 4/6 Ausgang L-KÜ [5.1] 1 Byte Wegeventil DPT_Scaling Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 17 143 Feuchte Grenzwert 1: Schalt- Eingang -SK- [1.1] 1 Bit ausgang Sperre DPT_Switch 144 Feuchte Grenzwert 2: Absolut- Eingang / LSKÜ [9.7] 2 Bytes wert Ausgang DPT_Value_Humidity Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 18 168 Feuchte Regler: Stellgröße Ent- Ausgang L-KÜ [5.1] 1 Byte feuchten DPT_Scaling 169 Feuchte Regler: Stellgröße Ent- Ausgang L-KÜ [5.1] 1 Byte feuchten 2. Stufe DPT_Scaling Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 19 191 Stellgrößenvergleicher 1: Ein- Eingang -SK- [5.1] 1 Byte gang 3 DPT_Scaling 192 Stellgrößenvergleicher 1: Ein- Eingang -SK- [5.1] 1 Byte gang 4 DPT_Scaling Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 20 -SK- [1.2] 1 Bit DPT_Bool 214 Logikeingang 11 Eingang -SK- [1.2] 1 Bit DPT_Bool 215 Logikeingang 12 Eingang -SK- [1.2] 1 Bit DPT_Bool Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 21 236 ODER Logik 1: 1 Bit Schaltaus- Ausgang L-KÜ [1.2] 1 Bit gang DPT_Bool 237 ODER Logik 1: 8 Bit Ausgang A Ausgang L-KÜ 1 Bit - 2x1 Byte Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten.
-
Seite 22: Einstellung Der Parameter
Das Gerät sendet alle Ausgänge entsprechend ihres in den Parametern eingestellten Sendeverhaltens mit den Verzögerungen, die im Parameterblock „Allgemeine Einstel- lungen“ festgelegt werden. Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 23: Allgemeine Einstellungen
Mit den Objekten „Reset Temperatur Min/Maximalwert“ können die Werte auf die aktuellen Messwerte zurückgesetzt werden. Die Werte bleiben nach einem Reset nicht erhalten. Minimal- und Maximalwert verwenden Nein • Ja Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 24: Temperatur-Pi-Regelung
Eco- und Standby-Modus umschaltet und die beiden anderen den Komfortmodus bzw. den Frost-/Hitzeschutzmodus aktivieren. Das Komfort-Objekt blockiert dabei das Eco/ Standby-Objekt, die höchste Priorität hat das Frost-/Hitzeschutz-Objekt. Objekte Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. - Seite 25 5 s • ... • 5 min • … • 2 h (wenn zyklisch gesendet wird) Definieren Sie dann die Art der Regelung. Heizungen und/oder Kühlungen können in zwei Stufen gesteuert werden. Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten.
-
Seite 26: Sollwert Allgemein
Nach Ablauf der Komfort-Verlängerungszeit schaltet die Regelung wieder in den Eco-Modus. Komfort-Verlängerungszeit in Sekunden 1…36000; 3600 (nur im Eco-Modus aktivierbar) Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 27: Sollwert Komfort
Max. Objektwert Heizen/Kühlen (in 0,1°C) -300…800; 280 Wenn der Komfortsollwert als Basis verwendet wird: Wenn der Komfortsollwert als Basis verwendet wird, wird die Anhebung/Absenkung dieses Werts angegeben. Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 28: Sollwert Eco
Heizung und für die Kühlung eine gemeinsame Stellgröße verwendet werden soll. Wenn die 2. Stufe eine gemeinsame Stellgröße hat, dann wird auch die Regelungsart der 2. Stufe hier festgelegt. Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 29: Temperatur Grenzwerte
• nach Spannungswiederkehr und Programmierung erhalten bleiben Der Grenzwert kann per Parameter direkt im Applikationsprogramm eingestellt oder per Kommunikationsobjekt über den Bus vorgegeben werden. Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 30: Schaltausgang
• GW unter = 1 | GW + Hyst. über = 0 • GW unter = 0 | GW + Hyst. über = 1 Verzögerung über Objekte einstellbar Nein • Ja (in Sekunden) Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 31: Sperre
Schaltausgang = 1 sende 1 Schaltausgang sendet bei Änderung auf 1 und zyklisch wenn Schaltausgang = 0 sende 0 Schaltausgang sendet bei Änderung auf 0 und zyklisch Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 32: Heizregelung Stufe 1/2
Hier sollte eine an das Heizsystem angepasste Zeit eingestellt werden (Herstelleranga- ben beachten). Maximale Stellgröße wird erreicht 1...5 bei Soll-/Ist-Differenz von (in °C) Nachstellzeit (in Min.) 1...255; 30 Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. - Seite 33 Bei gemeinsamer Stellgröße von Heizung und Kühlung wird immer 0 als fester Wert gesendet. 2-Punkt-Regelung (nur Stufe 2): Die 2-Punkt-Regelung wird für Systeme verwendet, die nur EIN und AUS geschaltet werden. Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten.
-
Seite 34: Kühlregelung Stufe 1/2
(bei Stufe 2, keine gemeinsamen Stellgrö- • PI-Regelung ßen) Stellgröße ist ein • 1 Bit-Objekt (bei Stufe 2 mit 2-Punkt-Regelung, keine • 8 Bit-Objekt gemeinsamen Stellgrößen) Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. - Seite 35 Beim Freigeben folgt die Stellgröße wieder der Regelung. Bei Sperren soll Stellgröße • nicht gesendet werden • einen bestimmten Wert senden Wert (in %) 0...100 (wenn ein Wert gesendet wird) Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten.
-
Seite 36: Feuchte Messwert
Stellen Sie falls gewünscht die Mischwertberechnung ein. Wird ein externer Anteil verwendet, beziehen sich alle folgenden Einstellungen (Grenzwerte etc.) auf den Gesamtmesswert. Externen Messwert verwenden Nein • Ja Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 37: Feuchte Grenzwerte
(Einstellung über Objekte wird ignoriert). Die per Kommunikationsobjekt empfange- Grenzwerte und Verzögerungen sollen • nicht • nach Spannungswiederkehr • nach Spannungswiederkehr und Programmierung erhalten bleiben Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 38: Schaltausgang
Schaltausgang Stellen Sie das Verhalten des Schaltausgangs bei Grenzwert-Über-/Unterschreitung ein. Die Schaltverzögerung des Ausgangs kann über Objekte oder direkt als Parameter eingestellt werden. Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 39: Sperre
• wenn Schaltausgang = 1 sende 1 Schaltausgang sendet bei Änderung auf 0 • kein Telegramm senden • wenn Schaltausgang = 0 sende 0 Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 40: Feuchte-Pi-Regelung
Regelungsart, Sollwerten, Befeuchten und Entfeuchten vornehmen. Feuchte-Regelung verwenden Nein • Ja Regelung allgemein Mit dem Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH kann eine ein- oder zweistufige Entfeuchtung oder eine kombinierte Be-/Entfeuchtung geregelt werden. Art der Regelung • Einstufenentfeuchten •... -
Seite 41: Regler-Sollwert
Art der Sollwertveränderung Absolutwert • Anhebung / Absenkung Schrittweite 1% • 2% • 5% • 10% (bei Veränderung durch Anhebung / Absen- kung) Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 42: Entfeuchtung Bzw. Befeuchtung
Wert in % 0...100 (wenn ein Wert gesendet wird) 6.9. Taupunkt Messwert Das Kapitel „Taupunkt Messwert“ gilt nur für das Modell Mini-Sewi KNX TH. Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 43: Kühlmediumtemperatur Überwachung
Einstellung der Parameter Der Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH errechnet die Tau- punkttemperatur und gibt den Wert auf den Bus aus. Sendeverhalten • nicht • zyklisch • bei Änderung • bei Änderung und zyklisch Ab Änderung von 0,1°C •... -
Seite 44: Schaltausgang
• bei Änderung auf 0 und zyklisch Sendezyklus 5 s • 10 s • 30 s… • 2 h (nur wenn zyklisch gesendet wird) Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 45: Sperrung
Schaltausgang sendet bei Änderung auf 0 und zyklisch 6.10. Absolute Feuchte Das Kapitel „Absolute Feuchte“ gilt nur für das Modell Mini-Sewi KNX Der absolute Feuchtewert der Luft wird vom Mini-Sewi KNX T erfasst und kann auf den Bus ausgegeben werden. Messwerte verwenden Nein • Ja Sendeverhalten •... -
Seite 46: Behaglichkeitsfeld
Das Kapitel „Behaglichkeitsfeld“ gilt nur für das Modell Mini-Sewi KNX TH. Der Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH kann ein Telegramm auf den Bus senden, wenn das Behaglichkeitsfeld verlassen wird. Damit kann beispielswei- se die Einhaltung der DIN 1946 überwacht werden (Standardwerte) oder auch ein eige- nes Behaglichkeitsfeld definiert werden. -
Seite 47: Stellgrößenvergleicher
0 ... 100 beim Freigeben sendet Ausgang • den aktuellen Wert (mit 2 Sekunden Freigabeverzögerung) • den aktuellen Wert nach Empfang eines Objekts Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 48: Logik
• sämtliche Schaltereignisse, die das Gerät zur Verfügung stellt (siehe Kapitel Verknüpfungseingänge der UND bzw. ODER Logik) Ausgangsart • ein 1 Bit-Objekt • zwei 8 Bit-Objekte Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. - Seite 49 • bei Änderung der Logik + Objektempfang und zyklisch Sendezyklus 5 s • 10 s • ... • 2 h (wenn zyklisch gesendet wird) Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten.
-
Seite 50: 1.Sperrung
Logikeingang 2 invertiert Logikeingang 3 Logikeingang 3 invertiert Logikeingang 4 Logikeingang 4 invertiert Logikeingang 5 Logikeingang 5 invertiert Logikeingang 6 Logikeingang 6 invertiert Logikeingang 7 Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. - Seite 51 Temperaturregler Kühlen 1 aktiv Temperaturregler Kühlen 1 inaktiv Temperaturregler Kühlen 2 aktiv Temperaturregler Kühlen 2 inaktiv Nur bei Modell Mini-Sewi KNX TH: Feuchtesensor Störung EIN Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten.
-
Seite 52: Verknüpfungseingänge Der Oder Logik
Schaltausgang UND Logik 2 invertiert Schaltausgang UND Logik 3 Schaltausgang UND Logik 3 invertiert Schaltausgang UND Logik 4 Schaltausgang UND Logik 4 invertiert Sensoren Mini-Sewi KNX T und Mini-Sewi KNX TH • Stand: 07.02.2018 • Technische Änderungen und Irrtümer vorbehalten. - Seite 54 Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Sohlengrund 16 75395 Ostelsheim Tel. +49 (0) 70 33 / 30 945-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de Technischer Service: +49 (0) 70 33 / 30 945-250...
