4 Elektrische Installation
4.1.12 Motoranschluss für A2 und A3

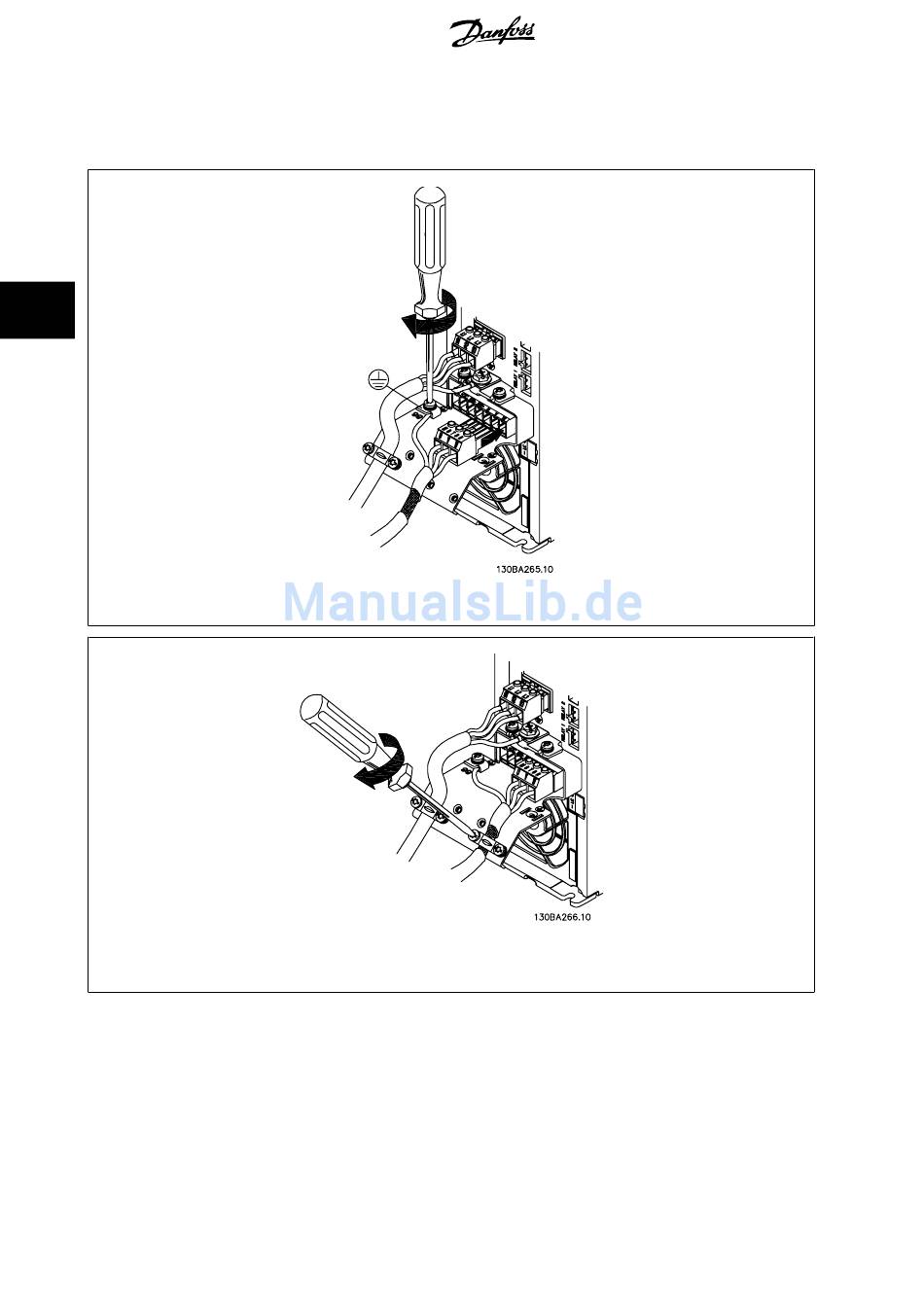

Schließen Sie den Motor Schritt für Schritt gemäß diesen Zeichnungen an den Frequenzumrichter an.
4
Abbildung 4.16: Terminieren Sie zuerst die Motorerde, und verlegen Sie dann die U-, V- und W-Drähte des Motors, und ziehen Sie sie fest.
Abbildung 4.17: Befestigen Sie einen Schirmbügel, um eine um 360 Grad drehbare Verbindung zwischen Gehäuse und Abschirmung sicher-
zustellen - beachten Sie, dass unter dem Bügel die äußere Isolierung des Motorkabels entfernt ist.
