Nehmen Sie die losen Teile aus der Verpackung.
Im Ständer befinden sich ein Karton mit den bestellten Schleifrollen und -
bändern, der Schleifabfallbehälter, das Handrad, der Hebel und die
Befestigungselemente.
Lösen Sie die beiden Schrauben, mit denen der Rohrausschleifer an der
-
Grundplatte der Verpackung befestigt ist.
-
Entfernen Sie die vier Holzschrauben, mit denen der Ständer und die Fußplatte
an der Kiste befestigt sind.
-
Nehmen Sie den Ständer und die Fußplatte aus der Verpackung und montieren
Sie den Ständer an der Platte.
ACHTUNG! Im Ständer befinden sich ein Karton mit den bestellten Schleifrollen
und -bändern, der Schleifabfallbehälter, das Handrad, der Hebel und die
Befestigungselemente.
-
Nehmen Sie die Maschine aus der Verpackung. Benutzen Sie hierfür die
Hebeöse. Verwenden Sie ein dazu geeignetes Hebezeug. Das Gewicht der
Maschine beträgt 210 kg.
-
Öffnen Sie die seitliche Klappe der Maschine.
Befestigen Sie die Maschine mit den beiden Innensechskantschrauben mit
M12-Gewinde auf dem Ständer.
Schieben Sie den Schleifabfallbehälter unter die Maschine.
-
-
Montieren Sie das mitgelieferte Handrad auf der Vorderseite des Kreuzträgers.

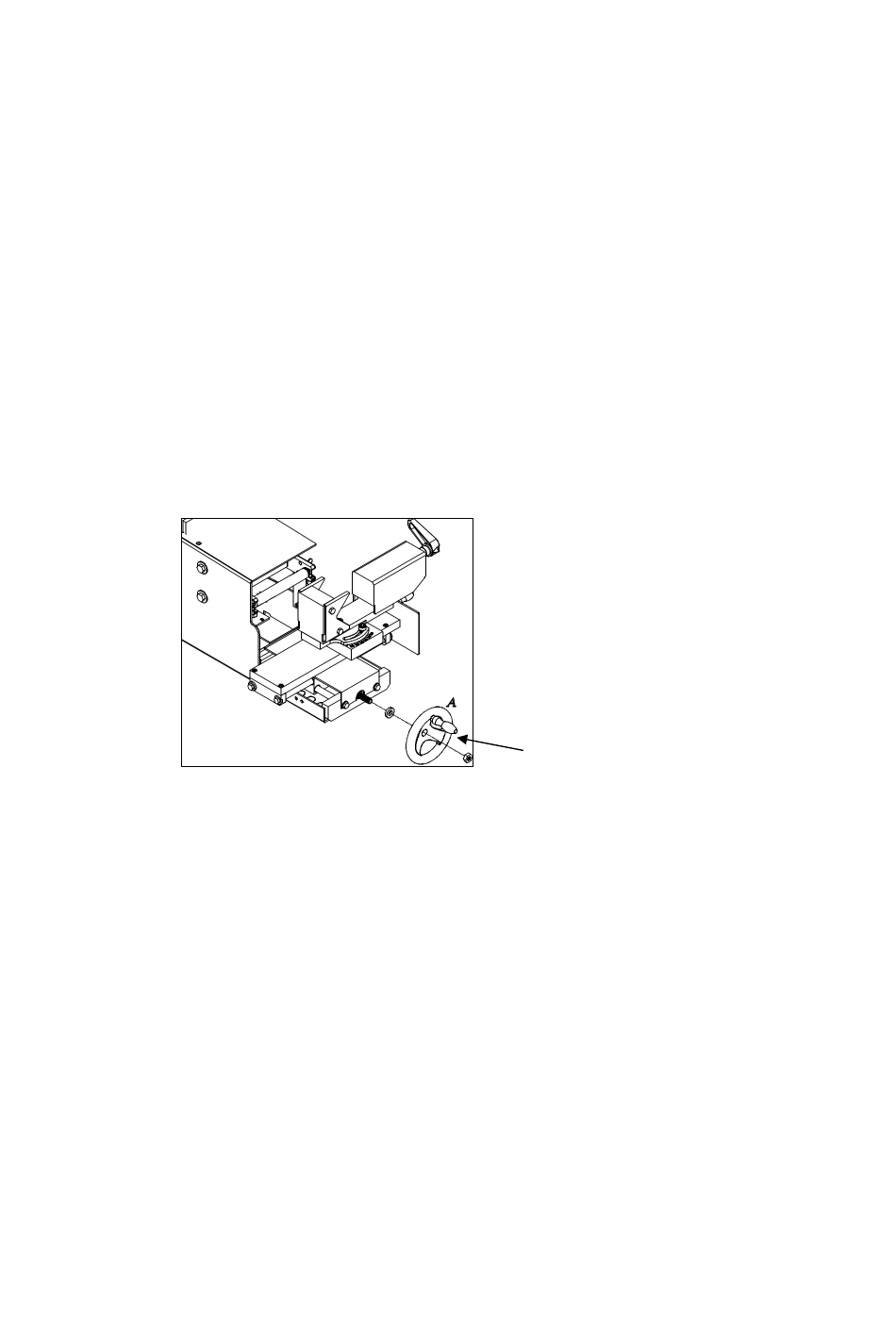

Abbildung 5.2-3: Montage von Handrad und Hebel
-
Um die Laufrichtung des Schleifbands zu überprüfen und die Einstellungen für
die erste Inbetriebnahme vorzunehmen, müssen auch eine Schleifrolle und ein
Schleifband angebracht werden. Siehe Abschnitt 5.4 und 5.4. In Abschnitt 4.6.7
und 4.6.7 ist die Montage von Schleifband und Schleifrolle beschrieben.
5.3.
Aufstellen der Maschine
Stellen Sie sicher, dass die Maschine während des Gebrauchs auf einem
horizontalen, flachen Untergrund aufgestellt und fest verankert ist.
Sorgen Sie für eine ausreichende Beleuchtung, um die Arbeit auf sichere und
verantwortliche Weise ausführen zu können.
ALMI Machinefabriek B.V., Vriezenveen
Dok.nr.: 100287-HB-12 AL100U-02 DE
Änderungsstand und -datum: 0-28-02-2005
Handrad montieren
Seite 24 von 30
