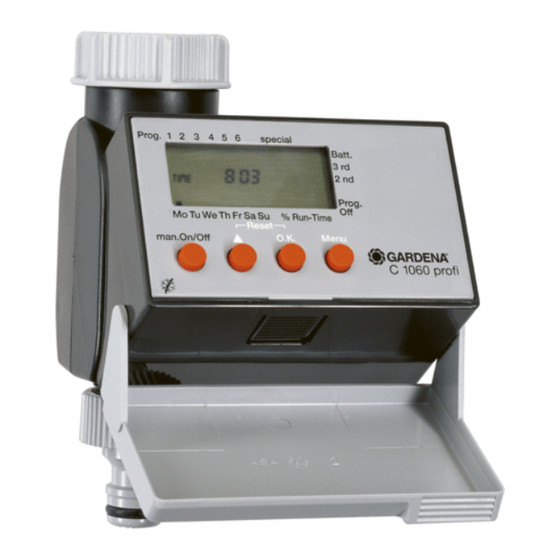

Gardena C 1060 profi Gebrauchsanweisung
Bewässerungscomputer
Vorschau ausblenden
Andere Handbücher für C 1060 profi:
- Gebrauchsanweisung (20 Seiten) ,
- Gebrauchsanweisung (17 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Gardena C 1060 profi
Inhaltszusammenfassung für Gardena C 1060 profi
- Seite 1 ® GARDENA C 1060 profi Art. 1815 Gebrauchsanweisung Bewässerungscomputer Mode d’emploi Programmateur d’arrosage Istruzioni per l’uso Computer per irrigazione Gebruiksaanwijzing Besproeiingscomputer Οδηγ ες χρ σης Προγραμματιστ ς ποτ σματος...
-
Seite 2: Inhaltsverzeichnis
16 Jahren sowie Personen, die nicht mit dieser Gebrauchsan- weisung vertraut sind, diesen Bewässerungscomputer nicht benutzen. v Bitte bewahren Sie diese Gebrauchsanweisung sorgfältig auf. 1. Einsatzgebiet Ihres GARDENA Bewässerungscomputers Inhaltsverzeichnis ..2. Für Ihre Sicherheit .......... -
Seite 3: Einsatzgebiet Ihres Gardena Bewässerungscomputers
............1. Einsatzgebiet Ihres GARDENA Bewässerungscomputers Bestimmung Der GARDENA Bewässerungscomputer C 1060 profi ist für die private Benutzung im Haus- und Hobbygarten fьr den ausschlieЯlichen Einsatz im AuЯenbereich zur Steuerung von Regnern und Bewässerungssystemen geeignet und bestimmt. - Seite 4 Um bei längerer Abwesenheit einen Ausfall Bei hohen Temperaturen (über 60 °C am des des Bewässerungscomputers durch Display) kann es vorkommen, dass die LCD- eine schwache Batterie zu verhindern, ist die Anzeige erlischt ; dies hat keinerlei Auswir- Batterie zum gegebenen Zeitpunkt auszutau- kungen auf den Programmablauf.
-
Seite 5: Funktion
3. Funktion Mit Ihrem neuen GARDENA Bewässerungscomputer C 1060 profi haben Sie die Möglichkeit, Ihren Garten zu jeder von Ihnen gewünschten Tageszeit bis zu 6-mal täglich vollautomatisch zu bewässern, unabhängig davon, ob Sie einen Regner, eine Sprinkler-System-Anlage oder ein Tropfbewässerungssystem zur Bewässerung einsetzen. -
Seite 6: Display-Anzeigen
Display-Anzeigen Anzeige Beschreibung Wo.-Tage Aktuelle Wochentage, bzw. programmierte (Mo, Tu,...) Bewässerungstage. 0 A 7 C Prog. Angewähltes Programm (1 bis 6). special Ausschließlich zur Steuerung des Automatischen Wasserverteilers Art.-Nr. 1198. t t i i m m e e Blinkt im Eingabemodus der aktuellen Daten (Stunden, Minuten, Wochentag). - Seite 7 Batt. Wenn die Batt. Anzeige blinkt, ist die Batterie fast leer und Bewässerungsprogramme werden nicht mehr ausgeführt. Ein geöffnetes Ventil wird auch mit einer fast leeren Batterie wieder geschlossen. Die Batt. Anzeige wird durch Batteriewechsel zurückgesetzt. Prog. Bewässerungsprogramme inaktiv (Budget-Funktion: 0 %) Anzeige-Ebenen Die 4 Anzeige-Ebenen •...
-
Seite 8: Inbetriebnahme
4. Inbetriebnahme Batterie einlegen : Dieser Bewässerungscomputer darf nur mit einer 9 V Alkali- Mangan (Alkaline)-Batterie Typ IEC 6LR61 betrieben werden. 1. Entriegelungstaste drücken und Steuer- teil vom Gehäuse des Bewässerungs- computers abziehen. 2. Batterie in das Batteriefach ein- legen. Dabei auf die richtige Polarität achten. - Seite 9 Bewässerungscomputer Der Bewässerungscomputer ist mit einer Überwurfmutter für anschließen : Wasserhähne mit 33,3 mm (G 1)-Gewinde ausgestattet. Der beiliegende Adapter dient zum Anschluss des Bewässerungs- computers an Wasserhähne mit 26,5 mm (G 3 /4)-Gewinde. Bewässerungscomputer an Wasserhahn mit 33,3 mm (G 1)- Gewinde anschließen : 1.
-
Seite 10: Start Time
Bewässerungsplan Bevor Sie mit der Eingabe der Bewässerungsdaten beginnen, erstellen : empfehlen wir Ihnen, die Daten aus Gründen der Übersichtlich- keit in einen der Bewässerungspläne im Anhang einzutragen. Beispiel : Programm Startzeit Bewässerungsdauer Bewässerungstage / Bewässerungszyklen PROG START TIME RUN TIME 7: 30 0 : 30 19 : 00... - Seite 11 2. Stecker des Sensors in den Sensor-Anschluss Bewässerungscomputers einstecken. Diebstahl-Sicherung Um Ihren Bewässerungscomputer gegen Diebstahl zu sichern, montieren (optional) : können Sie die GARDENA Diebstahlsicherung Art.-Nr. 1815-00.791.00 über den GARDENA Service beziehen. 1. Schelle mit der Schraube an der Rückseite des Bewäs- serungscomputers festschrauben.
-
Seite 12: Programmierung
5. Programmierung Zur Programmierung kann das Steuerteil durch Drücken der Entriegelungstaste vom Gehäuse abgenommen und die Pro- grammierung mobil vorgenommen werden (siehe 4. Inbetrieb- nahme „ Batterie einlegen“ ). Aktuelle Uhrzeit und Wochentag einstellen : 1. Menu-Taste drücken (nicht notwendig, wenn die Batterie neu eingelegt wurde). t t i i m m e e Die Stundenanzeige und blinken. - Seite 13 4. Wochentag mit der ▲-Taste einstellen (Bsp. ■ Sa Samstag) und mit der O.K.-Taste bestätigen. Das Display springt in die Anzeige Bewässerungsprogramme eingeben und der Programm-Speicherplatz 1 blinkt. Bewässerungsprogramme Wenn die special-Funktion gewählt werden soll (siehe 6. Auto- matischer Wasserverteiler), muss zuvor ein Reset ausgelöst eingeben : werden.
- Seite 14 3. Programm-Speicherplatz mit der ▲-Taste wählen (Bsp. Prog. 3 ■ Programm 3) und mit der O.K.-Taste bestätigen. s s t t a a r r t t t t i i m m e e und die Stundenanzeige blinken im Display. 4.
- Seite 15 7. Bewässerungsdauer-Minuten mit der ▲-Taste einstellen 1 1 0 0 (Bsp. Minuten) und mit der O.K.-Taste bestätigen. Bewässerungs-Zyklus ■ 3 blinkt im Display. 8. (a) Bewässerungs-Zyklus mit der ▲-Taste wählen (Bsp.■ 2 ) und mit der O.K.-Taste bestätigen. : Bewässerung jeden 2. Tag / 3. Tag) Das Display springt zurück zu Schritt 3 und der nächst- höhere Programmspeicherplatz blinkt.
- Seite 16 Bewässerungsprogramme Damit die Bewässerungsprogramme ausgeführt werden, muss aktivieren : zur Aktivierung % Run-Time gewählt sein. 9. Menu-Taste 3-mal drücken (nicht notwendig, wenn zuvor das Programm auf dem Programm-Speicherplatz 6 erstellt wurde). 10. Gewünschte Prozentzahl (siehe Budget-Funktion) der pro- grammierten Bewässerungsdauer mit der ▲-Taste wählen 6 6 0 0 (Bsp.
- Seite 17 Bewässerungsprogramme Wenn auf einem der 6 Programm-Speicherplätze bereits ein lesen / ändern : Programm vorhanden ist, kann dieses geändert werden, ohne dass es neu erstellt werden muss. 1. Menu-Taste 2-mal drücken. Der Programm-Speicherplatz 1 blinkt. 2. O.K.-Taste drücken, um zum nächsten Programm-Schritt zu springen –...
- Seite 18 2. Während die Bewässerungsdauer-Minuten blinken, kann die Bewässerungsdauer mit der ▲-Taste (zwischen 0 0 : : 0 0 0 0 0 0 : : 5 5 9 9 1 1 0 0 ) geändert werden (Bsp. Minuten). Das Ventil wird geöffnet. 3.
- Seite 19 Reset : Es werden die werkseitigen Einstellungen wieder hergestellt. v ▲-Taste und O.K.-Taste gleichzeitig 2 Sekunden gedrückt halten. Es werden für 2 Sekunden alle LCD-Symbole angezeigt und das Display springt in die Normal-Anzeige. • Alle Programmdaten werden auf Null gesetzt. •...
-
Seite 20: Automatischer Wasserverteiler (Optional)
Funktion Durch Anschluss des GARDENA Automatischen Wasserver- teilers, Art.-Nr. 1198, können mit dem Bewässerungscomputer C 1060 profi bis zu 6 Bewässerungsstränge angesteuert werden. Jeder der 6 Bewässerungsstränge kann nur einmal täglich angesteuert werden. Ideal bei nicht ausreichender Wassermenge zum gleichzeitigen Betrieb mehrerer Bewässerungsstränge oder bei unterschied-... - Seite 21 Nachdem die special-Funktion mit der O.K.-Taste bestätigt und die Daten für das erste Programm eingegeben sind (siehe 5. Programmierung), werden alle nachfolgenden Programme automatisch vorprogrammiert. Die Vorprogrammierung berücksichtigt die mindestens notwen- digen 30-Min.-Pausen zwischen den Programmen, sowie eine minimale Bewässerungsdauer von 30 Sek. (Anzeige: Min.).
- Seite 22 Wiederaktivierung der Bewässerungsprogramme (% Run-Time) die ursprüngliche Zuordnung der Ausgänge zum gewünschten Bewässerungsprogramm erhalten bleibt. Bodenfeuchtesensor / Bei Verwendung des Bewässerungcomputers C 1060 profi Regensensor in Kombination mit dem Automatischen Wasserverteiler und dem Bodenfeuchtesensor Art.-Nr. 1188 bzw. Regensensor electronic Art.-Nr.
-
Seite 23: Reinigen
auf den nächsten Ausgang weiterschaltet und somit die korrekte Zuordnung der Bewässerungsprogramme zum jeweiligen Ver- teilerausgang erhalten bleibt. 7. Reinigen Schmutzsieb reinigen : Das Schmutzsieb sollte regelmäßig kontrolliert werden und bei Bedarf gereinigt werden. 1. Überwurfmutter des Bewässerungscomputers von Hand vom Gewinde des Wasserhahns abschrauben (keine Zange verwenden). - Seite 24 Störung Mögliche Ursache Abhilfe Keine Display-Anzeige Batterie leer. v Neue (Alkaline)-Batterie ein- setzen. Funktionsprüfung durch manuelle Bedienung (man. On / Off). Temperatur am Display ist Anzeige erscheint nach höher als 60 °C. Temperaturabsenkung. v Funktionsprüfung durch manuelle Bedienung. (man. On / Off). Programme eingeben ist Die aktuelle Uhrzeit und der v Uhrzeit und Wochentag ein-...
- Seite 25 Regensensor prüfen. Batt.-Anzeige blinkt, weil die v Neue (Alkaline)-Batterie Batterie fast leer ist. einsetzen. Bewässerungscomputer Mindestabnahmemenge Mehr Tropfer anschließen. schließt nicht unter 20 l / h. Bei sonstigen Störungen bitten wir Sie, sich mit dem GARDENA Service in Verbindung zu setzen.
-
Seite 26: Außerbetriebnahme
(nach RL 2002 / 96 / EG) v Wichtig für Deutschland: Gerät über Ihre kommunale Entsorgungsstelle entsorgen. 10. Lieferbares Zubehör Automatische Steuerung mit : GARDENA Bodenfeuchtesensor Art.-Nr. 1188 GARDENA Regensensor electronic Art.-Nr. 1189 GARDENA Automatischer Wasserverteiler Art.-Nr. 1198... -
Seite 27: Technische Daten
11. Technische Daten Min. / max. Betriebsdruck : 0,5 bar / 12 bar Mindestdurchflussmenge : 20 l / h Durchflussmedium : Klares Süßwasser Max. Medientemperatur: 40 °C Anzahl programmgesteuerter Bewässerungsvorgänge pro Tag : Bis zu 6 Bewässerungsdauer pro Programm : 1 Min. - Seite 28 Zentralen Reparatur-Service umfangreiche – Bearbeitungsdauer in unserem Hause max. 5 Arbeitstage Serviceleistungen • Einfache und kostengünstige Rücksendung an GARDENA durch Abhol-Service (nur innerhalb von Deutschland) – Abholung innerhalb von 2 Tagen • Kompetente Beratung bei Störungen / Reklamationen durch unseren Technischen Service •...
- Seite 29 ✉ Service-Anschrift GARDENA Manufacturing GmbH Service Hans-Lorenser-Str. 40 D- 89079 Ulm ✆ Ihre direkte Verbindung Telefon E-Mail zum Service in Deutschland (07 31) 4 90 + Durchwahl www.gardena.de /service / Technische Störungen / service gardena.com Reklamationen Reparaturen und Antworten service gardena.com...
- Seite 30 Garantie GARDENA gewährt für dieses Produkt 2 Jahre Garantie (ab Kauf- datum). Diese Garantieleistung bezieht sich auf alle wesentlichen Mängel des Gerätes, die nachweislich auf Material- oder Fabri- kationsfehler zurückzuführen sind. Sie erfolgt durch die Ersatz- lieferung eines einwandfreien Gerätes oder durch die kostenlose Reparatur des eingesandten Gerätes nach unserer Wahl, wenn...
- Seite 31 à une réparation non conforme, dans la mesure où, lors d’un échange de pièces, les pièces d’origine GARDENA n’auraient pas été utilisées, ou si la réparation n’a pas été effectuée par le Service Après-Vente GARDENA ou l’un des Centres SAV agréés GARDENA.
- Seite 32 συνδ σεις αποκλειστικ και μ νο τα γν σια εξαρτ ματα ανταλλακτικ της GARDENA αν το σ ρβις δεν πραγματοποι θηκε στο σ ρβις της GARDENA. Τα δια ισχ ουν για τα συμπληρωματικ μ ρη και τα αξεσου ρ. EU-Konformitätserklärung MaschinenVerordnung (9.
- Seite 33 Πιστοποιητικ συμφων ας EK Η υπογεγραμμ νη, GARDENA Manufacturing GmbH, Hans-Lorenser-Str. 40, D-89079 Ulm, πιστοποιε τι τα μηχαν - ματα που υποδεικν ονται κ τωθι, ταν φε γουν απ το εργοστ σιο, ε ναι κατασκευασμ να σ μφωνα με τις...
- Seite 34 PROG START TIME RUN TIME PROG START TIME RUN TIME...
