Inhaltszusammenfassung für Kranzle B 16/220
- Seite 1 Hochdruckreiniger B 10/200 B 13/150 B 16/220 Ersatzteile auf www.gluesing.net Ersatzteile auf www.gluesing.net Ersatzteile auf www.gluesing.net...
- Seite 2 - Gehwegplatten - Stallungen - Kanälen - Terrassen - Maschinen - Straßen usw. Technische B 10/200 B 13/150 B 16/220 Daten Arbeitsdruck, stufenlos regelbar 10 - 200 bar 10 - 150 bar 10 - 220 bar Zulässiger Überdruck 220 bar...

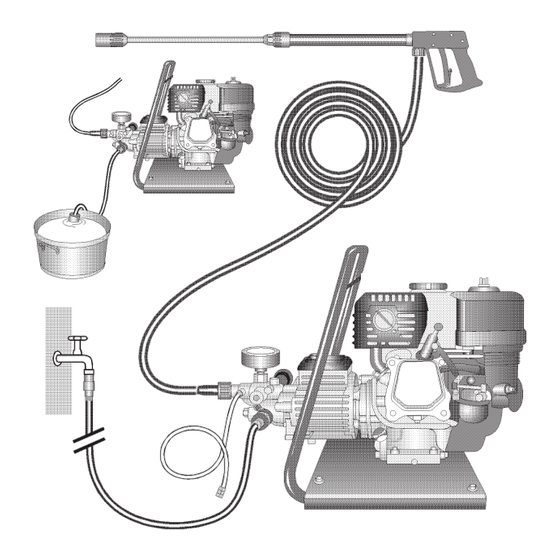

- Seite 3 Beschreibung Wasser Aufbau Die KRÄNZLE B 10/200 + B 13/150 + B 16/220 - Hochdruckreiniger sind tragbar- fahrbare Maschinen. Der Aufbau ist aus dem Schema zu ersehen. Funktion 1 Zulauf Wasseranschluß mit Filter 6 Hochdruck-Injektor für Waschmittel 2 Ansaugschlauch mit Filterkorb (nicht bei B 10/200) (Sonderzubehör) Best.
-
Seite 4: Strahlrohr Mit Spritzpistole
Beschreibung Wasser - und Reinigungs - Pflegmittelsystem Das Wasser kann unter Druck der Hochdruckpumpe zugeführt oder direkt aus einem drucklosen Behälter angesaugt werden. Anschließend wird das Wasser von der Hochdruckpumpe unter Druck dem Sicherheitsstrahlrohr zugeführt. Durch die Düse am Sicherheitsstrahlrohr wird der Hochdruckstrahl gebildet. Über einen Hochdruckinjektor können Reinigungs- / Pflegemittel beigemischt werden. - Seite 5 Beschreibung Für den Motor ist nur die Betriebsanleitung von Honda zu beachten ! Motor-Sicherheit: (Siehe Anleitung Honda) Honda-Motoren arbeiten sicher und zuverlässig, wenn sie richtig bedient werden. Lesen Sie bitte die Anleitung vor Inbetriebnahme des Motors aufmerksam durch und versuchen Sie, den Inhalt vollständig zu verstehen. Eine Nichtbefolgung dieses Ratschlags kann zu Personenverletzungen und zu einer Beschädigung der Ausrüstung führen.
-
Seite 6: Hochdruckschlauchleitung Und Spritzeinrichtung
Beschreibung Kurzbetriebsanleitung: 1. Hochdruckschlauch mit Spritzpistole und Gerät ver- schrauben. 2. Saugseitigen Wasseranschluß herstellen. 3. Gerät entlüften (Spritzpistole mehrmals öffnen und schließen). 4. Motor bei geöffneter Spritzpistole starten und mit dem Waschvorgang beginnen. 5. Nach Beendigung des Waschvorgangs Pumpe vollständig entleeren (ohne Saug- und Druckschlauch ca. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Für Rückstoß - Hin- weis auf Seite 2! Sicherungssperre an der Pistole nach jedem Gebrauch umlegen, um unbeabsichtigtes Spritzen unmöglich zu machen! Unterbodenlanze unbedingt auflegen! Bei der Unterboden- lanze ist darauf zu achten, daß bei gebo- genen Spritzlanzen, wie z. B. U-Lanze Nr. 41.075, ein Drehmo- ment im Rückstoß... - Seite 8 Hochdruckdüse, Flachstrahl (B10/200 nur mit Schmutzkiller und Vario-Jet) 2. Spritzpistole mit Isohandgriff und Verschraubung 3. KRÄNZLE - Hochdruckteiniger B 10/200 B 13/150 B 16/220 4. Hochdruckschlauch 10 m Bei Geräten mit Schlauchtrommel 15 m HD-Schlauch 5. Betriebsanleitung Pumpe Betriebsanleitung Motor 6.
- Seite 9 Inbetriebnahme 1. Ölmeßstab 2. Hochdrucklanze mit der Hand- pistole verbinden. 3. Hochdruckschlauch schlingenfrei abrollen und mit der Handpistole und Pumpe verbinden. Bei Verlän- gerung max. 20 m HD-Schlauch verwenden oder 2x 10 m mit Schlauchverbindungen. Verbindung Hochdruck- schlauch vom Gerät zur Lanze Ersatzteile auf www.gluesing.net...
- Seite 10 Inbetriebnahme 4. Die Maschine kann wahlweise an die Druckwasserleitung mit kaltem oder bis 70°C heißem Wasser angeschlossen werden (Siehe Seite 2). Beim Außenansaugen auf sauberes Wasser achten. Der Schlauch- querschnitt muß mindestens 1/2" = 12,7 mm sein (freier Durchgang). Sieb Nr. 1 muß immer sauber sein.
-
Seite 11: Reinigungsmittel Ansaugen
Inbetriebnahme Druckverstellung Durch Verdrehen des Handrades. Maximaler Druck ist fest eingestellt. Reinigungsmittel ansaugen: Chemiesieb Nr. 5 in Behälter mit Reinigungs- mittel stecken. Regeldüse Nr. 4 aufdrehen, dann kann der Injektor das Reinigungsmittel ansaugen. Beim Schließen der Regeldüse durch Verdrehen wird die Chemiezufuhr automatisch geschlossen. - Seite 12 Das ist verboten ! Kinder dürfen nicht mit Hochdruck- reinigern arbeiten! Das Gerät nicht mit Hochdruck oder Wasserstrahl absprühen! Ersatzteile auf www.gluesing.net...
- Seite 13 Das ist verboten ! Den Wasserstrahl nie auf Menschen oder Tiere richten! HD-Schlauch nicht mit Schlingen oder Knick ziehen! Schlauch nicht über scharfe Kanten ziehen! Ersatzteile auf www.gluesing.net...
- Seite 14 15 m - Best.-Nr. 41.058 Unterbodenlanze Best.-Nr. 41.075 Sandstrahler Best.-Nr. 41.068 1 Flache Bürste Best.-Nr. 41.073 Schmutzkiller B 10/200 Best.-Nr. 41.073 8 B13/150 Best.-Nr. 41.072 5 Turbokiller B 16/220 Best.-Nr. 41.072 4 Umwelt-, Abfall- und Gewässervorschriften bei Benutzung der Zubehörteile beachten! Ersatzteile auf www.gluesing.net...
- Seite 15 mit anderem KRÄNZLE - Zubehör Autowäsche, Glas, Wohnwagen, Boote usw. Rotierende Waschbürste mit 40 cm Verlän- gerung und ST 30 Nippel M 22 x 1,5 Reinigung von Rohren, Kanälen, Abflüssen. Rohrreinigungsschlauch mit KN-Düse und ST 30 Nippel M 22 x 1,5 Unterbodenreinigung von Autos, Lastzügen und Geräten.
-
Seite 16: Kleine Reparaturen
Kleine Reparaturen - Aus der Düse kommt wenig oder kein Wasser ! Manometer zeigt 10% mehr Druck an als Betriebsdruck ! Wenn der Injektor ver- Drehen Sie dann das schmutzt Wasser auf. Gewöhnlich ist, nehmen kommt nun ein kräftiger Wasserstrahl Sie zuerst Schlauch Kommt nur... - Seite 17 - selbst gemacht Düse verstopft ! Es kommt kein Wasser, aber Manometer zeigt vollen Druck ! Gewöhnlich kommt Wenn die Spühlen Sie zuerst den jetzt ein kräftiger Schlauch von Lanze Wasser- nur tropft, Rückständen strahl ! frei ! Bei der Flachstrahl-Lanze nehmen Sie sie ab und braucht nur die vordere reinigen Sie die...
- Seite 18 Kleine Reparaturen - selbst gemacht Ventile verschmutzt oder verklebt ! Manometer zeigt keinen vollen Druck Der Hochdruckschlauch vibriert. Wasser tritt stoßweise aus. Ventile können verkleben, wenn das Gerät lange nicht gebraucht wurde. zeigt das Ist ein Ventil verstopft, Oder der M anometer Hochdruck- wenig oder...
-
Seite 19: Allgemeine Vorschriften
Allgemeine Vorschriften Prüfungen Die Maschine ist nach den "Richtlinien für Flüssigkeitsstrahler" bei Bedarf, jedoch mindestens alle 12 Monate durch einen Sachkundigen darauf zu prüfen, ob ein sicherer Betrieb weiterhin gewährleistet ist. Die Ergebnisse der Prüfung sind schriftlich festzuhalten. Formlose Aufzeichnungen genügen. Unfallverhütung Die Maschine ist so ausgerüstet, daß... - Seite 20 Komplettaggregat Ersatzteile auf www.gluesing.net...
- Seite 21 KRÄNZLE B 10/200 Ersatzteilliste Profi-Jet B 10/200 mit Wagen Komplettaggregat Pos. Bezeichnung Stck Best.Nr. Wagen 41.101 7 Wagen kompl. (Pos. 1 + 3) 41.101 5 Sechskantschraube M 8 x 25 44.137 Sechskantschraube M 8 x 30 44.033 2 Schubbügel 41.101 6 Unterlegscheibe 8,4 DIN125 41.515 Elastic-Stop-Mutter M 8...
- Seite 22 Antrieb Ersatzteile auf www.gluesing.net...
- Seite 23 Kränzle B 10/200 Ersatzteile auf www.gluesing.net...
- Seite 24 Ventilgehäuse Ersatzteile auf www.gluesing.net...
- Seite 25 Kränzle B 10/200 Ersatzteile auf www.gluesing.net...
- Seite 26 Komplettaggregat Ersatzteile auf www.gluesing.net...
- Seite 27 Kränzle B 13/150 Ersatzteilliste Profi-Jet B 13/150 mit Wagen Komplettaggregat Pos. Bezeichnung Stck Best.Nr. Wagen 41.101 7 Wagen kompl. (Pos. 1 + 3) 41.101 5 Sechskantschraube M 8 x 25 44.137 Sechskantschraube M 8 x 30 44.033 2 Schubbügel 41.101 6 Unterlegscheibe 8,4 DIN125 41.515 Elastic-Stop-Mutter M 8...
- Seite 28 Komplettaggregat Ersatzteile auf www.gluesing.net...
- Seite 29 KRÄNZLE B 13/150 Ersatzteilliste Profi-Jet B 13/150 tragbar Komplettaggregat Pos. Bezeichnung Stck Best.Nr. Tragbügel 41.098 3 Sechskantschraube M 8 x 40 44.033 Unterlegscheibe 6 mm DIN 125 41.511 Elastic-Stop-Mutter M 6 14.152 1 Gummifüße 41.513 Unterlegscheiben 8 mm DIN 125 41.515 Elastic-Stop-Mutter M 8 41.410...
- Seite 30 Antrieb Ersatzteile auf www.gluesing.net...
- Seite 31 KRÄNZLE B 13/150 Ersatzteile auf www.gluesing.net...
- Seite 32 Ventilgehäuse Ersatzteile auf www.gluesing.net...
- Seite 33 KRÄNZLE B 13/150 Ersatzteile auf www.gluesing.net...
- Seite 34 Komplettaggregat Ersatzteile auf www.gluesing.net...
- Seite 35 KRÄNZLE B 16/220 Ersatzteilliste Profi-Jet B 16/220 mit Wagen Komplettaggregat Pos. Bezeichnung Stck Best.Nr. Wagen 41.101 7 Wagen kompl. (Pos. 1 + 3) 41.101 5 Sechskantschraube M 8 x 30 40.221 Sechskantschraube M 8 x 35 44.033 3 Schubbügel 41.101 6 Unterlegscheibe 8,4 DIN 125 41.515...
- Seite 36 Antrieb Ersatzteile auf www.gluesing.net...
- Seite 37 KRÄNZLE B 16/220 Ersatzteile auf www.gluesing.net...
- Seite 38 Ventilgehäuse Ersatzteile auf www.gluesing.net...
- Seite 39 KRÄNZLE B 16/220 Ersatzteile auf www.gluesing.net...
- Seite 40 Unloaderventil Ersatzteile auf www.gluesing.net...
- Seite 41 KRÄNZLE B 16/220 Ersatzteile auf www.gluesing.net...
- Seite 42 Schlauchtrommel Ersatzteile auf www.gluesing.net...
- Seite 43 KRÄNZLE B 13/150 B 16/220 Ersatzteile auf www.gluesing.net...
-
Seite 44: Drehzahlregulierung
Drehzahlregulierung Ersatzteilliste Profi-Jet B 16/220 Drehzahlregulierung Pos. Bezeichnung Stck Best.Nr. Grundteil 42.581 Druckhülse 42.584 Steuerkolben 42.582 Querbolzen 42.583 Druckfeder 2,0 x 9,5 x 70 42.587 Gewindestift M4 x 6 DIN 913-A2 42.592 Parbaks 7 mm 15.013 Bowdenzug 42.586 Unterlegscheibe 6,4 DIN 125 50.189... - Seite 45 Starlet II - Pistole Ersatzteilliste Profi-Jet B 10/200; B 16/220 Starlet II Pos. Bezeichnung Stck Best.Nr. Ventilkörper mit Handgriff 12.294 Schutzhülse 12.295 Abdeckschutz 12.296 Betätigungshebel 12.298 Sicherungshebel 12.149 Abschlußschraube M 16 x 1 12.247 Stopfen 12.287 Gewindeführungshülse R 1/4" AG 12.250...
- Seite 46 Turbokiller Ersatzteilliste Profi-Jet B 16/220 Turbokiller 055 Pos. Bezeichnung Stck Best.Nr. Sprühkörperschutz 41.528 Sprühkörper 41.529 O-Ring 6,88 x 1,68 41.521 Düsensitz 41.522 Düse 055 41.532 Ring 41.533 Rotor 41.534 Stabilisator 41.524 O-Ring 41 x 1,78 41.538 Deckel 41.539 Deckelschutz 41.540 Rohr 500 mm lang;...
- Seite 47 Regeldüse standard Ersatzteilliste Profi-Jet B 13/150; B 16/220 Regeldüse standard Pos. Bezeichnung Stck Best.Nr. Nippel ST30 M22x1,5 AG / M 12 x 1 13.363 Rohr 400 mm, bds. M 12 x 1 15.002 Regeldüse mit Regulierring 13.201 2 Flachstrahldüse 2505 26.001...
- Seite 48 Midi Ersatzteilliste Midi - Pistole Pos. Bezeichnung Stck Best.Nr. Rohranschlußteil R1/4" 12.125 incl. Pos. 3, 4, 21 Scheibe 5,3 DIN9021 50.152 Abzug-Hebel kpl. 12.144 1 Rohr kunststoffumspritzt 15.004 2 bds. R 1/4" AG Überwurfmutter ST 30 M22 x 1,5 IG 13.276 1 Außen-Sechskant-Nippel R 1/4"...
-
Seite 49: Garantie
Schmutzkiller + Garantie Pos. Bezeichnung Stck Best.Nr. Sprühkörper 41.520 O-Ring 6,88 x 1,68 41.521 Düsensitz 41.522 Düse 045 (B13/150) 41.523 Düse 03 (B 10/200) 41.523 4 Stabilisator 41.524 O-Ring 40.016 1 Sprühstopfen 41.526 Rohr 400 mm 2x M 12 x 1 41.527 ST 30-Nippel M 22 x 1,5 / M 12 x 1 ISK 13.363... - Seite 50 Prüfbericht für KRÄNZLE - Hochdruckreiniger Regelmäßige Prüfung alle 12 Monate bei gewerblicher Nutzung! Geräte-Nr.: Geräte Typ: Es ist zu überprüfen: 1. Sicherheitseinrichtungen 2. Allgemeinzustand a) Manometer a) Hochdruckschlauch b) Sicherheitsventil (Druckregelung) b) Spritzpistole c) Betriebsdruck c) Motor d) Abschaltdruck d) Ölstand (max.
-
Seite 51: Eg-Konformitätserklärung
I. Kränzle GmbH Elpke 97 . 33605 Bielefeld EG-Konformitätserklärung Kränzle B 10/200; B 13/150 Hiermit erklären wir, Kränzle B 16/220 daß die Bauart der Hochdruckreiniger: Manfred Bauer, Fa. Josef Kränzle techn. Unterlagen liegen bei: Rudolf-Diesel-Str. 20, 89257 Illertissen Maschinenrichtlinie 89/392/EWG... - Seite 52 Nachdruck nur mit Genehmigung der Firma Stand 06.09. 2007 Ersatzteile auf www.gluesing.net...
