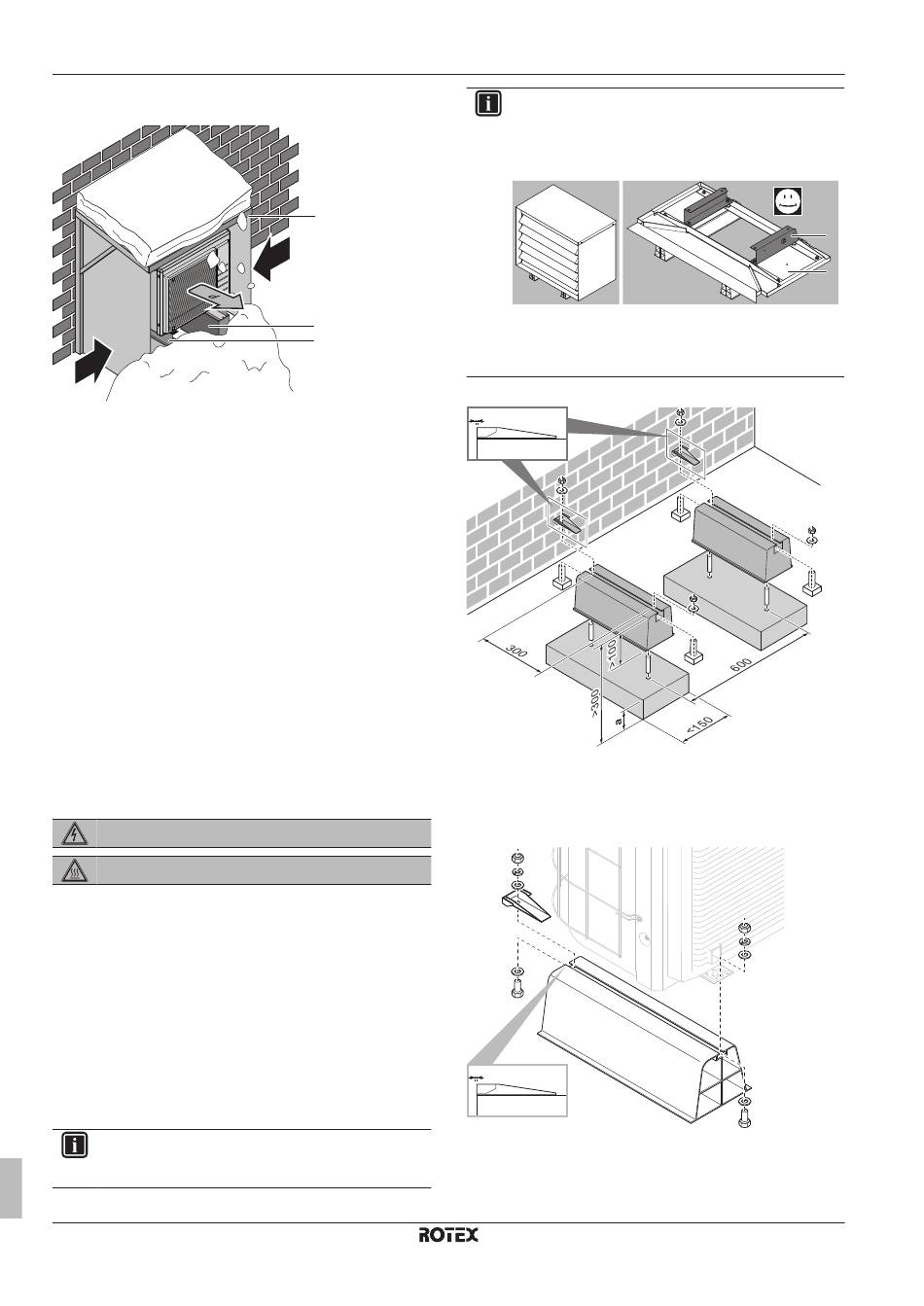

4 Installation

Schützen Sie das Außengerät gegen direkten Schneefall und achten
Sie darauf, dass das Außengerät NIEMALS zugeschneit ist.
c
a Schneeabdeckung oder Unterstand
b Untergestell
c Vorherrschende Windrichtung
d Luftauslass
e Options-Kit EKFT008D
Unter der Einheit muss ein Abstand von mindestens 300 mm
gelassen werden. Sorgen Sie außerdem dafür, dass die Einheit so
positioniert wird, dass sie sich bei Schnee mindestens 100 mm über
der maximal zu erwartenden Schneehöhe befindet. Weitere
Einzelheiten siehe "4.2 Montieren des Außengeräts" auf
In Gebieten, wo mit starkem Schneefall zu rechnen ist, muss ein
Installationsort gewählt werden, an dem der Schnee den Betrieb der
Einheit NICHT beeinträchtigt. Für den Fall, dass der Schnee von der
Seite kommen könnte, sorgen Sie dafür, dass die Wärmetauscher-
Rohrschlange nicht mit Schnee in Berührung kommt. Falls
erforderlich, ein Vordach oder einen Schuppen gegen Schnee und
einen Sockel bauen.
4 Installation
4.1 Geräte öffnen
4.1.1 So öffnen Sie das Außengerät
GEFAHR: STROMSCHLAGGEFAHR
GEFAHR: VERBRENNUNGSGEFAHR
Siehe "4.3.1 So schließen Sie Kältemittelrohre an die Außeneinheit
an" auf Seite 9 und "4.6.3 So schließen Sie die elektrischen
Leitungen an die Außeneinheit an" auf
4.2 Montieren des Außengeräts
4.2.1 Voraussetzungen für die Installation
In diesem Abschnitt werden verschieden Installationsstrukturen
aufgeführt. Verwenden Sie für alle 4 Sätze mit M8- oder M10-
Ankerbolzen, Muttern und Unterlegscheiben. Lassen Sie auf alle
Fälle mindestens 300 mm Freiraum unter dem Gerät. Stellen Sie
zusätzlich sicher, dass das Gerät mindestens 100 mm über der
maximal zu erwartenden Schneehöhe positioniert ist.
INFORMATION
Die maximale Höhe des oberen hervorstehenden Teils der
Schrauben beträgt 15 mm.
Installationsanleitung
6
a
c
b
e
Seite 6.
Seite 10.
INFORMATION
Wenn Sie die U-Träger zusammen mit der Schallisolierung
(EKLN08A1) installieren, gelten für die U-Träger andere
Montageanweisungen.
Installationsanleitung für die Schallisolierung.
a
a Schallisolierung
b Untere Teile der Schallisolierung
C U-Träger
Option 1: Auf den Montagefüßen "Flexi-Fuß mit Strebe"
0 mm
(mm)
a Maximale Schneefallhöhe
Option 2: Auf Kunststoff-Montagefüßen
Verwenden Sie in diesem Fall die Bolzen, Muttern, Unterlegscheiben
und Federringe, die als Zubehör im Lieferumfang des Geräts
enthalten sind.
0 mm
Option 3: Auf einem Sockel mit dem optionalen EKFT008D-
Bausatz
Der optionale EKFT008D-Bausatz wird in Gegenden mit starkem
Schneefall empfohlen.
Beachten Sie die
c
b
RRGA04~08DAV3
ROTEX HPSU Bi-Bloc Ultra
4P496756-1B – 2018.07
