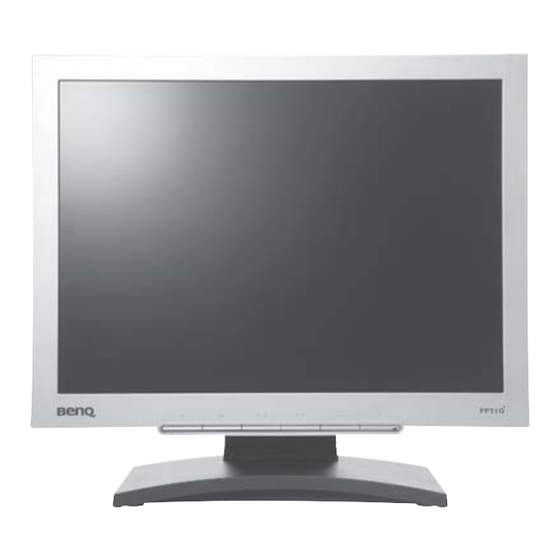

FP51G
LCD-Farbmonitor
15,0" LCD-Bildschirmgröße
Benutzerhandbuch
Willkommen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für BenQ FP51G+

Inhaltszusammenfassung für BenQ FP51G+

  • Seite 1 FP51G LCD-Farbmonitor 15,0" LCD-Bildschirmgröße Benutzerhandbuch Willkommen...

  • Seite 2: Ausschlusserklärung

    BenQ Corporation übernimmt weder direkte noch indirekte Garantie für die Richtigkeit dieses Handbuchs und übernimmt insbesondere keine Gewährleistung hinsichtlich der Qualität oder der Eignung zu einem bestimmten Zweck. Ferner behält sich die BenQ Corporation das Recht vor, diese Veröffentlichung ohne Vorankündigung zu überarbeiten und Änderungen des Inhalts vorzunehmen.

  • Seite 3: Inhaltsverzeichnis

    Frontansicht .........................5 Rückansicht ........................5 Installation der Monitor-Hardware ..................6 So trennen Sie den Monitorsockel ab .................8 Optimale Benutzung des BenQ-Monitors ................ 10 Installation auf einem neuen Computer ..............11 Aktualisierung des Treibers auf einem bereits installierten Computer ....12 Windows Vista-Systeme installieren ................13 So nehmen Sie die Installation im System Windows XP vor ........14...

  • Seite 4: Erste Schritte

    1. Erste Schritte Überprüfen Sie beim Auspacken, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei dem Sie die Ware gekauft haben. BenQ LCD-Monitor Schnellstartanleitung CD-ROM Netzkabel...

  • Seite 5: Monitoransicht Und Anschlüsse

    2. Monitoransicht und Anschlüsse Frontansicht Rückansicht 1. Netzanschluss 2. D-Sub-Anschluss Monitoransicht und Anschlüsse...

  • Seite 6: Installation Der Monitor-Hardware

    3. Installation der Monitor-Hardware Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Schließen Sie die Anschlüsse erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch für das Anschalten des Monitors. 1. Anbringen des Monitorsockels. Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen.
  • Seite 7 2. Schließen Sie das PC-Videokabel an. Schließen Sie den Stecker des D-Sub Kabels (an dem Ende ohne den Ferritfilter) am Monitor D-Sub Anschluss an. Schließen Sie den anderen Stecker des D-Sub Kabels (das Ende mit dem Ferritfilter) am Video D-Sub Ausgang an. Ziehen Sie alle Schrauben an, um ein Herausfallen des Steckers während des Gebrauchs zu verhindern.

  • Seite 8: So Trennen Sie Den Monitorsockel Ab

    Ein/Aus-Taste vorne auf dem Monitor drücken. Schalten Sie den Computer an, und befolgen Sie die Anweisungen in Kapitel 4: Optimale Benutzung des BenQ-Monitors , installieren Sie die Monitor Software. So trennen Sie den Monitorsockel ab 1. Vorbereiten des Monitors und der Arbeitsfläche.
  • Seite 9 3. Lösen Sie den anderen Sperr-Clip, um den Sockel vom Monitorarm abzutrennen. Installation der Monitor-Hardware...

  • Seite 10: Optimale Benutzung Des Benq-Monitors

    Die Situation, unter welcher Sie den BenQ LCD-Monitor anschließen und installieren, bestimmt, welcher Prozedur Sie folgen müssen, um den Treiber für den BenQ LCD-Monitor erfolgreich zu installieren. Es hängt zum einen von Ihrer Microsoft Windows-Version ab und davon, ob Sie den Monitor an einem neuen Computer anschließen (also ein Gerät ohne Monitor Treibersoftware)

  • Seite 11: Installation Auf Einem Neuen Computer

    BenQ LCD-Monitor der erste Monitor ist, der installiert werden soll. Sie sollten diesen Instruktionen nicht folgen, wenn der BenQ LCD-Monitor auf einem bereits in Gebrauch genommenen Computer installiert werden soll, auf dem schon ein anderer Monitor installiert ist (und auf dem deswegen bereits ein Monitortreiber installiert ist), Sie sollten statt dessen den Anweisungen für...

  • Seite 12: Aktualisierung Des Treibers Auf Einem Bereits Installierten Computer

    Anweisungen wurden bisher nur mit den Betriebssystemen Windows XP und Windows Vista getestet (und werden deswegen nur für diese Systeme empfohlen). Der BenQ LCD Monitor-Treiber für Ihr Modell kann u.U. auch mit anderen Versionen von Windows funktionieren; zur Zeit des Schreibens dieser Anleitung hat BenQ jedoch noch keine Tests mit anderen Windows-Versionen durchgeführt.

  • Seite 13: Windows Vista-Systeme Installieren

    Dadurch werden die entsprechenden Treiberdateien auf den Computer kopiert und installiert. 9. Klicken Sie auf Close (Schließen). Sie brauchen Windows Vista nicht neu zu starten, da die BenQ LCD-Monitortreiber sofort funktion- ieren, ohne dass Sie weitere Schritte durchführen müssen. Optimale Benutzung des BenQ-Monitors...

  • Seite 14: So Nehmen Sie Die Installation Im System Windows Xp Vor

    Bitte warten Sie, während der Assistent nach Laufwerken und der BenQ LCD Monitor-CD sucht, die Sie in Schritt 6 eingelegt haben. Wenn der Assistent damit fertig ist, sollte er den BenQ-Treiber auf der CD, der sich für Ihr Monitormodell eignet, in diesem Fall ‘BenQ FP51G+’ am Ort ‘d:\Driver\Windows XP\FP51G+\FP51G+.inf ’...
  • Seite 15 Dadurch werden die entsprechenden Treiberdateien auf Ihren Computer kopiert und installiert. 10. Klicken Sie auf Fertig stellen. Dies schließt den Assistenten und bringt Sie zum Fenster Monitoreigenschaften zurück, das jetzt BenQ FP51+ Eigenschaften benannt ist. 11. Klicken Sie auf Schließen, OK und OK.

  • Seite 16: Die Bildschirmauflösung Verändern

    5. Die Bildschirmauflösung verändern Bedingt durch seine Technologie liefert ein LCD-Bildschirm immer eine festgelegte Bildschirmauflösung. Das bestmögliche Bild bietet der FP51G bei einer Auflösung von 1024 x 768 Pixel. Diese Auflösung wird "native Auflösung" oder maximale Auflösung genannt. Sie bietet das klarste Bild. Niedrigere Auflösungen werden über einen Interpolationsschaltkreis als Vollbild angezeigt.

  • Seite 17: Die Wiederholfrequenz Verändern

    6. Die Wiederholfrequenz verändern Sie brauchen nicht die maximale Bildwiederholfrequenz eines LCD-Bildschirms auszuwählen, da es technisch nicht möglich ist, dass ein LCD-Bildschirm flimmert. Das beste Ergebnis erzielen Sie, wenn Sie die bereits auf Ihrem Computer eingestellten Werkseinstellungen verwenden. Eine Tabelle mit diesen Werkeinstellungen finden Sie in diesem Benutzerhandbuch. Sie können 60, 70 und 75 Hertz auswählen (aber nicht 72Hz) für die native Auflösung von 1024 x 768.

  • Seite 18: Die Darstellung Optimieren

    7. Die Darstellung optimieren Mithilfe der key-Funktion können Sie die Bildqualität ganz leicht optimieren. Betätigen Sie die Taste " key" auf der Bedienkonsole, und der Bildschirm optimiert seine Einstellungen automatisch selbst. Wenn Sie mit dem Ergebnis nicht zufrieden sind, können Sie das Bild auch manuell einstellen. 1.

  • Seite 19: Einstellen Des Monitors

    8. Einstellen des Monitors Funktionen an der Bedienkonsole 1. „ key“: Stellt die vertikale Position, Phase, horizontale Position und den Pixeltakt automa- tisch ein. 2. Taste „Exit“ (Beenden): Zurück zum vorigen Menü oder Beenden des OSD. Taste (links): Wechselt zum linken Objekt oder verringert den Einstellwert. Diese Taste dient ebenfalls als Hotkey zur Kontrasteinstellung.

  • Seite 20: Hauptmenümodus

    Hauptmenümodus Im Hauptmenü verfügbare Steuerungsfunktionen Hauptmenü Untermenü „Leuchtdichte“ Drücken Sie die Taste oder die Taste , um die Helligkeitseinstellungen anzupassen, und drücken Sie die Taste „Exit“, um zum vorherigen Menü zurückzukehren. Drücken Sie die Taste oder die Taste , um die Kontrasteinstellungen anzupassen, und drücken Sie die Taste „Exit“, um zum vorherigen Menü...
  • Seite 21 Untermenü „Geometrie“ Drücken Sie die Taste oder die Taste , um die horizontale Position anzupassen, und drücken Sie die Taste „Exit“, um zum vorherigen Menü zurückzukehren. Drücken Sie die Taste oder die Taste , um die vertikale Position anzupassen, und drücken Sie die Taste „Exit“, um zum vorherigen Menü...
  • Seite 22 Untermenü „Farbe“ Bläulich - Wendet einen kalten Farbton auf das Bild an und ist die Voreinstellung ab Werk für die weiße Farbe des PC-Industrie-Standards. Rötlich - Wendet einen warmen Farbton auf das Bild an und ist die Voreinstellung ab Werk für die weiße Farbe des Nachrichtendruck-Standards.
  • Seite 23 Untermenü „OSD“ Drücken Sie die Taste oder die Taste , um die horizontale Position des OSD-Menüs anzupassen, und drücken Sie die Taste „Exit“, um zum vorherigen Menü zurückzukehren. Drücken Sie die Taste oder die Taste , um die vertikale Position des OSD-Menüs anzupassen, und drücken Sie die Taste „Exit“, um zum vorherigen Menü...
  • Seite 24 Untermenü „Sprachen“ Drücken Sie auf die Taste oder um eine Sprache auszwählen, in der die Menüs der OSD-Anzeige erscheinen. Drücken Sie auf die Taste „Exit“, um zum vorherigen Menü zurückzukehren. Einstellen des Monitors...
  • Seite 25 Untermenü „Wiederherstellen“ Drücken Sie die Taste oder , um die Wiederherstellung der Farbe zu bestätigen, drücken Sie die Taste „Enter“, um die Farbeinstellungen wiederherzustellen, oder drücken Sie die Taste „Exit“, um zum vorherigen Menü zurückzukehren. Drücken Sie die Taste oder , um die Wiederherstellung aller Einstellungen zu bestätigen, drücken Sie die Taste „Enter“, um...
  • Seite 26 Untermenü „Verschiedenes“ Drücken Sie die Taste oder , um die Schärfe einzustellen. Wählen Sie Informationen zur Anzeige, um die aktuellen Monitoreigenschaften anzuzeigen. Einstellen des Monitors...

  • Seite 27: Fehlerbehebung

    9. Fehlerbehebung Häufig gestellte Fragen (FAQ) Das Bild ist verschwommen: Lesen Sie den Abschnitt zur , wählen Sie dann die richtige Die Bildschirmauflösung verändern Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben. Wie verwendet man ein VGA-Verlängerungskabel? Ziehen das Verlängerungskabel ab, um festzustellen, ob die schlechte Bildqualität durch das Kabel verursacht wird.

  • Seite 28: Weitere Hilfe

    Anweisungen beschrieben. Weitere Hilfe Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben, oder senden Sie eine E-Mail an folgende Adresse: Support@BenQ.com Fehlerbehebung...

  • Seite 29: Unterstützte Betriebsmodi

    10. Unterstützte Betriebsmodi Eingangsdaten Auflösung Horizontale Vertikale Pixel Anmerkung Frequenz (kHz) Frequenz (Hz) Frequenz (MHz) 640 x 350 31.47(P) 70.08(N) 25.17 720 x 400 31.47(N) 70.08(P) 28.32 640 x 480 31.47(N) 60.00(N) 25.18 640 x 480 35.00(N) 61.00(N) 30.24 Macintosh 640 x 480 37.86(N) 72.80(N)

  • Seite 30: Technische Daten

    11. Technische Daten Modell FP51G Bildschirmtyp 15,0", aktiv, TFT Sichtbare Diagonale 38,1 cm Native (maximale) Auflösung 1,024 x 768 Farben 16,2 Millionen Kontrast / Helligkeit 700:1 / 250 cd/m Reaktionszeit 8 ms Betrachtungswinkel 140, 130 (CR=10) (links/rechts, oben/unten) Zeilenfrequenz 31 - 83 kHz Multifrequenz-Monitor Bildfrequenz 56 - 76 Hz-Modi innerhalb dieser Parameter Bildkontrollen...
