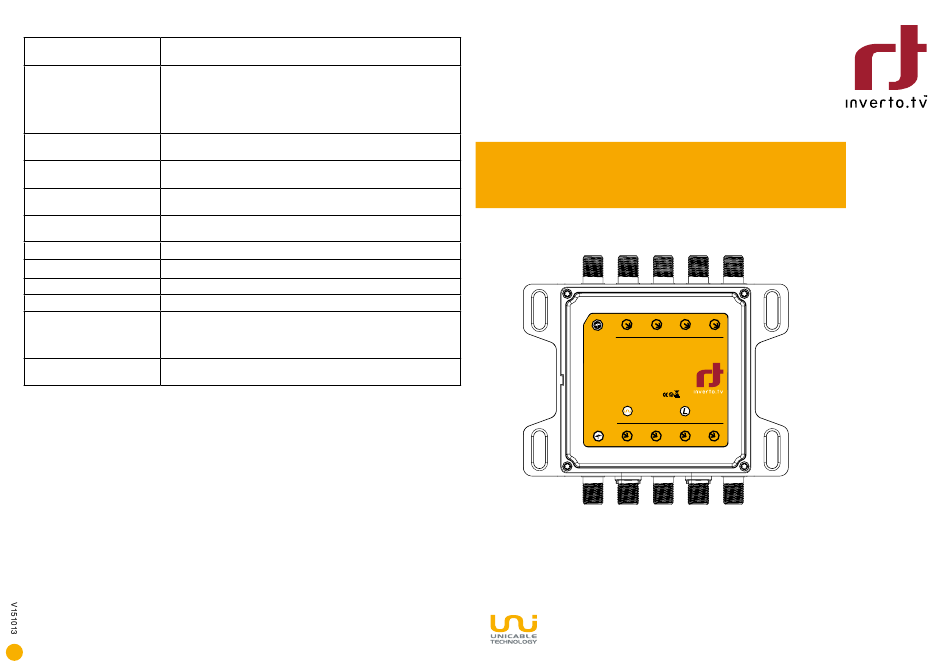

INVERTO.TV Unicable IDLP-UST1O1-CUO1O-4PP Installationsanleitung

Technische Daten
Eingänge 4 x Sat-ZF Eingänge für Quattro LNB
1 x UHF / VHF Eingang für terrestrische Antenne
Ausgänge 4 x Sat-ZF Strangausgänge
1 x ter. Strangausgang
1 x Legacy-Ausgänge (Standardausgänge für den Anschluss eines
Receivers ohne Unicable-Unterschützung
1 x Unicable-Ausgang für den Anschluss von bis zu 4 Receiver-
tunern
Frequenzbereich Satellit: 950-2150MHz
Terrestrisch: 47-862MHz
Strangdämpfung Satellit: max 3 dB
Terrestrisch: max 3dB
Gain Satellit: 10dB (min.)
Terrestrisch: Keine verstärkung
Entkopplung Satellit-Satellit Ausgängen: min. 30dB
Satellit-Terrestrisch: min. 35dB
Kontrollprotokoll DiSEqC™ erweitert nach CENELEC EN50494
Stromaufnahme 20VDC, 225mA
Maße (B x L x H) W=88 H=120 D=35 mm
Temperaturbereich -20°C - +60°C
Netzteil Eingangspannung: 100-240VAC, 50/60Hz
Ausgangspannung: 19VDC
Strom max.: 940mA
Kurzschlußfest: ja
Power Inserter Eingangspannung: 20VDC
Ausgangspannung: 20VDC, 500mA
Fehlersuche
Stellen Sie sicher, dass die Satellitenantenne und LNB angeschlossen und eingestellt und, dass die
Satellitenempfänger installiert, angeschlossen und eingeschaltet sind.
Stellen Sie sicher, dass keine Kurzschlüsse vohanden sind, es würde die Stromversorgung des LNB
verhindern. Wenn dies der Fall ist, trennen Sie das Produkt vom Netz, entfernen Sie den Kurz-
schluss dann verbinden Sie den Multischalter wieder mit dem Netz.
Häufige Fehler sind Kurzschlüsse in den Steckverbinder, wenn Drähte der Abschirmung des Kabels
Verbindung mit der Seele haben.
Manchmal ist ein Reset des Multischalter-Mikroprozessor ausreichend, um einen Fehler zu behe-
ben: einfach den Multischalter für 30 Sekunden vom Netz trennen, dann wieder einschalten.
Wenn Sie nicht in der Lage sind den Fehler zu beheben, bitte setzen Sie sich mit Ihrem Händler in
verbindung.
Entsorgung
Nach der einschlägigen EU-Richtlinien, darf dieses Gerät nicht zusammen mit den kommunalen
Abfällen entsorgt werden. Verwenden Sie lokale Abfallsammlung und Recycling-Systeme.
*
DiSEqC™ is a registered trademark of Eutelsat
* Zur Vereinfachung, einige Produktbeschreibungen in diesem Blatt gehören zu einem Produktbereich und
zeigen nicht alle detaillierte Daten der Produkte. Inverto Digital Labs behält sich das Recht ohne vorherige
Ankündigung Produkte, Produktbereiche, Funktionen zu ändern, weglassen oder hinzufügen.
4

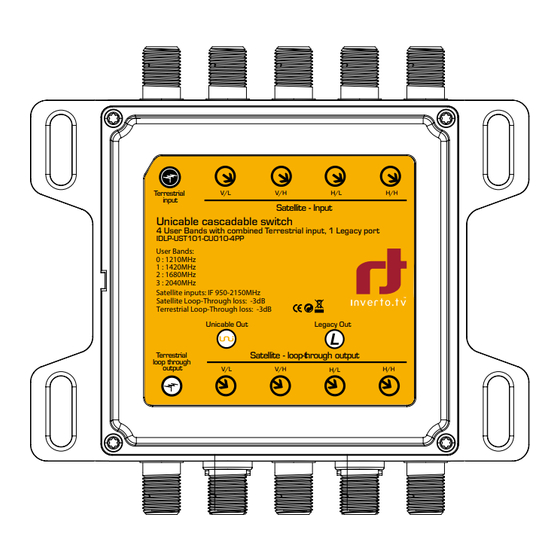

Unicable Multiswitch
™
IDLP-UST1O1-CUO1O-4PP
Installationsanleitung
Terrestrial V/L V/H H/L
input
Satellite - Input
Unicable cascadable switch
4 User Bands with combined Terrestrial input, 1 Legacy port
IDLP-UST1O1-CUO1O-4PP
User Bands:
0 : 1210MHz
1 : 1420MHz
2 : 1680MHz
3 : 2040MHz
Satellite inputs: IF 950-2150MHz
Satellite Loop-Through loss: -3dB
Terrestrial Loop-Through loss: -3dB
Unicable Out Legacy Out
Satellite - loop-t hrough output
Terrestrial
loop through
output
V/L V/H H/L
H/H
TM
H/H
