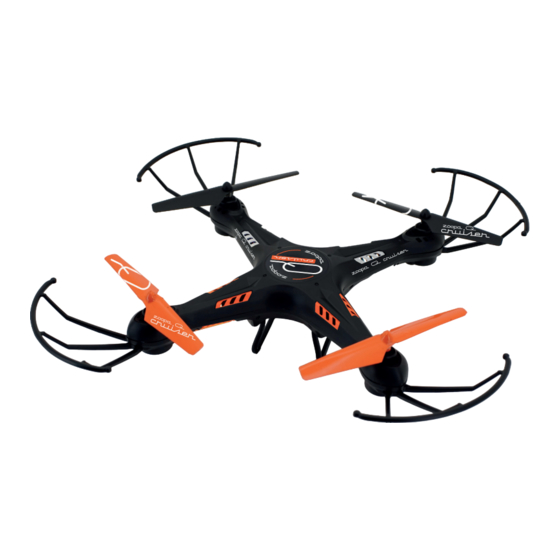

ACME zoopa Q Bedienungsanleitung

Cruiser 420
Vorschau ausblenden Andere Handbücher für zoopa Q:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Bitte vor Inbetriebnahme sorgfältig lesen!
Technische Daten
Abmessungen:
Gewicht:
Altersempfehlung:
Einsatzbereich:
Akku:
Fernsteuerung:
Reichweite :
Vers.: 1.1
© Copyright 2016 ACME the game company GmbH
Bedienungsanleitung
Anleitung
Manual
Manuel d'utilisation
ACME the game company
350x350x80mm
ca. 106g
10+ Jahre
Indoor und Outdoor
3,7V LiPo; 600mAh
2,4 GHz
ca. 80 Meter

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ACME zoopa Q

Inhaltszusammenfassung für ACME zoopa Q

  • Seite 1 Technische Daten Abmessungen: 350x350x80mm Gewicht: ca. 106g Altersempfehlung: 10+ Jahre Einsatzbereich: Indoor und Outdoor Akku: 3,7V LiPo; 600mAh Fernsteuerung: 2,4 GHz Reichweite : ca. 80 Meter Vers.: 1.1 © Copyright 2016 ACME the game company GmbH ACME the game company...

  • Seite 2: Sicherheitshinweise

    Anforderungen und den anderen relevanten Benutzerinformation zur Entsorgung von elektrischen Vorschriften der Richtlinie 1999/5/EG entspricht. Eine Kopie elektronischen Geräten der Konformitätserklärung kann unter der oben genannten Entsprechend der Firmengrundsätze der ACME the Adresse angefordert werden. game company GmbH wurden...
  • Seite 3 1x FlyCamOne Nano HD (bereits verbaut) 1x LiPo Akku 600mAh 3,7V 1x Bedienungsanleitung 1x USB-Card Reader 1x Schraubendreher 4x Propeller Schutz 4x Ersatz Propeller 2x Kufe Für den Betrieb benötigen Sie 6 Stück AA-Batterien und eine Micro SD-Karte ACME the game company...

  • Seite 4: Aufbau Und Funktionen

    Fliegen Sie niemals, wenn sich in Ihrem Bereich Personen, Tiere oder Hindernisse befinden! Fliegen Sie nicht bei starkem Wind oder Unwetter! Stellen Sie sicher, dass Sie auf dem Flugfeld fliegen dürfen! Schalten Sie den Controller erst aus, wenn das Modell ausgeschaltet ist ! ACME the game company...

  • Seite 5: Erste Schritte Und Informationen

    Erste Schritte und Informationen Lesen Sie die Anleitung vollständig durch. Bei dem zoopa Q 420 cruiser handelt es sich um ein RTF (Ready-to-Fly) Modell. Zur Inbetriebnahme werden lediglich 6x 1,5V AA Mignon Batterien für die Fernbedienung benötigt. ACME the game company GmbH übernimmt keine Haftung für Privatsphärenverletzungen und Beschädigungen an Privateigentum, die durch den Nutzer des Modells entstanden sind.

  • Seite 6: Montage Kufe Und Propeller Schutz

    Es sind nur noch wenige Schritte notwendig um mit dem ersten Flug zu starten. Stecken Sie die beiden Kufen in die dafür vorgesehenen Aufnahmen auf der Unterseite des zoopa Q 420. Für die Montage des Propellerschutzes gehen Sie wie folgt vor:...

  • Seite 7: Einlegen Und Verbinden Des Akkus

    Einlegen und Verbinden des Akkus Wenn der Akku des Modells vollgeladen ist, legen Sie diesen in das Akkufach unterhalb des zoopa Q Modells ein. Achten Sie beim Anschluss des Akkus an das Flugmodell auf die richtige Polung! Verschließen Sie danach das Akkufach wieder. Bewegen Sie nun den Gashebel (links) der Fernbedienung im ausgeschalteten Zustand bis Anschlag unten.

  • Seite 8: Binden Des Modells Mit Der Fernbedienung

    Die Fernsteuerung bestätigt dieses durch eine Piep-Ton-Folge. 1 – Anfänger (60% Ausschläge / Motorleistung) 2 - Anfänger Plus (70% Ausschläge / Motorleistung) 3 – Fortgeschritten (80% Ausschläge / Motorleistung) 4 – Profi (100% Ausschläge / Motorleistung) ACME the game company...

  • Seite 9: Erste Versuche Und Flughinweise

    Bewegen Sie den linken Hebel nach links oder rechts, um das Modell um die eigene Achse zu drehen Vorwärts / Rückwärts Bewegen Sie den Controllstick (rechts) nach oben oder unten, um nach Vorne oder Hinten zu fliegen ACME the game company...
  • Seite 10 360° Flip Funktion Das Modell bietet eine Flip-(Salto) Funktionen. Drücken Sie dazu den Taster rechts oben an der Fernsteuerung. Achten Sie darauf das genügen Platz für diese Option haben - Flughöhe mindestens 2 Meter. ACME the game company...
  • Seite 11 - Lagerung nur bei Zimmertemperatur - den Akku regelmäßig alle 3 Monate nachladen, wenn das Flugmodell nicht genutzt wird Wenn diese Punkte nicht beachtet werden, kann der LiPo-Akku beschädigt bzw. zerstört werden. Dieses ist grundsätzlich bei LiPo-Akkus physikalisch bedingt. ACME the game company...

  • Seite 12: Propeller Wechseln

    Sie diese aus Geräusche Die Fernsteuerung Akku schwach Akku laden hat keine Verbindung zum Modell Batterien in der Batterien der Fern-bedienung austauschen Fernsteuerung sind leer Akku defekt Das Modell ist außer Ggf. muß der Akku ersetzt werden Reichweite ACME the game company...
  • Seite 13 Ggf. tauschen Sie diese aus ausreichend Die Propeller wurden Montieren Sie die Propeller wieder in vertauscht richtigen Reihenfolge Bei weiteren Problemen können Sie uns jederzeit kontaktieren! Unsere Kontaktdaten finden Sie auf der nächsten Seite unter “Service & Support”. ACME the game company...

  • Seite 14: Ersatz- Und Zubehörteile

    Gewährleistung zu den nachstehenden Bedingungen eingeräumt: » Neugeräte und deren Komponenten, die aufgrund von Fabrikations- und/oder Materialfehlern innerhalb von 24 Monate ab Kauf einen Defekt aufweisen, werden von ACME the game company nach eigener Wahl gegen ein dem Stand der Technik entsprechendes Gerät kostenlos ausgetauscht oder repariert.

  • Seite 15: Technical Data

    Size: 350x350x80mm Weight: 106g Recommended Age: 10+ years Field of use: indoor and outdoor Battery: 3.7V LiPo; 600mAh Controller: 2.4 GHz Range : approx. 80 meter Vers.: 1.1 © Copyright 2016 ACME the game company GmbH ACME the game company...

  • Seite 16: Safety Advice

    Safety Advice WARNING: SERVICE & SUPPORT NOTE THE FOLLOWING ADVICE, ACME the game company GmbH TO AVOID DAMAGES AND SHORTCUTS: Boikweg 24 ONLY USE RECOMMENDED SPARE PARTS DO NOT DISSAMBLE THE PRODUCT 33129 Delbrück INNER PARTS CAN BE REPAIRED BY THE USER.

  • Seite 17: Content Of The Box

    (integrated) 1x LiPo Battery 600mAh 3.7V 1x Manual 1x USB-Card Reader 1x Screw driver 4x Propeller Guards 4x Spare rotors 2x Landing gears For using, you will additionally require 6 AA-batteries and a micro SD card. ACME the game company...
  • Seite 18 In order to optimally balance the model in the air, you can adjust the attitude by pressing the trim buttons. Please note! Do not fly if there are people, animals or obstacles nearby! Do not fly at strong wind or bad weather! Make sure that you are allowed to fly in the selected area! ACME the game company...

  • Seite 19: Charging The Battery

    The zoopa Q 420 cruiser is a RTF (Ready-to-Fly) model. For activation, you additionally require 6x 1.5V AA mignon batteries for the controller. ACME the game company GmbH assumes no liability for privacy violations and damage to private property caused by the user of the model.
  • Seite 20 Mounting the landing gears and propeller guards Only a few steps are required to start flying. Put the two landing gears in the provided holes on the bottom of the zoopa Q 420. To mount the propeller guards, please follow these steps:...

  • Seite 21: Inserting The Battery

    Now keep pressed the upper left button while you switch on the controller. Once the controller is activated, move the gas stick (left) up and down again. Pairing is now successful and the model is ready to fly. ACME the game company...
  • Seite 22 A beep- sound will confirm the setting. The different modes are being displayed by various sounds. 1 - Beginner (60% amplitude/ motor power) 2 - Beginner plus (70% amplitude/ motor power) 3 – Advanced (80% amplitude/ motor power) 4 – Professional (100% amplitude/ motor power) ACME the game company...
  • Seite 23 Turn Move the left stick to the left or right to perform a turn around the own axis. Forwards / Backwards Move the control stick (right) up and down to fly forward and backward. ACME the game company...
  • Seite 24 To perform a 360° flip, press the upper right button as shown below. By pressing the button, you can now move the model at it own tilting axis. Make sure that you have sufficient space and flight height (min 2m) when performing this. ACME the game company...

  • Seite 25: Battery Care

    - Disconnect the battery from the model - Store at room temperature - When not using, make sure the battery will be charged every 3 months If these steps are not being followed, the battery might get damaged. ACME the game company...

  • Seite 26: Troubleshooting

    The model shows a The motor is worn out Check all motors and replace it if needed weak performance You can contact us anytime if you have further problems! Please find our details at the “Service & Support” section. ACME the game company...
  • Seite 27 ACME the game company...

  • Seite 28: Accessories And Spares

    » By services rendered under warranty, the warranty period is not extended. » So far there is no warranty case to ACME the game company reserves the right to charge the customer for replacement, repair, or shipping costs. The customer will be informed in advance.

  • Seite 29: Manuel D'utilisation

    Taille: 350x350x80mm Poids: 106g Age Recommandé: 10 ans et + Champs d’utilisation: intérieur et extérieur Batterie: 3.7V LiPo; 600mAh Télécommande: 2.4 GHz Portée: approx. 80 mètres Vers.: 1.1 © Copyright 2016 ACME the game company GmbH ACME the game company...

  • Seite 30: Conseils De Sécurité

    Conseils de sécurité Avertissements: Il est indispensable de suivre les instructions ci-après SERVICE & SUPPORT afin d’éviter d’endommager votre caméra: ACME the game company GmbH -NE PAS UTILISER LE PRODUIT EN CONDITIONS Boikweg 24 PLUVIEUSES. -N’UTILISER QUE LES ACCESSOIRES 33129 Delbrück...

  • Seite 31: Contenu De La Boite

    1x Accu LiPo 600mAh 3.7V 1x Manuel / 1x Tournevis 1x Lecteur de carte USB 4x Protection rotor 4x Hélices de rechange 2x Train d’atterrissage Pour utiliser votre modèle 6 piles AA et une carte SD sont nécessaires. ACME the game company...

  • Seite 32: Réglages Et Fonctions

    Note importante! Ne pas voler en présence de personnes ou d’animaux pouvant être des obstacles ! Ne pas voler en cas de vent fort ou de mauvais temps Assurez-vous d’avoir l’autorisation de voler dans la zone souhaitée! ACME the game company...

  • Seite 33: Charge De La Batterie

    Afin de procéder à sa mise en marche, vous aurez besoin de 6 piles 1.5V AA pour la télécommande. ACME the game company GmbH ne pourra être tenues comme responsable en cas de violation de la vie privée, de dommages causés aux biens et aux personnes par le modèle.
  • Seite 34 Quelques étapes sont nécessaires avant le premier vol de votre modèle. Commi illustré ci-après vous devez dans un premier temps placer les deux jambes du train d’atterrisage dans les encoches situées en dessous du zoopa Q 420. Pour monter les protections des rotors, vous devez procéder comme suit : -Enlever la vis située sur la face arrière de chaque bras du modèle...

  • Seite 35: Mise En Place De La Batterie

    Actionner le manche de l’accélérateur en effectuant un déplacement haut bas de celui-ci. Le modèle est prêt à voler maintenant. ACME the game company...
  • Seite 36 1 - Débutant (Débattement à 60% / puissance moteur) 2 - Débutant plus (Débattement à 70% / puissance moteur) 3 - Avancé (Débattement 80% / puissance moteur) 4 - Professionnel (Débattement 100% / puissance moteur) ACME the game company...

  • Seite 37: Premier Vol

    Agir sur le manche de gauche (de gauche à droite) ppour que le modèle effectue une rotation sur son axe. Avant / Arrière Agir (d’avant en arrière) sur le manche de contrôle (droite) pour que le modèle avance ou recule. ACME the game company...
  • Seite 38 Pour réaliser un 360°, vous devez appuyer sur le bouton situé en haut à droite de l’émetteur. Vous pourrez alors réaliser un flip sans avoir aucune autre manipulation à effectuer. Assurez-vous d’avoir assez d’espace pour réaliser cette figure. ACME the game company...

  • Seite 39: Entretien De La Batterie

    - Déconnecter la batterie du modèle - Conserver à température ambiente -Lorsque vous n’utilisez pas le modèle, la batterie doit être chargée tous les trois mois Si vous ne respectez pas ces étapes, la batterie de votre modèle pourrait être endommagée. ACME the game company...

  • Seite 40: Remplacement Des Rotors

    Vérifier les moteurs et si besoin changez les. vol sont réduites leur efficacité N’hésitez pas à nous contacter si vous avez des problèmes qui ne sont pas évoqués dans cette section! Pour cela, consulter la rubrique “Service & Support” de notre site internet. ACME the game company...
  • Seite 41 ACME the game company...

  • Seite 42: Garantie

    " Les produits ou composants qui seraient retournés à la société ACME the game company deviendraient alors sa propriété. "La société ACME the game company se réserve le droit de facturer au client toute réparation qui pourrait dépasser le cadre de la garantie. Le client sera préalablement informé.
