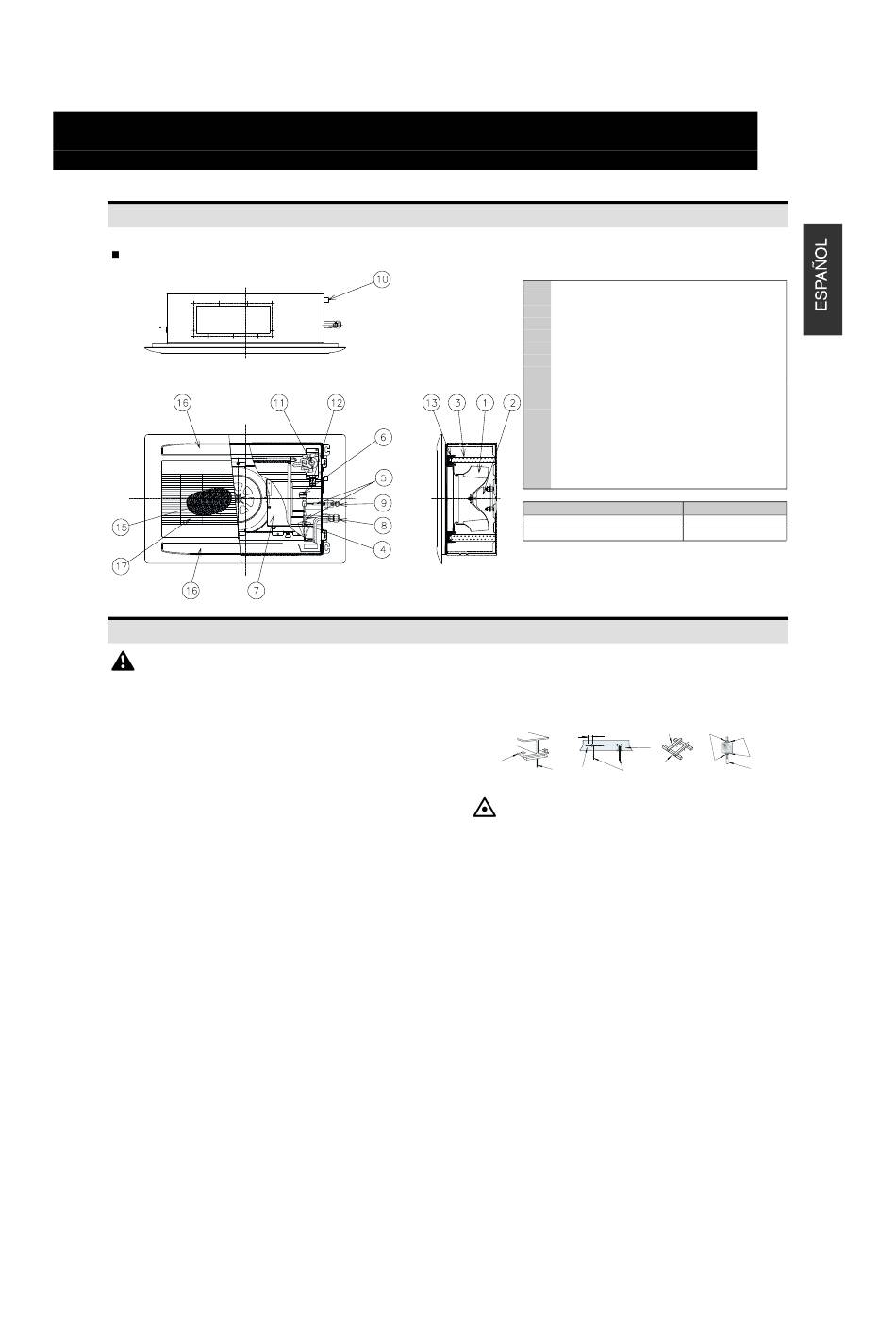

1. NOMBRE DE LAS PIEZAS

RCD
2. INSTALACIÓN DE LAS UNIDADES
ADVERTENCIA:
- Compruebe que los accesorios se han incluido con la
unidad interior.
- No instale las unidades interiores en el exterior. De lo
contrario, podrían derivarse riesgos o producirse
fugas eléctricas.
- Tenga en cuenta la distribución de aire desde cada
unidad interior hacia el espacio de la habitación y
seleccione una ubicación adecuada para obtener una
temperatura uniforme del aire en la habitación. Se
recomienda instalar las unidades interiores a una
distancia comprendida entre 2,3 y 3 metros del nivel
del suelo. Si la unidad se instala a una altura superior
a 3 metros, se recomienda utilizar un ventilador para
obtener una temperatura uniforme del aire en la
habitación.
- Evite los obstáculos que puedan obstruir la entrada
de aire o su caudal de descarga.
- Tenga en cuenta los siguientes puntos cuando instale
las unidades interiores en un hospital u otros lugares
en los que existan ondas electrónicas procedentes de
equipos médicos, por ejemplo.
- No instale las unidades interiores donde las ondas
electromagnéticas se irradien directamente a la caja
eléctrica, el control remoto o el cable de éste.
- Prepare una caja de acero e instale el control remoto
en ella. Prepare un conductor de acero y tienda el
cable del control remoto en el mismo. Conecte a
continuación el cable de tierra a la caja y al tubo.
- Instale un filtro de ruido en caso de que la fuente de
alimentación emita ruidos molestos.
- Este tipo de unidad interior no utiliza un calentador
eléctrico. Esta prohibido instalar un calentador
eléctrico en el lugar de instalación.
NOMBRE DE LAS PIEZAS
Nº Nombre de la pieza
1
Ventilador
2
Motor del ventilador
3
Intercambiador de calor
4
Distribuidor
5
Válvula de expansión
6
Caja de control eléctrico
7
Conexión del refrigerante de gas
8
Conexión del tubo de líquido refrigerante
9
Conexión de la tubería de desagüe
Motor para el mecanismo de descarga del
10
desagüe
11
Interruptor del flotador
12
Bandeja de desagüe
13
Panel
14
Filtro de aire
15
Salida de aire
16
Entrada de aire
Modelo
RCD-(1.0~3.0)
RCD-(4.0~5.0)
- Monte los pernos de suspensión usando el tamaño
M10 (W3/8) como se indica a continuación:
Barra de madera
(60 mm a 90 mm cuadrados)
Para losa de hormigón
de 150~160 mm
Hormigón
Viga en I
Acero
Perno de
Pernos de suspensión
anclaje
(W3/8 o M10)
PRECAUCIÓN:
- No instale las unidades interiores en entornos
inflamables para evitar riesgos de incendio o explosión.
- Asegúrese de que el techo es lo suficientemente
resistente. De lo contrario, la unidad puede caer sobre
usted.
- Instale las unidades interiores, la unidad exterior, el
control remoto y el cable a una distancia mínima de 3
metros aproximadamente de radiaciones fuertes de
ondas electromagnéticas (por ejemplo, las generadas
por equipos médicos).
- No instale las unidades interiores en una cocina o
taller de maquinaria en los que el vapor de aceites o
brumas fluyan hacia las unidades. El aceite se
depositará en el intercambiador de calor, lo que
puede reducir el rendimiento de la unidad y causar
deformaciones. En el peor de los casos, el aceite
puede dañar las piezas de plástico de la unidad
interior.
- Para evitar la corrosión de los intercambiadores de
calor, no instale las unidades interiores en entornos
ácidos o alcalinos.
Cuando levante o traslade la unidad interior, emplee
-
eslingas adecuadas para evitar daños y asegúrese
de no dañar el material aislante de la superficie de
las unidades.
1
1
Panel
P-G23DWA1
P-G46DWA1
Tuercas
Arandelas
cuadradas
Viga de madera
Perno de eslinga
(W3/8 o M10)
