Samsung MCM-A200 Installationshandbuch
Samsung MCM-A200 Installationshandbuch

Samsung MCM-A200 Installationshandbuch

System air conditioner

Werbung

INSTALLATION MANUAL
MANUAL DE INSTALACIÓN
MANUEL D'INSTALLATION
MANUALE D'INSTALLZIONE
MANUAL DE INSTALAÇÃO
INSTALLATIONS-HANDBUCH
E°XEIPI¢IO E°KATA™TA™H™
àçëíêìäñàü èé ìëíÄçéÇäÖ

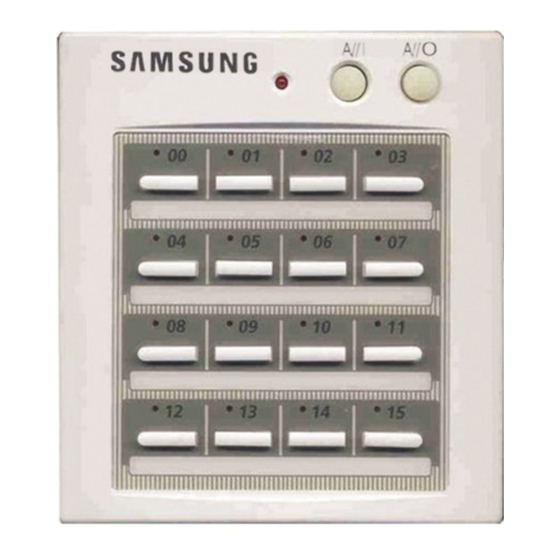

Centralized Controller
MCM-A200, A200U
MCM-A201, A201U
System Air Conditioner
Aire acondicionado sistemático
Climatiseur numérique multifonctionnel
Sistema Aria Condizionata
Sistema Ar Condicionado
Klimaanlage System
™‡ÛÙËÌ· ∫ÏÈÌ·ÙÈÛÌÔ‡
ëËÒÚÂÏÌ˚È ÇÓÁ‰Û¯Ì˚È äÓ̉ˈËÓÌÂ
E S F I P D G R A DB98-12722A(2)

Werbung

loading

Inhaltszusammenfassung für Samsung MCM-A200

  • Seite 1 MANUAL DE INSTALACIÓN MANUEL D’INSTALLATION MANUALE D’INSTALLZIONE MANUAL DE INSTALAÇÃO INSTALLATIONS-HANDBUCH E°XEIPI¢IO E°KATA™TA™H™ àçëíêìäñàü èé ìëíÄçéÇäÖ Centralized Controller MCM-A200, A200U MCM-A201, A201U System Air Conditioner Aire acondicionado sistemático Climatiseur numérique multifonctionnel Sistema Aria Condizionata Sistema Ar Condicionado Klimaanlage System ™‡ÛÙËÌ· ∫ÏÈÌ·ÙÈÛÌÔ‡...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Dieses Aufstellungshandbuch erklärt wie der Zentralisierte Kontrollapparat installiert wird, der zur Innenraumeinheit angeschloßen ist. Für die Installation der wählbaren Zubehör-teile, siehe das geeignete Aufstellungshandbuch. Bitte dieses Aufstelllungshandbuch für die Installation VORWARNUNG des Produkts sorgfältig lesen und kontrollieren, ob der Zentralisierte Kontrollapparat korrekt installiert ist.
  • Seite 3 Zentralisierte Kontrollapparat Installation Zubehör-teile Zentralisierter Kabel-bindung Kabel Schellen M4x16 Blech Gebrauchsan- Aufstellungs- Kontrollapparat (1) Schrauben (7) weisung (1) handbuch (1) Wenn Sie Zentralisierte Kontrollapparat installieren möchten, müßen Sie der wählbare Sender in der Außeneinheit installieren. Draht-diagramm Jede Außeneinheit, die mit dem gleichen Zentralisierten Kontrollapparat angeschloßen ist, muß...
  • Seite 4: Zuweisung Der Adresse

    Zentralisierte Kontrollapparat Installation (forts.) Sender Installation Sender 1 CN12 CN01 (BLAU) (BLAU) Sender 2 CN02 (ROT) Außeneinheit PCB Blau Sender 3 Rückseite des Zentralisierten Kontrollapparats AC Strom- versorgung Zuweisung der Adresse Der Pfeil des Rotor-schalters auf dem Sender zur geeigneten Position drehen. Die Sender, die mit den gleichen Zentralisierten Kontrollapparate kontrolliert sind, müßen verschiedene Adressen haben.
  • Seite 5: Aufstellung Der Option Schalter

    Aufstellung der Option Schalter Wenn der Benutzer nur den Zentralisierten K1 K2 K3 K4 Kontrollapparat verwenden möchten SW03 Der Zentralisierte Kontrollapparat zu verwenden, stellen der K2 DIP Schalter (SW03) auf der Innenraumeinheit PCB zur "OFF" Position ein. Die Nummer der Tasten auf dem Zentralisierten Kontrollapparat sind bei den RMC Adressen der Innenraumeinheit entschieden werden.
  • Seite 6 Zentralisierte Kontrollapparat Installation (forts.) Wenn der Benutzer den Zentralisierten Kontrollapparat und die Fernbedienung gleichzeitig verwenden möchten. Der Zentralisierte Kontrollapparat zu verwenden, stellen der K2 DIP Schalter (SW03) auf der Innenraumeinheit PCB zur "OFF" Position ein. Die Nummer der Tasten auf dem Zentralisierten Kontrollapparat sind bei den RMC Adressen der Innenraumeinheit entschieden werden.
  • Seite 7 Die Draht-fernbedienung zu verwenden, stellen der K1 DIP K1 K2 K3 K4 Schalter (SW03) auf der Innenraumeinheit PCB zur "OFF" SW03 Position ein. Für mehrere Auskünfte beziehen sich auf untere Tabelle. Schalter Die Draht- Zentralisierte fernbedienung Kontrollapparat nicht verwenden nicht verwenden Die Draht- Zentralisierte fernbedienung...
  • Seite 8: Installation Des Zentralisierten Kontrollapparats & Drahtfernbedienungsapparats

    Zentralisierte Kontrollapparat Installation (forts.) Installation des Zentralisierten Kontrollapparats & Draht- fernbedienungsapparats Installation des 1 Zentralisierten Kontrollapparats, der 4 Außeneinheiten und der 12 Innenraumeinheiten An der Außeneinheit 1 und 2 angeschloßene 6 Innenraumeinheiten können mit der "Einzelne Kontrolle" Fernbedienung und dem Zentralisierten Kontrollapparat kontrolliert werden. An der Außeneinheit 3 angeschloßene 3 Innenraumeinheiten können gruppenweise mit der "Gruppe Kontrolle"...
  • Seite 9 Die DIP Schalter auf dem Zentralisierten Kontrollapparat PCB einstellen und ein Niveau setzen. Das wird dem Benutzer ermöglichen, die Innenraumeinheiten die zum Zentralisierten Kontrollapparat angeschloßen ist, nach dem Set-niveau zu kontrollieren. MCM-A200/A200U Schalter DIP Schalter Bedeutung Unter den verschiedenen Kontrollapparates, wie der Zentralisierte...
  • Seite 10 Zentralisierte Kontrollapparat Installation (forts.) Wenn die Draht-fernbedienung und der Zentralisierte Kontrollapparat gleichzeitig verwendet werden, beziehen sich auf untere Tabelle. Haupt Mode (Nr.4 DIP Zugehörige Mode Draht- fernbedienung Schalter "OFF") (Nr.4 DIP Schalter "ON") Die Draht-fernbedienung hat Die Draht-fernbedienung hat Zentraliserter den Vorrang vor dem keinen Vorrang vor dem Kontrollappart...
  • Seite 11 Memo...
  • Seite 12 THIS AIR CONDITIONER IS MANUFACTURED BY: ESTE AIRE ACONDICIONADO HA SIDO FABRICADO POR: CE CLIMATISEUR EST FABRIQUE PAR: QUESTO CONDIZIONATORE D’ARIA È PRODOTTO DA: ESTE APARELHO DE AR CONDICIONADO É FABRICADO POR: DIESE KLIMAANLAGE IST FABRIZIERT VON: AYTH H ™Y™KEYH KATA™KEYA™THKE A¶O: ùíéí...
