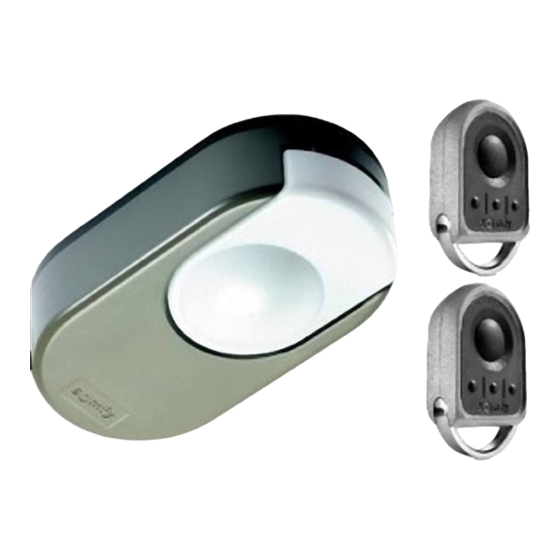

SOMFY Dexxo Pro 1000 RTS Montageanleitung
Vorschau ausblenden Andere Handbücher für Dexxo Pro 1000 RTS:

Werbung

INHALT
ALLGEMEINES ������������������������������������������������������������� 2
SICHERHEITSVORSCHRIFTEN ����������������������������������������������� 2
Sicherheitsvorschriften
PRODUKTBESCHREIBUNG �������������������������������������������������� 2
VOR DER MONTAGE PRÜFEN ������������������������������������������������ 3
MONTAGE ���������������������������������������������������������������� 3
PROGRAMMIERUNG �������������������������������������������������������� 5
FUNKTIONSTEST ���������������������������������������������������������� 5
ANSCHLUSS DES ZUBEHÖRS ������������������������������������������������ 6
EINSTELLUNG ������������������������������������������������������������� 7
LÖSCHEN DER FUNKHANDSENDER UND ALLER EINSTELLUNGEN ���������������� 9
SPERREN DER PROGRAMMIERUNG ������������������������������������������ 9
WIEDEREINBAU DER ABDECKUNGEN ����������������������������������������� 9
FEHLERSUCHE ������������������������������������������������������������ 9
TECHNISCHE DATEN ������������������������������������������������������ 11
2
2
2
2
3
3
3
3
5
5
5
5
5
5
6
6
7
7
9
9
9
9
10
10
11
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SOMFY Dexxo Pro 1000 RTS

  • Seite 1: Inhaltsverzeichnis

    INHALT ALLGEMEINES ������������������������������������������������������������� 2 SICHERHEITSVORSCHRIFTEN ����������������������������������������������� 2 Warnung Sicherheitsvorschriften PRODUKTBESCHREIBUNG �������������������������������������������������� 2 Lieferumfang Anwendungsbereich VOR DER MONTAGE PRÜFEN ������������������������������������������������ 3 Vorbereitende Prüfungen Sicherheitsvorschriften MONTAGE ���������������������������������������������������������������� 3 Montagehöhe Montageanleitung PROGRAMMIERUNG �������������������������������������������������������� 5 Beschreibung der Programmiertasten Selbstlern-Funktion Einlernen der Funksender für die Betriebsart «Vollöffnen» FUNKTIONSTEST ����������������������������������������������������������...
  • Seite 2: Allgemeines

    - eine Hochleistungs-Führungsschiene - den “Bausatz für teilweise oder nicht nach außen überragende Schwingtore” Art. Nr.: 2400458. Einige dieser Tore können nicht mit einem Antriebssystem ausgestattet werden, bitte wenden Sie sich an den Technischen Dienst von SOMFY. Torgröße (Abb. 3)
  • Seite 3: Vor Der Montage Prüfen

    Für die Torhöchstlaufpunkte kann der Laufweg optimiert werden: • Durch 90°-Montage des Antriebskopfes (Abb. 7- • Durch Befestigung des Sturzwinkels an der Decke mit einem Abstand von maximal 200 mm zum Sturz (Abb. 5- • Durch Versetzen des Führungsarms. VOR DER MONTAGE PRÜFEN Vorbereitende Prüfungen Das Garagentor muss ohne zu verkanten von Hand leicht zu öffnen und zu schließen sein.
  • Seite 4: Programmierung

    Befestigung des Antriebs an der Garagendecke (Abb. 8 bis 10) Befestigung am Sturzwinkel (Abb. 8) Befestigung an der Decke • Direkt an der Decke: Befestigung direkt an der Decke mit der Führungsschiene (Abb. 9). Es ist möglich, Befestigungspunkte am Antriebskopf zu nutzen (Abb. 9- •...
  • Seite 5: Beschreibung Der Programmiertasten

    Beschreibung der Programmiertasten Selbstlern-Funktion Fig. 16 . 2 Sek. drücken: Einlernen der Funkhandsender . 7 Sek. drücken: Löschen der Funkhandsender . 0,5 Sek. drücken: Öffnen und Schließen des Einstellmenüs . 2 Sek. drücken: Aktivieren der Selbstlern-Funktion . 7 Sek. drücken: Löschen der Selbstlern-Funktion und der Einstellungen .
  • Seite 6: Anschluss Des Zubehörs

    ANSCHLUSS DES ZUBEHÖRS Beschreibung des Zubehörs Fig. 21 Nr. in Abb. Beschreibung Nr. in Abb. Beschreibung Warnleuchte Schlupftürkontakt-Set Außenbeleuchtung Lichtschranken Codetaster Reflexions Lichtschranke Schlüsseltaster Sicherheitsleiste Antenne Sirene Notstrom-Akku Elektrischer Anschluss des Zubehörs Fig. 21 bis 30 Spannungsversorgung des Antriebs vor jedem Eingriff an den Zubehörprodukten unterbrechen. Wenn die Anzeige nach dem Eingriff weiterhin nicht aufleuchtet, Verkabelung überprüfen (Kurzschluss oder Falschpolung möglich).
  • Seite 7: Einstellung

    EINSTELLUNG Allgemeines Einstellungsschema Fig. 31 Bedeutung der verschiedenen Einstellungen Code Bezeichnung Werte Anmerkungen Betriebsart Vollöffnen 0: Toggel Mode Jeder Druck auf die Funksendertaste führt zur Bewegung des Antriebs (Ausgangsposition: Tor geschlossen) gemäß folgendem Zyklus: Öffnen, Stopp, Schließen, Stopp, Öffnen ... 1: Sequenziell + Zeitverzögerung für Im sequenziellen Modus mit Zeitverzögerung für das das Schließen...
  • Seite 8: Löschen Der Funkhandsender Und Aller Einstellungen

    Code Bezeichnung Werte Anmerkungen Öffnungsgeschwindigkeit 0: Mindestgeschwindigkeit: ca. 3,5 cm/s 9: Höchstgeschwindigkeit: ca. 18 cm/s Wahl der 0: Richtung 1: alle Torarten außer Falls dieser Parameter geändert wird, müssen der Endanschlag und der Öffnungsrichtung (Torart) Pendeltüren Selbstlernzyklus erneut eingestellt werden. 1: Richtung 2: Pendeltür Anzeige Wartung 0: Keine Anzeige...
  • Seite 9: Löschen Der Funkhandsender

    Löschen der Funkhandsender Fig. 38 Auf die „PROG“-Taste drücken, bis die Lampe blinkt (7 Sek.). Dadurch werden alle eingelernten Funkhandsender gelöscht. Rücksetzen aller Einstellungen Fig. 39 Auf die „SET“-Taste drücken, bis die Lampe erlischt (7 Sek.). Es werden die Einstellungen des Selbstlernzyklus gelöscht und die Werkseinstellung wieder hergestellt. SPERREN DER PROGRAMMIERUNG (Abb.
  • Seite 10: Anzeige Der Fehlercodes Und Störungen

    Störungen der Elektronikkarte. Notstrombatterie), ein paar Minuten warten und wieder einstecken. Einen Selbstlernzyklus durchführen. Wenn die Störung weiter besteht, bitte den technischen Kundenservice von Somfy kontaktieren. Einbrucherkennung Dies wird angezeigt, wenn eine Aktion Drücken Sie auf eine Taste des eingelernten Funksenders, um außerhalb der Garage stattgefunden hat...
  • Seite 11: Technische Daten

    TECHNISCHE DATEN Dexxo Pro 800 RTS Dexxo Pro 1000 RTS ALLGEMEINE DATEN Spannungsversorgung 230 V - 50 Hz Maximale Leistungsaufnahme Stand-by - im Betrieb 5 W - 600 W (mit 500 W Außenbeleuchtung) Zugkraft Spitzenbelastung 800 N 1000 N Anfangsbelastung (1)
