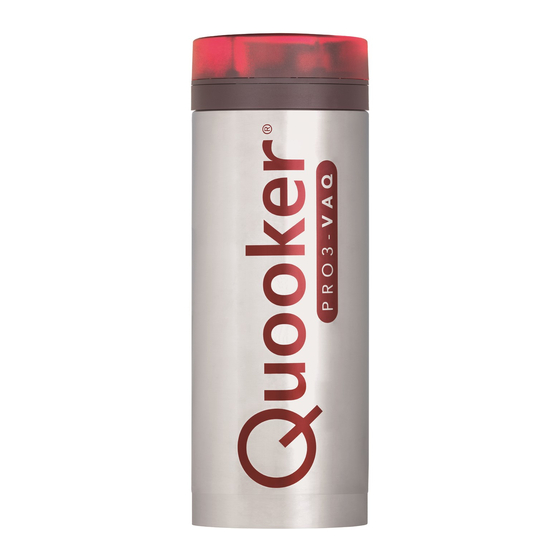

Quooker PRO3-VAQ Installationsanleitung
Vorschau ausblenden
Andere Handbücher für PRO3-VAQ:
- Installationsanleitung (19 Seiten) ,
- Installationsanleitung (15 Seiten) ,
- Installationsanleitung (15 Seiten)
Verwandte Anleitungen für Quooker PRO3-VAQ
Inhaltszusammenfassung für Quooker PRO3-VAQ
- Seite 1 Installationsanleitung VAQ Bitte lesen Sie vor der Installation zunächst diese Anleitung...
-
Seite 2: Installation, Pflege Und Garantie
Druck-Dreh-Bedienknopf versehen. Installation, Pflege und Garantie Die Installation des Quookers kann überall dort erfolgen, wo eine Wasserleitung und eine Steckdose vorhanden sind. Der Quooker wird mit einem praktischen Anschluss-Set (einschliesslich der benötigten Sicherheitsgruppe) für eine problemlose Montage geliefert. -
Seite 3: Technische Spezifikationen
-Filterpatrone High Temperature Activated Carbon Konformitätserklärung Peteri B.V., Staalstraat 13, 2984 AJ Ridderkerk (Niederlande) erklärt hiermit eigenverantwortlich, dass die Produkte Quooker PRO3-VAQ und PRO7-VAQ hergestellt sind gemäss den Bestimmungen der Richtlinien: - 72/23/EEC Niederspannungsrichtlinie - 89/336/EEC EMV-Richtlinie - 97/23/EG Druckgeräterichtlinie... -
Seite 4: Inhalt Der Verpackung
Inhalt der Verpackung 1. Quooker-Reservoir 2. Quooker-Hahn 3. Ablaufrohr, Halterung, Aufkleber, Zulauf-T-Stück, Verbindungsschlauch, Ablauftrichter, Schlauchtülle, drei Fiberringe, Schwarzer Dichtungsring, Überwurfmutter mit drei Dichtungsringen, flexibler Abflusschlauch, Abfluss-Y-Stück 4. Quooker-Sicherheitsgruppe Quooker-Prospekt, Installationsanleitung und Tipps für den Gebrauch... -
Seite 5: Übersicht Quooker-Installation
Übersicht Quooker-Installation Wir empfehlen Ihnen die folgende Reihenfolge bei der Installation einzuhalten: A. Loch bohren B. Hahn montieren C. Wasser anschliessen D. Ablauf anschliessen E. Reservoir anschliessen... - Seite 6 1 Loch bohren Wählen Sie – unter Berücksichtigung des jeweiligen Spülbeckens und der Mischbatterie – eine geeignete Stelle für den Quooker-Hahn (siehe Beispiele). Bohren Sie mit einem passenden Bohrer ein Loch von 32-35 mm in die Arbeitsplatte oder das Spülbecken.
-
Seite 7: Quooker-Hahn Montieren
Quooker-Hahn montieren • ACHTUNG! Die Gesamtlänge des Quooker-Schlauches beträgt rund 50 cm. Das Reservoir muss also nahe am Hahn montiert werden. Ein Verlängerungsschlauch ist bei Bedarf lieferbar. 1 Quooker-Hahn durch die Arbeits- platte schieben Schieben Sie den Hahn durch das Loch in der Arbeitsplatte oder Spüle. - Seite 8 Wasser anschliessen • ACHTUNG! Der Quooker funktioniert unter Wasserleitungsdruck und muss immer mit der mitgelieferten Sicherheitsgruppe montiert werden. • Der Quooker Kochend-Wasser-Hahn muss gemäss den vor Ort geltenden Vorschriften angeschlossen werden. 1 Kaltwasser- leitung demontieren Sperren Sie das Eckventil ab und lösen Sie den Kaltwasserschlauch.
- Seite 9 Ablauf anschliessen • Das Quooker-Reservoir lässt beim Erhitzen Expansionswasser über den Trichter der Sicherheitsgruppe ab. • Der Trichter kann mit Hilfe des mitgelieferten Ablaufschlauches einfach am Abfluss angeschlossen werden. • Versuchen Sie den Höhenunterschied zwischen dem Trichter der Sicherheits- gruppe und dem Anschluss am Abfluss so gross wie möglich zu halten.
-
Seite 10: Elektrischer Anschluss
Reservoir anschliessen • ACHTUNG! Schalten Sie den Quooker erst ein, wenn das Reservoir mit Wasser gefüllt ist. • Das Quooker-Reservoir ist mit einem drei-adrigen Netzkabel mit geerdetem Stecker versehen. • Der Quooker-Hahn ist mit einem Kontrolllämpchen versehen. Dieses Lämpchen zeigt an, ob das Heizelement aktiviert ist. -
Seite 11: Reservoir Entkoppeln
Ausströmtemperatur des Wassers! 3 Absperren Schliessen Sie das Absperrventil der Sicherheitsgruppe. Überprüfen Sie, ob sich der Druck im Quooker abgebaut hat, indem Sie den Quooker-Hahn wie- der öffnen. Es sollte nun kein Wasser mehr fliessen. 4 Entkoppeln Lösen Sie die Schlauchanschlüsse, und... - Seite 12 Q U O O K E R S C H W E I Z A G Kasernenstrasse 1 CH-8184 Bachenbülach Tel +41 (0)43 4112030 Fax +41 (0)43 4112039 E-Mail info@quooker.ch Internet www.quooker.ch...
