Inhaltszusammenfassung für Honda ECT6500
- Seite 1 POWER EQUIPMENT STROMERZEUGUNGSAGGREGAT EC2200 - EC4000 - EC6000 - ECT6500 BEDIENUNGSANLEITUNG EC2200K3 Honda Europe Power Equipment S.A. EC4000K2 Pôle 45 - Rue des Châtaigniers EC6000K2 45140 ORMES - FRANCE ECT6500K2 * 00X34 ZD5 F46*...
-
Seite 2: Inhaltsverzeichnis
EC6000 - ECT6500 ........ -
Seite 3: Einführung
EINFÜHRUNG Sie haben soeben ein Stromerzeugungsaggregat von Honda erworben, und wir möchten uns für das Vertrauen, das Sie uns damit entgegenbringen, bedanken. Dieses Handbuch haben wir für Sie zusammengestellt, um Sie mit Ihrem. Stromerzeugungsaggregat vertraut zu machen. Wir empfehlen Ihnen, es vor dem Gebrauch der Maschine aufmerksam durchzulesen, damit Sie die notwendigen Vorsichtsmaßnahmen... -
Seite 4: Sicherheitshinweise
Kapitel der Bedienungsanleitung finden. EC4000 / EC6000 / ECT6500 EC2200 Dieses Stromerzeugungsaggregat von Honda ist so ausgelegt, daß ein sicherer und zuverlässiger Betrieb gewährleistet ist, wenn die Weisungen beachtet werden. Vor der Inbetriebsetzung des Stromerzeugungsaggregates muß das Handbuch gelesen und verstanden werden. Andernfalls besteht die Gefahr einer kôrperlichen... -
Seite 5: Typenschild Der Machine
SICHERHEITSHINWEISE Verbinden Sie den Stromerzeuger nicht mit der Hausinstallation oder dem öffentlichen Stromnets. STOP THE ENGINE BEFORE REFUELING. DESLIGUE O MOTOR ANTES DE ABASTECER. ARRETEZ LE MOTEUR AVANT DE REFAIRE LE PLEIN. VOR AUFTANKEN MOTOR ABSTELLEN. STÄNG AV MOTORN FÖRE BRÄSLEPÄFYLLNING. ARRESTARE IL MOTORE PRIMA DI FARE RIFORNIMENTO. - Seite 6 SICHERHEITSHINWEISE 1. Der Benutzer des Stromerzeugungsaggregates muß sämtliche Steuerfunktionen kennen und in der Lage sein, das Aggregat schnell abzuschalten. Personen, die mit den Weisungen nicht vertraut sind, dürfen das Stromerzeugungsaggregat keinesfalls bedienen. 2. Darauf achten, daß Kinder unter vierzehn Jahren und Tiere keinen Zugang zum Stromerzeugungsaggregat haben, wenn dieses in Betrieb ist.
-
Seite 7: Allgemeine Beschreibung
ALLGEMEINE BESCHREIBUNG EC2200 (Als Vorlage für die Abbildungen dieser Beschreibung diente der Typen F, GV) [19] [8-8’] [10] [11] [18] [13] [17] [16] [8-8’] [15] [12] [14-14'] [1] Kraftstoff-Einfüllverschluß [11] Schalldämpfer [2] Kraftstofftank [12] Thermischer Schutzschalter [3] Hebel des Choke mit Aufrollautomat [13] Ausgangsbuchsen 230V/16A (blau) Typen B, IT [4] Kraftstoffhahn [14] Ausgangsbuchsen 230V/16A (schwartz) Typ F,... -
Seite 8: Ec4000

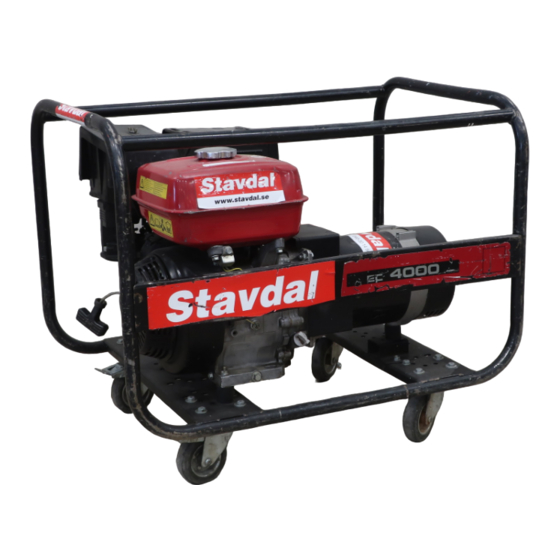

ALLGEMEINE BESCHREIBUNG EC4000 (Als Vorlage für die Abbildungen dieser Beschreibung diente das Modell EC4000, Typen F, GV). [17] [10] [11] [8-8'] [12] [12] [13'] [16] [13"] [12] [15] [13'] [14] [13] [8-8'] [13] [1] Kraftstoff-Einfüllverschluß [10] Etikett mit Merkmalen [2] Kraftstofftank [11] Schalldämpfer [3] Hebel des Choke mit Aufrollautomat [12] Thermischer Schutzschalter... -
Seite 9: Ec6000 - Ect6500
ALLGEMEINE BESCHREIBUNG EC6000 - ECT6500 (Als Vorlage für die Abbildungen dieser Beschreibung diente das Modell ECT6500, Typen F, GV). [14] EC6000 F [12] EC6000 GV [14] [17] [19] [10] [8-8'] [11] EC6000 IT [14] [12] [14] [19] [12] [14'] EC6000 B... -
Seite 10: Prüfungen Vor Dem Einsatz Der Maschine
Motorschäden die Folge sein. • Nicht waschaktives Öl oder Pflanzenöl sollte nicht verwendet werden. Honda Viertakt-Öl oder ein gleichwertiges, hoch-waschaktives Motorenöl der Klasse API, Kategorie SG, SF, CC, CD, verwenden. Das Öl SAE 10W30 kann unter allgemeinen Einsatzbedingungen bei sämtlichen Temperaturen verwendet werden ; allerdings sollte die für die Durchschnittstemperatur des Einsatzbereiches geeignete Viskosität der Tabelle... -
Seite 11: Überprüfung Des Benzinstandes
Verwenden Sie ausschließlich bleifreies Benzin 95 oder 98. Alkoholhaltiges Benzin Alkoholhaltiges Benzin sollte nicht verwendet werden. Wird dieser Kraftstoff dennoch verwendet, darauf achten, daß seine Oktanzahl dem von Honda empfohlenen Wert entspricht. Es gibt zwei unterschiedliche Benzin/Alkohol-Gemische: ein ethanolhaltiges und ein methanolhaltiges Gemisch. -
Seite 12: Bedienung
BEDIENUNG ANLASSEN DES MOTORS VORSICHT: • Überprüfen, ob keine Geräte an den Ausgangsbuchsen SICHERHEIT des Stromerzeu- gungsaggregates an-geschlossen sind. 1. Den Kraftstoffhahn [1] öffnen (in Pfeilrichtung “ON”), den Chokehebel schließen, indem der Hebel [2] auf das Symbol gestellt wird. HINWEIS: Den Anlasser nicht benutzen, wenn der Mo- tor warm oder die Umgebungstemperatur hoch ist. -
Seite 13: Ölwarnsystem
Wird das Stromerzeugungsaggregat in einer Höhe von über 1800 Meter über dem Meeresspiegel eingesetzt, so sollte am Vergaser eine Kraftstoffdüse mit kleinerem Durchmesser angebracht und die Gemisch-Regulierschraube entsprechend eingestellt werden. Diese Änderungen dürfen nur von einem Honda-Vertragshändler ausgeführt werden. Trotz einer korrekten Anpassung der Kraftstoffversorgung nimmt die Motorleistung je 300 Höhenmeter um 3,5% ab. -
Seite 14: Betrieb Des Stromerzeugungsaggregates
BEDIENUNG BETRIEB DES STROMERZEUGUNGSAGGREGATES Ihr Stromerzeugungsaggregat wurde von Honda so ausgelegt, daß Ihre Sicherheit gewährleistet ist. Es unterstützt Sie bei der Ausführung von Arbeiten oder trägt dazu bei, Ihre Freizeit noch angenehmer zu gestalten. Andererseits stellt es jedoch auch eine... -
Seite 15: Informationen Zum Aufbau Des Stromerzeugungsaggregates
Geräte muß mit den Merkmalen kompatibel sein, die auf den letzten Seiten dieses Handbuches beschrieben sind, - Bei einigen Geräten ist die Anlaufleistung höher als die Nennleistung (Elektromotoren, Kompressoren etc.). Im Zweifelsfall empfehlen wir, Ihren Honda- Vertragshändler zu konsultieren, - Die für jede Ausgangsbuchse spezifizierte maximale Stromstärke nicht überschreiten. -
Seite 16: Inbetriebsetzung
Nähe der Ausgangsbuchsen befindlichen Knopf [1]. Der thermische Schutzschalter ist so ausgelegt, daß er den Merkmalen der Maschine entspricht. Wenn er ausgetauscht werden muß, darauf achten, daß nur ein Originalteil von Honda verwendet wird. EC2200 GV - F - W... -
Seite 17: Wartung
Brände auslösen können, wenn sich entzündliche Materialien in der Nähe befinden. Vor der Ausführung von Wartungsarbeiten den Motor 15 Minuten abkühlen lassen. • Nur Originalteile von Honda oder vergleichbare Teile verwenden. Teile, die nicht für die Bauartmerkmale von Honda ausgelegt sind, können eine Beschädigung des Stromerzeugungsaggregates hervorrufen. -
Seite 18: Ölwechsel
Kante der Einfüllöffnung erreicht. Ölfassungsvermögen: EC2200: 0,6 Liter EC4000 - EC6000 - ECT6500: 1,1 Liter Umweltschutz: Altöl verschmutzt die Umwelt in erheblichem Maße. Es wird daher dringend empfohlen, das Öl in einem undurchlässigen Behälter an einer Tankstelle oder Sammelstelle abzugeben, die das Recycling übernimmt. Altöl darf nicht mit dem Hausmüll entsorgt oder in den Boden, Regenwasserleitungen oder die Kanalisation geleitet werden. - Seite 19 • Das Stromerzeugungsaggregat nicht ohne Luftfilter in Betrieb setzen, da andernfalls der Motor beschädigt werden könnte. EC4000 / EC6000 / ECT6500 1. Die Flügelmutter [1] und die Abdeckung des Luftfilters [2] entfernen. Die Flügelmutter [5] und die Elemente [3] und [4] entfernen, und diese trennen.
-
Seite 20: Reinigung Des Absetzbechers
WARTUNG REINIGUNG DES ABSETZBECHERS Den Kraftstoffhahn schließen. Den Becher [1] und die O-Ring-Dichtung [2] entfernen und diese in einem unentzündlichen Lösungsmittel reinigen. Die Teile vollständig trocknen lassen und wieder anbringen. Den Kraftstoffhahn öffnen und prüfen, ob keine undichten Stellen vorhanden sind. WARTUNG DER ZÜNDKERZE Empfohlene Zündkerzen: BPR-6ES (NGK), W20EPR-U (NIPPONDENSO Co., Ltd.) -
Seite 21: Transport - Lagerung
TRANSPORT - LAGERUNG TRANSPORT DES STROMERZEUGUNGSAGGREGATES Vor dem Transport des Stromerzeugungsaggregates muß überprüft werden, ob sich der Motorschalter in der Position “OFF” befindet. Während des Transports das Stromerzeugungsaggregat immer waagerecht ausrichten und den Kraftstoffhahn schließen, um jedes Risiko eines Kraftstoffverlustes auszuschließen. SICHERHEIT LÄNGER ANDAUERNDE LAGERUNG 1. -
Seite 22: Störungsbeseitigung
Verunreinigung des Kraftstoffkreislaufes oder Benzinfilter verschmutzt. Die Lüftungsöffnung des Kraftstoff-Einfüllverschlusses ist verstopft. Kein Strom an den Der thermische Schutzschalter ist nicht eingerastet. Ausgangsbuchsen. Das an das Stromerzeugungsaggregat angeschlossene Gerät ist defekt. Wenn die Störung nicht beseitigt werden kann, einen Honda-Vertragshändler konsultieren. -
Seite 23: Technische Daten
TECHNISCHE DATEN ABMESSUNGEN UND GEWICHTE EC2200 EC4000 TYPEN F-GV-W-IT F-GV-IT L x l x h (Über alles) (mm) 585 x 435 x 440 800 x 550 x 540 Trockengewich (kg) Fassungsvermögenm des Tanks GENERATOR EC2200 EC4000 TYPEN F-GV-W-IT F-GV-IT EABF EZDJ Nennpannung 115/230... - Seite 24 Gem. Richtlinie der Germeinschaft 89/392/CEE 1.60 m 87 dB(A) 86 dB(A) Garantierter gemäß europäischer Richtlinie 2000/14/EC Schalleistungspegel 97 dB(A) MOTOR EC6000 - ECT6500 Modell GX390 Benzinmotor Motortyp Einzylinder-Viertaktmotor mit obengesteuerten Ventilen Hubraum (Bohrung x Hub) (mm) (88 x 64) Verdichtungsverhältnis...
