Allgemeines zur Leitungsführung in TCS-Audioanlagen
Die Leitungsführung wird durch die baulichen Gegebenheiten bestimmt und ist nur durch
seine Länge begrenzt.
• Bei Wahl der Kabellänge beachten: der Schlei-
fenwiderstand darf max. 20 Ω betragen (Tabelle)

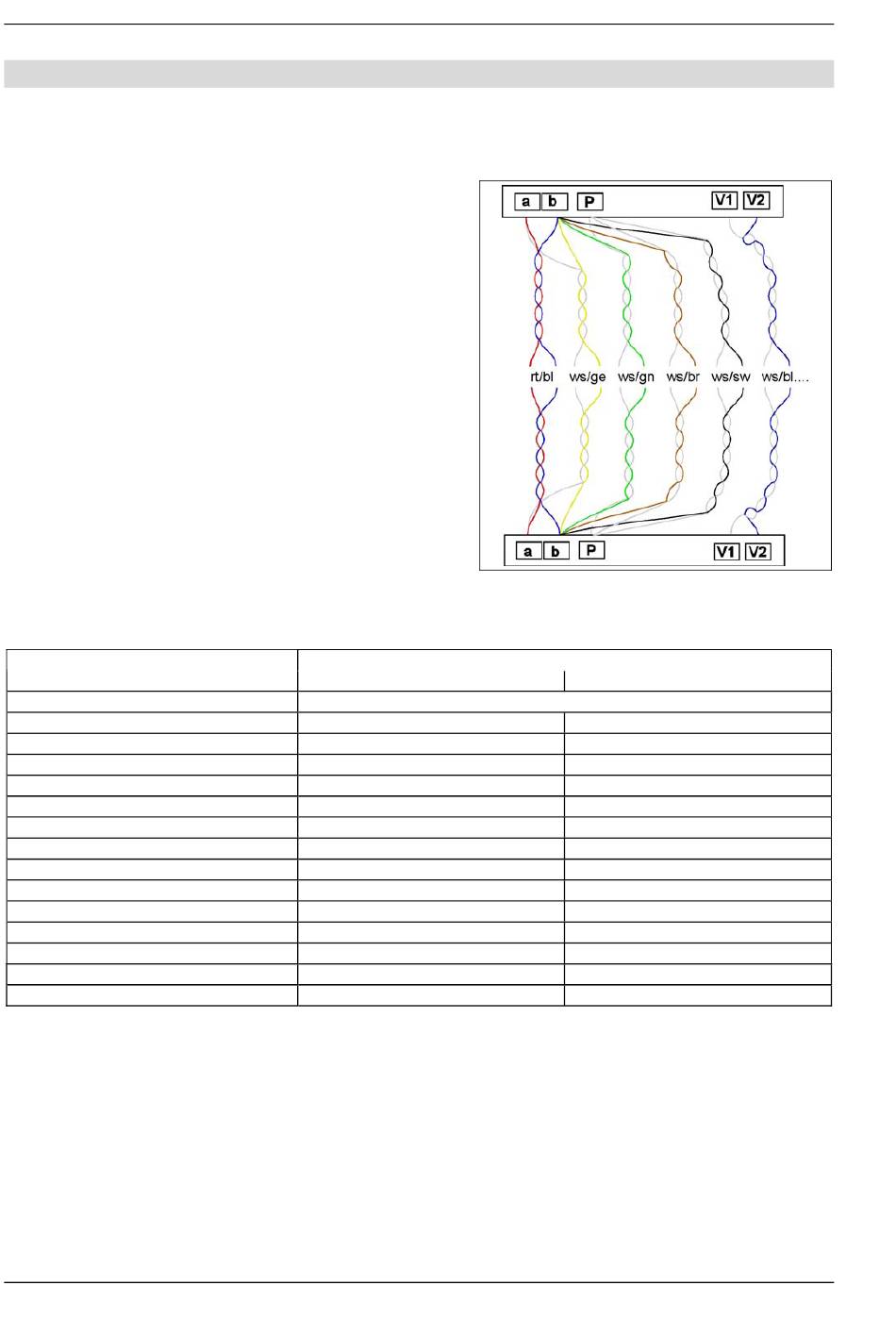

• Zur Einhaltung des max. zulässigen Schleifen-
widerstandes kann der Adernquerschnitt ver-
doppelt werden, das heißt, für eine Ader werden
zwei Leitungen verwendet (Abbildung). Die Lei-
tungen sind zu verdrillen.
• bei Verwendung geschirmter Leitungen: Schir-
mung miteinander verbinden und beim Versor-
gungsgerät einseitig auf Masse (b-Ader) legen
• wahlweise strang- oder sternförmige Verdrah-
tung
Tabelle: Schleifenwiderstände
Leitungslänge in m
10
20
30
40
50
60
70
80
90
100
150
200
250
300
1
) Das Lesegerät kann auch für lange Leitungen (≤ 60 Ohm) eingerichtet werden.
TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin
Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de
4
Leitungsdurchmesser
0,6 mm
Schleifenwiderstand in Ω
1,22
2,45
3,67
4,90
6,12
7,35
8,57
9,80
11,02
12,24
18,37
24,49
0,8 mm
0,69
1,38
2,07
2,76
3,44
4,13
4,82
5,51
6,20
6,89
10,33
13,78
17,22
20,66
Technische Änderungen vorbehalten.
PI_iPAKL_Art0008406_1v2.doc mi
01/2008
