revolt NC-5550 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Digitalen
Energiekostenmessers. Damit können Sie den
Energieverbrauch und die damit verbundenen Kosten, sowie
den verursachten CO2- Ausstoß Ihrer Haushaltsgeräte messen.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihren neuen
digitalen Energiekostenmesser optimal einsetzen können.
Damit die Speicherwerte des Energiekostenmessers nicht
verloren gehen, sind bereits zwei Knopfzellen (LR44 / AG13) in
das Batteriefach an der Unterseite des Energiekostenmessers
eingelegt. Die Batterien sind durch einen Kontaktunterbrecher
vor Kontakt gesichert. Bitte ziehen Sie den Kontaktunterbrecher
(Kunststoffstreifen) aus dem Batteriefach, bevor Sie den
Energiekostenmesser verwenden.
Lieferumfang
 Digitaler Energiekostenmesser
 Bedienungsanleitung
Arbeitsbereich
 Betriebsspannung 230 V
 Netzfrequenz 50 Hz
 Strom max. 16 A
 Leistung bis zu 3800 W bei 230 V, min. 2 W
 Umgebungstemperatur: -10°C bis max. +50°C
 Maße 81 x 144 x 39 mm
Inbetriebnahme und Verwendung
Stecken Sie den Energiekostenmesser in eine Steckdose,
schließen Sie das Gerät, das Sie messen wollen, an und
schalten Sie es ein.

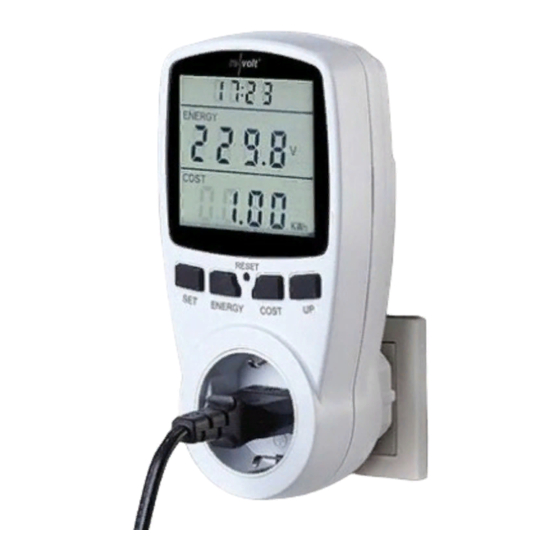

Anzeige
Das oberste Fenster zeigt die Tagesbetriebsdauer von 1
Sekunde bis zu maximal 24 Stunden an.
Im zweiten/mittleren Ablesefenster werden durch wiederholtes
Drücken der [ENERGY]-Taste nacheinander folgende Werte
angezeigt:
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Digitaler Energiekostenmesser
mit XXL Jumbo Display, bis 3800 Watt
 Aktuelle Leistung des Verbrauchers: 0,000 - 9999 [W]
 Netzspannung: 0,000 - 9999 [V]
 Stromstärke: 0,000 -9999 [A]
 Netzfrequenz: 0,000 - 9999 [Hz]
 Blindleistung: 0,000 - 1,0 bei Verbrauchern mit
Phasenverschiebung z.B. Motoren
 Überlastalarmgrenze [OVERLOAD] 0,000 - 9999 [W],
Grundeinstellung: 3680 [W]
Die Alarmgrenze können Sie ändern, indem Sie die [ENERGY]-
Taste länger als 3 Sekunden drücken. Danach wechseln Sie mit
der [SET]-Taste die Dezimalstelle und mit der [UP]-Taste den
Wert. Zum Abspeichern drücken Sie erneut die [ENERGY]-
Taste.
Das unterste Fenster zeigt durch Drücken der [COST]- Taste
nacheinander folgende Werte:
 Gesamtpreis der verbrauchten Kilowattstunden [COST]: 0,00 -
9999 (€)
 Gesamtenergieverbrauch: 0,000 -9999 [kWh]
 eingestellter Strompreis pro kWh 0,001 – 9999 [COST/kWh]
Grundeinstellung:1,00 Den Strompreis stellen Sie ein, indem
Sie die [COST]-Taste länger als 3 Sekunden drücken. Danach
wechseln Sie mit der [SET]-Taste die Dezimalstelle und mit
der [UP]-Taste den Wert. Zum Abspeichern drücken erneut Sie
die [COST]-Taste.
 Anzahl der gemessenen Tage: 0,000 -9999 [DAY]
 CO2-Verbrauch in [kgCO2] bei 0,998 kgCO2/kWh
(festeingestellt)
Der Energiekostenmesser besitzt für die unteren zwei
Anzeigefelder über die Grundeinstellung hinaus, 5 weitere
Anzeigemodi, in die Sie nacheinander durch Drücken der [SET]-
Taste wechseln können.
Das oberste Fenster zeigt immer die Tagesbetriebszeit an.
 SET-1: Mitte: aktuelle Leistung [W], Unten:
Gesamtverbrauchskosten in € (Grundeinstellung)
 SET-2: Mitte: Betriebsspannung [V], Unten: Energieverbrauch
in [kWh]
 SET-3: Mitte: Stromstärke [A], Unten: eingestellter Strompreis
in €/kWh
 SET-4: Mitte: Netzfrequenz [Hz], Unten: Anzahl der
Betriebstage [DAY]
 SET-5: Mitte: Phasenverschiebung, Unten: Gesamt- CO2-
Verbrauch
 SET-6: Mitte: eingestellte Überlastalarmgrenze
Bedienungsanleitung – Seite 1
Problemlösung
Wenn das Gerät nicht korrekt funktioniert, gehen Sie bitte
folgendermaßen vor:
 Überprüfen Sie, ob die Betriebsspannung vorhanden ist.
 Überprüfen Sie, ob der Verbraucher funktionstüchtig ist.
 Drücken Sie gegebenenfalls den roten [RESET]- Knopf mit
einem kleinen Stift.
Sicherheitshinweise
 Diese Bedienungsanleitung dient dazu, Sie mit der
Funktionsweise dieses Produktes vertraut zu machen.
Bewahren Sie diese Anleitung daher gut auf, damit Sie
jederzeit darauf zugreifen können.
 Ein Umbauen oder Verändern des Produktes beeinträchtigt die
Produktsicherheit. Achtung Verletzungsgefahr!
 Alle Änderungen und Reparaturen an dem Gerät oder Zubehör
dürfen nur durch den Hersteller oder von durch ihn
ausdrücklich hierfür autorisierte Personen durchgeführt
werden.
 Achten Sie darauf, dass das Produkt an einer Steckdose
betrieben wird die leicht zugänglich ist, damit Sie das Gerät im
Notfall schnell vom Netz trennen können.
 Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße,
Schläge oder Fall aus bereits geringer Höhe beschädigt
werden.
 Halten Sie das Produkt fern von Feuchtigkeit und extremer
Hitze.
 Tauchen Sie das Produkt niemals in Wasser oder andere
Flüssigkeiten.
 Technische Änderungen und Irrtümer vorbehalten.
Wichtige Hinweise zu Knopfzellen und deren Entsorgung
Knopfzellen gehören NICHT in den Hausmüll. Als Verbraucher
sind Sie gesetzlich verpflichtet, gebrauchte Knopfzellen zur
fachgerechten Entsorgung zurückzugeben.
Sie können Ihre Knopfzellen bei den öffentlichen Sammelstellen
in Ihrer Gemeinde abgeben oder überall dort, wo Knopfzellen
der gleichen Art verkauft werden.
 Verwenden Sie immer Knopfzellen desselben Typs zusammen
und ersetzen Sie immer alle Knopfzellen im Gerät zur selben
Zeit!
© REV4 – 03.03.2017 – FR/EX:BL//SK
NC-5550-675
