Binder HydroStar BGA 160 Betriebsanleitung
Vorschau ausblenden Andere Handbücher für HydroStar BGA 160:

Werbung

TURBINENSCHWIMMANLAGE
BGA 160, BGA 215, BGA 275,
BGA 320, BGA 430, BGA 550

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Binder HydroStar BGA 160

  • Seite 1 TURBINENSCHWIMMANLAGE BGA 160, BGA 215, BGA 275, BGA 320, BGA 430, BGA 550...
  • Seite 2: Inhaltsverzeichnis

    Abmessungen Turbine BGA 160/320 mit Montageflansch..........11 Abmessungen Turbine BGA 215/430 mit Montageflansch..........12 Abmessungen Turbine BGA 275/550 mit Montageflansch..........12 HydroStar BGA 160/215/275/320/430/550 C zum nachträglichen Einbau ......13 PIEZO Tri / PIEZO Tri Square, Einbau..................14 Steuereinheit ..........................16 Anschluss Blockschaltbild ....................
  • Seite 3: Allgemeines

    2 Allgemeines 2.1 Wichtige Hinweise Betrieb Die Beachtung dieser Betriebsanleitung ist die Voraussetzung für den Garantie störungsfreien Betrieb und die Erfüllung eventueller Garantieansprüche. Lesen Sie deshalb zuerst die Betriebsanleitung, bevor Sie mit der Gegenstromschwimmanlage arbeiten! Bestimmungs- Die Turbinenschwimmanlage ist für den Gebrauch in privat genutzten gemäße Schwimmbädern bestimmt nach DIN EN 16582.
  • Seite 4: Hinweise Für Den Benutzer, Zielgruppe

    BGA 215 BGA 430 Anschlussspannung 230 VAC 230 VAC Frequenzbereich 47 – 63 Hz 47 – 63 Hz Bemessungsstrom 16 A Einschaltstrom (typisch) 60 A 60 A Bemessungsleistung 1500 VA 3000 VA Motor Motorart 1 Stück Bürstenloser 2 Stück Bürstenloser Gleichstrommotor (BLDC) Gleichstrommotor (BLDC) Bemessungsspannung...
  • Seite 5: Gefahrenhinweise

    2.1.3 Gefahrenhinweise Die folgenden Hinweise dienen sowohl der persönlichen Sicherheit des Bedienungspersonals, als auch der Sicherheit der beschriebenen Produkte sowie daran angeschlossener Geräte. Warnung! Drehende/rotierende Bauteile. Nichtbeachtung kann Tod, schwere Körperverletzung oder Sachschaden verursachen. • Bitte beachten Sie, dass sich vor dem Start keine Personen im Ansaug- und Ausströmbereich der Turbinenschwimmanlage befinden! •...
  • Seite 6: Bestimmungsgemäße Verwendung

    Die Hydrostar ist eine Komponente für den Einsatz in Schwimmbädern mit einem Salzgehalt von ≤0,4%. Es ist verboten, das Salz in das Schwimmbad im Umkreis von 2 m um die HydroStar einzubringen. Für Anwendungen mit einem Salzgehalt von >0,4% kontaktieren Sie die Firma Binder. Siehe auch Anhang Wasserwerte! 2.1.6 Einsatzbedingungen...
  • Seite 7: Allgemeine Sicherheits- Und Anwendungshinweise

    2.1.7 Allgemeine Sicherheits- und Anwendungshinweise Die Turbinenschwimmanlage und ihre Komponenten entsprechen zum Zeitpunkt der Auslieferung dem Stand der Technik und gelten grundsätzlich als betriebssicher. Alle Arbeiten zu Transport, Einlagerung, Aufstellung / Montage, Anschluss, Inbetriebnahme, Wartung und Instandhaltung darf nur qualifiziertes Fachpersonal ausführen. Das qualifizierte Fachpersonal muss bei allen Arbeiten beachten: •...
  • Seite 8: Hydrostar Kombi-Einbauschacht

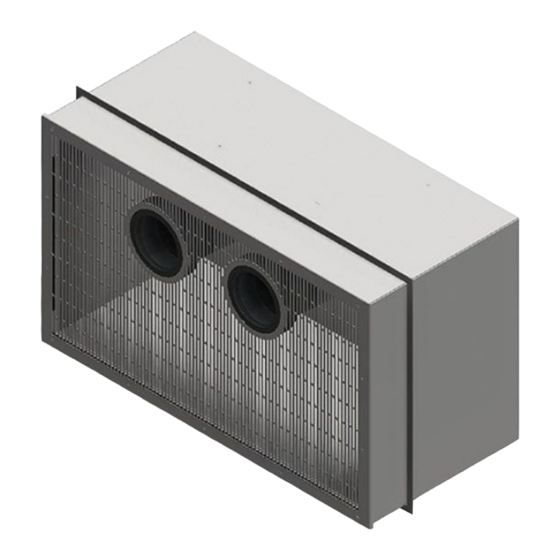

    3 HydroStar Kombi-Einbauschacht Der HydroStar Standard Einbauschacht ist für alle gängigen Beckentypen geeignet. 3.1 Lieferumfang Der HydroStar Einbauschacht wird komplett mit dem benötigten Zubehör geliefert. • Einbauschacht • Pressflansch mit Dichtung und Schrauben • Abdeckblech mit Befestigungsschrauben • Weiteres Zubehör entsprechend den Begleitpapieren. Nach erhalt der Lieferung ist der Lieferumfang anhand der Begleitpapiere auf Vollständigkeit zu prüfen.
  • Seite 9: Bga 320/430/550, Einbau In Skimmerbecken Oder Überlaufbecken

    3.3 BGA 320/430/550, Einbau in Skimmerbecken oder Überlaufbecken BA-DE-HydroStar V3.1 Seite 8...
  • Seite 10: Montage Des Pressflanschs

    3.4 Montage des Pressflanschs Wanddurchführung Pressflansch mit Distanzteilen 5 Dichtung Abdeckung Schwimmbadfolie Beckenwand bei Fertigbecken Schrauben für Pressflansch Schrauben für Abdeckung • Anlagefläche der Wanddurchführung (1) von Sand und Betonresten reinigen. • Anlagefläche mit geeigneten Reinigungsmitteln fettfrei säubern. • Einseitiges Papier von der Dichtung (4) abziehen •...
  • Seite 11: Ausrichten Der Turbine

    3.5 Ausrichten der Turbine • Die Turbine ist auf dem Einstellwinkel oben hängend montiert. • Den Einstellwinkel mit der Turbine auf die Stehbolzen montieren. • Die oberen Muttern bestimmen die Positionierung und somit auch die Strömung der Turbine. • Werksseitig ist ein Ausströmwinkel von ca.
  • Seite 12: Turbine Ohne Hydrostar Einbauschacht

    4 Turbine ohne HydroStar Einbauschacht • Die Turbine ist für den Betrieb unter Wasser bestimmt. • Sie ist an geeigneter Stelle im Schwimmbecken unter der Wasseroberfläche anzubringen. (Mitte Turbine 300mm unter Wasserniveau.) • Eventuell sind Schutzeinrichtungen erforderlich damit Badegäste die Turbine nicht berühren können.
  • Seite 13: Abmessungen Turbine Bga 215/430 Mit Montageflansch

    4.3 Abmessungen Turbine BGA 215/430 mit Montageflansch   HINWEIS Zulässige Befestigung der Turbine nur am Montageflansch! 4.4 Abmessungen Turbine BGA 275/550 mit Montageflansch   HINWEIS Zulässige Befestigung der Turbine nur am Montageflansch! BA-DE-HydroStar V3.1 Seite 12...
  • Seite 14: Hydrostar Bga 160/215/275/320/430/550 C Zum Nachträglichen Einbau

    5 HydroStar BGA 160/215/275/320/430/550 C zum nachträglichen Einbau • Die Anlagen sind komplett einbaufertig nach den Bestellangaben gefertigt. • Das Gestell bzw. Aufhängevorrichtung ist am Ufer standsicher zu befestigen. • Eine Befestigung am Beckenboden ist nicht erforderlich. • Die Füße sind so zu justieren, dass eine sichere Abstützung gegeben ist.
  • Seite 15: Piezo Tri / Piezo Tri Square, Einbau

    6 PIEZO Tri / PIEZO Tri Square, Einbau PIEZO Tri, Einbau in Beckenwand, Abdeckplatte Ø130mm PIEZO Tri, Einbauschacht, Einbauschacht Ø120mm BA-DE-HydroStar V3.1 Seite 14...
  • Seite 16 PIEZO Tri Square, Einbauschacht mit Abdeckplatte PIEZO Tri Square Einbauschacht 150 x 70 mm, Abdeckplatte 158 x 79 mm BA-DE-HydroStar V3.1 Seite 15...
  • Seite 17: Steuereinheit

    Ø 8mm (nicht im Lieferumfang enthalten). Die Befestigung hat so zu erfolgen, dass die Kabeleinführungen von Unten erfolgen. Befestigung BGA 160/215/275 Befestigung BGA 320/430/550 HydroStar BGA 160/215/275 HydroStar BGA 320/430/550  HINWEIS Bitte beachten Sie auch die beigefügten Schaltpläne! BA-DE-HydroStar V3.1...
  • Seite 18: Anschluss Blockschaltbild

    7.1 Anschluss Blockschaltbild Bei HydroStar BGA 320/430/550 sind die Motoranschlussklemmen doppelt vorhanden. 7.2 Anschlussklemmen Der Anschluss erfolgt über die • schraubenlosen WAGO Klemmen. Bitte beachten Sie die Hinweise. • ACHTUNG  Die Litzen der Motorzuleitung haben eine transparente Folienummantelung! Entfernen sie die Folienummantelung komplett! BA-DE-HydroStar V3.1 Seite 17...
  • Seite 19: Motoranschluss

    • Original Motorzuleitung (3 x 6mm²) auf ≤ 5m kürzen (Minimum sind 2 Meter) • Verlängerung bis Gesamtlänge von 30 m mit Kabelquerschnitt 16 mm² feindrähtig! • Zur Verlängerung des Turbinenkabels wird ausdrücklich das original Binder 3x16 mm² Kabel empfohlen! (Art.-Nr.: 5300115) 7.5 Anschluss der HydroStar PIEZO Tri...
  • Seite 20: Anschluss Externer Bedienung

    7.6 Anschluss externer Bedienung Über zusätzlich an die Klemmenleiste X2 angeschlossene Tastschalter können folgende Funktionen bedient werden: • Anlage Ein/Aus durch schließen der Klemmen 1-2 • Turbine schneller durch schließen der Klemmen 1-8 • Turbine langsamer durch schließen der Klemme 1-11 •...
  • Seite 21: Turbine Ein- Und Ausschalten

    P1 AN/AUS LED (optional) P2 Farbwechsel LED (optional) P3 LED dunkler (optional) P4 LED heller (optional) Schneller Langsamer Turbine EIN / AUS ☼ Tastaturbeleuchtung (10 s)  HINWEIS Wird die Turbine eingeschaltet so läuft sie immer mit der geringsten Geschwindigkeit an! ...
  • Seite 22: Optionale Bedienung Über Piezo Tri

    9 Optionale Bedienung über PIEZO Tri PIEZO Tri Ist die HydroStar Turbinenschwimmanlage mit dem Schalter PIEZO Tri ausgerüstet, so lässt sich die HydroStar Turbinenschwimmanlage sowohl mit der Funkfernbedienung als auch über PIEZO Tri bedienen. Ist die Anlage betriebsbereit, so leuchtet der LED Ring des -Tasters rot.
  • Seite 23: Optionale Bedienung Über Touch-Display

    10 Optionale Bedienung über Touch-Display HydroStar Touch-Display Im Hauptmenü können mehrere Nutzer angelegt werden. Die geleisteten Schwimmdaten und das Trainingsprogramm werden immer unter dem angemeldeten Nutzer gespeichert. Manueller Modus • Einstellung der Leistung der Gegenstromanlage über einen Slider (Stufenlos) • Darstellung der Leistung in Prozent, km/h, m/s und m³/h Trainingsprogramm •...
  • Seite 24: Betriebsende

    11 Betriebsende Am Betriebsende und über Nacht sollte die Anlage über den Netzschalter an der Steuerung ausgeschaltet werden. 12 Außerbetriebnahme / Überwinterung  BESCHÄDIGUNGSGEFAHR Das Einfrieren der Turbine muss unbedingt vermieden werden. Beachten Sie bitte die folgenden Hinweise. Bei der Überwinterung der HydroStar Turbinenschwimmanlage werden zwei Fälle betrachtet. In dem ersten Fall wird das Wasser aus dem Becken abgelassen, die Turbine befindet sich gänzlich über Wasser und in dem zweiten Fall wird das Wasser aus dem Becken nicht abgelassen und die Turbine befindet sich gänzlich unter Wasser.
  • Seite 25: Wartung Und Reparatur

    Teile bei ausgeschalteter Turbine. • Die Steuereinheit kann mit einem feuchten Tuch gereinigt werden. Nicht absprühen. 13.1.2 Reparatur • Reparaturen sind nur von einem entsprechend geschulten Fachmann oder im Herstellerwerk durchzuführen. • Zur Reparatur nur original BINDER Ersatzteile verwenden. BA-DE-HydroStar V3.1 Seite 24...
  • Seite 26: Fehlerhilfe

    13.1.3 Fehlerhilfe  GEFAHR Eingriffe am Gerät oder Reparaturen dürfen entsprechend den UVV nur von qualifiziertem Fachpersonal durchgeführt werden. Andernfalls besteht Gefahr für Personen und Geräte! Funktionsstörung Mögliche Ursache Behebung Turbine startet nicht Turbinenanschluss nicht Isolierung und sitzt der korrekt. einzelnen Turbinenadern in den Klemmen kontrollieren Fehlerstromschutzschalter hat...
  • Seite 27: Anhang Wasserwerte

    ANHANG WASSERWERTE Empfohlene Wasserwerte: pH Wert: 7,0 - 7,2 geb.Chlor: ≤ 0,5 mg/l ( vorzugsweise nahe 0,0 mg/l) freies Chlor: 0,3 – 2,0 mg/l ( 3000 – 20000 ppm) Cyanursäure: ≤ 100 mg/l Salzkonzentration: ≤ 0,4% ( 4000 ppm) ( 4 g/l) Metalle: ≈...
