Umrüsten Von Frontanbauge- Rät Zu Frontmähwerk - Toro Groundsmaster-360 Installationsanweisungen

WARNUNG:
Die Antriebswelle kann nicht am Frontanbaugerät
montiert werden, wenn das Mähwerk angebracht
ist; sonst wird die Maschine beschädigt.
WARNUNG:
Es wird nicht empfohlen, nicht angetriebene
Frontanbaugeräte bei montiertem Mähwerk zu
verwenden. Sonst kann die Maschine beschädigt
oder der Bediener oder Unbeteiligte können
verletzt werden.
Verwenden des Mähers:
1. Reinigen und schmieren Sie alle Frontanbaugeräte
ein.
2. Nehmen Sie die Antriebswelle ab.
3. Montieren Sie das Frontmähwerk.
Anbaugeräte
Lesen Sie sich die mit dem Anbaugerät mitgelieferte
Bedienungsanleitung durch, bevor Sie das Anbaugerät
verwenden.
Stellen Sie vor dem Anschließen sicher, dass alle
Hydraulikschnellkupplungen frei von Verunreinigungen
sind.
Die Ausgabewelle muss immer geölt sein, um Rost zu
vermeiden.
Aktivieren Sie die Zapfwelle nie bei angehobenem
Anbaugerät. Geräusche von der Zapfwellenleitung sind
hörbar.
Befestigen Sie das Anbaugerät wie folgt:
• Entfernen Sie alle Anbaugeräte von der Maschine.
Halten Sie die Empfehlungen des Herstellers zum
sicheren Blockieren und Lager ein.
• Fahren Sie die Maschine hinter den
Anbaugerätadapter. Heben Sie den
Maschinenadapter auf den Anbaugerätadapter an.

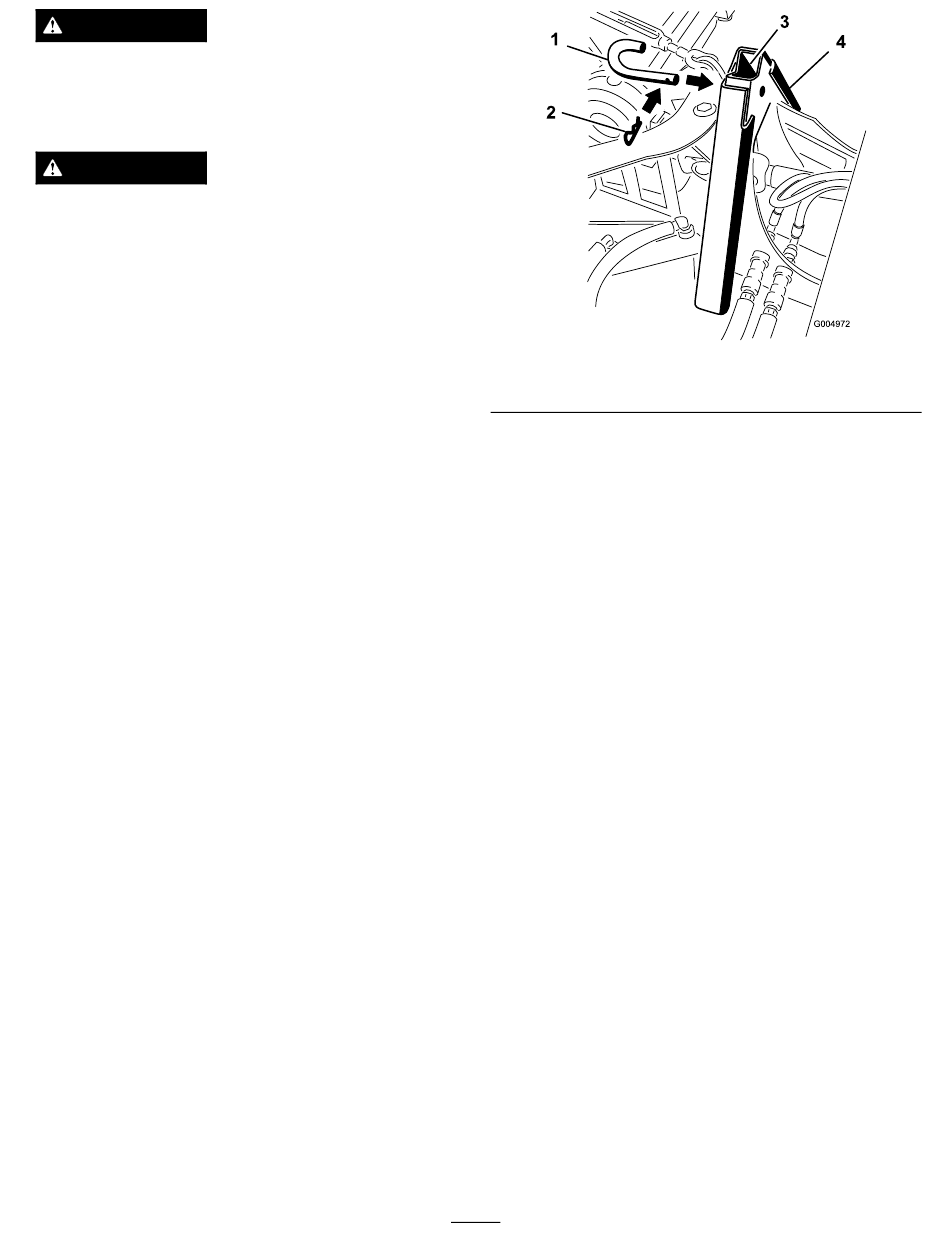

• Befestigen Sie die Adapter mit dem Anbaugerätstift
und dem Splint, wie in Bild 14 dargestellt. Für
schwere Lasten kann eine Mutter und Schraube
verwendet werden.
1. Anbaugerätstift
Umrüsten von Frontanbauge-
rät zu Frontmähwerk
Entfernen des Mähwerks
1. Heben Sie das Mähwerk auf einer ebenen, flachen
Oberfläche an.
2. Stellen Sie zwei Möbelrollwagen unter jedes
Ende des Mähwerks und senken Sie es auf die
Möbelrollwagen ab.
3. Entfernen Sie die Schrauben (5/16 Zoll) und Stifte
von den Zuglenkern an jeder Seite des Mähwerks.
4. Entfernen Sie die vier Befestigungsclips und die
Lastösenbolzen von den Ketten, an denen das
Mähwerk aufgehängt ist.
5. Entfernen Sie den Rollstift und lösen Sie die
Schrauben, mit denen die Antriebswelle am
Mähwerk befestigt ist.
6. Schieben Sie die Antriebswelle vom
Mähwerkgetriebe und befestigen sie mit
einem Gummiband oder einem Riemen am
Maschinenrahmen.
7. Das Mähwerk kann jetzt unter der Maschine
herausgerollt werden.
8. Wenn Sie die Maschine für Winterarbeiten
vorbereiten, sollten Sie die Hängeketten entfernen.
Montieren des Mähwerks
1. Wenn die Mähwerkketten von den Hubarmen
entfernt wurden, müssen sie wieder angebracht
werden.
2. Heben Sie die Zuglenker mit einem Montiereisen
auf das Mähwerk und stellen Sie einen Block (15
8
Bild 14
2. Splint
