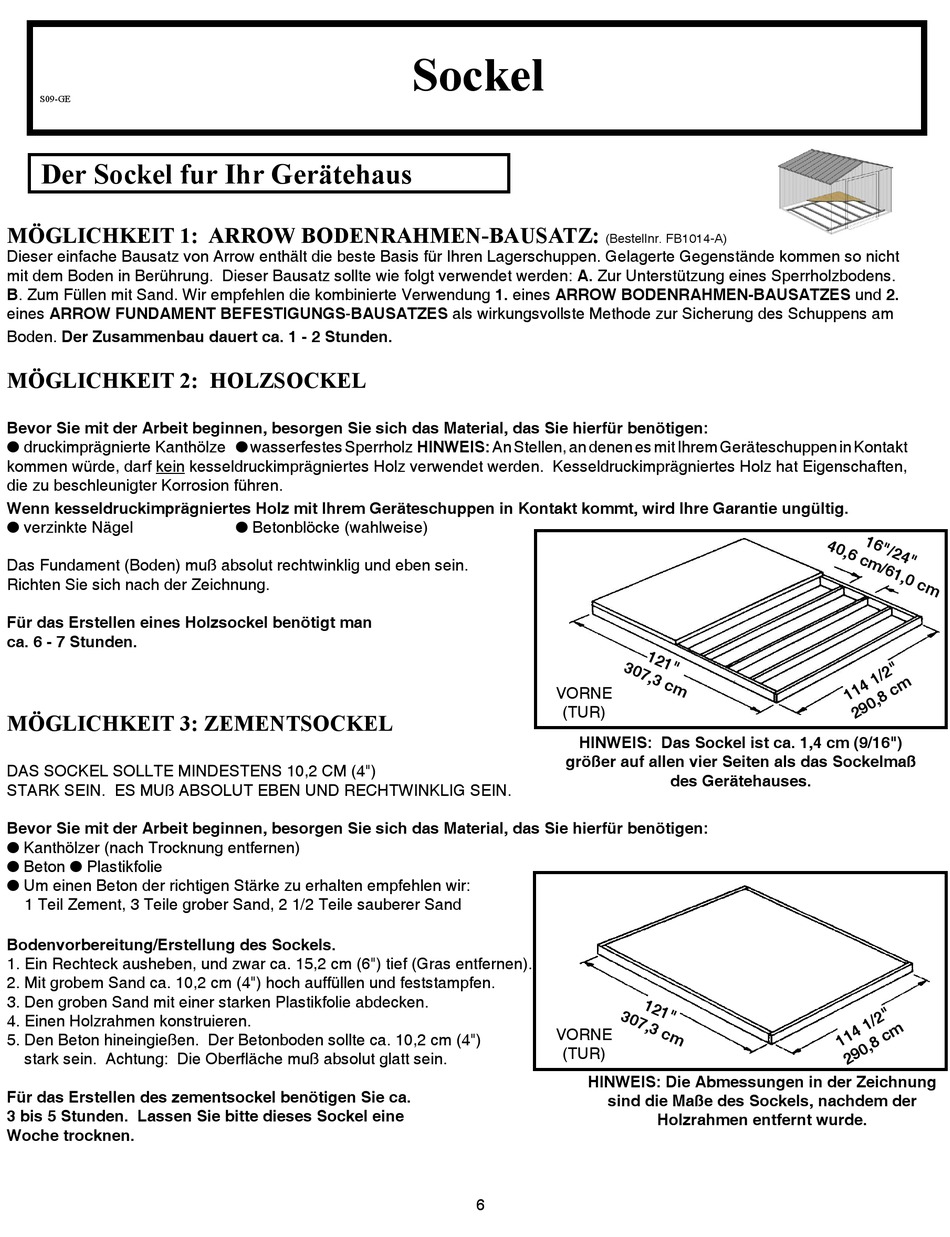

Der Sockel Fur Ihr Gerätehaus; Möglichkeit 1: Arrow Bodenrahmen-Bausatz - Arrow RMG1010 Montageanleitung

S09-GE
Der Sockel fur Ihr Gerätehaus
MÖGLICHKEIT 1: ARROW BODENRAHMEN-BAUSATZ:
Dieser einfache Bausatz von Arrow enthält die beste Basis für Ihren Lagerschuppen. Gelagerte Gegenstände kommen so nicht
mit dem Boden in Berührung. Dieser Bausatz sollte wie folgt verwendet werden: A. Zur Unterstützung eines Sperrholzbodens.
B. Zum Füllen mit Sand. Wir empfehlen die kombinierte Verwendung 1. eines ARROW BODENRAHMEN-BAUSATZES und 2.
eines ARROW FUNDAMENT BEFESTIGUNGS-BAUSATZES als wirkungsvollste Methode zur Sicherung des Schuppens am
Boden. Der Zusammenbau dauert ca. 1 - 2 Stunden.
MÖGLICHKEIT 2: HOLZSOCKEL
Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen:
 druckimprägnierte Kanthölze  wasserfestes Sperrholz HINWEIS: An Stellen, an denen es mit Ihrem Geräteschuppen in Kontakt
kommen würde, darf kein kesseldruckimprägniertes Holz verwendet werden. Kesseldruckimprägniertes Holz hat Eigenschaften,
die zu beschleunigter Korrosion führen.
Wenn kesseldruckimprägniertes Holz mit Ihrem Geräteschuppen in Kontakt kommt, wird Ihre Garantie ungültig.
 verzinkte Nägel 

Das Fundament (Boden) muß absolut rechtwinklig und eben sein.
Richten Sie sich nach der Zeichnung.
Für das Erstellen eines Holzsockel benötigt man
ca. 6 - 7 Stunden.
MÖGLICHKEIT 3: ZEMENTSOCKEL
DAS SOCKEL SOLLTE MINDESTENS 10,2 CM (4")
STARK SEIN. ES MUß ABSOLUT EBEN UND RECHTWINKLIG SEIN.
Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen:
 Kanthölzer (nach Trocknung entfernen)
 Beton  Plastikfolie
 Um einen Beton der richtigen Stärke zu erhalten empfehlen wir:
1 Teil Zement, 3 Teile grober Sand, 2 1/2 Teile sauberer Sand
Bodenvorbereitung/Erstellung des Sockels.
1. Ein Rechteck ausheben, und zwar ca. 15,2 cm (6") tief (Gras entfernen).
2. Mit grobem Sand ca. 10,2 cm (4") hoch auffüllen und feststampfen.
3. Den groben Sand mit einer starken Plastikfolie abdecken.
4. Einen Holzrahmen konstruieren.
5. Den Beton hineingießen. Der Betonboden sollte ca. 10,2 cm (4")
stark sein. Achtung: Die Oberfl äche muß absolut glatt sein.
Für das Erstellen des zementsockel benötigen Sie ca.
3 bis 5 Stunden. Lassen Sie bitte dieses Sockel eine
Woche trocknen.
Sockel
 Betonblöcke (wahlweise)
(Bestellnr. FB1014-A)
VORNE
(TUR)
HINWEIS: Das Sockel ist ca. 1,4 cm (9/16")
größer auf allen vier Seiten als das Sockelmaß
VORNE
(TUR)
HINWEIS: Die Abmessungen in der Zeichnung
sind die Maße des Sockels, nachdem der
6
des Gerätehauses.
Holzrahmen entfernt wurde.
