Benutzerhandbuch
nicht versehentlich wieder schließt.

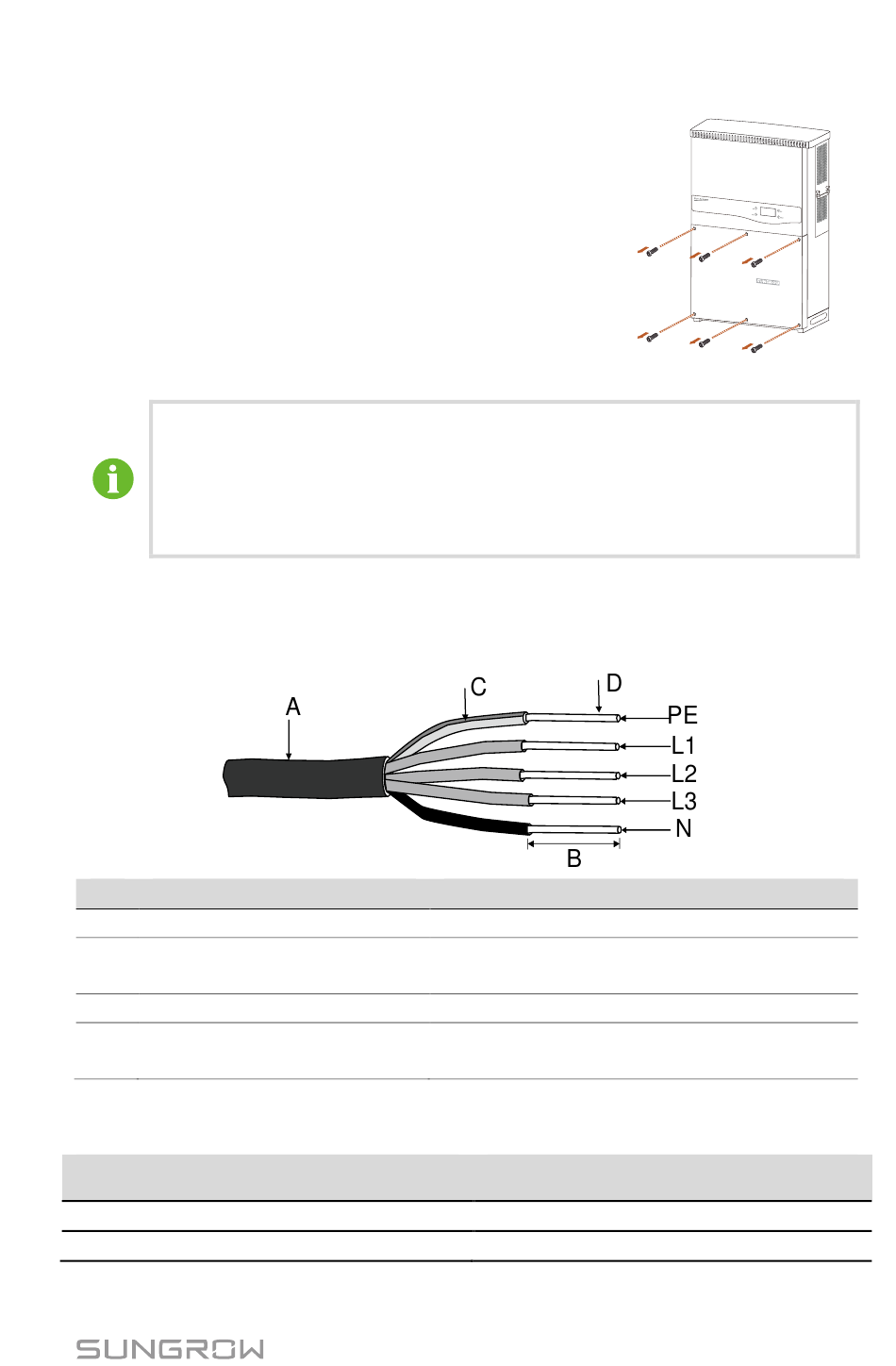

Lösen Sie die 6 Schrauben an der vorderen
Step 2
Abdeckung des unteren Verteilerkastens.
Ziehen Sie die Kabel wie unten gezeigt ab.
Step 3
Die AC-Kabel müssen Hardline sein.
Der Kunde kann wählen, ob er das Neutralleiterkabel anschließen
möchte oder nicht, es ist nicht zwingend erforderlich, das
Neutralleiterkabel an den Wechselrichter anzuschließen.
Der Querschnitt des AC-Kabels muss sorgfältig gewählt werden, um ein
versehentliches Trennen des Wechselrichters vom Netz aufgrund der hohen
Impedanz des Kabels zu verhindern.
Nr. Beschreibung
A Schutzschicht
Länge der zu entfernenden
B
Isolierung
C Isolationsschicht
D Querschnitt der AC-Kabel
Die folgende Tabelle gibt die empfohlene max. Länge der AC-Kabel an,
basierend auf dem Querschnitt des AC-Kabels.
Querschnitt des AC-Kabels (mm
25
35
Anmerkung
Außendurchmesser des Kabels: 25 - 40 mm
24 mm
-
Bereich: 25 - 95 mm
empfohlener Wert: 50 mm
) Max. Länge der AC-Kabel (m)
2
0-50
50-100
6 Elektrische Verbindung
2 ,
2
37
