7.1.1

Industrial Ethernet

Die Schnittstellen X1 und X2 für RJ45 Steckverbinder sind
äquivalent.

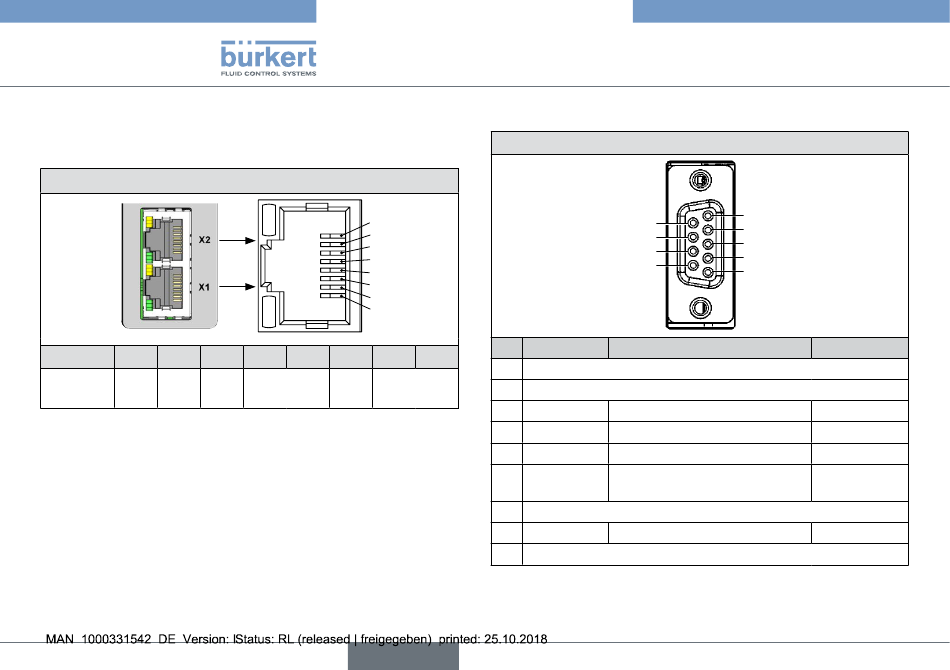

Belegung steckverbinder rJ45
pin 1 2 3
Stecker- TX+ TX– RX+ nicht belegt RX– nicht belegt
belegung
Tab. 5: steckverbinder rJ45, Belegung schnittstellen X1 (EtherCAT iN)
und X2 (EtherCAT ouT)
48
8
7
6
5
4
3
2
1
4 5 6 7 8
deutsch
Typ 8652
Installation

7.1.2 PROFIBUS DPV1

Belegung steckverbinder D-sub, 9-polig
6
7
8
9
pin signal Funktion
1 nicht belegt
2 nicht belegt
3 RxD/TxD-P Datenleitung – (A-Leiter)
4 CNTR-P Repeater Richtungskontrolle
5 DGND Masse für Datensignale
6 VP +5-V-Speisung für
Bus-Abschlusswiderstand
7 nicht belegt
8 RxD/TxD-N Datenleitung + (B-Leiter)
9 nicht belegt
Tab. 6: Belegung steckverbinder D-sub, 9-polig
1
2
3
4
5
anschluss
Pflicht
optional
Pflicht
optional
Pflicht
