Inhaltszusammenfassung für Technibel K 60 D 064 Z

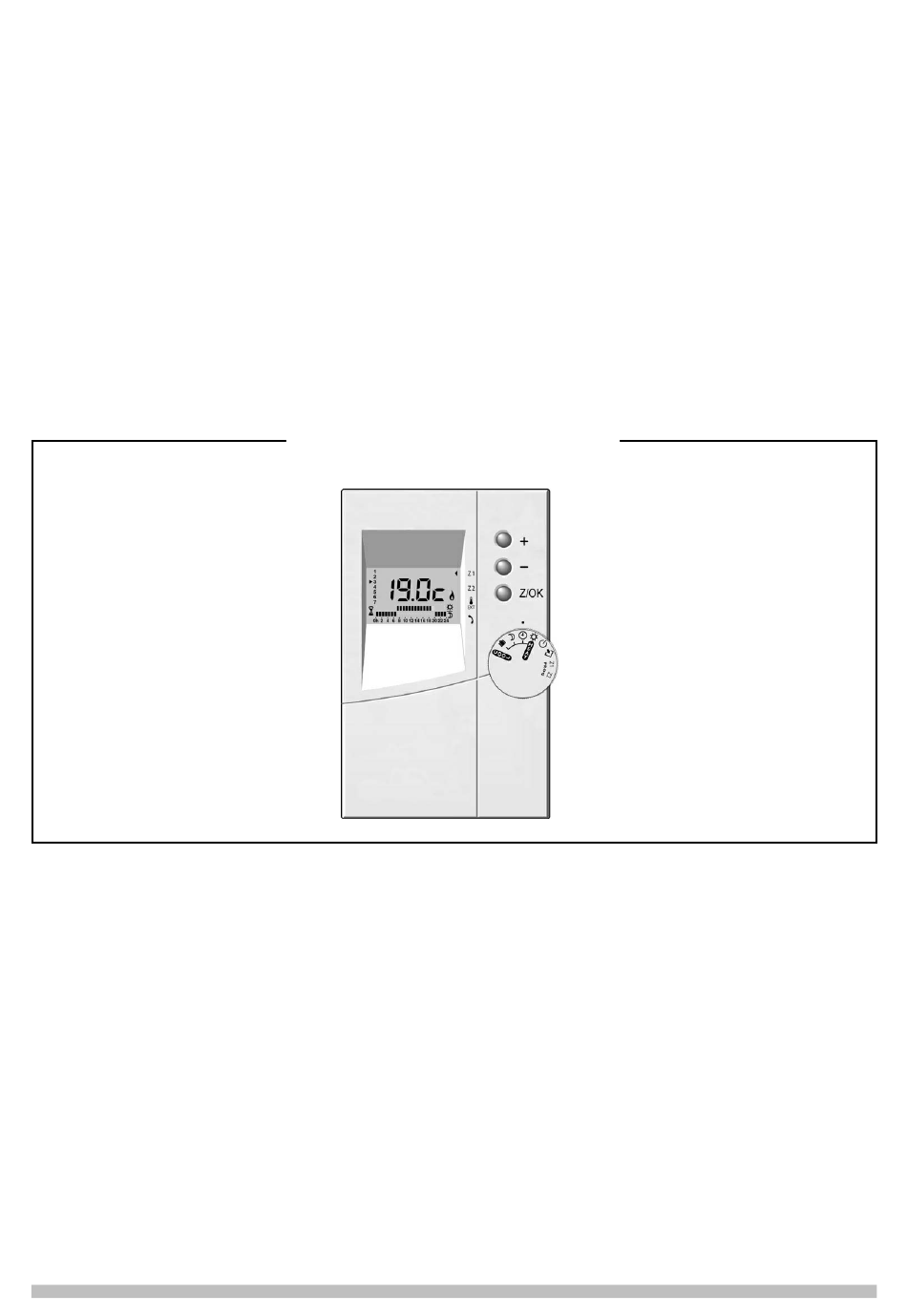

- Seite 1 AUFSTELLUNGSHANDBUCH K 60 D 064 Z SET - STEUERMODUL UND STEUERKARTE FÜR WÄRMEPUMPE PLUS BAUSEITIGE HEIZQUELLE BEI ZENTRALHEIZUNGSANLAGEN Februar 2006 10 11 467 - D - 01...
-
Seite 2: Inhaltsverzeichnis
Normen und Vorschriften und dem Stand der Technik entsprechend ausgeführt werden. Vor jedem Eingriff an der Anlage sicherstellen, dass sämtliche Stromversorgungen abgeschaltet und gesichert sind. • Installationsanleitungen der verschiedenen Systemkomponenten konsultieren : - Technibel Wärmepumpe Typ. : PHRT - Externe Heizquelle. ACHTUNG Vor jedem Eingriff an der Anlage sicherstellen, dass die Regelung entsprechend der Anwendung korrekt konfiguriert ist. -
Seite 3: Funktionsweise
• Steuerkarte : - Diese Karte mit Kunststoff-Schutzabdeckung ist auf einem modularen Sockel für DIN-Schienenmontage installiert. - Abmessungen (mit Schutzabdeckung) : Höhe = 115 mm Breite = 110 mm Tiefe 47 mm • Externer Temperaturfühler : • Wassertemperaturfühler : - Montage in Metallgehäuse mit - Metallhülse : Stopfbuchse. -
Seite 4: Montage
5 - MONTAGE 5.1 - MONTAGE DES STEUERMODUL • Zur Montage des mit einem Temperaturfühler ausgerüsteten Steuermoduls einen Platz wählen, der für die zu messende Temperatur in der Zone 1 repräsentativ ist. • Wandmontage : Steuermodul weder in Ecken, an Regalen oder hinter Vorhängen, noch oberhalb oder in der Nähe von Wärmequellen installieren,... -
Seite 5: Anschlüsse
6 - ANSCHLÜSSE 6.1 - PRINZIP • Siehe Anschlusspläne im Abschnitt 6.2. Achtung : Diese Kabel nicht in der Nähe von Leistungskabeln verlegen, um elektromagnetische Störungen zu vermeiden. Steuermodul Mit integriertem Umgebungstemperaturfühler. In der Komfortzone einbauen. Aussenlufttemperatur Fühler Ein / Aus Wassertemperatur Steuerkarte ALARM... -
Seite 6: Anschlussplan Der Steuerkarte
U FP R1 R2 R3 C E1 E2 T+ D1 D2 + 230V Steuermodul Stromversorgung K 60 D 064 Z 230 V - 50 Hz Freigabe geschützt Heizen über Heizkessel 7 - BESCHREIBUNG DER KOMPONENTEN DER REGELEINRICHTUNG 7.1 - STEUERMODUL... -
Seite 7: Steuerkarte

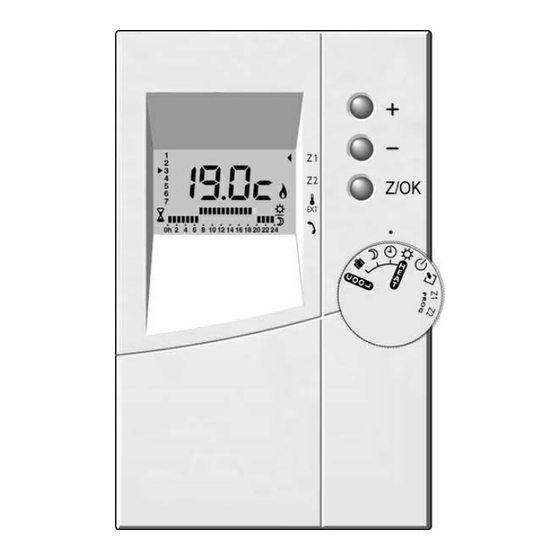

Wochentag Anzeige Zone 1 oder Parameterniveau Anzeige Zone 2 (nicht belegt) Freigabe des Heizkessels Re-Organisation wird ausgeführt Anzeige der Aussentemperatur Telefonische Priorität aktiviert Uhrzeitprogrammierung Angabe Komfort / Sparbetrieb / Frostschutz • Bei abgeschalteter Anlage wird "OFF " angezeigt. • Bei einer in Betrieb befindlichen Anlage erscheinen auf der Anzeige standardmässig : - der Temperatursollwert Zone 1, - die Angabe der aktuellen Betriebsart mit Hilfe des Strichcodes der Uhrzeitprogrammierung : = Komfortbetrieb... -
Seite 8: Betrieb
8 - BETRIEB • Die Auswahl der Betriebsarten erfolgt über den an der Frontseite des am Steuermodul angebrachten Drehknopfes (siehe Abschnitt 6.1 und Bedienungsanleitung). 8.1 - BETRIEBSART HEIZEN 8.1.1 - FUNKTIONSDIAGRAMM BEI BETRIEBSART HEIZEN - SOLLWERTVERSCHIEBUNG Sollwert Wassertemperatur Max. Wassertemperatur (Parameter 30) Kurve des resultierenden Wassertemperatur-Sollwerts... -
Seite 9: Heizen "Frostschutz" (Lange Abwesenheit)
• Sicherheiten der Wärmepumpe in der Betriebsart Heizen - Eine Sicherheit für die Wassertemperatur (bei Rücklauf von der Anlage) schaltet die Wärmepumpe ab, sobald die Temperatur unter den Schwellwert für die Freigabe der thermodynamischen Heizung sinkt. (Parameter 36). In diesem Fall wird nur der Heizkessel freigegeben, um die Wassertemperatur zu erhöhen und damit die Wärmepumpe in Betrieb zu nehmen, unabhängig von der Aussentemperatur. - Seite 10 • Eichung der Temperaturfühler ("Offset") - Es ist möglich, den von bestimmten Fühlern angezeigten Wert zu justieren. Dazu den entsprechenden Parameter aufrufen und den gewünschten Abweichwert eingeben (max. + oder - 3 Grad). • Forcierte Ansteuerung der Wärmepumpe : - Für Wartungsarbeiten und bei abgeschalteter Anlage (”OFF”) ist eine forcierte Ansteuerung der Wärmepumpe möglich, dazu Parameter 67 auf ”1”...
-
Seite 11: Alarmmeldungen
8.4 - ALARMMELDUNGEN • Liegen Alarmmeldungen vor, werden diese blinkend und abwechselnd mit der Normalanzeige auf dem Display angezeigt. ALARM ALARM CODE FEHLERBEHEBUNG RÜCKSTELLEN Fehler Wärmepumpe Gr (*) Aufhebung des Schwellwerts für Heizkessel- Auto freigabe entsprechend der Aussentemperatur Fehler Heizkessel Untersagt den Betrieb des Heizkessels Auto (**) Fehler externer Temperaturfühler... - Seite 12 Unsere Produkte werden laufend verbessert und können ohne Vorankündigung abgeändert werden. R.D. 28 Reyrieux BP 131 01601 Trévoux CEDEX France Tel. 33 4 74 00 92 92 - Fax 33 4 74 00 42 00 R.C.S. Bourg-en-Bresse B 759 200 728...
