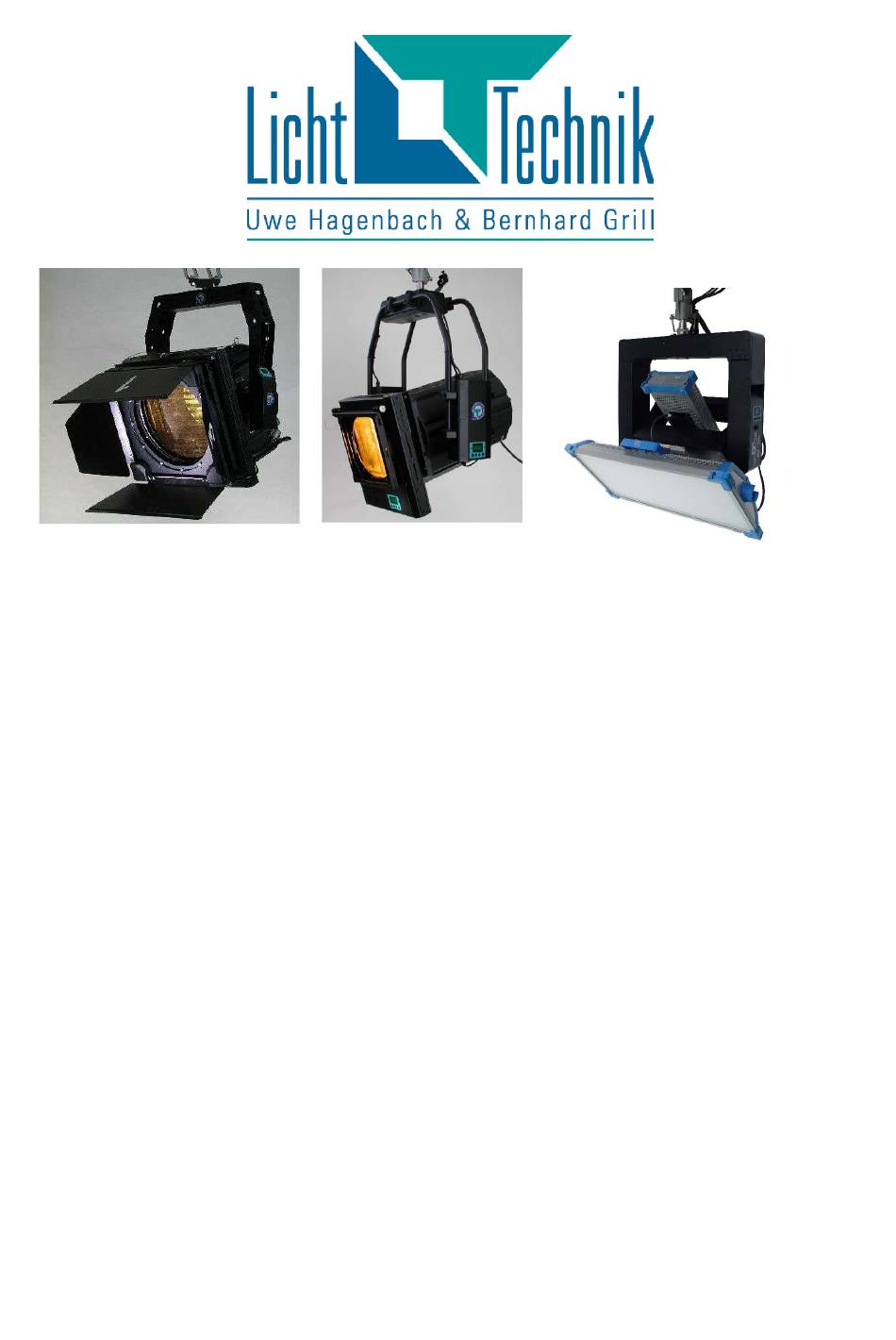

Motorbügel
MB Studio 2000 DMX
MB Rohr DMX
MB Skypanel
Software Version 4.51
Funktionsbeschreibung MB Studio 2000
MB Rohr
Fertigung und Vertrieb
Licht-Technik Vertriebs GmbH
Hagenbach & Grill
Osterwaldstr. 9-10 80805 München
Tel. 089-360528-0 Fax 089-360528-30
Stand: 25.06.18 Rev.: 2.36
Motorbügel MB Studio 2000/MB Rohr DMX V4.51 Rev. 2.36
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Licht-Technik MB Studio 2000 DMX
Inhaltszusammenfassung für Licht-Technik MB Studio 2000 DMX
- Seite 1 Motorbügel MB Studio 2000 DMX MB Rohr DMX MB Skypanel Software Version 4.51 Funktionsbeschreibung MB Studio 2000 MB Rohr Fertigung und Vertrieb Licht-Technik Vertriebs GmbH Hagenbach & Grill Osterwaldstr. 9-10 80805 München Tel. 089-360528-0 Fax 089-360528-30 Stand: 25.06.18 Rev.: 2.36...
- Seite 2 Achtung! Gerät erst in Betrieb nehmen, wenn die Bedienungsan- leitung gelesen und verstanden wurde! Motorbügel MB Studio 2000/MB Rohr DMX V4.51 Rev 2.36...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung................................4 Bestimmungsgemäße Verwendung........................4 Der Licht-Technik Motorbügel..........................4 Typenbezeichnungen............................5 Sicherheits- und Betriebshinweise........................7 Entsorgung................................10 Der DMX-Standard in der Lichttechnik......................10 Verkabelung Motorbügel............................11 Inbetriebnahme Motorbügel..........................13 PAN – Achse Drehbereich..........................13 Benutzerschnittstelle............................17 Display Beleuchtung EIN/AUS..........................18 Kanalbelegung Motorbügel..........................1 8 P01 DMX-Adresse Motorbügel.......................... 1 9 P02 Fokus bzw. -
Seite 4: Einführung
Mit dem LT-Motorbügel steht dem Beleuchter ein äußerst vielseitiges, präzises, formschönes und leistungsfähiges Gerät zur Positionierung von Scheinwerfern zur Verfügung. Die Firma Licht-Technik entwickelt seit 1991 Motorbügel für Film, Fernsehen und Theaterhäuser. Für die Motorbügel werden nur Präzisionsbauteile der weltweit führenden Hersteller verwendet. Die Aluminium- Gehäuse zeichnen sich durch höchste Stabilität und Qualität bei niedrigstem Eigengewicht aus. -
Seite 5: Typenbezeichnungen
Der eingebaute 32-Bit-Prozessor sorgt für hohe Rechenleistung, schnelle Positionierung und unkomplizierte Handhabung. Auch beim Ansteuern von mehreren Motorbügeln sorgt die präzise Steuerung für einen hohen Gleichlauf der einzelnen Motorbügel. Durch den eingebauten Absolutwertgeber ist der Motorbügel netzausfallsicher, d.h. es sind keine Initialisierungsfahrten nach dem Einschalten notwendig. - Seite 6 Die motorisierten Tore sind durch eine Kennung auf dem Typenschild bezeichnet. Die Kennung folgt folgendem Schema: MT – XXX – YY – V? Motortor. Bei allen Typen. Durchmesser Mögliche Größen sind: 200,250,300,350,430,500 Optional. Versions Nummer Mögliche Versionen: 03 Optional. Versions Nummer Mögliche Versionen: V2 Die Fokus-Antriebe sind durch eine Kennung auf dem Typenschild bezeichnet.
-
Seite 7: Sicherheits- Und Betriebshinweise
Sicherheits- und Betriebshinweise Die Motorbügel sind nach BGV C 1 geprüft und entsprechen somit den aktuellen Sicher-heitsbestimmungen. Überschreiten Sie nicht die maximal mögliche Anhängelast des Aufhängepunktes (Traverse, Rigg usw.). Prüfen Sie die maximal mögliche Last der Halterung (z.B. Schelle). Überschreiten Sie niemals die maximale Zuladung des Motorbügels. Diese ist auf dem Typenschild vermerkt. - Seite 8 Das gilt auch für den Transport. Zum transportieren darf der Motorbügel unter keinen Umständen an seinem Zapfen aufgehängt werden! Falls Sie einen Transportwagen verwenden wollen, so muss dieser vorher von Licht-Technik abgenommen sein! Der Befestigungszapfen ist einmal jährlich einer Sichtprüfung zu unterziehen. Dabei ist zu überprüfen, ob der Aufhängezapfen gerade (senkrecht) zur Gehäuseoberfläche steht.
- Seite 9 Vor Inbetriebnahme muss der Anwender die Zweckmäßigkeit des Gerätes für seinen geplanten Einsatz prüfen. Wir lehnen jede Haftung ab für: – Folgeschäden und indirekte Schäden oder Kosten jeder Art, die durch die Verwendung von Licht-Technik Produkten entstehen. – Jegliche Schäden, die durch Fahrlässigkeit, falschen Gebrauch, unsachgemäße Verwendung und Aufbau, falsche Inbetriebnahme und Anwendung, Nichtbeachtung geltender Sicherheitsvorschriften, ungeeigneten Einsatz oder mangelnde Wartung von Licht-Technik Produkten entstehen.
-
Seite 10: Entsorgung
Entsorgung Nicht mehr benötigte Verpackungen und Packhilfsmittel sind recyclingfähig und sollten grundsätzlich der Wiederverwertung zugeführt werden. Verbrauchte Batterien oder Akkumulatoren gehören nicht in den Hausmüll. Diese müssen bei einer Sammelstelle abgegeben werden. Information über die Sammelstellen erhalten Sie bei Ihrer zuständigen Gemeindeverwaltung. -
Seite 11: Verkabelung Motorbügel
Verkabelung Motorbügel Achtung!! Lesen Sie unbedingt zuerst die Sicherheits- und Betriebshinweise auf Seite 7 fortfahrend! Achten Sie vor dem Verkabeln darauf, dass der Motorbügel sich im ausgeschalteten Zustand befindet bzw. das Netzteil ausgeschalten ist. Splittbox/Netzteil PS104 oder PS204 DMX-OUT Anschluss für weitere Splittbox 230V Netzanschluss DMX-Kabel XLR 5pol Data Power... - Seite 12 Die Anschlussmöglichkeiten des Studio-Motorbügels: DMX Data- power IN Wendel- umschaltung Optional Focus OUT Optional Tor OUT Optional DMX Data- power OUT z.B. Farb- wechsler Die Anschlussmöglichkeiten des Rohr-Motorbügels: DataPower IN EIN/AUS Schalter Anschlußmöglichkeit Farbwechsler/Shutter/MagVader Anschlußmöglichkeit Motorisiertes 4-Flügel Tor Anschlußmöglichkeit Leistungsumschaltung Anschlußmöglichkeit Focusantrieb Motorbügel MB Studio 2000/MB Rohr DMX V4.51 Rev 2.36...
-
Seite 13: Inbetriebnahme Motorbügel
Inbetriebnahme Motorbügel Der Motorbügel ist ab Werk auf den bestellten Scheinwerfer mit eventuellem Zubehör (Shutter, Farbwechsler, 4-Flügeltor, Fokus, Leistungsumschaltung) eingewogen. Der Motorbügel darf nur mit diesem einem eingewogenen Scheinwerfer und Zubehör betrieben werden. Das Zubehör darf nicht abgenommen werden, da dies die Balance des Schwerpunktes verändert und dadurch die eingebauten Getriebe und Motoren beschädigt werden können! Installieren Sie den Motorbügel unter Beachtung der Sicherheits- und Betriebshinweise,Seite 7. -
Seite 14: Einstellung Des Drehbereichs
Wird zum Beispiel ein Winkel von 45° eingestellt, dann bewegt sich Bügel aus der Mittelstellung 45° nach links und 45° nach rechts, also insgesamt 90°: 0° = Mittelstellung 90° 45° -45° vorn Diese Einstellung wäre zum Beispiel sinnvoll, wenn der Bügel in einer Ecke installiert ist. Einstellung des Drehbereichs: Die Mittelstellung ist in der Regel die Position, in der der Scheinwerfer meistens eingesetzt wird. - Seite 15 Achtung !! Prüfen Sie den gesamten Drehbereich des Scheinwerfers: Die Lampenhersteller geben für Ihre Scheinwerfer Mindesabstände zu brennbaren Materialien an. Unterschreiten Sie in keiner Position des Scheinwerfers diese Abstände !! Stellen Sie sicher, dass kein Kabel durch die Drehung des Motorbügels geknickt, gestreckt oder sonst wie zu schaden kommt! TILT –...
- Seite 16 Verwendung des Ausrückhebels: Drücken Sie den TILT-Ausrückhebel auf der Bügel-vorderseite mit einem Schraubendreher etwa 5mm ein. Halten Sie ihn gedrückt und verdrehen Sie die Lampe bis Ihre gewünschte 0-Position erreicht ist. Ändern Sie den Wert des Menüs P06 um mindestens einen Wert. Der Bügel positioniert auf die neue 0-Position.
-
Seite 17: Benutzerschnittstelle
Menü Das LCD-Display stellt dem Anwender im normalen Arbeitsbetrieb diverse Informationen zur Verfügung. In der ersten Zeile läuft die Licht-Technik Laufschrift mit Angaben zum Gerätetyp, Software-Version und Service-Telefonnummer. Die zweite Zeile zeigt die erste DMX-Adresse mit zugehörigem Wert (0..255) an. -
Seite 18: Display Beleuchtung Ein/Aus
Display Beleuchtung EIN/AUS In der normalen Betriebsart ist die Beleuchtung des Display abgeschaltet um störendes Licht zu vermeiden. Sobald Sie Parameter justieren oder ein Fehler auftritt wird die Beleuchtung automatisch eingeschaltet. Sie können die Beleuchtung aber auch von Hand einschalten um das Display im Dunklen besser ablesen zu können. -
Seite 19: P01 Dmx-Adresse Motorbügel
Bitte Beachten! Die DMX-Adresse der Leistungsumschaltung (optional) ist individuell einstellbar im Menüpunkt P04, DMX- Adresse Leistungsumschaltung, Seite 22! Farbwechsler, Shutter und Kombigerät werden von eigenen Elektroniken gesteuert und sind vom Motorbügel steuerungstechnisch völlig unabhängig! P01 DMX-Adresse Motorbügel Hier kann die erste DMX-Adresse des Motorbügels der Adresse des Lichtstellpultes angepasst werden. Diese Adresse entspricht der PAN-Achse, alle anderen Adressen folgen dieser. -
Seite 20: P02 Fokus Bzw. Drehmodul Ein/Aus
P02 Fokus bzw. Drehmodul EIN/AUS Hier kann ein optionales FOKUS-Modul zur gesteuerten Fokussierung am Motorbügel EIN oder AUS geschaltet werden. Diese Funktion ist nur relevant falls ein Fokus Modul am Bügel installiert ist. Die Positionierung der Fokus-Achse wird mit einer fest eingestellten Geschwindigkeit vorgenommen. Falls keine Fokus-Einheit angeschlossen ist muss hier der Wert 0 eingetragen sein. -
Seite 21: P03 4-Flügel-Tor Ein/Aus
P03 4-Flügel-Tor EIN/AUS Hier kann ein optionales 4-Flügel-Tor EIN oder AUS geschaltet werden. Diese Funktion ist nur relevant falls ein Tor am Bügel installiert ist. Die Positionierung der Torflügel und der Tordrehung wird mit einer fest eingestellten Geschwindigkeit vorgenommen. Falls kein Tor angeschlossen ist muss hier der Wert 0 eingetragen sein. Wertebereich: 0: kein Tor vorhanden 1: Tor vorhanden... -
Seite 22: P04 Dmx-Adresse Leistungsumschaltung (Optional)
P04 DMX-Adresse Leistungsumschaltung (optional) Hier kann eine optionale Leistungsumschaltung adressiert werden. Diese Funktion ist nur relevant, falls eine Leistungsumschaltung am Bügel installiert ist. Falls keine Leistungsumschaltung angeschlossen ist muss hier der Wert 0 eingetragen sein. Wertebereich: keine Leistungsumschaltung vorhanden 1..512 DMX-Adresse Leistungsumschaltung Bedienung: Menü... -
Seite 23: P05 Pan-Achse Mittelstellung
P05 PAN-Achse Mittelstellung Mit dieser Funktion kann die PAN Mittelstellung fein justiert werden. Bitte beachten Sie hierzu PAN-Achse Drehbereich, Seite 13. Diese Funktion darf nur für die Feinjustierung verwendet werden. Wertebereich: 2000..2100 Einheiten (Wert des Absolutwertgebers) Empfohlener Wert: 2048 Bedienung: Menü... -
Seite 24: P06 Tilt-Achse 0-Grad-Stellung
P06 TILT-Achse 0-Grad-Stellung Mit dieser Funktion kann die TILT 0-Grad-Stellung fein justiert werden. Bitte beachten Sie hierzu TILT-Achse Schwenkbereich, Seite 15. Diese Funktion darf nur für die Fein-justierung verwendet werden. Wertebereich: 2000..2100 Einheiten (Wert des Absolutwertgebers) Empfohlener Wert: 2048 Bedienung: Menü... -
Seite 25: P07 Tor Drehung Mittelstellung (Optional)
P07 Tor Drehung Mittelstellung (optional) Mit dieser Funktion kann die Mittelstellung der Torrotationsachse justiert werden. Diese Funktion ist nur verfügbar, wenn im Menü P03, 4-Flügel Tor EIN/AUS, Seite 21, das Tormodul eingeschaltet ist. Tor Nummer 1 sollte oben sein. Wertebereich: 700..4000 Einheiten (Wert des Absolutwertgebers) Empfohlener Wert: Hängt vom Typ des montierten Tores ab. -
Seite 26: P11 Pan Drehbereich In Grad (Optional)
P11 PAN Drehbereich in Grad (optional) Mit dieser Funktion stellen Sie den Drehbereich der PAN-Achse ein. Der Drehbereich hat als Bezugspunkt die Mittelstellung der PAN-Achse, beschrieben in P05 PAN-Achse Mittelstellung, Seite 23. Werden hier z.B. 90° eingestellt, so verfährt der Motorbügel plus 90° und minus 90° von der Mittelstellung aus. Bevor Sie hier etwas einstellen, bitte die Kapitel PAN –... -
Seite 27: P12 Tilt-Minus Schwenkbereich In Grad
P12 TILT-Minus Schwenkbereich in Grad Mit dieser Funktion stellen Sie den negativen (minus-) Schwenkbreich der TILT-Achse ein. Bei der TILT- Achse müssen die Schwenkbereiche getrennt eingestellt werden. Der negative Schwenkbereich ist nach unten festgelegt und bezieht sich auf die 0-Position der TILT-Achse, beschrieben in TILT-Achse 0-Grad Stellung, Seite 24. -
Seite 28: P13 Tilt-Plus Schwenkbereich In Grad
P13 TILT-Plus Schwenkbereich in Grad Mit dieser Funktion stellen Sie den positiven (plus-) Schwenkbreich der TILT-Achse ein. Bei der TILT-Achse müssen die Schwenkbereiche getrennt eingestellt werden. Der positive Schwenkbereich ist nach oben festgelegt und bezieht sich auf die 0-Position der TILT-Achse, beschrieben in TILT-Achse 0-Grad Stellung, Seite 24. -
Seite 29: P14 Fokus- Bzw. Drehmodul 0% Wert Einstellen (Optional)
P14 Fokus- bzw. Drehmodul 0% Wert einstellen (optional) Mit dieser Funktion kann die Fokus- bzw. Drehposition für 0% DMX eingestellt werden. Diese Funktion ist nur verfügbar, wenn im Menü P02, Fokus- bzw. Drehmodul EIN/AUS, Seite 20, das Fokusmodul eingeschaltet ist. Achtung! Der 0%-Wert muss kleiner sein als der 100% Wert (P14 kleiner als P15) Sie haben die Möglichkeit nicht nur manuell den Wert einzustellen, sondern auch automatisch. -
Seite 30: P15 Fokus- Bzw. Drehmodul 100% Wert Einstellen (Optional)
P15 Fokus- bzw. Drehmodul 100% Wert einstellen (optional) Mit dieser Funktion kann die Fokus- bzw. Drehposition für 100% DMX eingestellt werden. Diese Funktion ist nur verfügbar, wenn im Menü P02, Fokus- bzw. Drehmodul EIN/AUS, Seite 20, das Fokus- bzw. Drehmodul eingeschaltet ist. Achtung! Der 100%-Wert muss größer sein als der 0% Wert (P15 größer als P14) Sie haben die Möglichkeit nicht nur manuell den Wert einzustellen, sondern auch automatisch. -
Seite 31: P16 Torflügel 1 Geschlossene Stellung Einstellen (Optional)
P16 Torflügel 1 geschlossene Stellung einstellen (optional) Mit dieser Funktion kann die Torflügel 1-Position für 0% DMX eingestellt werden. Diese Funktion ist nur verfügbar, wenn im Menü P03, 4-Flügel-Tor EIN/AUS, Seite 20, das Tormodul eingeschaltet ist. Hinweis! Sie sollten die Torflügel in der Reihenfolge 4 3 2 1 einstellen! Sie haben die Möglichkeit nicht nur manuell den Wert einzustellen, sondern auch automatisch. -
Seite 32: P18 Torflügel 2 Geschlossene Stellung Einstellen (Optional)
P18 Torflügel 2 geschlossene Stellung einstellen (optional) Mit dieser Funktion kann die Torflügel 2-Position für 0% DMX eingestellt werden. Diese Funktion ist nur verfügbar, wenn im Menü P03, 4-Flügel-Tor EIN/AUS, Seite 20, das Tormodul eingeschaltet ist. Hinweis! Sie sollten die Torflügel in der Reihenfolge 4 3 2 1 einstellen! Sie haben die Möglichkeit nicht nur manuell den Wert einzustellen, sondern auch automatisch. -
Seite 33: P20 Torflügel 3 Geschlossene Stellung Einstellen (Optional)
P20 Torflügel 3 geschlossene Stellung einstellen (optional) Mit dieser Funktion kann die Torflügel 3-Position für 0% DMX eingestellt werden. Diese Funktion ist nur verfügbar, wenn im Menü P03, 4-Flügel-Tor EIN/AUS, Seite 20, das Tormodul eingeschaltet ist. Hinweis! Sie sollten die Torflügel in der Reihenfolge 4 3 2 1 einstellen! Sie haben die Möglichkeit nicht nur manuell den Wert einzustellen, sondern auch automatisch. -
Seite 34: P22 Torflügel 4 Geschlossene Stellung Einstellen (Optional)
P22 Torflügel 4 geschlossene Stellung einstellen (optional) Mit dieser Funktion kann die Torflügel 2-Position für 0% DMX eingestellt werden. Diese Funktion ist nur verfügbar, wenn im Menü P03, 4-Flügel-Tor EIN/AUS, Seite 20, das Tormodul eingeschaltet ist. Hinweis! Sie sollten die Torflügel in der Reihenfolge 4 3 2 1 einstellen! Sie haben die Möglichkeit nicht nur manuell den Wert einzustellen, sondern auch automatisch. -
Seite 35: P23 Torflügel Öffnung Alle Flügel Einstellen (Optional)
P23 Torflügel Öffnung alle Flügel einstellen (optional) Mit dieser Funktion kann die Öffnung der Tore in Grad eingestellt werden. Diese Einstellung gilt für alle Tore. Diese Funktion ist nur verfügbar, wenn im Menü P03, 4-Flügel-Tor EIN/AUS, Seite 20, das Tormodul eingeschaltet ist. -
Seite 36: P24 Geschlossene Torflügelposition Für Alle Auto-Einstellen (Optional)
P24 Geschlossene Torflügelposition für alle Auto-Einstellen (optional) Mit dieser Funktion stellen Sie die geschlossene Stellung der Torflügel für alle Tore auf einmal und automatisch ein. Es ist ein deutlich schnellerer Weg diese Parameter zu setzen, es ist aber deutlich ungenauer als mit den Funktionen P16, P18, P20 und P22. Fahren Sie zunächst mit dem Lichtstellspult alle Tore zu. -
Seite 37: P25 Tordrehung Drehbereich In Grad (Optional)
P25 Tordrehung Drehbereich in Grad (optional) Mit dieser Funktion stellen Sie den Drehbereich der Tor-Rotation ein. Der Drehbereich hat als Bezugspunkt die Mittelstellung der Tor-Drehung, beschrieben in P07 Tor Drehung Mittelstellung, Seite 25. Werden hier z.B. 90° eingestellt, so verfährt das Tor plus 90° und minus 90° von der Mittelstellung aus. Diese Funktion ist nur verfügbar, wenn im Menü... -
Seite 38: P27 Geschwindigkeit Pan/Tilt Getrennt Oder Zusammen
P27 Geschwindigkeit PAN/TILT getrennt oder zusammen Mit dieser Funktion kann die Geschwindigkeit der PAN und TILT Achse zusammengelegt (1 DMX-Kanal) oder getrennt (2 DMX Kanäle) werden. Im Zusammenhang mit unseren Steuerpulten MIX-08 mit Joystick muss dieser Parameter auf 1 gesetzt werden. -
Seite 39: P28 Tor-Aufräumfunktion Ein/Aus (Optional)
P28 Tor-Aufräumfunktion EIN/AUS (optional) Die automatische Aufräumfunktion kann hier ein- oder ausgeschaltet werden. Falls 2 oder mehr Tore des 4-Flügel Tores gleichzeitig auf oder zu gefahren werden sollen kann die Steuerung im Bügel die Tore in der richtigen Reihenfolge automatisch schließen oder öffnen (Falls dieses Menü... -
Seite 40: P30 Dmx Wert Anzeigen
P30 DMX Wert anzeigen Mit dieser Funktion können Sie die gesendeten Werte (alle 512 Kanäle) des Lichtmischpultes überprüfen. Hier können Sie schnell feststellen, ob der Motorbügel mit den richtigen Werten angesteuert wird. Angezeigt werden echte DMX-Werte 0..255. Wertebereich: Adresse 1..512 Bedienung: Menü... -
Seite 41: P32 Benutzersprache Wählen
P32 Benutzersprache wählen Hier können Sie wählen, in welcher Sprache die Texte und Meldungen angezeigt werden. Wertebereich: Deutsch Englisch Bedienung: Menü drücken Jetzt sind Sie in der Menüebene. Der zuletzt eingestellte Menüpunkt erscheint, z.B. Menü P02: Focus Modul EIN/AUS drücken ... bis Menü p32 erscheint Menü... -
Seite 42: P36 Pan Drehrichtung Umkehren
P36 PAN Drehrichtung umkehren Mit dieser Funktion kann die Drehrichtung der PAN Achse umgekehrt werden. Wertebereich: 0: normale Drehrichtung (standard) 1: PAN Drehrichtung umgekehrt Bedienung: Menü drücken Jetzt sind Sie in der Menüebene. Der zuletzt eingestellte Menüpunkt erscheint, z.B. Menü P02: Focus Modul EIN/AUS drücken ... -
Seite 43: P37 Tilt Drehrichtung Umkehren
P37 TILT Drehrichtung umkehren Mit dieser Funktion kann die Drehrichtung der TILT-Achse umgekehrt werden. Normalerweise ist die 0% DMX-Stellung nach unten. Wenn hier umgedreht wird, entspricht diese Stellung der 100% DMX-Position. Wertebereich: 0: normale Drehrichtung (standard) 1: TILT Drehrichtung umgekehrt Bedienung: Menü... -
Seite 44: P38 Fokus- Bzw. Drehachse Drehrichtung Umkehren (Optional)
P38 Fokus- bzw. Drehachse Drehrichtung umkehren (optional) Mit dieser Funktion kann die Drehrichtung der Fokus-Achse bzw. Drehachse umgekehrt werden. Wertebereich: 0: normale Drehrichtung (standard) 1: Fokus- bzw. Drehachse Drehrichtung umgekehrt Bedienung: Menü drücken Jetzt sind Sie in der Menüebene. Der zuletzt eingestellte Menüpunkt erscheint, z.B. -
Seite 45: P39 Tordrehung Drehrichtung Umkehren (Optional)
P39 Tordrehung Drehrichtung umkehren (optional) Mit dieser Funktion kann die Drehrichtung der Tordrehung umgekehrt werden. Wertebereich: 0: normale Drehrichtung (standard) 1: Tor-Drehrichtung umgekehrt Bedienung: Menü drücken Jetzt sind Sie in der Menüebene. Der zuletzt eingestellte Menüpunkt erscheint, z.B. Menü P02: Focus Modul EIN/AUS drücken ... -
Seite 46: P40 Stromkreisnummer Netspider
P40 Stromkreisnummer Netspider dieser Funktion können Stromkreisnummer für Netspider-Systeme einstellen. Stromkreisnummer wird nur in Netspider Systemen benutzt. Wertebereich: 0..9999 Bedienung: Menü drücken Jetzt sind Sie in der Menüebene. Der zuletzt eingestellte Menüpunkt erscheint, z.B. Menü P02: Focus Modul EIN/AUS drücken ... bis Menü p40 erscheint Menü... -
Seite 47: Technische Daten
Technische Daten Die Typenbezeichnungen sind auf Seite 5 erläutert. Maße und Gewichte: MB-ST/B Breite [cm] Höhe [cm] Tiefe [cm] Gewicht [kg] max. Zuladung [kg] 10,5 13,5 10,5 MB-R Breite [cm] Höhe [cm] Tiefe [cm] Gewicht [kg] max. Zuladung [kg] 53,8 47,8 11,6 68,8... -
Seite 48: Elektrische Daten
Elektrische Daten: Anschlusswerte: 24 V DC, max. 5 A Absicherung: 6.3 A träge Steckerbelegungen: Data-Power-Kabel: 4pol. XLR Stecker Gehäuse: Schirm PIN 1: 0 V (GND) min. Querschnitt 0,75mm² PIN 2: DMX-Data – min. Querschnitt 0,25mm² PIN 3: DMX-Data + min. Querschnitt 0,25mm² PIN 4: +24 V DC min. -
Seite 49: Innenliegende Verkabelung
Innenliegende Verkabelung Motorbügel MB Studio 2000/MB Rohr DMX V4.51 Rev. 2.36... -
Seite 50: Neujustierung Motorbügel Achsen
Neujustierung Motorbügel Achsen Motorbügel MB Studio 2000/MB Rohr DMX V4.51 Rev 2.36... - Seite 51 Achtung! Nur für Fachpersonal mit entsprechender Schulung von Licht-Technik! Diese Arbeiten können nur in einer entsprechend ausgerüsteten Werkstatt ausgeführt werden. Auf keinen Fall dürfen diese Arbeiten auf Leitern oder Liften am Motorbügel durchgeführt werden! Falls ein Potentiometer ausgetauscht oder demontiert wird, ist eine Neujustierung dieses Potentiometers nötig.
-
Seite 52: Werkseinstellungen
Werkseinstellungen Menü Beschreibung Wert Bemerkung DMX-Adresse Motorbügel Fokus EIN/AUS 0/1 (individuell) Je nach Bestückung Tor EIN/AUS 0/1 (individuell) Je nach Bestückung DMX-Adresse Leistungsumschaltung individuell PAN-Achse Mittelstellung individuell TILT-Achse 0-Grad Position individuell Tor Drehung Mittelstellung individuell PAN-Achse Drehbereich 182 Grad TILT-Achse Minus Schwenkbereich 90 Grad TILT-Achse Plus Schwenkbereich individuell... -
Seite 53: Wartung
Falls der Zapfen bzw. das Joch sichtbar beschädigt, verbogen oder in sich verformt ist, darf der Motorbügel unter keinen Umständen weiterverwendet werden. Senden Sie das Gerät unverzüglich zur Firma Licht-Technik. Der Zapfen ist auf festen Sitz zu prüfen. 2. Kontrolle der Sicherungselemente Prüfen Sie die Sicherungsseile und weitere Sicherungselemente wie Schäkel, Ringe Ösen, Ketten:... -
Seite 54: Fehlermeldungen
Fehlermeldungen Nicht von Licht-Technik geschulte Mitarbeiter sind nicht befugt, Arbeiten am Motorbügel durchzuführen! Fehler Beschreibung Mögliche Ursachen Mögliche Abhilfen E20 DMX-Signal fehlt Defektes Zuleitungskabel zum Motorbügel Überprüfen der DMX-Signal- (Pin2 und/oder 3 unterbrochen) leitungen. Splitbox muss LED "DMX ok" leuchten... -
Seite 55: Störungen
Genehmigung seitens der Licht-Technik Vertriebs GmbH. Die Produkte der Firma Licht-Technik werden ständig weiterentwickelt. Aus diesem Grund behält sich die Firma Licht-Technik das Recht vor, Baugruppen, Motoren und auch technische Spezifikationen ohne vorherige Ankündigung jederzeit zu ändern. -
Seite 56: Eu Konformitätserklärung
DIN EN 60204-1:2014-10; VDE 0113-1:2014-10 Sicherheit von Maschinen - Elektrische Ausrüstung von Maschinen - Teil 1: Allgemeine Anforderungen (IEC 44/709/CDV:2014); Deutsche Fassung FprEN 60204-1:2014 Die Prüfung wurde abgelegt und bestanden. Ein Prüfbericht liegt der Firma Licht-Technik Vertriebs GmbH vor und kann eingesehen werden.
