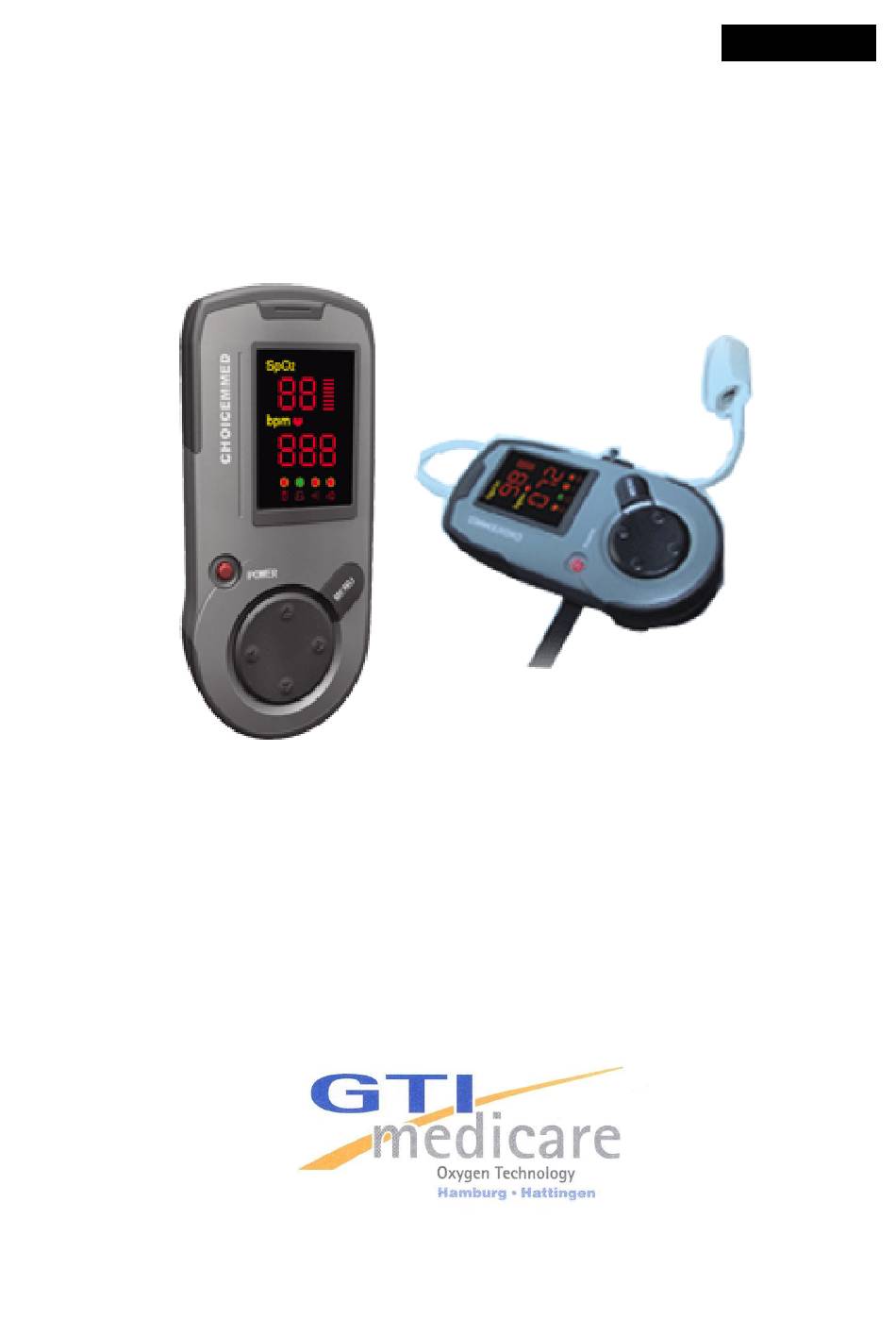

- Seite 1 Gebrauchsanweisung für Patienten DEUTSCH Pulsoximeter POD-300 K GTI medicare GmbH GTI Nord medicare GmbH Beuler Höhe 36 Hermann-Buck-Weg 1 45525 Hattingen 22309 Hamburg Tel.: 02324 / 91 99-0 Tel.: 040 / 611 369-0 Fax: 02324 / 91 99-50 Fax: 040 / 611 369-14 info@gti-medicare.de...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Pulsoximeter POD-300 B INHALT 1. Einleitung ..................... Seite 2 2. Das Gerät – Frontansicht/Rückansicht..........Seite 2 3. Inbetriebnahme..................Seite 4 4. Das Menü - Navigationstasten............. Seite 5 5. Datenspeicher – Anzeige der Vergangenheitswerte......Seite 6 6. Einstellung der Patientenkennung (ID)…………………..... Seite 7 7. -
Seite 3: Einleitung
DEUTSCH Pulsoximeter POD-300 B 1. Einleitung Die Pulsoximetrie ist ein nichtinvasives Monitoringverfahren zur Bestimmung der Sauerstoffsättigung im arteriellen (also sauerstoffreichen) Blut mittels eines Photosensors. Sie ist in der klinischen Medizin nicht mehr wegzudenken, die arterielle Sauerstoffsättigung wird auch als das „fünfte Vitalzeichen“ bezeichnet. Das Pulsoximeter POD-300 B ist ideal für alle Anwendungen im Bereich Gesundheit und Pflege, und überall dort, wo die schnelle Messung lebenswichtiger Funktionen erforderlich ist. -
Seite 4: Rückansicht
DEUTSCH Pulsoximeter POD-300 B Rückansicht Aufkleber mit Hersteller-Hinweisen Sensor-Adapterkabel USB-Ausgang für die Batteriefach- PC- Verbindung Deckel (seitlich) Verschluss Batteriefach (zum öffnen die Sicherungsschraube in Richtung des geöffneten Symbols drehen) Seite 3 DEUTSCH... -
Seite 5: Inbetriebnahme
Pulsoximeter POD-300 B 3. Inbetriebnahme a) Öffnen Sie den Batteriefachdeckel, indem Sie die Sicherungsschraube in Richtung des geöffneten Symbols drehen. Legen Sie die Batterien (Typ AA) oder vergleichbare wideraufladbare Akkus entsprechend den Kennzeichnungen in das Gerät ein und sichern den Batteriefachdeckel, indem Sie die Schraube wieder in Richtung des geschlossenen Symbols drehen. -
Seite 6: Einstellung Der Patientenkennung (Id), Des Datums Und Der Zeit
DEUTSCH Pulsoximeter POD-300 B b) Schließen Sie das Sensorkabel an das Gerät an, in dem Sie es mit der Oberseite des Gerätes verbinden (vgl. Abb.) 4. Einstellung der Patientenkennung (ID), des Datums und der Zeit Die Messung ist auch ohne die Einstellung dieser Werte möglich, jedoch ist eine Speicherung der Messergebnisse nicht möglich! Daher sollte vor der ersten Messung die Einstellung der Patientenkennung und Zeit vorgenommen werden. -
Seite 7: Einstellung Der Patientenkennung (Id)
DEUTSCH Pulsoximeter POD-300 B Folgende Daten können eingestellt werden: Anzeige Bedeutung 1. MI Minute 2. H Stunde 3. d 4. Mo Monat 5. Y Jahr Nachdem alle Einstellungen vorgenommen wurden, kehrt das Display nach ca. 3 Sek. ohne Eingabe automatisch in den normalen Anzeigemodus (Ausgangsdisplay) zurück, die Werte sind nun gespeichert. - Seite 8 DEUTSCH Pulsoximeter POD-300 B 5. Messung Nachdem nun alle Eingaben erfolgt sind, kann mit der Messung begonnen werden. a) Drücken Sie auf den „Power“- Schalter (= AN-Schalter, rote Taste) auf der Frontseite des Gerätes und halten Sie die Taste einige Sekunden gedrückt, um das Gerät anzuschalten.
-
Seite 9: Datenspeicher - Anzeige Der Vergangenheitswerte
DEUTSCH Pulsoximeter POD-300 B 6. Datenspeicher – Anzeige der Vergangenheitswerte Um die Vergangenheitswerte anzeigen zu lassen, drücken Sie - vom normalen Anzeigemodus (Ausgangsdisplay) aus - einmal die Taste „Menü“. Die Vergangenheitswerte werden im Display mit dem Großbuchstaben H = Historie gekennzeichnet. -
Seite 10: Einstellung Der Alarmgrenzwerte
DEUTSCH Pulsoximeter POD-300 B WICHTIG: Sie müssen bei jedem Geräte-Neustart zunächst eine Patienten- Kennung (ID) vergeben, damit das Gerät die Werte speichern kann. Andernfalls ist eine Speicherung nicht möglich! 7. Einstellung der Alarmgrenzwerte Um die Grenzwerte für den Alarm einzustellen, drücken Sie - vom normalen Anzeigemodus (Ausgangsdisplay) aus - 3 x die Menü-Taste (beim ersten Tastendruck erscheint die Historie, beim zweiten Tastendruck die ID-Kennung, beim dritten Tastendruck die Alarmgrenzwerte). - Seite 11 DEUTSCH Pulsoximeter POD-300 B 8. Alarm Das Pulsoximeter POD-300 B unterscheidet 3 Alarmarten. Höchste Priorität: die höchste Alarmstufe warnt vor schwerwiegenden Problemen. Mittlere Priorität: die mittlere Alarmstufe warnt vor ernsthaften Problemen. Niedrige Priorität: die niedrigste Alarmstufe warnt vor Problemen. Sämtliche Alarmeinstellungen in diesem Gerät wurden werksseitig eingestellt und sind nicht veränderbar.
-
Seite 12: Einstellung Des Akustischen Signals
DEUTSCH Pulsoximeter POD-300 B WICHTIG: Wenn das akustische Signal ausgeschaltet ist, dann leuchtet die entsprechende Warnlampe. Ob das Gerät einen akustischen oder visuellen Alarm ausgibt, hängt von der Priorität des Alarms ab. Visueller Alarm wird auf dem Display angezeigt, wenn die physiologischen Grenzwerte erreicht sind. -
Seite 13: Technische Daten
DEUTSCH Pulsoximeter POD-300 B 10. Technische Daten Messspanne: Sättigung 0 bis 100% Pulsfrequenz 0 bis 235 BPM Genauigkeit: - Sättigung ± 2% (70 – 100%), 0 – 69 % unspezifiziert - Pulsfrequenz ± 2 bpm (30 – 99 bpm), ± 2% (100 – 235 bpm) Einstellung Alarmgrenzen: - Sättigung von 70 –...
