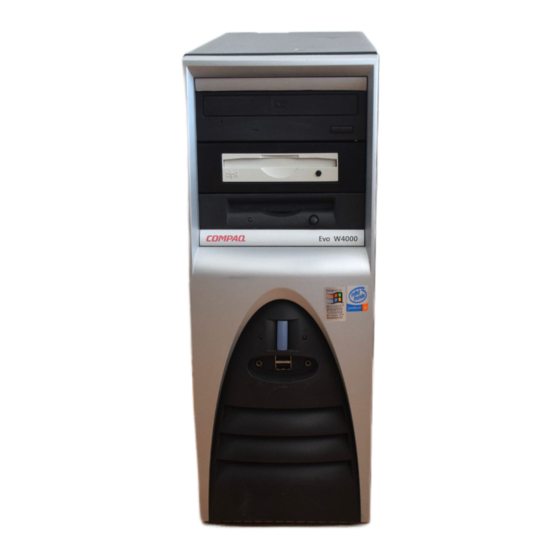

- Seite 1 Hardware-Referenzhandbuch Evo Workstation W4000 Convertible Minitower Dokument-Teilenummer: 244947-042 Januar 2002 In diesem Handbuch finden Sie grundlegende Informationen für die Aufrüstung dieser Computermodelle.
- Seite 2 © 2002 Compaq Computer Corporation Compaq, das Compaq Logo und Evo sind Marken der Compaq Information Technologies Group, L.P. Microsoft, MS-DOS, Windows und Windows NT sind Marken der Microsoft Corporation. Intel, Pentium, Intel Inside und Celeron sind Marken der Intel Corporation.
-
Seite 3: Inhaltsverzeichnis
Inhalt 1 Produktmerkmale Merkmale der Standardkonfiguration ........1–1 Komponenten auf der Vorderseite . - Seite 4 Inhalt Einbau eines CD-ROM-, DVD-ROM- oder anderen Wechsellaufwerks..2–16 Installieren eines 3,5-Zoll-Laufwerks in einen 5,25-Zoll-Laufwerksschacht..2–18 Einsetzen eines Festplattenlaufwerks in einen 3,5-Zoll-Laufwerksschacht ..2–21 Herausnehmen eines Laufwerks aus dem Laufwerksschacht....2–23 A Technische Daten Systemplatine .
-
Seite 5: Produktmerkmale
Produktmerkmale Merkmale der Standardkonfiguration Die Compaq Evo™ Workstation W400 kann auf einfache Weise in ein Desktop-System umgewandelt werden. Die jeweiligen Merkmale hängen von Ihrem Modell ab. Um zu prüfen, welche Hardware- und Software-Komponenten in Ihrem Computer installiert sind, führen Sie Compaq Diagnostics for Windows (Compaq Diagnoseprogramm für... -
Seite 6: Komponenten Auf Der Vorderseite
Produktmerkmale Komponenten auf der Vorderseite Komponenten auf der Vorderseite LED-Anzeige für das Diskettenauswurftaste Diskettenlaufwerk Dual-State-Netzschalter LED-Anzeige des Festplattenlaufwerks Betriebsanzeige Kopfhöreranschluss CD-ROM-Auswurftaste USB-Anschluss Betriebsanzeige des Mikrofonanschluss CD-ROM-Laufwerks 1–2 Hardware-Referenzhandbuch... -
Seite 7: Komponenten Auf Der Rückseite
Produktmerkmale Komponenten auf der Rückseite Komponenten auf der Rückseite* Netzbuchse Paralleler Anschluss Mausanschluss Monitoranschluss Tastaturanschluss Kopfhöreranschluss/Audio-Ausgang Universal Serial Bus- (USB-) Audio-Eingang Anschluss Serieller Anschluss (COM1) Mikrofonanschluss Ethernet RJ-45-Anschluss Serieller Anschluss (COM2) *Die Anordnung und Anzahl der Anschlüsse kann von Modell zu Modell unterschiedlich sein. Hardware-Referenzhandbuch 1–3... -
Seite 8: Verwenden Der Tastatur
Produktmerkmale Verwenden der Tastatur Compaq Easy Access -Tastaturkomponenten -Taste Wird in Verbindung mit einer anderen Taste gedrückt; Strg die Funktion hängt von der jeweiligen Anwendung ab. Zum Öffnen des Menüs Start in Microsoft Windows. Windows Logo-Taste* Wird in Kombination mit anderen Tasten gedrückt, um andere Funktionen auszuführen. -
Seite 9: Windows Logo-Taste
Produktmerkmale Compaq Easy Access -Tastaturkomponenten (Fortsetzung) Editiertasten Dazu zählen folgende Tasten: Einfügen, Pos1, Bild auf, Entfernen, Ende Bild ab. ✎ Wenn Sie Strg und Alt gedrückt halten und die Taste Entf drücken, wird der Computer neu gestartet. LED-Anzeige für die Zeigt an, ob der Ziffernblock aktiviert ist. -
Seite 10: Easy Access-Software
Insert Template (Vorlage für gedrucktes Symbol), um ein Symbol auszuwählen und zu drucken, das die neue Tastenbelegung anzeigt. Die Datei PAPER INSERT TEMPLATE.DOC ist standardmäßig unter C:\PROGRAMME\COMPAQ\EASY ACCESS KEYBOARD gespeichert. ✎ Damit die Symbole genau anliegen, muss der Abstand unter Umständen entsprechend angepasst werden. -
Seite 11: Besondere Mausfunktionen
Jedem Computer wurde eine eindeutige Seriennummer zugewiesen, die sich auf der Abdeckung 1 oder auf der Rückseite 2 des Computers befindet. Halten Sie diese Nummer bereit, wenn Sie sich mit der Compaq Kundenunterstützung in Verbindung setzen. Position der Seriennummer Umwandlung eines Minitower-Systems in ein Desktop-System 1. - Seite 12 Produktmerkmale 3. Nehmen Sie die Frontblende gemäß Abschnitt „Abnehmen der Frontblende“ ab. 4. Ziehen Sie sämtliche Spannungsversorgungs- und Datenkabel aus den Laufwerken in den 5,25-Zoll-Laufwerksschächten. 5. Drücken Sie die lange (grüne) Laufwerksverriegelung 1 (siehe Abbildung), um die Laufwerke im 5,25-Zoll-Laufwerksschacht zu entriegeln.
- Seite 13 Produktmerkmale 7. Wenn Sie ein Laufwerk in das Gehäuse einsetzen, müssen Sie es so drehen, dass es in dieselbe Richtung wie das 3,5-Zoll-Diskettenlaufwerk zeigt. Die Unterseite des Laufwerks muss parallel zur grünen Laufwerksverriegelung ausgerichtet sein. ✎ Bei einem Desktop-Gehäuse sollte das Diskettenlaufwerk immer in den obersten Laufwerksschacht eingesetzt werden, um den richtigen Abstand und leichten Zugang sicherzustellen.
-
Seite 14: Umwandlung Eines Desktop-Systems In Ein Minitower-System
Produktmerkmale 11. Entfernen Sie die Chromlogoplatte von der Blendenhalterung, und drehen Sie die Halterung samt Logoplatte um 180°, so dass Sie ein Desktop-Gehäuse erhalten. Befestigen Sie dann die Logoplatte wieder in der Blendenhalterung. Ä ACHTUNG: Halten Sie die Blendenhalterung gerade, wenn Sie sie von der Frontblende wegziehen. - Seite 15 Produktmerkmale 2. Nehmen Sie die Abdeckung des Computers gemäß Abschnitt „Abnehmen der Abdeckung“ ab. 3. Nehmen Sie die Frontblende gemäß Abschnitt „Abnehmen der Frontblende“ ab. 4. Ziehen Sie sämtliche Spannungsversorgungs- und Datenkabel aus den Laufwerken in den 5,25-Zoll-Laufwerksschächten. 5. Drücken Sie auf die kurze (gelbe) Laufwerksverriegelung 1 (siehe Abbildung), um die Laufwerke im 5,25-Zoll- Laufwerksschacht zu entriegeln.
- Seite 16 Produktmerkmale ✎ Im Minitower-Gehäuse sollte das Diskettenlaufwerk stets in den Laufwerksschacht eingesetzt werden, der dem eingebauten 3,5-Zoll-Diskettenlaufwerk am nächsten liegt, damit genügend Platz für eine ausreichende Belüftung gewährleistet ist. Einbau eines Laufwerks in ein Minitower-Gehäuse 8. Schieben Sie das Laufwerk vorsichtig in den Laufwerksschacht. Wenn das Laufwerk ordnungsgemäß...
- Seite 17 Produktmerkmale 10. Entfernen Sie die Blendenhalterung gemäß der Anleitung im Abschnitt „Entfernen der Laufwerksblenden“, und ersetzen Sie sie durch die Laufwerksblenden, die so ausgerichtet sein müssen, dass sie mit dem Minitower-Gehäuse abschließen. Ä ACHTUNG: Halten Sie die Blendenhalterung gerade, wenn Sie sie von der Frontblende wegziehen.
-
Seite 18: Hardware-Aufrüstung
Hardware-Aufrüstung Ablauf der Installation Halten Sie die Installationsreihenfolge unbedingt ein, um sicherzustellen, dass sämtliche optionalen Geräte richtig installiert werden. 1. Wenn Ihr Computer über ein Smart Cover Lock verfügt und Sie die Sperre aktiviert haben, verwenden Sie Computer Setup zum Freigeben der Sperre und zum Deaktivieren des Smart Cover Sensors. -
Seite 19: Smart Cover Lock
Hardware-Aufrüstung 4. Installieren Sie die gewünschten optionalen Geräte. Anleitungen hierzu finden Sie in den entsprechenden Abschnitten in diesem Handbuch sowie in der Dokumentation der jeweiligen optionalen Geräte. 5. Bringen Sie die Gehäuseabdeckung wieder an. 6. Schalten Sie den Monitor, den Computer und sonstige Geräte ein, die Sie testen möchten. - Seite 20 Hardware-Aufrüstung Ä ACHTUNG: Der Smart Cover FailSafe-Schlüssel ist ein spezielles von Compaq erhältliches Tool. Denken Sie daran, es nicht erst zu bestellen, wenn Sie es benötigen. So erhalten Sie einen FailSafe-Schlüssel: ■ Wenden Sie sich an Ihren Compaq Partner oder Servicepartner.
-
Seite 21: Abnehmen Der Abdeckung
Hardware-Aufrüstung Abnehmen der Abdeckung Legen Sie den Computer aus Stabilitätsgründen auf die Seite, bevor Sie dessen Abdeckung entfernen. 1. Wenn Sie das Smart Cover Lock aktiviert haben, lesen Sie den vorhergehenden Abschnitt über das Smart Cover Lock, oder deaktivieren Sie dieses mit Hilfe von Computer Setup. 2. -
Seite 22: Abnehmen Der Frontblende
Hardware-Aufrüstung Abnehmen der Frontblende 1. Wenn Sie das Smart Cover Lock aktiviert haben, deaktivieren Sie dieses über Computer Setup. 2. Fahren Sie das Betriebssystem normal herunter, und schalten Sie dann den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie den Netzstecker, und trennen Sie alle Verbindungen zu Peripheriegeräten. -
Seite 23: Entfernen Der Laufwerksblenden
Hardware-Aufrüstung Entfernen der Laufwerksblenden 1. Wenn Sie das Smart Cover Lock aktiviert haben, deaktivieren Sie dieses über Computer Setup. 2. Fahren Sie das Betriebssystem normal herunter, und schalten Sie dann den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie den Netzstecker, und trennen Sie alle Verbindungen zu Peripheriegeräten. -
Seite 24: Installieren Von Zusätzlichem Speicher
ACHTUNG: Einige Modelle unterstützen ECC-Speicher, andere unterstützen Nicht-ECC-Speicher. Bei Systemen, die ECC unterstützen, unterstützt Compaq keine Kombination von ECC- und Nicht-ECC-Speicher. In diesem Fall leuchtet die LED-Anzeige der Num-Taste auf der Tastatur permanent, und es ertönt ein kurzes Signal, gefolgt von zwei langen Signalen (sofern im System ein Lautsprecher installiert ist). -
Seite 25: Ddr-Sdram-Dimms
Hardware-Aufrüstung DDR-SDRAM-DIMMs Wenn Ihr System DDR-SDRAM-DIMMs unterstützt, sind für eine einwandfreie Funktionsweise ungepufferte 184-Pin-, PC1600 200 Mhz- oder PC2100 266 Mhz-kompatible DDR-SDRAM-Industriestandard- DIMMs erforderlich. Die SDRAM-DIMMs müssen eine CAS-Latenzzeit von 2 oder 2,5 (CL = 2 oder CL = 2,5) unterstützen. Sie müssen außerdem mit den obligatorischen SPD-Daten des JEDEC ausgestattet sein. - Seite 26 Hardware-Aufrüstung Å VORSICHT: Lassen Sie die internen Systemkomponenten vor dem Berühren ausreichend abkühlen, um Verbrennungen durch heiße Bauteile zu vermeiden. 4. Öffnen Sie beide Halterungen des Speichermodulsteckplatzes 1, und setzen Sie das Speichermodul in den Steckplatz 2 ein. Einsetzen eines DIMM ✎...
-
Seite 27: Installieren Oder Entfernen Einer Erweiterungskarte
Hardware-Aufrüstung 8. Bringen Sie die Abdeckung wieder an. 9. Wenn Sie das Smart Cover Lock verwenden, schließen Sie es mit Hilfe von Computer Setup, um den Smart Cover Sensor zu aktivieren. Der Computer sollte den zusätzlichen Speicher beim nächsten Hochfahren des Computers automatisch erkennen. Installieren oder Entfernen einer Erweiterungskarte Der Computer ist mit Erweiterungssteckplätzen ausgestattet, mit denen dieser aufgerüstet bzw. -
Seite 28: Entfernen Oder Installieren Einer Erweiterungskarte
Hardware-Aufrüstung Entfernen der Schraube und der Abdeckung des Erweiterungssteckplatzes Entfernen oder Installieren einer Erweiterungskarte 1. Wenn Sie das Smart Cover Lock aktiviert haben, deaktivieren Sie dieses über Computer Setup. 2. Fahren Sie das System normal herunter, schalten Sie den Computer und sämtliche Peripheriegeräte aus, und ziehen Sie dann den Netzstecker aus der Steckdose. - Seite 29 Hardware-Aufrüstung 7. Halten Sie die Karte an beiden Ecken fest, und ziehen Sie sie durch leichtes Hin- und Herbewegen vorsichtig aus dem Steckplatz. Sorgen Sie dafür, dass die Karte dabei andere Komponenten nicht beschädigt. 8. Bewahren Sie die Karte in einer Antistatikverpackung auf. 9.
- Seite 30 Hardware-Aufrüstung 12. Stecken Sie die Erweiterungskarte in den Steckplatz, bis sie fest sitzt. Entfernen oder Installieren einer Erweiterungskarte ✎ Wenn Sie eine Erweiterungskarte einsetzen, sollten Sie sie so in den Steckplatz stecken, dass sämtliche Anschlüsse ordnungsgemäß und fest sitzen. 13. Befestigen Sie die Schraube wieder, mit der die Erweiterungskarte am Gehäuse befestigt ist.
-
Seite 31: Lage Der Laufwerke
Hardware-Aufrüstung Lage der Laufwerke Positionen der Laufwerke (Desktop- und Minitower-Computer) 1 Zwei 5,25-Zoll-Laufwerksschächte in halber Bauhöhe zum Einbau von optionalen Laufwerken (Laufwerksschächte 1 und 2). 2 Ein standardmäßiges, in einen Laufwerksadapter eingebautes 3,5-Zoll-Diskettenlaufwerk für 1,44-MB-Disketten, das in einen 5,25-Zoll-Laufwerksschacht in 1/3-Bauhöhe (Laufwerksschacht 3) eingesetzt ist. -
Seite 32: Einbau Eines Cd-Rom-, Dvd-Rom- Oder Anderen Wechsellaufwerks
Zusätzliche Führungsschrauben befinden sich auf der Vorderseite des Gehäuses hinter der Frontblende. Für einige Laufwerke benötigen Sie Schrauben mit metrischem Gewinde. Die von Compaq bereitgestellten metrischen Schrauben sind schwarz. Ä ACHTUNG: Beachten Sie folgende Hinweise, um einen Datenverlust oder Beschädigungen am Computer oder Laufwerk zu verhindern: ■... - Seite 33 ✎ Für einige Laufwerke benötigen Sie Schrauben mit metrischem Gewinde. Zusätzliche Führungsschrauben befinden sich unter der Frontblende auf der Vorderseite des Gehäuses. Die von Compaq bereitgestellten metrischen Schrauben sind schwarz. 4. Setzen Sie das Laufwerk in den gewünschten Laufwerksschacht ein, indem Sie es von vorne in das Laufwerksgehäuse einschieben 2.
- Seite 34 Hardware-Aufrüstung Ausrichtung der Führungsschrauben und Einsetzen eines optionalen 5,25-Zoll-Laufwerks in einen Minitower (oben) und einen Desktop (unten) 5. Schließen Sie das Netzkabel 1 sowie das Signalkabel 2 an das Laufwerk an. Sie müssen außerdem das Audiokabel 3 anschließen, wenn es sich um ein CD-ROM- oder DVD-ROM-Laufwerk handelt und Sie ein analoges Audio-Signal statt eines digitalen Signals benötigen.
-
Seite 35: Installieren Eines 3,5-Zoll-Laufwerks In Einen 5,25-Zoll-Laufwerksschacht
Hardware-Aufrüstung 6. Entfernen Sie die entsprechende Laufwerksblende aus der Blendenhalterung hinter der Frontblende. Ausführliche Informationen finden Sie im Abschnitt „Entfernen der Laufwerksblenden“. 7. Bringen Sie die Abdeckung des Computers wieder an. 8. Konfigurieren Sie den Computer neu, falls erforderlich. Ausführliche Informationen finden Sie im Abschnitt „Ablauf der Installation“. - Seite 36 Hardware-Aufrüstung 6. Befestigen Sie die Klammer 1. Befestigen Sie dann die Laufwerksfrontblende 3 an der Vorderseite des Adapters. Befestigen eines 3,5-Zoll-Laufwerks in einem 5,25-Zoll-Adapter 7. Bringen Sie zwei Führungsschrauben an jeder Seite des Adapters an 1. Hardware-Referenzhandbuch 2–19...
- Seite 37 Hardware-Aufrüstung 8. Setzen Sie den Adapter in den gewünschten Laufwerksschacht 2 ein, indem Sie ihn von vorne in das Laufwerksgehäuse schieben. Der Adapter wird durch die Laufwerksverriegelung automatisch gesichert, wenn diese einrastet. ✎ Das primäre 3,5-Zoll-Diskettenlaufwerk sollte nur in Laufwerksschacht 3 eingesetzt werden.
-
Seite 38: Einsetzen Eines Festplattenlaufwerks In Einen 3,5-Zoll-Laufwerksschacht
3,5-Zoll-Laufwerksschacht ✎ Eine Kombination aus IDE- und SCSI-Festplatten im System wird von Compaq nicht unterstützt. Wenn Sie ein Festplattenlaufwerk in Schacht 4 oder 5 austauschen möchten, muss das Austauschlaufwerk vom gleichen Typ sein wie das zu entfernende. So setzen Sie ein Festplattenlaufwerk in einen 3,5-Zoll-Laufwerksschacht ein: 1. - Seite 39 Hardware-Aufrüstung 4. Bringen Sie zwei Führungsschrauben an jeder Seite des Laufwerks an 1. 5. In der folgenden Abbildung wird gezeigt, wie Sie ein Festplattenlaufwerk in einen 3,5-Zoll-Laufwerksschacht einsetzen. Einsetzen eines Festplattenlaufwerks in den entsprechenden Schacht 6. Schließen Sie das Spannungsversorgungskabel 1 und das Signalkabel 2 an das Festplattenlaufwerk an.
-
Seite 40: Herausnehmen Eines Laufwerks Aus Dem Laufwerksschacht
Hardware-Aufrüstung 7. Stecken Sie die Stecker der anderen Kabelenden in die entsprechenden Anschlüsse auf der Systemplatine. 8. Bringen Sie die Abdeckung des Computers wieder an. 9. Konfigurieren Sie den Computer neu, falls erforderlich. Ausführliche Informationen finden Sie im Abschnitt „Ablauf der Installation“. Herausnehmen eines Laufwerks aus dem Laufwerksschacht 1. - Seite 41 Hardware-Aufrüstung 6. Ziehen Sie das Laufwerk aus dem Laufwerksschacht. Dabei müssen Sie die Laufwerksverriegelung drücken. Herausnehmen eines Laufwerks aus dem 5,25-Zoll-Laufwerksschacht 7. Ziehen Sie das Laufwerk aus dem Laufwerksschacht, und bewahren Sie es in einer Antistatikverpackung auf. 2–24 Hardware-Referenzhandbuch...
-
Seite 42: A Technische Daten
Technische Daten Compaq Evo Workstation W4000 Maße Höhe 17,65 in 44,83 cm Breite 6,60 in 16,76 cm Tiefe 17,61 in 44,73 cm Gewicht 26,0 lb 12,0 kg Tragfähigkeit (maximale Traglast) 100,0 lb 45,5 kg Temperaturbereich Betrieb 50° bis 95° F 10°... -
Seite 43: Systemplatine
Technische Daten Systemplatine Komponenten der Systemplatine ✎ Die Anzahl der DIMM-Steckplätze 8 bei der W4000 Workstation hängt vom Typ der unterstützten DIMMs ab. SDRAM-Systemplatinen weisen drei DIMM-Steckplätze auf, während DDR-SDRAM-Systemplatinen nur über zwei DIMM-Steckplätze verfügen. PCI-Sockel Diskettenlaufwerk-Anschluss Kopfhöreranschluss/Mikrofonbuchse Ultra-ATA-Anschlüsse <... -
Seite 44: B Installationshinweise Für Festplattenlaufwerke
Kabels verbunden ist (gilt nur für 80-adrige ATA-Kabel). Ein Beispiel für ein Ultra-ATA-Kabel ist in diesem Anhang unter „Installationshinweise für Ultra-ATA-IDE-Geräte“ zu finden. Bei allen Compaq Festplatten sind die Jumper für die Kabelauswahl- funktion voreingestellt. Daher sind keine Änderungen der Jumper-Einstellungen der vorhandenen bzw. zusätzlichen Laufwerke erforderlich. -
Seite 45: Installationshinweise Für Ultra-Ata-Geräte
Laufwerksrahmen eingesetzt werden kann. Zusätzliche Führungsschrauben befinden sich auf der Vorderseite des Gehäuses hinter der Frontblende. Bei einigen Optionen wird Hardware mit metrischem Gewinde verwendet. Die von Compaq mitgelieferten Schrauben mit metrischem Gewinde sind schwarz. ■ Wenn nur ein Gerät an ein Kabel angeschlossen ist, verbinden Sie dieses Gerät mit dem Endanschluss (Gerät 0). -
Seite 46: Scsi-Geräte
Ultra 320 SCSI- oder Ultra 160 SCSI-Controller bietet Unterstützung für maximal 15 SCSI-Geräte pro Kanal. ■ Bei Verwendung mehrerer SCSI-Geräte empfiehlt Compaq, die Geräte auf Kanal A und Kanal B (falls vorhanden) aufzuteilen, um eine optimale Leistung zu erzielen. ■... - Seite 47 Narrow-Geräten zusammen verwendet werden. Weitere Informationen zu optionalen SCSI-Geräten finden Sie in der Dokumentation zum jeweiligen Gerät. Sie können sich auch an Ihren Compaq Partner wenden. Ä ACHTUNG: Führen Sie keine Kabel in der Nähe des Lufteinlasses des Netzteils vorbei. So geführte Kabel können den Luftstrom zum Netzteil versperren und eine Überhitzung des Netzteils verursachen.
-
Seite 48: Hinweise Zum Installieren Optionaler Scsi-Geräte
Installationshinweise für Festplattenlaufwerke Hinweise zum Installieren optionaler SCSI-Geräte ✎ Wenn Sie Ultra-ATA- und SCSI-Festplattenlaufwerke im gleichen System kombinieren, ist das Ultra-ATA-Laufwerk das Startlaufwerk, wenn nicht die Startreihenfolge im F10-Setup geändert wird. Beim Austausch von Festplattenlaufwerken sollte das neue Laufwerk vom gleichen Typ wie das ersetzte sein. Wenn Sie die Ultra-ATA-Festplatte durch eine SCSI-Festplatte ersetzen, benötigen Sie ein Multimode-LVD-SCSI-Kabel-Optionskit (LVD = Low Voltage Differential). -
Seite 49: Scsi-Controller
Das hier dargestellte Kabel (Kabel für fünf Geräte) kann sich vom Kabel für Ihren Computer unterscheiden. Um weitere Informationen zur Installation optionaler SCSI-Geräte zu erhalten, lesen Sie in der Dokumentation des Geräte-Optionskits nach, oder wenden Sie sich an Ihren Compaq Partner bzw. Compaq Servicepartner. B–6 Hardware-Referenzhandbuch... -
Seite 50: Verwenden Von Scsiselect Für Scsi-Geräte
<Strg><A> aufrufen) während des POST angezeigt wird. ■ Bei deaktivierten POST-Meldungen: Wenn der Bildschirm mit dem Compaq Logo angezeigt wird, drücken Sie zum Verlassen des Bildschirms auf eine beliebige Taste. Drücken Sie zum Aufrufen des Dienstprogramms SCSISelect unmittelbar nach Verlassen der Logoanzeige Strg Ein Menü... -
Seite 51: Wählen Der Quiet Drive-Optionen
Installationshinweise für Festplattenlaufwerke Wählen der Quiet Drive-Optionen ✎ Diese Funktion ist optional und auf Ihrem Computer möglicherweise nicht vorhanden. Wenn dieser Computer mit einem Quiet Drive-Laufwerk ausgestattet ist oder Sie nachträglich ein Quiet Drive-Laufwerk einbauen, können Sie für das Laufwerk den Betriebsmodus Quiet oder Performance (Standard) wählen. - Seite 52 Installationshinweise für Festplattenlaufwerke 5. Wählen Sie das Gerät aus der Geräteliste aus. Drücken Sie die Eingabetaste 6. Wählen Sie Quiet Drive > Quiet (Performance ist die Voreinstellung). ✎ Wenn die Option Quiet Drive nicht angezeigt wird, verfügt der Computer nicht über ein Quiet-Laufwerk. 7.
-
Seite 53: C Austauschen Der Batterie Der Echtzeituhr
Bauen Sie die Batterie nicht auseinander, setzen Sie die Batterie keinen mechanischen äußeren Einflüssen und keinen Flüssigkeiten oder Feuer aus. ■ Wechseln Sie die Batterie nur gegen geeignete Compaq Ersatzprodukte aus. ■ Legen Sie die Batterie beim Austauschen mit dem Pluspol (+) nach oben ein. - Seite 54 Batterien und Akkus dürfen nicht mit dem gewöhnlichen Hausmüll entsorgt werden. Um sie der Wiederverwertung oder dem Sondermüll zuzuführen, nutzen Sie die öffentlichen Sammelstellen, oder setzen Sie sich bezüglich der Entsorgung mit einem Compaq Partner in Verbindung. Ä ACHTUNG: Statische Elektrizität kann die elektronischen Komponenten des Computers oder der optionalen Geräte beschädigen.
- Seite 55 Austauschen der Batterie der Echtzeituhr Herausnehmen einer Knopfzelle (Typ 1) b. Setzen Sie die neue Batterie mit dem Pluspol (+) nach oben in die Halterung ein. Die Batterie arretiert automatisch in der richtigen Position, wenn sie eingesetzt wird. Ä ACHTUNG: Setzen Sie die Batterie für eine ordnungsgemäße Funktionsweise mit dem Pluspol (+) nach oben ein.
- Seite 56 Austauschen der Batterie der Echtzeituhr Herausnehmen einer Knopfzelle (Typ 2) C–4 Hardware-Referenzhandbuch...
- Seite 57 Austauschen der Batterie der Echtzeituhr c. Um die neue Batterie einzusetzen, schieben Sie die Austauschbatterie mit dem Pluspol oben liegend an einer Seite unter die Halterungslippe. Drücken Sie die andere Seite der Batterie nach unten, bis diese Seite der Batterie einschnappt.
- Seite 58 Austauschen der Batterie der Echtzeituhr 7. Legen Sie das Datum und die Uhrzeit, Ihre Kennwörter und spezielle Systemeinstellungen mit Hilfe des Programms Compaq Computer Setup neu fest. Entsprechende Anleitungen finden Sie im Computer Setup-Handbuch. Wenn Sie das Smart Cover Lock verwenden, schließen Sie es mit Hilfe von Computer Setup, um den Smart Cover Sensor zu aktivieren.
-
Seite 59: Anbringen Eines Sicherheitsschlosses
Sicherungsvorrichtungen dargestellt, die je nach Modell unterschiedlich sind. Aufgrund der unterschiedlichen Gehäuse kann die Sicherungsvorrichtung an einer anderen Stelle angebracht sein, als in der Abbildung dargestellt. Anbringen der Compaq Typ 1 Sicherungsvorrichtung (je nach Modell unterschiedlich) Hardware-Referenzhandbuch D–1... - Seite 60 Metallkanten haben. Achten Sie darauf, dass Sie die Vorrichtungen so anbringen, dass keine scharfe Kanten von den Rändern des Computergehäuses abstehen. Anbringen der Compaq Typ 2 Sicherungsvorrichtung (je nach Modell unterschiedlich) Å VORSICHT: Seien Sie beim Umgang mit den einzelnen Teilen der Sicherungsvorrichtung vorsichtig, um Verletzungen zu vermeiden.
- Seite 61 Sicherheitsschloss Anbringen eines Diebstahlsicherungskabels mit einer Compaq Typ 2 Vorrichtung (je nach Modell unterschiedlich) Å VORSICHT: Seien Sie beim Umgang mit den einzelnen Teilen der Sicherungsvorrichtung vorsichtig, um Verletzungen zu vermeiden. Sie könnten scharfe Metallkanten haben. Achten Sie darauf, dass Sie die Vorrichtungen so anbringen, dass keine scharfe Kanten von den Rändern...
- Seite 62 Sicherheitsschloss Anbringen eines Diebstahlsicherungskabels (je nach Modell unterschiedlich) Anbringen eines Diebstahlsicherungskabels (je nach Modell unterschiedlich) D–4 Hardware-Referenzhandbuch...
-
Seite 63: E Elektrostatische Entladung
Elektrostatische Entladung Die Entladung statischer Elektrizität über einen Finger oder einen anderen Leiter kann die Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischen Entladungen empfindlich sind. Diese Art von Beschädigungen kann die Lebensdauer der Geräte verkürzen. Vermeiden von elektrostatischen Entladungen Beachten Sie die folgenden Vorsichtsmaßnahmen, um eine Beschädigung durch elektrostatische Entladungen zu vermeiden: ■... -
Seite 64: Erdungsmethoden
Verwenden Sie eine transportable Wartungsausrüstung mit antistatischer Arbeitsmatte. Wenn Sie keine geeigneten Hilfsmittel besitzen, um eine ordnungsgemäße Erdung sicherzustellen, wenden Sie sich an einen Compaq Partner. ✎ Weitere Informationen zu statischer Elektrizität erhalten Sie bei Ihrem Compaq Partner. E–2 Hardware-Referenzhandbuch... -
Seite 65: F Allgemeine Pflegehinweise Und Versandvorbereitung
Allgemeine Pflegehinweise und Versandvorbereitung Allgemeine Pflegehinweise Beachten Sie die folgenden Hinweise bei der Pflege Ihres Computers und Monitors: ■ Sorgen Sie dafür, dass Ihr Computer auf einer stabilen und geraden Fläche steht. Lassen Sie auf der Rückseite des Computers und über dem Monitor ungefähr 7,5 cm Abstand, damit für eine ausreichende Luftzirkulation gesorgt ist. -
Seite 66: Vorsichtsmaßnahmen Für Cd-Rom-Laufwerke
Verwenden Sie keine Lösungsmittel wie Alkohol oder Benzol. Diese Mittel können die Oberfläche beschädigen. Sicherheit Wenn Fremdkörper oder Flüssigkeiten in das CD-ROM-Laufwerk gelangen, ziehen Sie sofort den Netzstecker des Computers. Lassen Sie das Laufwerk in diesem Fall von einem Compaq Servicepartner prüfen. F–2 Hardware-Referenzhandbuch... -
Seite 67: Vorbereitungen Für Den Versand
Allgemeine Pflegehinweise und Versandvorbereitung Vorbereitungen für den Versand Beachten Sie die folgenden Hinweise, falls Sie den Computer versenden müssen: 1. Sichern Sie Ihre Daten auf Festplattenlaufwerken vor dem Versand auf PD-Medien, Disketten oder Band. Stellen Sie sicher, dass die für die Sicherung verwendeten Medien keinen elektrischen oder magnetischen Impulsen ausgesetzt sind, während sie gelagert oder transportiert werden. - Seite 68 Index Abdeckung des Computers Installationsablauf 2–1 Entfernen 2–4 Installieren 3,5-Zoll-Laufwerk 2–18 CD-ROM 2–16 Batterie Erweiterungskarte 2–11 Austauschen C–1 Festplattenlaufwerk 2–21 Zusätzliche Laufwerke 2–15 DDR-SDRAM (Double Data Rate Synchronous Dynamic Random Access Komponenten Memory) 2–7 Easy Access-Tastatur 1–4 DDR-SDRAM-DIMMs Rückseite 1–3 1–11 Installieren 2–8 Tastatur 1–4...
- Seite 69 Index Speicher Abbildung 2–9 Quiet Drive-Laufwerk B–8 DDR-SDRAM 2–7 DIMMs 2–9 SCSI-Controller B–6 Installieren von zusätzlichem Speicher SCSI-Gerät 2–7 Hinweise B–3 SDRAM 2–7 SCSISelect, Dienstprogramm B–7 SDRAM (Synchronous Dynamic Random Tastatur 1–4 Access Memory) 2–7 Tasten der Easy Access-Tastatur 1–6 Seriennummer 1–7 Windows Logo-Taste 1–5 Sicherheit...
