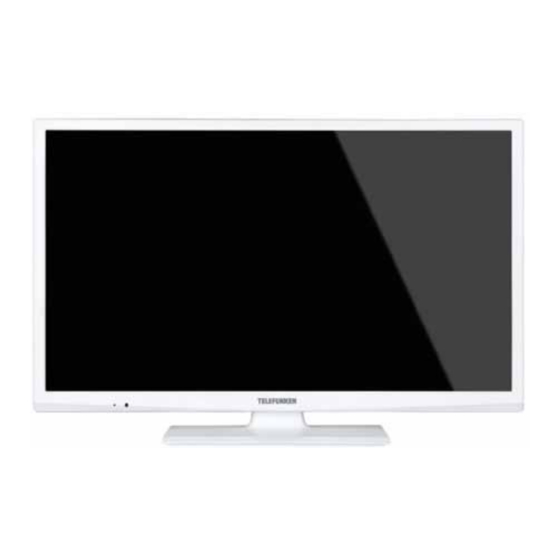

XH24A101VD-W
Abbildung ähnlich
Grenzenlose Unterhaltung
Dieses Kombigerät ermöglicht Ihnen das Abspielen von DVDs - ohne Zusatzgerät. Legen Sie einfach eine DVD
in das Laufwerk ein und genießen Sie Ihren Lieblingsfilm. Natürlich können Sie auch normales Fernsehen mit
diesem Gerät empfangen.
Energieeffizienzklasse A+
A+
Leistungsaufnahme Ein-Zustand: 19
Energieverbrauch jährlich* (kWh): 27
Leistungsaufnahme Standby/Aus: < 0,5 Watt / -
Die HD-ready Auflösung ermöglicht ein detailliertes
Bild mit unglaublicher Tiefe.
Die LED Hintergrundbeleuchtung ermöglicht die
beste Bildqualität kombiniert mit einem sehr
geringen Energieverbrauch.
Der CI+ Schacht ermöglicht Ihnen den Empfang von
verschlüsselten Fernsehprogrammen.
*Auf Grundlage eines täglichen vierstündigen Betriebs, an 365 Tagen
Alle Rechte, Irrtümer u. Änderungen vorbehalten. Technische Daten können ohne vorheriger Ankündigung geändert werden.
61 cm (24 Zoll)
1366x768 (HD-ready)
Weiss
DVB-T2/HEVC ermöglicht Ihnen den Empfang von
mehr Fernsehprogrammen über Antenne als bisher
– und das auch noch in HD-Qualität..
Der HDMI Anschluss ermöglicht die digitale
Übertragung von Bild- und Tonmaterial über nur ein
Kabel.
Der USB Mediaplayer ermöglicht die Wiedergabe
Ihrer Fotos, Videos und Musik von einem USB
Gerät.
EAN 4024862083229
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Telefunken XH24A101VD-W
Inhaltszusammenfassung für Telefunken XH24A101VD-W
- Seite 1 XH24A101VD-W EAN 4024862083229 Abbildung ähnlich Grenzenlose Unterhaltung Dieses Kombigerät ermöglicht Ihnen das Abspielen von DVDs - ohne Zusatzgerät. Legen Sie einfach eine DVD in das Laufwerk ein und genießen Sie Ihren Lieblingsfilm. Natürlich können Sie auch normales Fernsehen mit diesem Gerät empfangen.
- Seite 2 XH24A101VD-W Unterstützte Formate - MedienBrowser über USB Bild Video: mpeg, dat, vob, mkv, mp4, mov, flv, 3gp, avi Bildschirmdiagonale 61 cm (24 Zoll) Auflösung 1366x768 (HD-ready) Seitenverhältnis 16:9 Hintergrundbeleuchtung Audio: mp3, wav Betrachtungswinkel Foto: jpeg, bmp, png 176/176 Helligkeit (cd/m²)
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitsinformationen ........2 Kennzeichnungen auf dem Gerät ......2 Umweltinformationen ..........4 Funktionen ..............4 Zubehör im Lieferumfang ........4 Standby-Meldungen ..........5 TV-Bedientasten & Betrieb ........5 Fernbedienung - Batteriefach .........6 Stromversorgung anschließen .......6 Anschluss der Antenne ...........6 Meldung ..............7 Technische Daten ...........7 Erläuterung der Fernbedienung......8 Anschlüsse .............9 Ein-/Ausschalten...........10 Erstinstallation ............10... -
Seite 4: Sicherheitsinformationen
da dies einen Kurzschluss oder elektrischen Sicherheitsinformationen Schlag verursachen kann. Machen Sie niemals Knoten in das Netzkabel, und binden Sie es nie VORSICHT mit anderen Kabeln zusammen. Wenn es bes- chädigt ist, muss das Kabel ersetzt werden. Diese STROMSCHLAGGEFAHR NICHT ÖFFNEN Arbeit darf ausschließlich durch eine qualifizierte Fachkraft ausgeführt werden. - Seite 5 Gerät der Schutzklasse II mit funktionalem Schutzleiter: Dieses Gerät ist so aufgebaut, WARNUNG dass es keinen Schutzleiter (elektrische Er- Stellen Sie das TV-Gerät niemals auf eine instabile dung) für die Verbindung zum Stromnetz er- oder geneigte Unterlage. Andernfalls könnte das fordert.
-
Seite 6: Umweltinformationen
Funktionen • Fernbedienbares Farbfernsehgerät WARNUNG • Vollintegriertes digitales terrestrisches/Kabel-/ Der Anschluss von Geräten, die über die Satelliten-TV-Gerät (DVB-T2/C/S2) Netzverbindung oder andere Geräte an die • HDMI Eingänge, um andere Geräte mit HDMI- Schutzerdung des Gebäudes angeschlossen Anschlüssen zu verbinden sind, über Koaxialkabel an ein TV-Verteilersystem •... -
Seite 7: Standby-Meldungen
Standby-Meldungen TV-Bedientasten & Betrieb Wenn das Fernsehgerät für 5 Minuten kein Eingangssignal (z.B. von einer Antenne oder HDMI- Quelle) empfängt, schaltet es sich auf Standby. Beim nächsten Einschalten wird, wird die folgende Meldung angezeigt: „Das TV-Gerät hat sich automatisch in den Stand-by-Modus geschaltet, da für längere Zeit Signal empfangen wurde.“... -
Seite 8: Fernbedienung - Batteriefach
Eingangsauswahl Anschluss der Antenne Sobald Sie ein externes System an Ihr Gerät Schließen Sie die Antennen- oder den Kabel-TV- angeschlossen haben, können Sie zwischen den Stecker an die ANTENNENEINGANG (ANT)-Buchse verschiedenen Eingangsquellen schalten. Drücken oder die SATELLITENEINGANG (LNB)-Buchse auf Sie auf Ihrer Fernbedienung hintereinander die der Rückseite des TV-Gerätes an. -
Seite 9: Meldung
Meldung Technische Daten MARKENZEICHENANERKENNUNG PAL BG/DK/II’ TV-Übertragung Die Bezeichnungen HDM und High-Definition SECAM BG/DK Multimedia Interface, sowie das HDMI-Logo sind VHF (BAND I/III) - UHF Markenzeichen oder eingetragene Markenzeichen Empfangskanäle (BAND U) - HYPERBAND der HDMI Licensing LLC in den USA und anderen Vollintegriertes Digital-/ Ländern. -
Seite 10: Erläuterung Der Fernbedienung
Erläuterung der Fernbedienung Standby: Schaltet des Fernsehgerät Ein / Aus Zifferntasten: Wechselt den Kanal, gibt eine Nummer oder einen Buchstaben in das Textfeld auf dem Bildschirm ein. Zeigt die Kanalliste an/ Schaltet zur TV-Quelle .,/@ zurück Stummschaltung: Schaltet die Lautstärke des TV- Gerätes ganz aus Lautstärke +/- Menu: Zeigt das TV-Menü... -
Seite 11: Anschlüsse
Anschlüsse Stecker Kabel Gerät HINWEIS: Wenn Sie ein SCART- Gerät über YPbPr oder den Anschluss seitlichen AV-Eingang an- (Rückseite) schließen, müssen Sie die mitgelieferten Anschlusskabel benutzen, um die Verbindung zu VGA- aktivieren. Siehe die Abbildung Anschluss auf der linken Seite. | Um über den (Rückseite) VGA-Eingang ein YPbPr Signal empfangen zu können, müssen... -
Seite 12: Ein-/Ausschalten
litensendern, sobald die Ersteinstellungen vorgenom- Ein-/Ausschalten men worden sind. Vor dem Ausführen der Satelliten- Um das TV-Gerät einzuschalten suche müssen einige Einstellungen vorgenommen werden. Das Menü Antennen-Typ wird zuerst Verbinden Sie das Netzkabel mit einer Stromquelle, eingeblendet. Sie können als Antennentyp Direkt, wie z.B. -
Seite 13: Medien Abspielen Über Usb-Eingang
konfigurieren. Nach dem Abschluss der Einstellungen Menü Medienbrowser drücken Sie OK, um fortzufahren. Um den nächsten Sie können auf einer USB-Festplatte gespeicherte Schritt ohne Änderungen zu überspringen, wählen Sie Foto-, Musik- und Videodateien wiedergeben, wenn Nein und drücken die OK-Taste, sobald die Meldung Sie diese an Ihr TV-Gerät anschließen. -
Seite 14: Systemeigene Audiosteuerung
Um diesen Vorgang zu beenden und erneut die Steuerung des TV-Geräts über die Fernbedienung zu tätigen, drücken Sie die Schnell-Menü-Taste auf der Fernbedienung, markieren Sie den CEC RC-Passthrough und setzen Sie mit der Links-oder Rechts-Taste auf Aus. Diese Funktion kann auch im Menü... -
Seite 15: Tv-Menüinhalte
TV-Menüinhalte System - Bild-Menüinhalt Sie können den Bildmodus ändern um es nach Ihren Wünschen oder Modus Anforderungen anzupassen. Der Bildmodus kann auf eine dieser Optionen eingestellt werden: Kino, Spielen (optional), Sport , Dynamisch und Natürlich . Kontrast Verändert auf dem Bildschirm die Werte für Dunkel und Hell. Helligkeit Stellt die Helligkeit des Bildschirms ein. -
Seite 16: Sound-Modus
System - Inhalt des Tonmenüs Lautstärke Stellt die Lautstärke ein. Wählt den Equalizer-Modus. Die Einstellungen können nur im Benutzer-Modus Equalizer vorgenommen werden. Stellt ein, ob der Ton entweder aus dem linken oder rechten Lautsprecher Balance kommt. Stellt die Lautstärke für den Kopfhörer ein. Bevor Sie den Kopfhörer benutzen, vergewissern Sie sich bitte, ob die Kopfhörer Kopfhörerlautstärke auf ein niedriges Niveau gesetzt ist, um Gehörschäden zu... -
Seite 17: Kindersicherung
System - Einstellungen Menü Inhalte Hier nehmen Sie Einstellungen für die Module des bedingten Zugriffs, sofern Bedingter Zugriff vorhanden, vor. Abhängig von der Fernsehanstalt und dem Land können Sie hier Sprache verschiedene Sprachen einstellen. Geben Sie das richtige Passwort ein, um die Einstellungen für die Kindersicherung zu ändern. - Seite 18 Menü Zeitlimits Verändert die Timeout-Zeit zwischen den Menübildschirmen. Stellt sicher, dass die Firmware des TV-Geräts stets auf dem neusten Stand ist. Softwareaktualisierung Drücken Sie OK um die Menüoptionen anzuzeigen. Anwendungsversion Zeigt die aktuelle Software-Version an. Diese Option wird verwendet, um den auf dem Bildschirm angezeigten Untertitel- Modus (DVB-Untertitel / Teletext-Untertitel) auszuwählen, wenn beide verfügbar Untertitel-Modus sind.
- Seite 19 Inhalt Menü Installation Automatischer Zeigt die Optionen für den automatischen Sendersuchlauf an. Digitalantenne: Sucht und Sendersuchlauf speichert DVB-Sender. Digitalkabel: Sucht und speichert DVB-Kabelsender. Analog: Sucht und speichert analoge Sender. Satellit: Sucht und speichert Satellitensender. (Umschalten) Manuelle Diese Funktion kann zur unmittelbaren Eingabe der Senderdaten verwendet werden. Kanalsuche Sucht nach den verknüpften Kanälen des Rundfunksystems.
-
Seite 20: Allgemeine Bedienung
Eingabe der richtigen PIN werden die Einstellungen Allgemeine Bedienung Kindersicherung angezeigt. Verwendung der Programmliste Menüsperre: Diese Einstellung aktiviert bzw. deak- Das Gerät sortiert alle gespeicherten Fernsehsender tiviert den Zugang zu allen Menüs bzw. Installations- in eine Programmliste. Sie können diese Pro- menüs des TV-Geräts. -
Seite 21: Teletext-Dienste
Sendungsoptionen Nächster/Vorheriger Tag (Programme +/--Tasten): Zeigt die Sendungen des vorherigen bzw. des Benutzen Sie die Navigationstasten, um eine Sendung nächsten Tages an. zu markieren und drücken Sie die OK-Taste, um das Suchen (Text-Taste): Zeigt das Menü Führer-Suche Menü Sendungs-optionenanzuzeigen. Folgende Optionen stehen zur Auswahl. -
Seite 22: Fehlerbehebung & Tipps
nachts nach neuen Aktualisierungen suchen. Wenn • Prüfen Sie die AV-Kabel und deren Anschlüsse, eine neue Software gefunden und erfolgreich wenn Sie versuchen, die dem angeschlossenen heruntergeladen wurde, wird diese nach dem Gerät zugewiesene Eingangsquelle einzuschalten. nächsten Einschalten installiert. Hinweis: Ziehen Sie nicht den Netzstecker, solange während des Neustarts die LED blinkt. -
Seite 23: Typische Anzeigemodi Pc-Eingang
Typische Anzeigemodi PC-Eingang AV- und HDMI-Signalkompatibilität In der folgenden Tabelle werden einige der üblichen Quelle Unterstützte Signale Verfügbar Modi zur Videoanzeige dargestellt. Unter Umständen unterstützt Ihr TV nicht alle Auflösungen. SECAM Index Auflösung Frequenz NTSC4.43 640x350 85Hz (SCART) NTSC3.58 640x400 70Hz 640x480 60Hz... -
Seite 24: Im Usb-Modus Unterstützte Videodateiformate
Im USB-Modus unterstützte Videodateiformate Erweiterung Video-Codec SPEC (Auflösung) & Bitrate .dat, vob MPEG1/2 1080P@30fps - 40 Mbps MPEG1/2, .mpg, .mpeg MPEG4 MPEG1/2, H.264, H.264: 1080Px2@30fps - 62,5 Mbps, 1080P@60fps - 62,5 Mbps MVC: .ts, .trp, .tp AVS, MVC 1080P@30fps - 62,5 Mbps Andere: 1080P@30fps - 40Mbps .mp4, .mov, MPEG1/2, .3gpp, .3gp... -
Seite 25: Im Usb-Modus Unterstützte Audiodateiformate
Im USB-Modus unterstützte Audiodateiformate Erweiterung Audio-Codec Bitrate Sample-Rate MPEG1/2 Layer1 32Kbps ~ 448Kbps .mp3, MPEG1/2 Layer2 8Kbps ~ 384Kbps 16KHz ~ 48KHz MPEG1/2 Layer3 8Kbps ~ 320Kbps MPEG1/2 Layer1 32Kbps ~ 448Kbps MPEG1/2 Layer2 8Kbps ~ 384Kbps 16KHz ~ 48KHz MPEG1/2 Layer3 8Kbps ~ 320Kbps 32Kbps ~ 640Kbps... -
Seite 26: Im Usb-Modus Unterstützte Dateiformate
Erweiterung Audio-Codec Bitrate Sample-Rate MPEG1/2 Layer1 32Kbps ~ 448Kbps MPEG1/2 Layer2 8Kbps ~ 384Kbps 16KHz ~ 48KHz MPEG1/2 Layer3 8Kbps ~ 320Kbps .wav LPCM 64Kbps ~ 1,5Mbps 8KHz ~ 48KHz IMA-ADPCM, 384Kbps 8KHz ~ 48KHz MS-ADPCM G711 A/mu-law 64Kbps ~ 128Kbps 8KHz MPEG1/2 Layer3 8Kbps ~ 320Kbps... -
Seite 27: Unterstützte Dvi-Auflösungen
Unterstützte DVI-Auflösungen Wenn Sie Zusatzgeräte über das DVI-Adapterkabel (DVI zu HDMI, nicht im Lieferumfang enthalten) an die Anschlüsse Ihres TV-Gerätes anschließen, können Sie die folgenden Auflösungsrichtwerte verwenden. 72Hz 75Hz 56Hz 60Hz 66Hz 70Hz 640x400 þ 640x480 þ þ þ þ 800x600 þ... -
Seite 28: Dvd-Modus
Reinigung DVD-Modus • Reinigen Sie die DVD vor dem Abspielen mit einem Reinigungstuch. Wischen Sie die Disc von der Mitte Sicherheitsinformationen nach außen ab. VORSICHT Dieser DVD-Player ist ein Laserprodukt der Klasse 1. Dieses Produkt verwendet einen sichtbaren Laserstrahl, trotzdem kann der Strahl Schäden verursachen. -
Seite 29: Normale Wiedergabe
• Sie können eine Disc nicht über die Fernbedienung die gewünschte Sprache auf der Disc nicht aufgezeichnet ist, erfolgt die Wiedergabe in der auswerfen. verfügbaren Sprache. • Während der Wiedergabe einer Datei müssen 10. Einige DVDs enthalten keine Haupt- und/oder Sie dreimal die Stopp-Taste drücken, um die Disc Titelmenüs. - Seite 30 • Stellen Sie fest, ob der Ton nicht irrtümlich abgestellt wurde. Verzerrter Ton • Überprüfen Sie, ob die richtige Toneinstellung gewählt wurde. Wenn nichts geholfen hat Wenn Sie mit keinem der oben angeführten Hinweise das Problem lösen konnten, sollten Sie das TV-DVD- Kombigerät abschalten und wieder einschalten.
-
Seite 31: Mit Diesem Gerät Kompatible Disc-Typen
Mit diesem Gerät kompatible Disc-Typen: Disc-Typen Aufnahme- Disc- Maximale Eigenschaften Arten Größe Wiedergabezeit (Logos) • Dank des Dolby Digital und MPEG- 2-Systems verfügt eine DVD Ein- über ausgezeichnete Ton- und Audio Bildqualität. seitig; 240 Min. 12 cm Doppel • Die verschiedenen Bildschirm- Video u n d A u d i o - F u n k t i o n e n... -
Seite 32: Übersicht Über Die Fernbedienung
Übersicht über die Fernbedienung 1. Standby 2. Numerische Tasten 3. TV-Menü 4. Navigations-Taste .,/@ 5. OK / Auswählen 6. Zurück 7. Winkel 8. Info 9. Anzeige / DVD-Menü 10. Zoom 11. Sprachauswahl 12. Untertitel MENU Q.MENU 13. Schneller Rücklauf 14. Wiedergabe 15. -
Seite 33: Allgemeiner Dvd-Betrieb (Je Nach Modell)
Allgemeiner DVD-Betrieb (je nach Modell) Sie können DVD-, Fim-CD-, Musik- oder Picture-Disks mit den geeigneten Tasten der Fernbedienung steuern. Im Folgenden finden Sie die Hauptfunktionen der am häufigsten benutzten Fernbedienungstasten erklärt. Tasten Wiedergabe von Film-Wiedergabe Bildwiedergabe Musikwiedergabe DVDs Wiedergabe Wiedergabe Wiedergabe Wiedergabe Pause... -
Seite 34: Bedienungsanleitung Mobil-Tv
BEDIENUNGSANLEITUNG MOBIL-TV Das TV-Gerät auf 12 Volt-Betrieb umschalten 1. Stecken Sie den Stecker des Zigarettenanzünderkabels in den Zigarettenanzünder Ihres Autos. 2. Stecken Sie die andere Seite des 12 Volt-Kabels in den DC 12 Anschluss an der Rückseite des TV- Gerätes. Dann leuchtet die Standby-LED auf. 3. -
Seite 35: Hinweis Zur Konformität
HDMI Hinweis zur Konformität High Definition Multimedia Interface. Dieser Anschluss Das Fernsehgerät entspricht den folgenden Normen: liefert ein unkomprimiertes digitales Video- und In Bezug auf die Konformität mit den grundlegenden Audiosignal hoher Qualität. Dabei werden Audio- Anforderungen und den relevanten Vorschriften entspricht und Videosignale über einen einzigen Anschluss dieses Gerät der EMC-Richtlinie 2014/30/EU sowie der ausgegeben.
