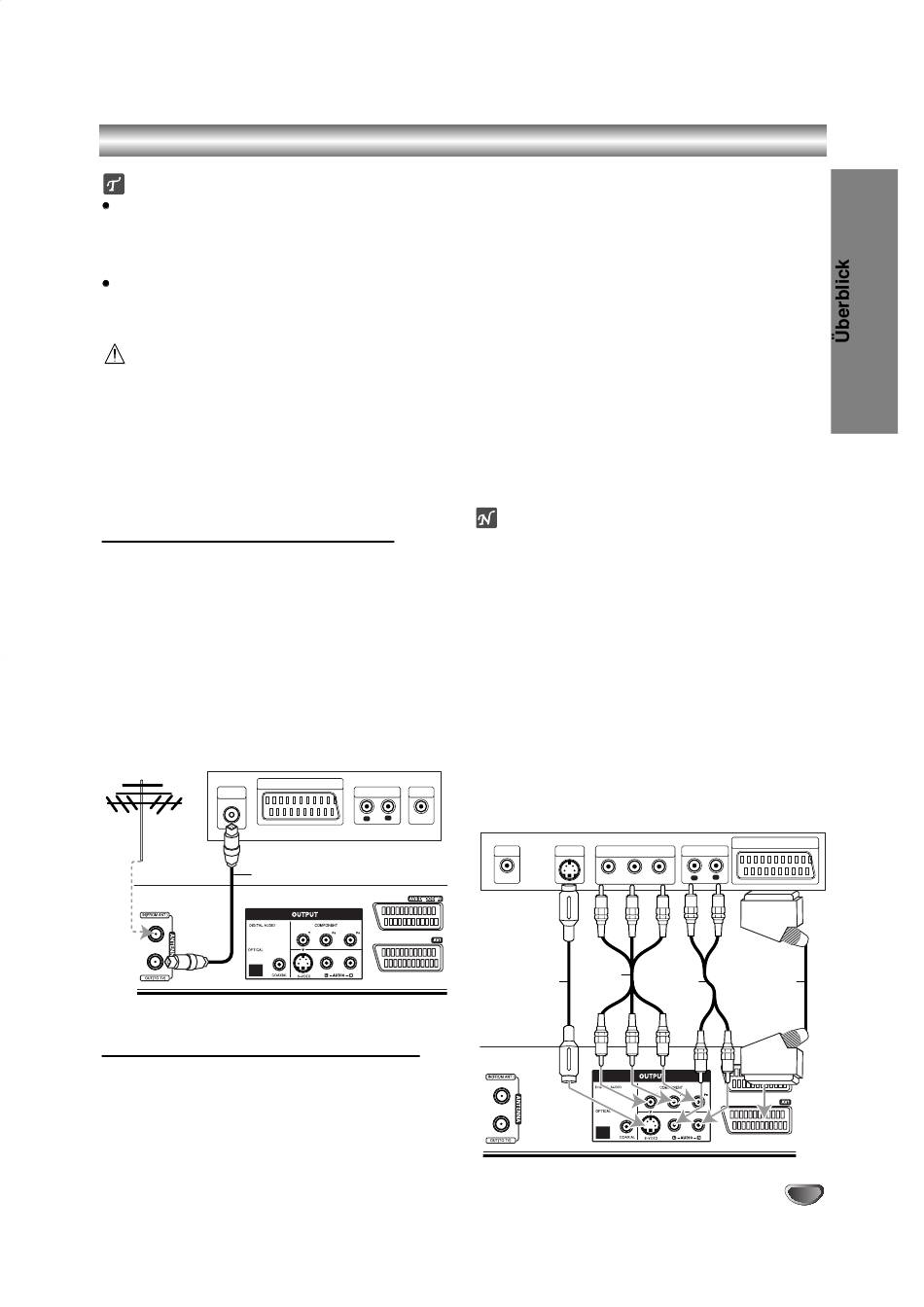

Anschlüsse
ipps
Abhängig vom Fernsehgerät und den anderen
Geräten, die Sie anschließen möchten, stehen
mehrere Möglichkeiten für den Anschluss des
Recorders zur Verfügung. Verwenden Sie nur die
unten beschriebenen Anschlüsse.
Lesen Sie ggf. die Begleitdokumentation Ihres
Fernsehers, Ihres Videorecorders, Ihrer Stereoanlage
und anderer Geräte, um die bestmöglichen
Verbindungen herzustellen.
Achtung
– Der Recorder muss direkt an den Fernseher
angeschlossen werden. Stellen Sie den korrekten
Videoeingangskanal auf dem Fernseher ein.
– Verbinden Sie die AUDIO OUTPUT-Buchse des
Recorders nicht mit der Phono In-Buchse
(Aufnahme-Deck) des Audiosystems.
– Schließen Sie den Recorder nicht über den
Videorecorder ein. Das DVD-Bild kann durch das
Kopierschutzsystem verzerrt angezeigt werden.
Anschließen an die Antenne
Nehmen Sie die den Antennenkabelstecker vom
Fernseher ab und stecken Sie ihn an den
Antennenanschluss auf der Rückseite des Recorders ein.
Stecken Sie ein Ende des Antennenkabels in den
TV-Anschluss am Recorder und das andere Ende in den
Antennenanschluss am Fernseher ein.
RF-Koaxialverbindung
Schließen Sie die ANTENNA OUT-Buchse am Recorder
mit dem mitgelieferten 75-Ohm-Koaxialkabel (R) an die
Antennen-Eingangsbuchse des Fernsehers an. Die
ANTENNA OUT-Buchse leitet das Signal vom
Antennenanschluss weiter.
Rückseite des Fernsehgerätes
Antenne
Aerial
ANTENNA
INPUT
R
Anschließen an den Fernseher
Stellen Sie je nach Funktionsumfang Ihres vorhandenen
Equipments eine der folgenden Verbindungen her.
SCART-Verbindung
Verbinden Sie die AV1-Scart-Buchse des Recorders mit
Hilfe des Scart-Kabels (T) mit den entsprechenden
Eingangsbuchsen am Fernseher.
Rear of TV
SCART INPUT
VIDEO
AUDIO INPUT
INPUT
R
L
Rear of Recorder
Rückseite des Recorders
S-Video-Verbindung
Verbinden Sie die S-VIDEO OUTPUT-Buchse des
Recorders mithilfe des S-Videokabels (S) mit der
S-Video-Eingangsbuchse das Fernsehers.
Component Video-Verbindung
Verbinden Sie die COMPONENT OUTPUT-Buchsen am
Recorder mit einem Y Pb Pr-Kabel (C) mit den
entsprechenden Eingangsbuchsen am Fernseher.
Progressive-Scan-Verbindung
Wenn es sich bei Ihrem TV-Gerät um ein HDTV- oder
ein "Digital Ready"-Gerät handelt, können Sie den
Progressive Scan-Ausgang des Recorders verwenden,
um die höchstmögliche Bildauflösung zu erhalten. Falls
Ihr Fernseher das Progressive Scan Format nicht unter-
stützt, erscheint das Bild beim Aktivieren von
Progressive Scan dieses Gerätes verzerrt.
Verbinden Sie die COMPONENT OUTPUT-Buchsen am
Recorder mit einem Y Pb Pr-Kabel (C) mit den
entsprechenden Eingangsbuchsen am Fernseher.
Hinweis
– Drücken Sie die Taste P/SCAN, um die Auflösung für das
Progressive-Signal auf "576p" einzustellen (s. S. 10).
– Progressive Scan kann nicht zusammen mit den
analogen Videoanschlüssen oder dem
S-VIDEO-Anschluss verwendet werden.
– Falls Sie die COMPONENT OUTPUT-Buchsen
verwenden, das Gerät jedoch an einen
Analogfernseher angeschlossen wird, stellen Sie die
Auflösung auf "576i" ein.
Audio-Verbindung (Links/Rechts)
Verbinden Sie die linke und die rechte AUDIO OUTPUT-
Buchse Recorders mithilfe der Audiokabel (A) mit der
linken und rechten IN-Buchse am Fernseher. Verbinden
Sie die AUDIO OUTPUT-Buchse des Recorders nicht
mit der Phono In-Buchse (Aufnahme-Deck) des
Audiosystems.
Rückseite des Fernsehgerätes
Rear of TV
S-VIDEO
VIDEO
COMPONENT INPUT
INPUT
INPUT
Y
Pb
C
S
Rückseite des Recorders
SCART INPUT
AUDIO INPUT
Pr
R
L
A
T
Rear of Recorder
13
