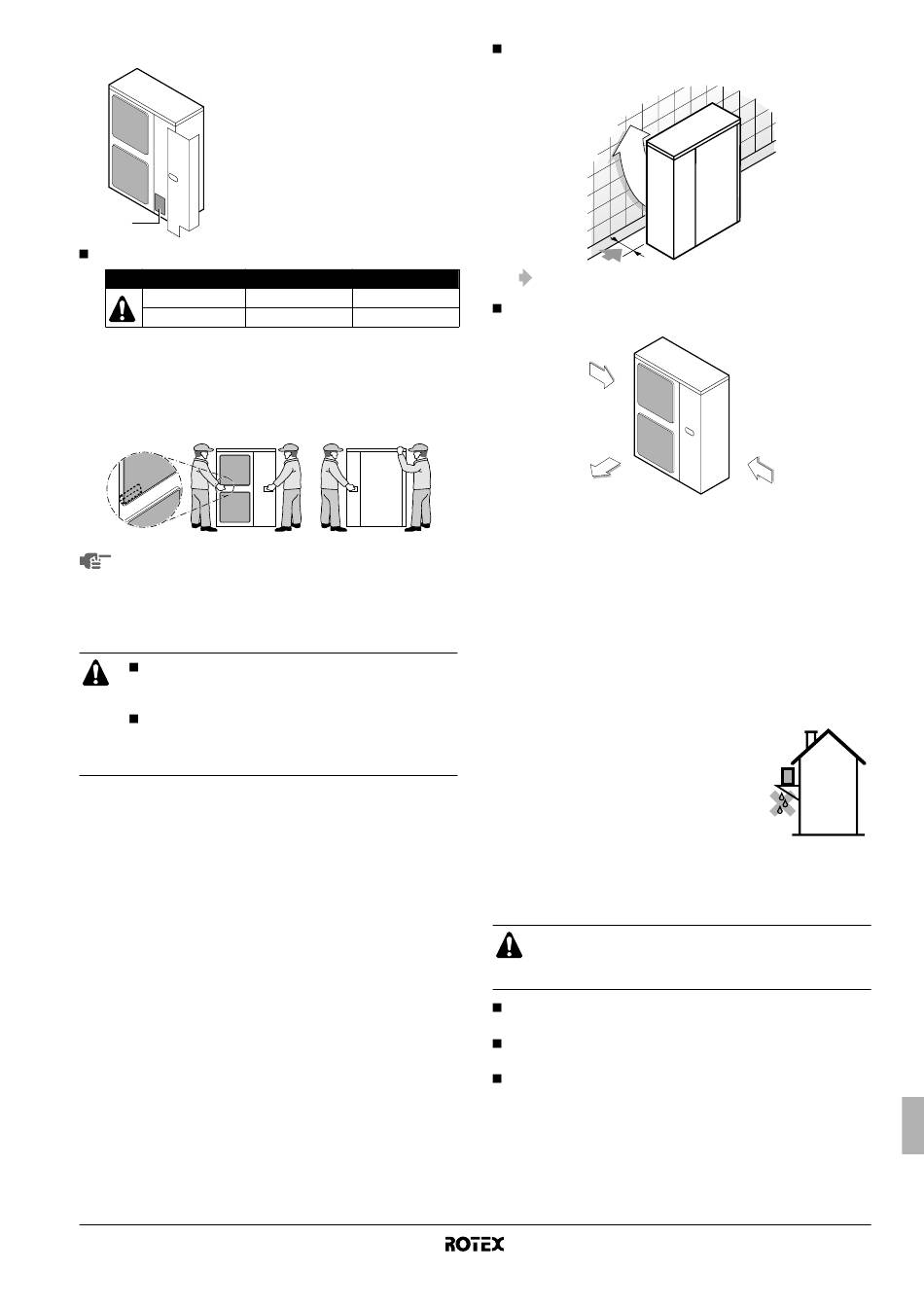

Aksesuarların konumu için aşağıdaki şekle bakın.
1
1
Olası seçenekler
RRHQ_V38 + W18
RRHQ_V3
(a) Her iki seçeneğin birden kullanımı yasaklanmıştır.
Taşıma
Şekilde gösterildiği gibi, sol ve sağ tutamaklardan tutarak üniteyi
yavaşça taşıyın. Muhafazayı deforme etmemek için hava girişinden
tutmak yerine ellerinizi köşeye yerleştirin.
Yaralanmaktan kaçınmak için ünitenin hava girişi veya
alüminyum kanatlarına dokunmayın.
Montaj sahasının seçilmesi
Dış ünitenin küçük hayvanlar tarafından bir sığınak
olarak kullanılmasını önlemek için yeterli önlemleri
aldığınızdan emin olun.
Küçük hayvanlar elektrik parçalarına temas ettiğinde
arıza, duman veya yangına neden olabilir. Lütfen
müşteriye ünitenin etrafındaki alanı temiz tutması
gerektiğini bildirin.
1 Aşağıdaki koşulların sağlandığı ve müşterinizin onayladığı bir
montaj yeri seçin.
- İyi havalandırılan yerler.
- Ünitenin bitişik komşuları rahatsız etmeyeceği yerler.
- Ünitenin ağırlığını ve titreşimini çekebilecek ve ünitenin düz
bir şekilde monte edilebileceği güvenli yerler.
- Yanıcı gaz veya ürün sızıntı ihtimali olmayan yerler.
- Servis alanının tam olarak karşılanabileceği yerler.
- İç ve dış ünitelerin boru ile kablo uzunluklarının izin verilebilir
sınırlar dahilinde kalacağı yerler.
- Üniteden dışarıya sızan suyun zarar veremeyeceği yerler
(örn. tıkalı bir drenaj borusu olması halinde).
- Yağmurdan mümkün olabildiğince korunmuş yerler.
2 Üniteyi kuvvetli rüzgara maruz bir yere kurarken aşağıdakilere
özellikle dikkat edin.
Dış ünitenin hava çıkışına karşı esen 5 m/sn veya daha fazla
hızdaki kuvvetli rüzgarlar kısa devreye (tahliye havasının
emilmesi) neden olur ve bunun sonucunda aşağıdakiler olabilir:
- İşletim kapasitesinin azalması.
- Isıtma işletiminde sık buzlanma çabuklaşması.
- Yüksek basıncın artmasından dolayı işletimde aksama.
- Kuvvetli bir rüzgar üniteye karşı cepheden sürekli olarak
estiğinde, fan dağılıncaya kadar çok hızlı dönmeye
başlayabilir.
Bu ünitenin rüzgar yönünün tahmin edilebileceği bir yere montajı
için şekillere bakın.
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Hava su tipi ısı pompası için dış ünite
4PW50202-1
Aksesuarlar
Isıtma levhası Drenaj soketi
Standart Kullanımı yasaktır
(a) (a)
Opsiyonel kit Opsiyonel kit
Hava çıkış tarafını binanın duvarına, tahta perdeye veya sipere
doğru çevirin.
Montajı yapmak için yeterince yer bulunduğundan emin olun
Çıkış tarafını rüzgar yönüne dik olarak yerleştirin.
Kuvvetli rüzgar
Üflenen hava
3 Ünitenin etrafından atık suyu boşaltmak için kaide etrafında bir
su drenaj kanalı hazırlayın.
4 Ünitenin su drenajı kolaylıkla yapılamıyorsa, lütfen üniteyi beton
blok, vs. (alt yapının yüksekliği maksimum 150 mm olmalıdır) alt
yapı üzerine kurun.
5 Ünite bir çerçeve üzerine kurulduğunda, alçak yönden su
basmasına mani olmak için ünitenin altından 150 mm mesafe
içerisinde lütfen su geçirmez bir plaka monte edin.
6 Üniteyi sıkça kara maruz kalan bir yere kurarken, kaidenin
mümkün olduğu kadar yükseltilmesine özellikle dikkat edin.
7 Ünite bir yapı iskeleti
kurulduğunda, drenaj
damlamasını önlemek için su geçirmeyen
bir plaka monte edin (sahadan temin
edilir)(ünitenin altında 150 mm içinde)
veya bir drenaj kiti (bkz. kombinasyon
tablosu, "Olası seçenekler"
kullanın. (Şekle bakın).
Soğuk iklimlerde yer seçimi
Bkz. "Model" sayfa 2.
İKAZ
Dış ünite düşük dış hava sıcaklığında çalıştırılırken
aşağıda verilen talimatlar mutlaka izlenmelidir.
Rüzgara maruz kalmanın önlenmesi için, dış üniteyi emme tarafı
duvara bakacak şekilde monte edin.
Dış üniteyi, emiş tarafı doğrudan rüzgara maruz kalabilecek bir
yere kesinlikle monte etmeyin.
Rüzgara maruz kalmayı önlemek için, dış ünitenin hava çıkış
tarafına bir deflektör plakası yerleştirin.
Kuvvetli rüzgar
üzerine
suyunun
sayfa 3)
