Inhaltszusammenfassung für Rausch SOFTSIDE II MONO

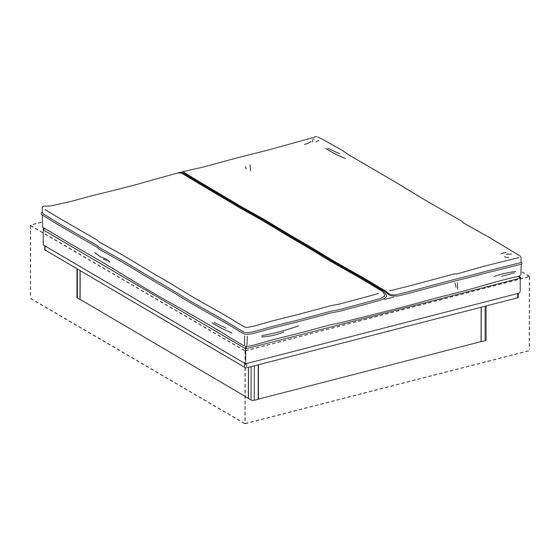

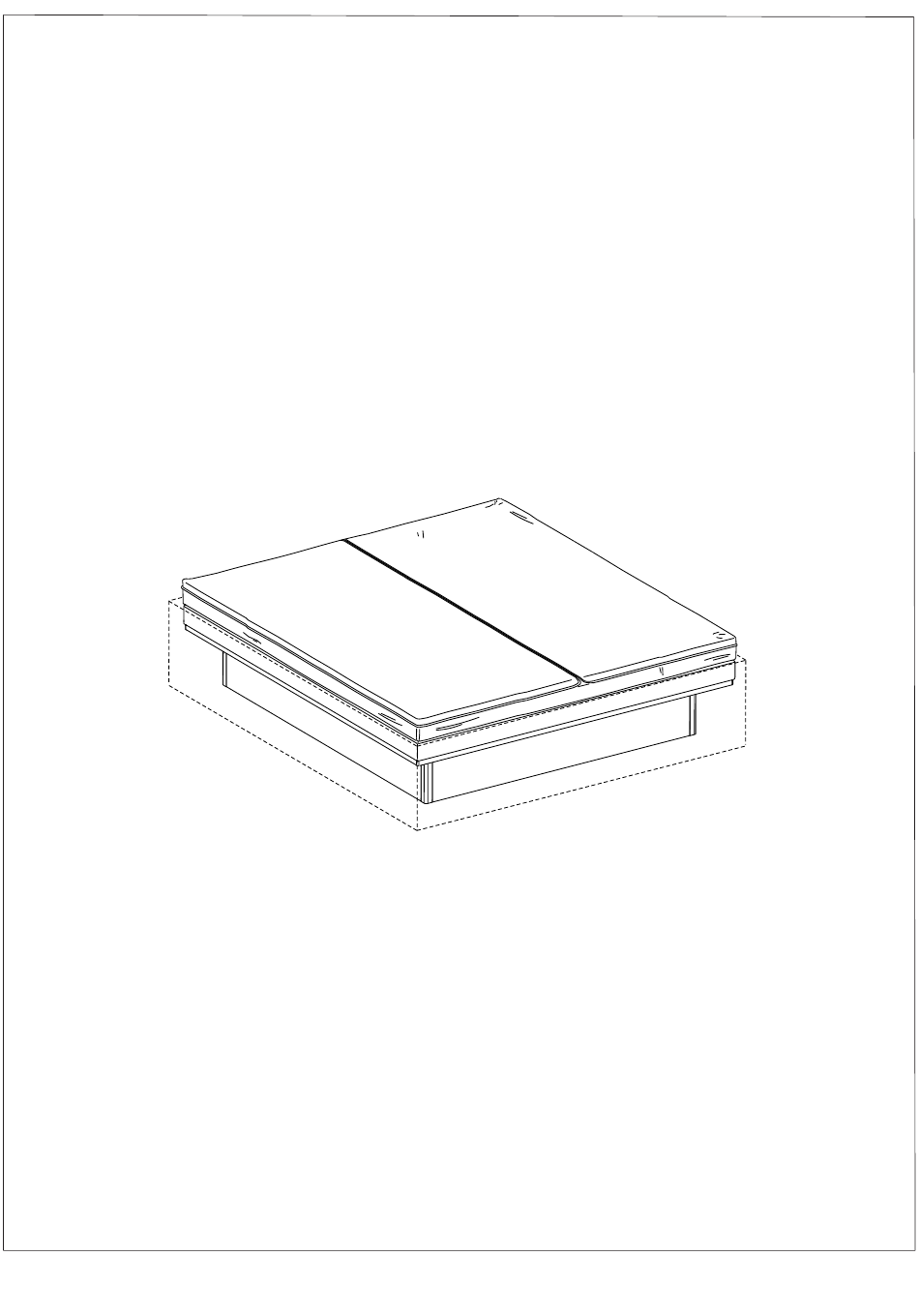

- Seite 1 MONTAGE- UND GEBRAUCHSANLEITUNG SOFTSIDE II MONO & DUO Montage- und Gebrauchsanleitung Wasserbett Softside II...
-
Seite 2: Sicherheitsvorschriften Und Warnhinweise
Einführung Wir empfehlen, diese Anleitung vorab gut durchzulesen. Arbeiten Sie sorgfältig und folgen Sie genau den Anweisungen. Wir raten Ihnen, das Montieren mit mindestens zwei Personen durchzuführen. Das Entlüften erfordert ebenfalls eine zweite Person. Überprüfen Sie, ob alle Einzelteile und benötigten Werkzeuge komplett sind. Ein Schlauch inklusive Einfüllstutzen wird standardmäßig nicht mitgeliefert. - Seite 3 Werkzeuge Benötigte Werkzeuge: (Schrauben werden vom Hersteller mitgeliefert) Ø40 Benötigte Utensilien für die Montage: Benötigte Utensilien für die Demontage: oder Benötigte Utensilien für die Reparatur eines Lecks: Montage- und Gebrauchsanleitung Wasserbett Softside II...
- Seite 4 Der Boden wird in den Bettrahmen platziert. Platzieren die Teile in die Mitte vom Bettgestell sodass es gut passt. Stellen Sie das Kopfende des Bettgestells mit etwas Freiraum an die Wand, an der das Bett später auch stehen soll. Nach dem Aufbau kann das Bett nicht mehr verschoben werden. Schieben Sie die Leisten in die Ecken und klopfen Sie sie mit einem Gummihammer fest.
- Seite 5 Positionieren Sie die Sockelleisten auf dem richtigen Platz. Stellen Sie das Kopfende des Bettgestells mit etwas Freiraum an die Wand, an der das Bett später auch stehen soll. Achtung! Nach dem Befüllen mit Wasser kann das Bett nicht mehr verschoben werden. Positionieren Sie die Seitenleisten rechtwinklig, überprüfen Sie dies, indem Sie darauf achten, dass beide Übereckmaße mit A übereinstimmen.
- Seite 6 Markieren Sie die Mitte von Kopf- und Fußleisten mit einem Strich. Markieren Sie erst die Kopf- und Fußleisten, bevor Sie sie festschrauben. Die Instruktionen hierfür sind von den Abmessungen des Wasserbetts abhängig, siehe untenstehende Tabelle. Bettabmessung Bodenplatten Instruktionen 140x200 1x 60/200 en 2x 40/200 Messen Sie die Breite "B"...
- Seite 7 Schrauben Sie die markierte Bodenplatte an den Leisten fest. Markieren Sie eine Hilfslinie, um die richtige Stelle für die Schrauben zu bestimmen. Überprüfen Sie vor dem Festschrauben nochmals die rechten Winkel des Maßes A (siehe Schritt 2) und ob die beiden Positionsmaße x (siehe Schritt 5) übereinstimmen. Vorbohren ist nicht nötig.
- Seite 8 Montieren Sie die übrigen Platten. Der Schraubenkopf sollte vollständig auf der Platte liegen, sodass dieser das Wasserbett nicht beschädigen kann. Bohren Sie am Kopfende 2 Löcher von Ø40mm in die Bodenplatten. Bei einer Einzelbett-Ausführung (Mono) sollte nur ein Loch an der Stelle gebohrt werden, wo das Kabel des Heizelementes durchgeführt wird.
- Seite 9 Nehmen Sie den unteren Teil der Schaumrahmen und platzieren sie diese 4 unteren Teile an der Bodenplatte. Legen Sie die Oberteile der Schaumrahmen erstmal zur Seite. Oberes Teil zur Seite legen. Unteren Teil auf den Boden. Lösen Sie mit Hilfe des Reißverschlusses das untere Teil des Bezuges und legen Sie dieses auf die Bodenplatte und die Schaumrahmen.
- Seite 10 Bringen Sie das/die Heizungselement/e an. Schneiden Sie das Bezugsunterteil an der/den Stelle/n ein, wo Sie vorher die Löcher in die Bodenplatte gebohrt haben. Platzieren Sie das/die Element/e in einem Abstand von 30 cm zum Kopfende. Bei einer Doppelbett-Ausführung wird das Element auf den 2 außenliegenden Bodenplatten positioniert, und zwar an der äußersten Stelle.
- Seite 11 Platzieren Sie die 4 oberen Teile der Schaumrahmen auf die unteren Teile der Schaumrahmen. Verbinden Sie diese 4 Schaumstoffrahmen mithilfe des Klettverbands miteinan- der. Schrauben Sie die Latten von den Schaumstoffrahmen mit 5 Schrauben pro Schaumstoffleiste an den Bodenplatten fest. Obere Teile installieren.
- Seite 12 Platzieren Sie die Sicherheitswanne, mit der glatten Seite (mit Klettband) nach unten und der rauen Seite nach oben. Ziehen Sie die Sicherheitswanne um den Schaumstoffrahmen herum, erst um die 4 Ecken und danach um die langen Seiten aus der Mitte heraus. Die Sicherheitswanne noch nicht festkletten, sondern erst lose am Schaumstoffrahmen anbringen, sonst verzieht sich dieser beim Füllen.
- Seite 13 Platzieren Sie die Wasserkerne. Bei einer Doppelbett-Ausführung (Duo) gibt es einen rechten und einen linken Wasserkern. Beachten Sie hierfür die Beschriftung “left” und „right“ auf dem Label. Die Wasserkerne sind passgenau zum Schaumstoffrand. Öffnen Sie das Ventil, sodass Luft in den Wasserkern strömen kann. Ziehen Sie das Ventil mit einer Drehbewegung heraus, schrauben Sie den Stopfen los und nehmen Sie diesen heraus.
- Seite 14 Vor dem Befüllen erst Schließen Sie den Schlauch und die Füllkopplungen Konditionierer zugeben. an. Achtung: Bei einer Duo-Ausführung die Für die richtige Dosierung Wasserkerne gleichzeitig befüllen! beachten Sie die Angaben auf dem Etikett der Flasche. Vor Gebrauch des Füllschlauchs diesen kurz mit heißem Wasser durchspülen, damit eventuelle Bakterien entfernt werden.
- Seite 15 Ziehen Sie nun die Sicherheitswanne glatt und befestigen Sie das Klettband, erst in den Ecken, dann die Seiten von der Mitte aus. Die Sicherheitswanne glatt ziehen, damit keine Falten entstehen. Ziehen Sie den Bezug an allen Seiten straff und klappen Sie ihn um die Schaumrahmen nach oben.
- Seite 16 Den größten Teil der Luft im Wasserkern können Sie entfernen, indem Sie vorsichtig mit ihrem Körper vom Kopf- zum Fußende hin und herrollen. Beide Ventile dabei öffnen. Bei einer Duo-Ausführung die beiden Matratzen nacheinander entlüften. Rollen Sie umsichtig und kommen Sie nicht zu nah an die Ventile, damit kein Wasser herausfließen kann.
- Seite 17 Lassen Sie die Pumpe und das Ventil langsam absinken. Es ist sehr wichtig, solange zu pumpen und glatt zu streichen, bis die gesamte Luft aus der Matratze entwichen ist und Wasser im Ventil steht. Entfernen Sie die Pumpe vom Ventil und bringen Sie die Verschlüsse wieder an.
- Seite 18 Versichern Sie sich, dass alles trocken ist und der Bezug glatt aufliegt. Anschließend befestigen Sie das Oberteil des Bezuges mit Hilfe des Reißverschlusses. In Verbindung mit der Erreichbarkeit der Ventile sollten die Reißverschlüsse am Fußende zusammen- führen. Thermostat und Stecker anschließen. Vor Benutzung die vom Hersteller mitgelieferte Anleitung gut durchlesen.
-
Seite 19: Wartung
Wartung Beachten Sie die nachfolgenden Anweisungen, um das Wasserbett in einem optimalen Zustand zu halten. Vinyl cleaner Der Vinyl-Reiniger hält die Wasserkerne geschmeidig und hygienisch. Reiben Sie die Oberseite und die Seitenränder der Matratze 1x im Monat (soweit wie möglich) mit einem feuchten Tuch und etwas Reiniger ab. - Seite 20 Geruchsbildung Da das Leitungswasser von Region zu Region unterschiedlich ist, kann es in manchen Fällen zu einem biologischen Ungleichgewicht im Wasser kommen. Dies kann zu einer Geruchsbildung führen. Auch wenn der Wasserbett Konditionierer nicht wie angegeben oder andere Putzmittel verwendet werden, kann es zu Geruchsbildung kommen. In diesem Fall sollte die Matratze leergepumpt werden.
- Seite 21 Wasserkern leerpumpen Sie können den Wasserkern entweder mit einer Bohrmaschinenpumpe oder mit einer Wasserbettpumpe leerpumpen. Bei beiden Möglichkeiten können Sie die optionalen Füllschläuche anschließen, auch die Duo-Variante. Nie die Matratze ohne Pumpe leeren. Andernfalls können daraus irreparable Schäden an dem Wasserkern resultieren! Arbeiten Sie äußerst sorgfältig und folgen Sie genau den Anweisungen, um Beschädigungen zu vermeiden! Schlagen Sie auch in der Bedienungsanleitung der Bohrmaschinen- und der Wasserbettpumpe nach.
