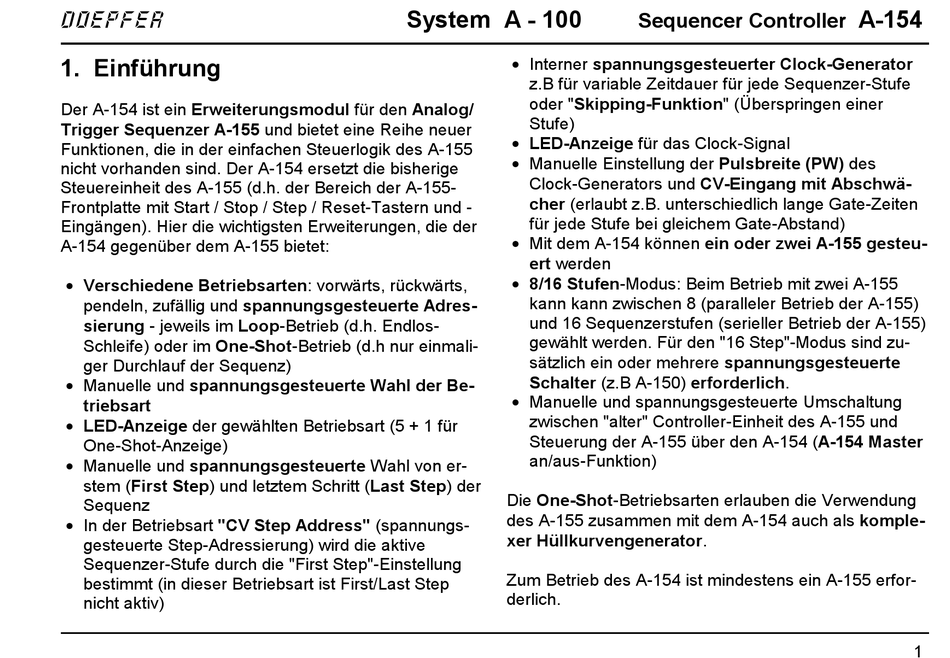

1. Einführung
Der A-154 ist ein Erweiterungsmodul für den Analog/
Trigger Sequenzer A-155 und bietet eine Reihe neuer
Funktionen, die in der einfachen Steuerlogik des A-155
nicht vorhanden sind. Der A-154 ersetzt die bisherige
Steuereinheit des A-155 (d.h. der Bereich der A-155-
Frontplatte mit Start / Stop / Step / Reset-Tastern und -
Eingängen). Hier die wichtigsten Erweiterungen, die der
A-154 gegenüber dem A-155 bietet:
• Verschiedene Betriebsarten: vorwärts, rückwärts,
pendeln, zufällig und spannungsgesteuerte Adres-
sierung - jeweils im Loop-Betrieb (d.h. Endlos-
Schleife) oder im One-Shot-Betrieb (d.h nur einmali-
ger Durchlauf der Sequenz)
• Manuelle und spannungsgesteuerte Wahl der Be-
triebsart
• LED-Anzeige der gewählten Betriebsart (5 + 1 für
One-Shot-Anzeige)
• Manuelle und spannungsgesteuerte Wahl von er-
stem (First Step) und letztem Schritt (Last Step) der
Sequenz
• In der Betriebsart "CV Step Address" (spannungs-
gesteuerte Step-Adressierung) wird die aktive
Sequenzer-Stufe durch die "First Step"-Einstellung
bestimmt (in dieser Betriebsart ist First/Last Step
nicht aktiv)
System A - 100
• Interner spannungsgesteuerter Clock-Generator
z.B für variable Zeitdauer für jede Sequenzer-Stufe
oder "Skipping-Funktion" (Überspringen einer
Stufe)
• LED-Anzeige für das Clock-Signal
• Manuelle Einstellung der Pulsbreite (PW) des
Clock-Generators und CV-Eingang mit Abschwä-
cher (erlaubt z.B. unterschiedlich lange Gate-Zeiten
für jede Stufe bei gleichem Gate-Abstand)
• Mit dem A-154 können ein oder zwei A-155 gesteu-
ert werden
• 8/16 Stufen-Modus: Beim Betrieb mit zwei A-155
kann kann zwischen 8 (paralleler Betrieb der A-155)
und 16 Sequenzerstufen (serieller Betrieb der A-155)
gewählt werden. Für den "16 Step"-Modus sind zu-
sätzlich ein oder mehrere spannungsgesteuerte
Schalter (z.B A-150) erforderlich.
• Manuelle und spannungsgesteuerte Umschaltung
zwischen "alter" Controller-Einheit des A-155 und
Steuerung der A-155 über den A-154 (A-154 Master
an/aus-Funktion)
Die One-Shot-Betriebsarten erlauben die Verwendung
des A-155 zusammen mit dem A-154 auch als komple-
xer Hüllkurvengenerator.
Zum Betrieb des A-154 ist mindestens ein A-155 erfor-
derlich.
Sequencer Controller
A-154
1
Werbung
Verwandte Anleitungen für DOEPFER A-154
Inhaltszusammenfassung für DOEPFER A-154
- Seite 1 Frontplatte mit Start / Stop / Step / Reset-Tastern und - für jede Stufe bei gleichem Gate-Abstand) Eingängen). Hier die wichtigsten Erweiterungen, die der • Mit dem A-154 können ein oder zwei A-155 gesteu- A-154 gegenüber dem A-155 bietet: ert werden •...
- Seite 2 A-154 System A - 100 Sequencer Controller doepfer Abb.1: Blockschaltbild...
- Seite 3 Vorgang wieder bei 1 beginnt. Beim Ein- momentanen Adresse der Sequenz bestimmt. Sie satz des A-154 wird die "alte" Controller-Einheit des reicht von 1...8, da der A-155 ja acht Stufen besitzt. A-155 (d.h. die Elektronik im Bereich der A-155-...
- Seite 4 A-154 System A - 100 Sequencer Controller doepfer 3. Übersicht & " & § & &...
-

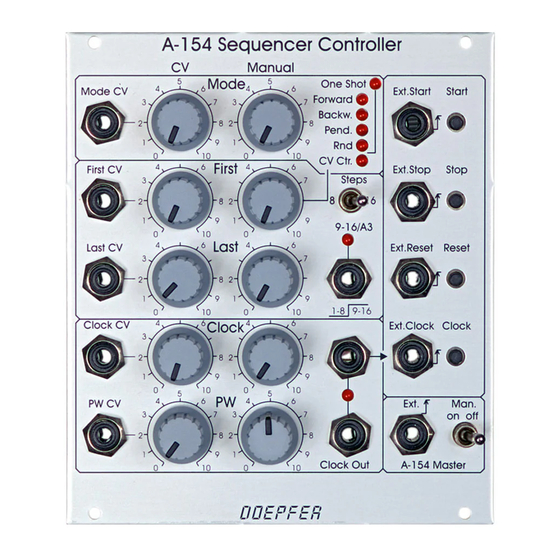

Seite 5: Bedien- Und Anzeigeelemente
) Clock Out: Clock-Ausgang (2x) 6b Manual Stop: Manueller Stop-Taster 6c Manual Reset: Manueller Reset-Taster 6d Manual Clock: Manueller Clock-Taster 7a 8/16 Steps: Umschalter 8/16 Schritte 7b 9-16/A3: LED-Anzeige zu Ausgang / 8 Man On/Off: A-154 Master-Schalter 9 Clock: Clock-Anzeige (LED) - Seite 6 A-154 System A - 100 Sequencer Controller doepfer Der aktuelle Wert für den letzten Schritt hängt von der 4. Bedienkomponenten aktuell gewählten Betriebsart und den Einstellungen der First- und Last-Step-Einheit ab (siehe unten). Ist der 1a Manual Mode (Regler)/ 1c Anzeige (LEDs)
- Seite 7 System A - 100 A-154 doepfer Sequencer Controller 2a Manual First (Regler) oder First Step größer als Last Step ist, so scheint die Sequenz zu stehen. In Wirklichkeit wird jedoch auf 2b First CV (Regler) / " First CV (Buchse)
- Seite 8 Buchse &d Ext.Clock standardmäßig mit dem Clock- Stop-Zustand. Betätigen Sie in diesem Fall die Start- Eingang der A-154 Controllereinheit verbunden, solange Taste, um die Sequenz zu starten. kein Kabel in die Buchse &d Ext.Clock eingesteckt wird.
- Seite 9 Diese Gruppe von Elementen ist bei Betrieb von zwei Betätigen der Reset-Taste zunächst scheinbar nichts ! A-155 in Verbindung mit dem A-154 von Bedeutung. Mit Für den synchronen Betrieb mehrerer Sequenzer hat es dem Schalter 7a wird beim Betrieb von zwei A-155...
- Seite 10 CV-Reihe von zwei A-155 mit A-150 und A-154. Da auch Trig- gersignale geschaltet wer- den, muss die neue Ver- sion des A-150 eingesetzt werden (siehe A-150 An- leitung). Abb. 2: Verschaltung von A-154, zwei A-155 und A-150...
- Seite 11 Sequencer Controller A-155 für die Adressbereiche 1...8 bzw. 9...16 mit dem Mit dem Schalter 7a wird bestimmt, ob der A-154 intern 8 oder 16 Schritte verwaltet. Nur wenn der Schalter in A-150 fehlt. der Position "16" steht, wird die zusätzliche Adresse A3 generiert, die zum Schalten des oben erwähnten A-150...
-
Seite 12: Anwendungsbeispiele
A-154 System A - 100 Sequencer Controller doepfer 6. Anwendungsbeispiele noch nicht fertig... - Seite 13 (2) Ziehen Sie das 10-polige Flachbandkabel ab, das von der Steckverbindung ST2 der kleinen Controllerplatine des A-155 zu den anderen Platinen des Moduls A-155 führt ab. Dieses wird später mit einem vom A-154 kommen- den Kabel verbunden (siehe weiter unten).
- Seite 14 Sequencer Controller doepfer Vom A-154 kommen zwei 10-polige Flachbandkabel. Eines mit einer 10-poligen Buchse am Ende (A) und eines mit zwei 10-poligen Buchsen mit eingesteckten 10-poligen Stiftleisten (B). Auf eine der Stiftleisten (B2) ist eine 10- polige Buchse ohne Funktion als Kurzschluss-Schutz aufgesteckt:...
- Seite 15 Controllerplatine des A-155 abgezogen haben (dieses Kabel führt zu den Potentiometer- und Triggerplati- nen des A-155). Achten Sie darauf, dass die rote Ader des Flachbandkabels bei beiden Kabeln an der gleichen Seite positioniert ist! Die Kabelverbindung sieht dann folgendermaßen aus: zum zweiten A-155 zum ersten A-155 zum A-154...
- Seite 16 Falls mit dem A-154 zwei A-155 gesteuert werden sollen, so gehen Sie bei dem zweiten A-155 wie folgt vor: Führen Sie die Schritte (1) und (2) wie oben beschrieben aus. Der Schritt (3) entfällt. Schritt (4) wird wie oben be- schrieben ausgeführt, jedoch wird nun die Buchse B2 verwendet.
