RELAX Grill 5-1 28 mm
Sehr
geehrter Kunde,
sehr geehrter Monteur,
lesen Sie diese Anleitung vor dem Aufbau
bitte vollständig durch. Beachten Sie
diese Anleitung auch bei Beauftragung
eines professionellen Montageteams!
Bei Unklarheiten wenden Sie sich bitte vor
dem Aufbau an Ihren Fachberater.
Für die Meldung eines Garantiefalles
benötigten Sie einen Garantiecode. Diesen
finden Sie auf der letzten Seite der dem
Bausatz beiliegenden Montageanleitung
und der Verpackung des Hauses!
Den Garantiecode bitte aufbewahren!
Werkskontrolle durch:________________________
Außerdem:
Bestimmte holzhandwerkliche Fertigkeiten sind für den Aufbau er-
erforderlich. Gerne empfehlen wir Ihnen auch ein professionelles
Aufbauteam.
Berücksichtigen Sie die allgemeinen sowie die örtlichen Bauvor-
schriften und halten Sie die vorgeschriebenen Fundamente und
Befestigungen ein!
Diese sind nicht im Lieferumfang enthalten. Unsere Statik erfasst
mehr als 80% des Bundesgebietes; wird Ihr Bauvorhaben hiervon
nicht abgedeckt und werden ggfs. weiterführende Berechnungen
bzw. bauliche Veränderungen vorgeschrieben, sind diese nicht im
Kaufpreis enthalten. Wenden Sie sich in solchen Fällen bitte an
Ihren Verkäufer.
Wandbohlen
Sockelmaß
Hausaußenmaß (inkl.
Dachüberstände)
Dachfläche
Firsthöhe
Türblattmaß Tür
Seitenwandhöhe
Gewicht
alle Angaben circa.
Blockbohlenhaus LV RELAX 28 mm (Grill 5-1), 16.02.2018 Seite 1
Kiehnholz GmbH Braaker Grund 1 22145 Braak
28 mm x 135 mm
4000 mm x 3042 mm
4470 mm x 3580 mm
16,4 m²
2730 mm
612 mm B/ 1720 mm H
2030 mm
750 kg

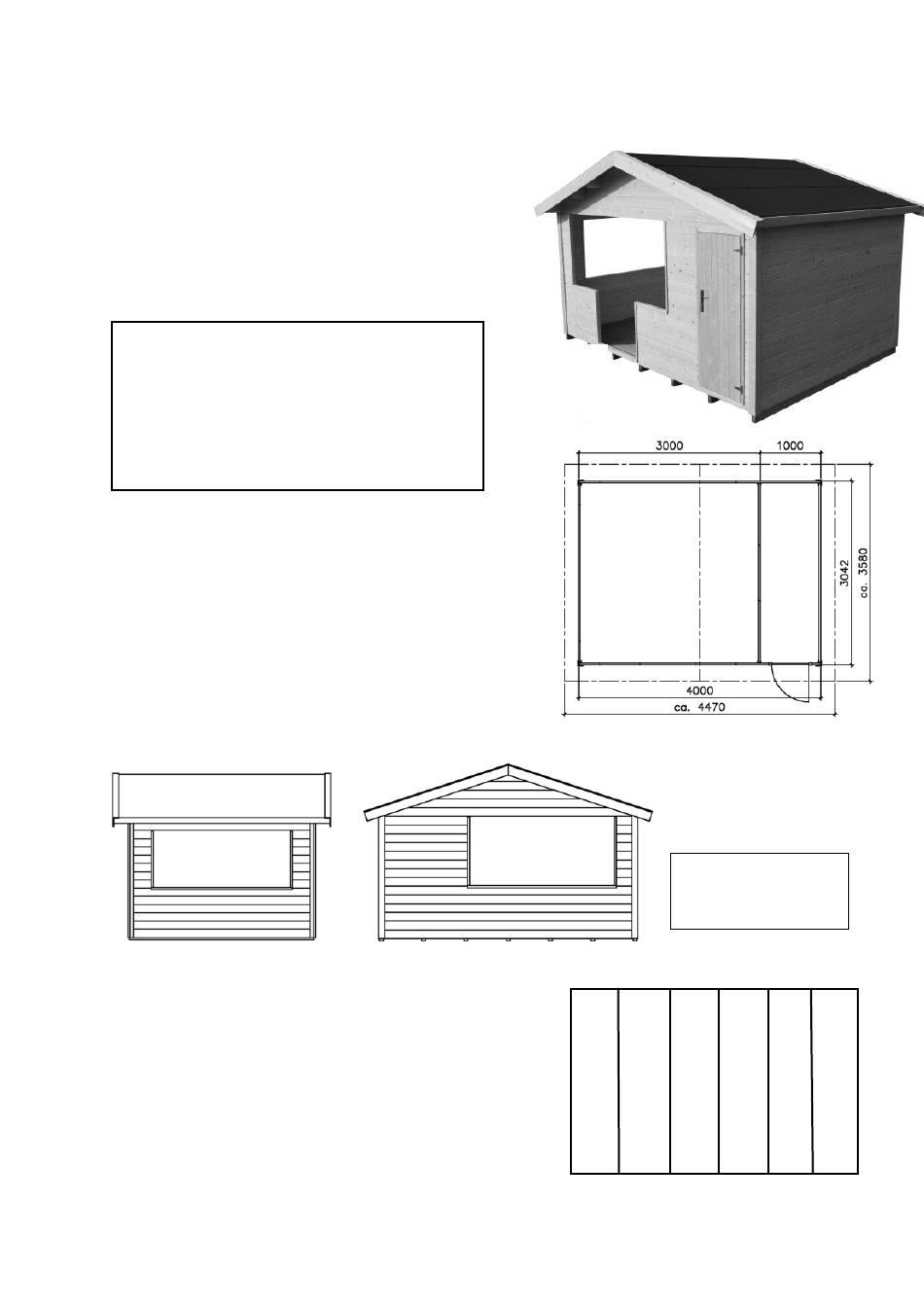

Blockbohlenhaus mit 28 mm
Wandstärke
Sockelmaß 4000 mm x 3042 mm
Fundamentplan 7
Fundamenthölzer
1
2
3
4
5
6
7
