Montageanleitung takibi wallfire:
Beachten Sie einen Sicherheitsabstand zu brennbaren Gegenständen von 1 Meter
im Halbkreis um das Designfeuer. Achten Sie auf waagerechte Montage des Kamins.
Bitte planen Sie die Lage des Wandfeuers auf der Wand unter Berücksichtigung aller
Sicherheitshinweise!
Das Designfeuer kann an jede normale Zimmerwand, wie Stein, Beton und Rigips befestigt werden. Prüfen Sie trotzdem die
Tragfähigkeit der Wand an der gewünschten Stelle. Die Wand sollte gerade sein. Im Umkreis von einem Meter dürfen sich keine
brennbaren Gegenstände befinden. Bitte achten Sie darauf, dass keine Gardinen oder sonstige Textilien in die Nähe des
Designfeuers geweht werden können. Das Wandfeuer kann nicht in Regale und Möbel eingebaut werden. Verwenden Sie auf einer
Stein, Beton oder Rigipswand die beiliegenden Dübel. Für alle anderen Rückwände fragen Sie im Fachhandel nach
entsprechendem Befestigungsmaterial.
Sie beginnen mit den 2 oberen Bohrungen. Diese sind 9,5 cm von der oberen Kante entfernt zu platzieren. Zeichnen Sie sich mit
einer Wasserwaage den exakten Achsabstand der Bohrungen ( 34 cm ) waagerecht auf der Wand an. Wichtig: Bohren Sie
zunächst nur die beiden oberen Löcher. Der Bohrerdurchmesser beträgt 8mm. Schieben Sie die Dübel ein und drehen die
beiliegenden Schrauben so ein, dass der Kopf ca.13 mm vor der Wand steht.
Hängen Sie nun die Rückwand in die beiden oberen Schrauben ein und achten Sie darauf, dass die Schrauben in das Langloch
einrutschen. Die Rückwand sollte leicht auf die Schrauben aufzuschieben sein, aber dennoch möglichst dicht an der Wand
anliegen. Sie können durch Rein und Rausdrehen der Schrauben evtl. Unebenheiten der Wand ausgleichen, bzw. den richtigen
Abstand einstellen.
Bohren Sie nun mit dem Bohrer direkt durch die unteren beiden in der Rückwand befindlichen Bohrlöcher, stecken Sie die Dübel
durch diese Löcher und befestigen Sie die Rückwand hier. Benutzen Sie in jedem Fall die etwas größere Unterlegscheibe, damit
die Schrauben nicht durch die Bohrung durchrutschen und sich der Anpressdruck besser verteilt. Ziehen Sie die Schrauben nur
handfest an.

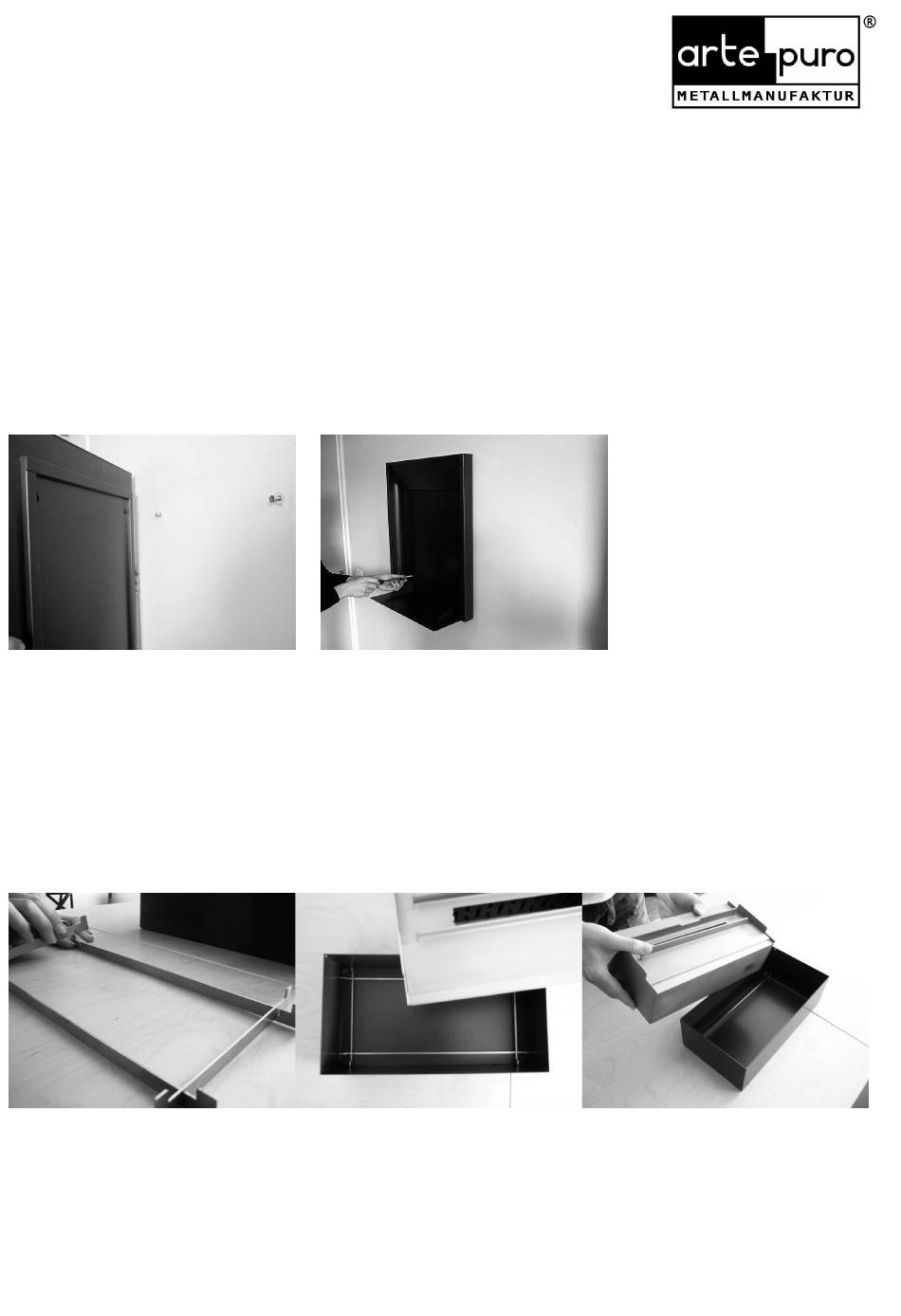

Setzen Sie die Brennbox wie abgebildet zusammen:
Nachdem Sie die Abstandhalter zusammengesetzt haben, legen Sie diese in die Sicherheitswanne ein. Danach setzen Sie die
Brennbox ein.
