Inhaltszusammenfassung für Duwi DR 154W

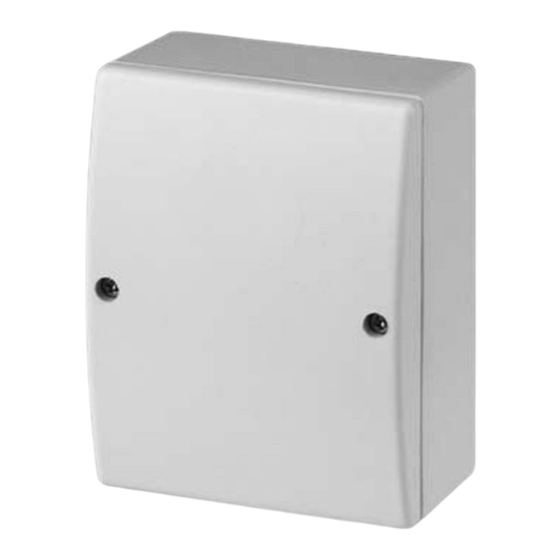

- Seite 1 Funk-aussenschalter Funk-Aussenschalter IP44 aP Montage- und Bedienungsanleitung für Art.-Nr. 05423...
-
Seite 2: Inhaltsverzeichnis
INhAlt . Bestimmungsgemäße Verwendung 2. Hinweis 3. Technische Daten 4. Codierung 5. Montageort 6. Montage 7. Elektrischer Anschluss Funkschalter 8. Feinsicherung 9. Hilfe 0. Störungshinweise . Fehlanwendungen 2. Gewährleistung des Herstellers 3. Konformitätserklärung & Batterieentsorgung 4. Das düwi-FUNK-System Sehr geehrte Kundin, sehr geehrte Kunde, Wir gratulieren Ihnen zum Kauf eines Produktes der düwi FUNK-Serie. Vor Inbetriebnahme lesen Sie bitte genau die Bedienungsanleitung und bewahren Sie sie für späteres Nachschlagen gut auf. 1. BestIMMuNgsgeMässe VerweNDuNg Der FUNK-Schalter-Empfänger ist zum drahtlosen Schalten von Geräten und Leuchten bis 500W/50VA im Aussenbereich und Feuchträumen der Schutzart IP44 geeignet. Ihr individuelles Design können Sie aus den für das FUNK-System ausgewiesenen Schalterserien wählen. - konform mit den zutreffenden europäischen Richtlinien. 2. hINweIs Empfänger kann mittels Wandsender, Fernbedienung oder Bewegungsmelder gesteuert werden. -
Seite 3: Montageort
5. MoNtAgeort Die FUNK-Übertragung erfolgt auf einem nicht exklusiven Übertragungsweg, deshalb können Störungen nicht ganz ausgeschlossen werden. Das düwi-FUNK-System sendet das Signal auch durch Wände, Mauern, Mobiliar und andere Hindernisse zum Empfänger. Die Reichweite kann bis max. 30 m betragen und ist abhängig von den baulichen Gegebenheiten. Die verwendeten Materialien und Wandstärken beeinflussen die Durchdringungsstärke der FUNK-Übertragung. Deshalb sollten Sie die gewünschte FUNK- Schaltung vor einer endgültigen Montage an dem von Ihnen gewählten Montageort zunächst testen. In Ausnahmefällen kann es zu Beeinträchtigungen des FUNK-Empfangs kommen. In diesem Fall berücksichtigen Sie bitte einen Mindestabstand von 0,5 m zu jedem weiteren Empfänger. 6. MoNtAge Die Montage muss im spannungslosen Zustand durch eine Elektrofachkraft erfolgen. -
Seite 4: Hilfe
9. hIlFe möglicher Fehler lösung 1 lösung 2 lösung 3 Empfänger schaltet nicht. Prüfen des Codierschalters. Prüfen der Batterie am Sender. Stimmen Hauscode, z.B. A des Batterie richtig eingelegt? Empfängers mit dem des Sen- Lösung: Batterie tauschen. ders überein? Wird die richtige Tipp: LED zeigt nicht den Gerätenummer verwendet? Zustand der Batterie an! Evtl. Codierschalter einmal bei Benötigte Batterie: Sender und Empfänger hin und 3 V Typ CR 2032 her drehen. (Kontaktproblem bei Codierschalter) Empfänger schaltet nur Prüfen der Batterie am Sender. Prüfen auf FUNK-Störquellen. Montage des Sender (FUNK- auf kurze Entfernung ein. Batterie richtig eingelegt? Sind in der Nähe starke Stör- Wandschalter) auf leitenden Lösung: Batterie tauschen. Sender wie Mobiltelefone, Materialien? Problem: Abschir- Tipp: LED zeigt nicht den FUNK-Kopfhörer oder Trafos mende Wirkung von z.B. -
Seite 5: Fehlanwendungen
11. FehlANweNDuNgeN Schalten Sie keine Geräte, die bei unbeabsichtigtem Einschalten Schäden verursachen können (z.B. Kreissäge). Schalten Sie nur Geräte, die für den Betrieb an 230 V∼, 50 Hz geeignet und zugelassen sind. Verwenden Sie keine FUNK-Schalter im sicherheitstechnischen Bereich (z.B. als Not-Aus, Not-Ruf). Belasten Sie die FUNK-Schalter nur bis zur angegebenen Höchstleistung. V erwenden Sie keine Fremdspannungen wie z.B. 0 V∼, 60 Hz oder Gleichspannungen wie z.B. 2V DC zur Spannungsversorgung des Schalters. 12. gewährleIstuNg Des herstellers Produkte aus dem düwi-FUNKSystem sind mit modernster Technik gefertigt und unterliegen einer strikten Qualitätskontrolle. Sollten dennoch Mängel an Ihrem Gerät auftreten, leistet die düwi GmbH im nachstehenden Umfang Gewähr. Die Gewährleistung beträgt 2 Jahre, gerechnet vom Tag des Kaufes (Kassenbon). Sie umfasst und beschränkt sich auf die kostenlose Behebung der Mängel, die nachweisbar auf die Verwendung nicht einwandfreien Materials oder auf Fehler bei der Herstellung zurück- zuführen sind bzw. kostenlosen Ersatz der defekten Teile. Verwendung oder Inbetriebnahme, sowie selbstständig vorgenommene Montagen oder Reparaturen, die nicht in unserer Bedienungsanleitung angegeben sind, schließen eine Gewährleistung aus. Dem Verschleiß unterworfene Teile sind ebenfalls von der Gewährleistung ausgeschlossen. Die Gewährleistung der Garantie behalten wir uns ausdrücklich vor. Die Garantie erlischt, wenn das Gerät von anderen Personen als dem düwi-Servicepersonal geöffnet wurde. - Seite 6 14. DAs DüwI-Funk-systeM Mit FUNK erweiterbare Schalterserien erkennen Sie an unserem FUNK-Label Sender Art.-Nr. 05402 Art.-Nr. 0540 Art.-Nr. 05253 Art.-Nr. 05255 Art.-Nr. 05399 Art.-Nr. 05420 Art.-Nr. 0542 FUNK-Fern- FUNK-Wandsender FUNK-Wandsender FUNK-Bewegungs- FUNK-Fern- FUNK-Fern- FUNK- bedienung Terminal komplett melder 80° bedienung bedienung Design Schlüsselsender SENDER SENDER SENDER SENDER SENDER SENDER SENDER Sender & Empfänger Art.-Nr. 05289 Art.-Nr. 05242 Art.-Nr. 05422 Art.-Nr. 0524 Art.-Nr. 05395 Art.-Nr. 492 FUNK-Schalter- FUNK-Schalter- FUNK-Signal-...
