Blaupunkt TMST-S1 Bedienungsanleitung

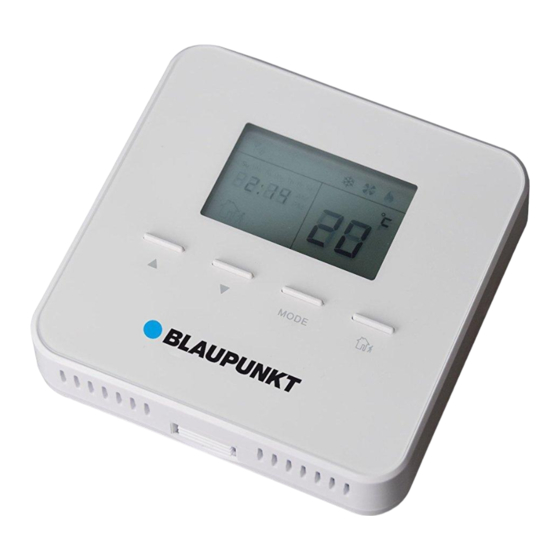

Smart Thermostat (TMST-S1) von Blaupunkt
Einleitung
Das batteriebetriebene Smart Thermostat (TMST) wird an das Heiz- oder Kühlsys-
tem angeschlossen und reguliert die Temperatur in Ihrem Wohnbereich. Das
Thermostat kann manuell über LCD-Bildschirm und Tasten bedient oder über
Ihre Blaupunkt Q-Serie ferngesteuert werden.
Sicherheitshinweise
Aus Sicherheitsgründen sollte das Thermostat von einem zugelassenen
Fachmann angeschlossen werden. Die Steuerspannung beträgt bei vielen
Heizungsanlagen 230 V – Gefahr eines Stromschlags. Vor der Installation das
Heizungs- bzw. Klimasystem spannungsfrei schalten. Spannungsfreiheit mit
Meßgerät überprüfen. Gegen Wiedereinschalten sichern.
Achtung: Die maximale Belastung der Kontakte beträgt 2A. Es darf mit dem
Thermostat nur Steuerspannung geschaltet werden, keinesfalls dürfen
elektrische Heizelemente geschaltet werden.

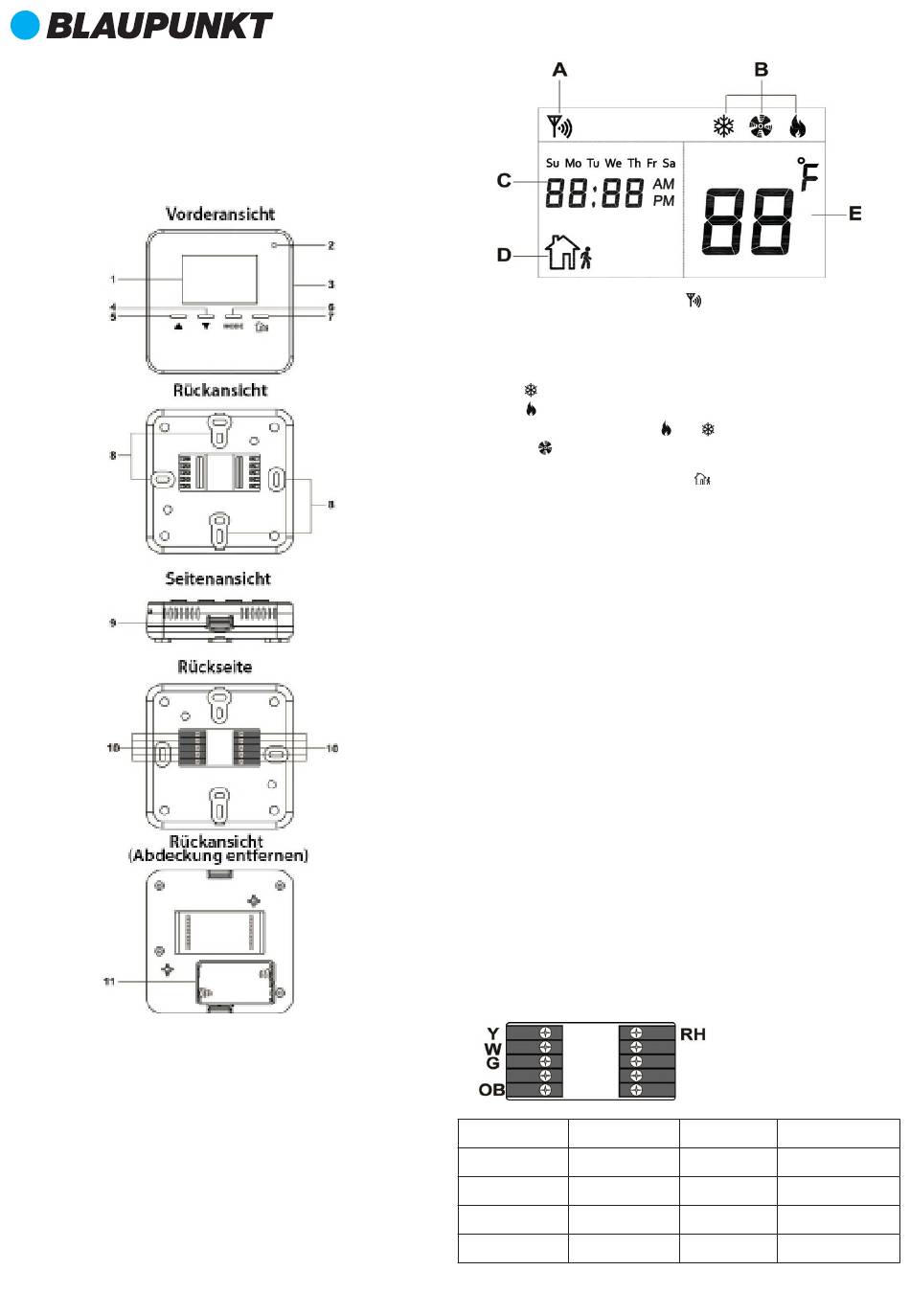

Geräteübersicht
1. LCD-Bildschirm
Auf dem Bildschirm werden die folgenden Informationen angezeigt:
A. Das Symbol für das ZigBee-Netzwerk
mostat dem ZigBee-Netzwerk hinzugefügt wurde und sich im Signalbereich
befindet.
B. Der aktuelle Modus wird angezeigt, wenn die Pfeiltaste nach oben, nach
unten oder die Modus-Taste gedrückt wird.
Kühlen:
Heizen:
Auto: Intervall-Blinken zwischen
Ventilator:
C. Uhrzeit und Wochentag
D. Das Symbol für den Abwesend-Modus
Thermostat im Abwesend-Modus befindet.
E. Die Temperatur kann in Celsius oder Fahrenheit angezeigt werden.
2. LED-Anzeige bei schwacher Batterie
Die LED blinkt, wenn die Batterien ausgewechselt werden müssen.
3. Einlern-, Test- und Zurücksetzen-Taste
- Die Taste einmal drücken:
Sendet Funk-Testsignal sowie Angaben zu Temperatur und Sollwert an die
Alarmzentrale.
- Taste 10 Sek. gedrückt halten, dann loslassen, um Thermostat zurückzuset-
zen oder um zurückgesetzten Thermostat in die Zentrale einzulernen.
4. Pfeiltaste nach unten
Taste mehrmals drücken, um Sollwert zu verringern.
5. Pfeiltaste nach oben
Taste mehrmals drücken, um Sollwert zu erhöhen.
6. Modus-Taste
Taste mehrmals drücken, um Thermostat-Modus zu ändern.
7. Abwesend-Taste
Taste drücken, um Alarmzentrale in den Abwesend-Modus zu stellen.
8. Aussparungen zur Wandmontage
9. Riegel auf Rückseite
Beide Riegel an der Rückseite herunterdrücken, um Abdeckung zu entfernen.
10. Verdrahtung des Geräts mit Anschlussklemmen
Name Bezeichnung
Y Kühlung
W Heizung
G Ventilator
OB Umschaltventil
wird angezeigt, wenn das Ther-
und
wird angezeigt, wenn sich das
Name Bezeichnung
RH VAC-Eingang
