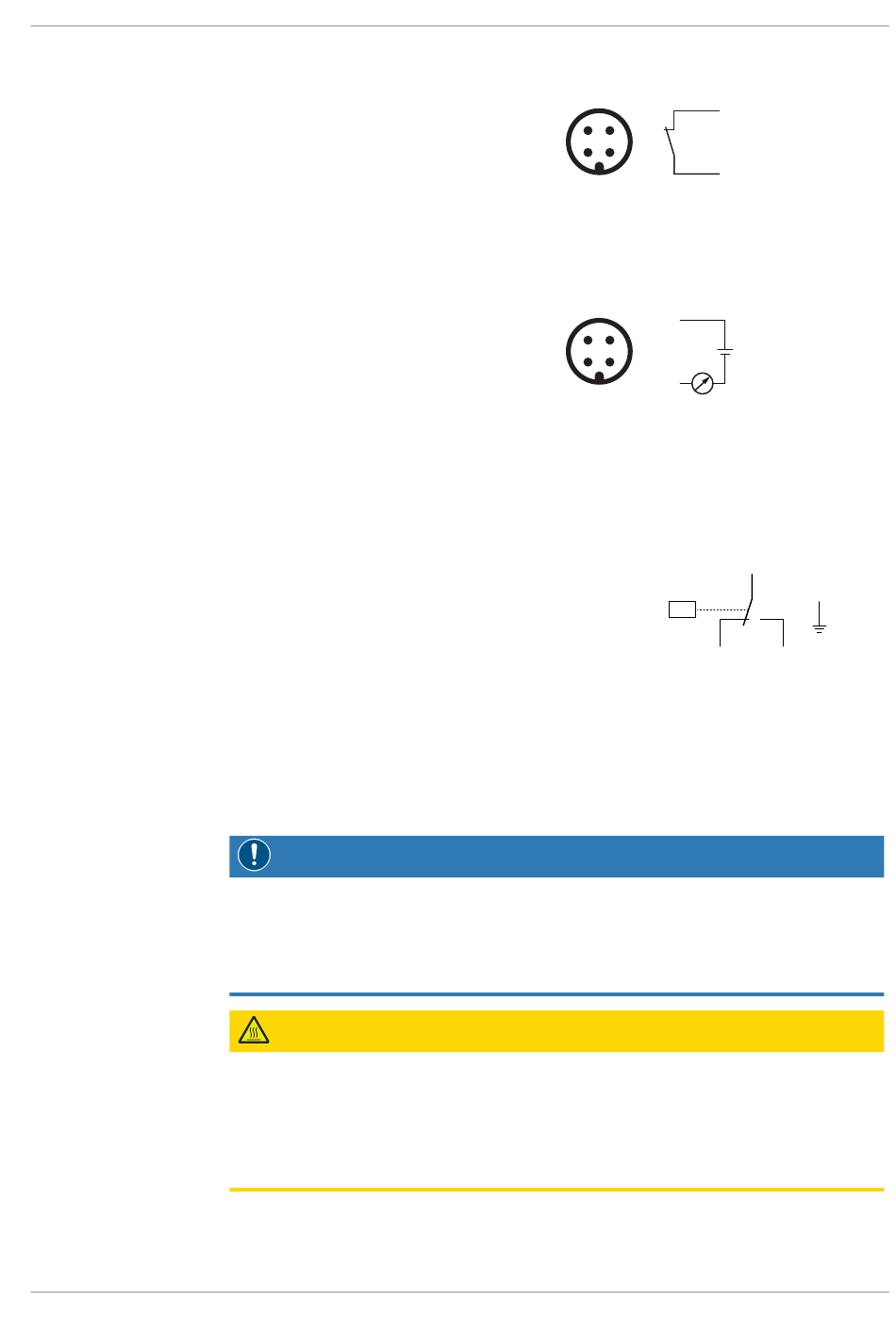

5.6.4 Schaltplan für Druckschalter (optional)
5.6.5 Schaltplan für Drucksensor (optional)
5.6.6 Schaltplan für Druckschalter "Öl/Wasser-
6

Inbetriebnahme

0870524627_RA0160-0302D_C0007_IM_de
Teilenr.: 0653 563 750
Anschluss: M12x1, 4-Pin
Elektrische Daten:
U = ≤ 250 V AC/DC (50/60 Hz) ; I = ≤ 4 A
Schaltpunkt:
P Pin 1 + 2 = 0.6 bar (Überdruck)
Teilenr.: 0653 563 751
Anschluss: M12x1, 4-Pin
Elektrische Daten:
U = 10 ... 35 VDC
4 ... 20 mA ► 0 ... 1 bar
Warnsignal:
P = 0,4 bar (Überdruck)
warning
Wärmetauscher" (optional)
Teilenr.: 0653 000 002
Elektrische Daten:
U = 230 VAC ; I = 1 A
U = 24 ... 100 VDC ; I = 0,5 ... 2 A
Kontakt: Normal offen (NO)
Schaltpunkt:
P = 2 bar (relativ) ► min. zulässiger
trip
Druck
ACHTUNG
Die Maschine wird unbefüllt (ohne Öl) ausgeliefert.
Durch den Betrieb der Maschine ohne Öl wird diese bereits nach kurzer Zeit schwer be-
schädigt.
• Vor der Inbetriebnahme muss Öl eingefüllt werden, siehe Auffüllen mit Öl [► 12].
VORSICHT
Während des Betriebs kann die Oberfläche der Maschine Temperaturen von über 70 °C
erreichen.
Es besteht Verletzungsgefahr durch Verbrennungen.
• Vermeiden Sie während des Betriebs bzw. kurz nach dem Betrieb den Kontakt mit der
Maschine.
1
4 3
1 2
P
2
1 = Braun ; 2 = Weiß
1
4 3
1 2
3
1 = Braun ; 3 = Blau
Alarmsignal:
P = 0,6 bar (Überdruck)
trip
P >
2
Inbetriebnahme | 6
+
-
1
PE
4
