Montage- und
Bedienanleitung

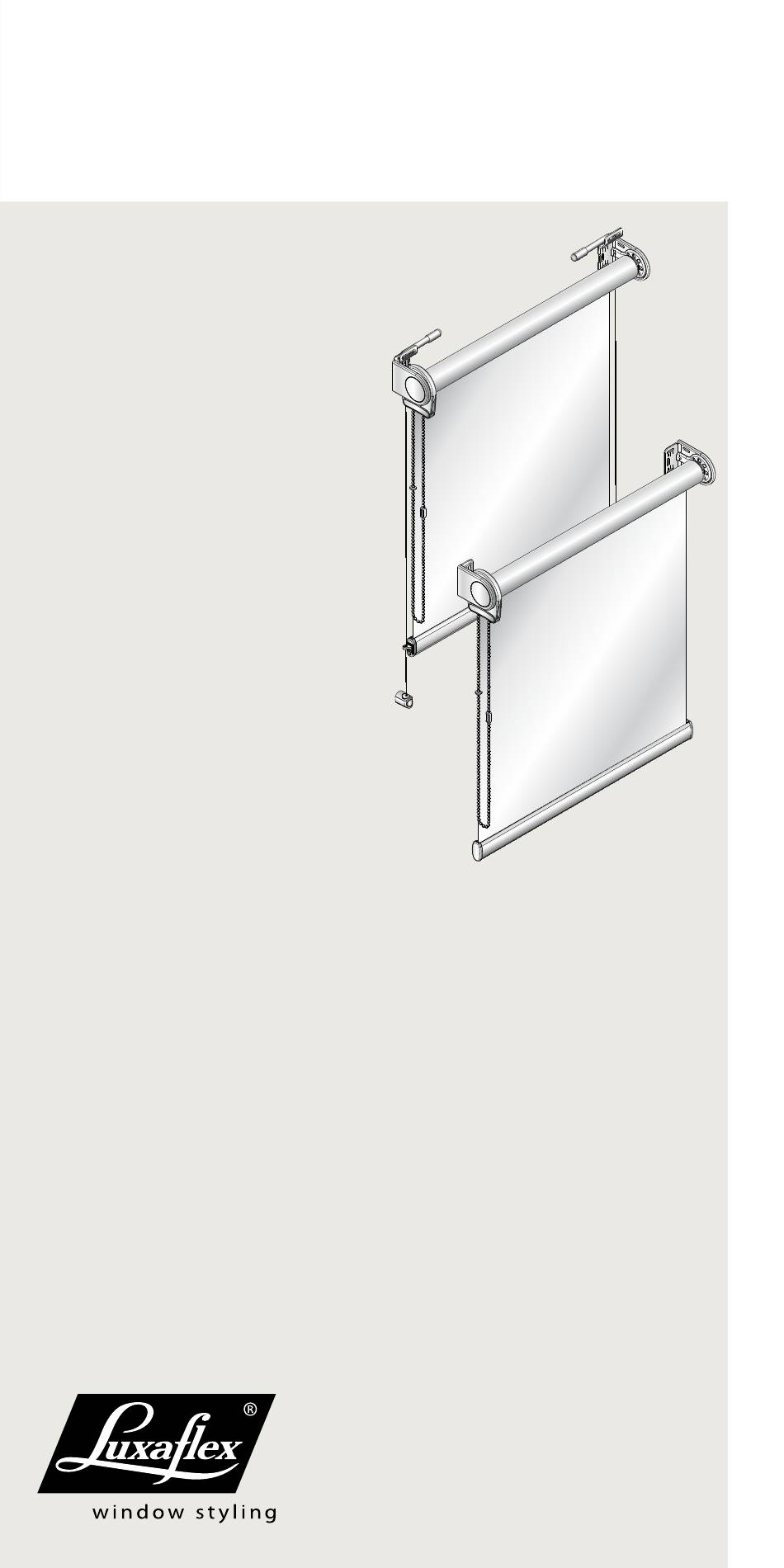

Rollo XL System 8000 & 8001
Vielen Dank, dass Sie sich für
ein Qualitätsprodukt der Marke
Luxaflex® entschieden haben.
Luxaflex® Produkte werden auf Basis
hoher Qualitätsstandards entwickelt
und in Deutschland produziert. Der
Fertigungsprozess unterliegt im Hinblick
auf die verwendeten Materialien und
deren Verarbeitung einer stetigen,
strengen Kontrolle.
Für eine einwandfreie Funktion ist
eine richtige Montage gemäß dieser
Montageanleitung erforderlich. Es wird
keine Gewähr für Montage- und / oder
Bedienungsfehler übernommen.
Sollten Sie Fragen zu Ihrem
Luxaflex® Produkt haben,
wenden Sie sich bitte an Ihren
Luxaflex® Fachhändler.
Werbung
Verwandte Anleitungen für LuxaFlex XL System 8000
Inhaltszusammenfassung für LuxaFlex XL System 8000
- Seite 1 Montage- und Bedienanleitung Rollo XL System 8000 & 8001 Vielen Dank, dass Sie sich für ein Qualitätsprodukt der Marke Luxaflex® entschieden haben. Luxaflex® Produkte werden auf Basis hoher Qualitätsstandards entwickelt und in Deutschland produziert. Der Fertigungsprozess unterliegt im Hinblick auf die verwendeten Materialien und deren Verarbeitung einer stetigen, strengen Kontrolle.
- Seite 2 Hinweis Das Rollo XL System 8000 / 8001 ist für die Montage an der Wand, an der Decke oder in der Nische geeignet. Die Träger links und rechts sind identisch. Montageposition anzeichnen Abb. 1a: Zur Ermittlung der Position der Träger das Außenmaß des Rollos inklusive der Träger und der Abdeckkappen anzeichen.
- Seite 3 Träger montieren Hinweis: Bei der Auswahl von Schrauben und Dübeln auf die Beschaffenheit der Wand achten. Achtung: Bei dem Typ 8001 mit Seilführung die Winkel für die Seilführung zu- sammen mit den Trägern befestigen. Dabei auf entsprechend längere Schrauben achten. Abb.
- Seite 4 Kettengetriebe befestigen Abb. 3a: Das Kettengetriebe auf der gewünschten Bedienungsseite, links oder rechts, in den Träger einsetzen. Abb. 3b: Das Getriebe nach unten drücken, bis es hörbar einrastet. Klick Abb. 3a Abb. 3b Option : Leveller befestigen Abb. 4a: Den Leveller gegenüber dem Kettengetriebe einsetzen. Hinweis: Die Zapfen am Leveller müssen beim Einsetzen in den Träger –...
- Seite 5 Rollo einhängen Abb. 5a: Das Rollo leicht anwinkeln und auf das Getriebe stecken. Abb. 5b: Den Federstift auf der Gegenseite eindrücken (1) und dann in den Träger einrasten lassen (2). Abb. 5c: Zum Abschluss die Endkappen auf die Träger schieben. Abb.
- Seite 6 Option : Korrektur mit Leveller Die Höhendifferenzen zwischen den Trägern von ± 4 mm können über den Leveller ausgeglichen werden. Dazu die Einstellung mit dem Inbusschlüssel verändern. Auch ein leichter Schieflauf des Rollobehangs kann auf diesem Weg korrigiert werden. System 8001: Seilführung befestigen Auf beiden Seiten das Seil durch den Winkel führen und den Federspanner in den Winkel eindrücken (1).
- Seite 7 System 8001: Seilführung befestigen Abb. 7a: Bei der Wandmontage müssen Sie die Universalhalter so montieren, dass diese auf beiden Seiten mit dem Unterstab abschließen. Das Seil muss senkrecht durch die Öffnung passen. Anschließend wird das Seil 5 mm oberhalb des Universalhalters abgeschnitten. Abb.
-
Seite 8: Bedienung
Kindern fernzuhalten. Dazu installieren und verwenden Sie bitte die mitgelieferten Sicherheitsvorrichtungen gemäß der Montageanleitung. Ach- ten Sie auch darauf, dass sich keine Betten und Einrichtungs- gegenstände in der Nähe des Fensters befinden. Entspricht EN 13120 Luxaflex.de Luxaflex.ch Version 08 / 2017...
