JUMO GmbH & Co. KG
Hausadresse:
Moritz-Juchheim-Straße 1, 36039 Fulda, Germany
Lieferadresse:
Mackenrodtstraße 14, 36039 Fulda, Germany
Postadresse:
36035 Fulda, Germany

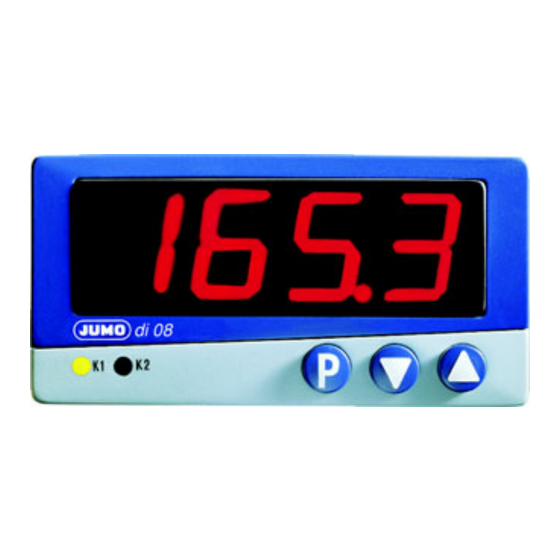

JUMO di 32 / di 08
Digitale Anzeigeinstrumente,
mikroprozessorgesteuert, mit 1 Messeingang
und maximal 3 Signalausgängen,
Einbaugehäuse nach DIN IEC 61554
Kurzbeschreibung
Die Einkanal-Digital-Anzeiger mit den Frontrahmenmaßen 48mm × 24mm und 96mm × 48mm
dienen zur Darstellung von Messwerten sowie zur Überwachung von Grenzwerten im industri-
ellen Einsatzbereich.
Der konfigurierbare Analogeingang erlaubt den direkten Anschluss von Thermoelementen, Wi-
derstandsthermometern, Widerstandsferngebern, Potentiometern oder Messwertgebern mit
Einheitssignal. Die Abtastrate für den Messeingang beträgt 4 Messungen pro Sekunde.
Die Anzeiger haben eine gut ablesbare, je nach Ausführung 10mm (JUMO di 32) bzw. 20mm
(JUMO di 08) hohe, 4-stellige LED-Anzeige zur Messwertanzeige und zur Dialogführung. Zum
Konfigurieren genügen drei Tasten. Die Parametereinstellung ist dynamisch gestaltet und nach
zwei Sekunden ohne Bedienung wird der Wert automatisch übernommen.
Die Schutzart entspricht frontseitig IP66, rückseitig IP20. Der elektrische Anschluss erfolgt
über eine steckbare Schraubklemmleiste. Die möglichen Ein- und Ausgangskonfigurationen
sind in der folgenden Blockstruktur dargestellt.
Blockstruktur
Signaleingang
Thermoelemente
Typ L, J, U, T, K, E,
N, S, R, B, D, C
Widerstandsthermometer
Pt100, Pt1000, KTY11-6
Widerstandsferngeber,
Potentiometer
Strom
0...20mA, 4....20mA
Spannung
0...10V, 2...10V
Binäreingang
über potentialfreien Kontakt
bei Typ 701530/...
alternativ zum Ausgang 2
konfigurierbar
bei Typ 701531/...
standardmäßig
Spannungsversorgung
DC 10...18V
oder
A
C/DC 20...30V, 48...63Hz
oder
AC 110...240V, 48...63Hz
V1.00/DE/00383033
Telefon: +49 661 6003-727
Telefax: +49 661 6003-508
E-Mail:
mail@jumo.net
Internet: www.jumo.net
Ausgang 1
Relais (Schließer)
230V/3A
Verhalten bei Fühlerbruch
konfigurierbar
Ausgang 2
bei Typ 701530/...
Logikausgang 0/5V
alternativ zum
Binäreingang
konfigurierbar
bei Typ 701531/...
Relais (Schließer) und
parallel Logikausgang 0/5V
Verhalten bei Fühlerbruch
konfigurierbar
Typenblatt 701530
Typ 701530/...
Typ 701531/...
Besonderheiten
k strukturiertes Bedien-
und Programmierschema
k kundenspezifische
Linearisierungskorrektur
k 2 Limitkomparatoren zur
Grenzwertüberwachung
k digitales Eingangsfilter mit
programmierbarer Filterzeitkonstante
k zeitverzögertes Schalten je Relais
programmierbar
k Einschaltverzögerung nach
Netz-Ein programmierbar
k Min-, Max- und Holdfunktion
über externen Kontakt
Seite 1/7

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für JUMO di 32

  • Seite 1 Widerstandsferngebern, Potentiometern oder Messwertgebern mit Einheitssignal. Die Abtastrate für den Messeingang beträgt 4 Messungen pro Sekunde. Die Anzeiger haben eine gut ablesbare, je nach Ausführung 10mm (JUMO di 32) bzw. 20mm (JUMO di 08) hohe, 4-stellige LED-Anzeige zur Messwertanzeige und zur Dialogführung. Zum Konfigurieren genügen drei Tasten.
  • Seite 2: Technische Daten

    JUMO GmbH & Co. KG • 36035 Fulda, Germany Typenblatt 701530 Seite 2/7 Technische Daten Eingang Thermoelement Bezeichnung Messbereichs- Messbereich Messgenauigkeit Umgebungs- grenzen im Messbereich temperatureinfluss  0,4% Fe-CuNi „L“ -200 … +900°C -200 … +900°C 100 ppm/K  0,4% Fe-CuNi „J“...
  • Seite 3: Eingang Einheitssignale

    JUMO GmbH & Co. KG • 36035 Fulda, Germany Typenblatt 701530 Seite 3/7 Eingang Einheitssignale Bezeichnung Messbereich Messgenauigkeit Umgebungs- temperatureinfluss  0,1% Spannung 0 … 10V, Eingangswiderstand R > 100k 100 ppm/K  0,1% 2 … 10V, Eingangswiderstand R > 100k...
  • Seite 4: Elektrische Daten

    JUMO GmbH & Co. KG • 36035 Fulda, Germany Typenblatt 701530 Seite 4/7 Elektrische Daten Spannungsversorgung (Schaltnetzteil) DC 10 … 18V ±0% oder AC/DC 20 … 30V, 48 … 63Hz oder AC 110 … 240V +10/-15%, 48 … 63Hz Prüfspannungen (Typprüfung) DIN EN 61010, Teil 1 vom März 1994,...
  • Seite 5 JUMO GmbH & Co. KG • 36035 Fulda, Germany Typenblatt 701530 Seite 5/7 Anschlusspläne JUMO di 32, Typ 701530/... Ausgang 2 Ausgang 1 Logikausgang Relais 5V/20mA 230V/3A – Signaleingang Thermoelement Netz – 110…240V Binäreingang Pt100/1000 (3-Leiter) AC/DC potentialfreier Kontakt (alternativ zu Ausgang 2)
  • Seite 6 JUMO GmbH & Co. KG • 36035 Fulda, Germany Typenblatt 701530 Seite 6/7 Abmessungen Typ 701530/… Typ 701531/... Dicht-an-dicht-Montage (Mindestabstände der Schalttafelausschnitte) horizontal vertikal 701530/... > 8mm > 8mm 701531/... > 10mm > 10mm V1.00/DE/00383033...
  • Seite 7: Serienmäßiges Zubehör

    JUMO GmbH & Co. KG • 36035 Fulda, Germany Typenblatt 701530 Seite 7/7 Bestellangaben Digitale Anzeigeinstrumente - mikroprozessorgesteuert mit 1 Messeingang und maximal 3 Signalausgängen, Einbaugehäuse nach DIN IEC 61554 (1) Grundausführung 701530/ di 32 - Abmessung 48mm × 24mm 701531/ di 08 - Abmessung 96mm ×...
