- Seite 1 HP Rack 10842 Referenzhandbuch Dezember 2002 (Zweite Ausgabe) Teilenummer 284358-042...
- Seite 2 Organe verursacht oder wenn eine wesentliche Vertragspflicht verletzt wurde. Bei einfacher Fahrlässigkeit haftet HP nur, wenn eine wesentliche Vertragspflicht verletzt wurde oder wenn ein Fall des Verzuges oder einer von HP zu vertretenden Unmöglichkeit vorliegt. Die Haftung ist in diesen Fällen begrenzt auf den typischerweise vorhersehbaren Schaden.
-
Seite 3: Inhaltsverzeichnis
Weitere Informationsquellen ....................x Technische Kundenunterstützung .................x HP Website ........................x Partner......................... xi Kommentare ........................xi Kapitel 1 Übersicht HP Rack 10842........................ 1-1 Rack-Optionen......................... 1-3 Hinweise zur Anlieferung....................1-6 Übersicht über die Installationsreihenfolge..............1-6 Installationsservice ......................1-7 Kapitel 2 Konfigurationsfaktoren Software zum Konfigurieren von Racks ................. 2-1 Betriebsmodi von Rack Builder Online .............. - Seite 4 Einsetzen der Käfigmuttern .....................4-5 Vorbereiten und Einbauen der Rack-Schienen ..............4-6 Vorbereiten der tiefenverstellbaren feststehenden Schienen........4-7 Einbauen der tiefenverstellbaren feststehenden Schienen.........4-8 Vorbereiten der Einschubschienen ................4-10 Einbauen der Einschubschienen ................4-14 Vorbereiten der Komponente..................4-15 Tiefenverstellbare feststehende Schienen..............4-15 Einschubschienen ....................4-16 Kabelführungsarmhalterung..................4-17 HP Rack 10842 Referenzhandbuch...
- Seite 5 Elektrostatische Entladung Erdungsmethoden......................A-2 Appendix B Transportanleitung Transportmethoden......................B-1 Luftfracht ........................B-1 Transport auf dem Landweg ..................B-2 Transport auf dem Seeweg..................B-2 Lieferservice........................B-2 Inside Rack Delivery Service..................B-2 Expedited Rack Delivery Service ................B-3 Hinweise zu Versand und Anlieferung ..............B-4 Index HP Rack 10842 Referenzhandbuch...
-
Seite 6: Zu Diesem Handbuch
Zu diesem Handbuch Dieses Handbuch beinhaltet eine schrittweise Installationsanleitung sowie Referenzinformationen zum Betrieb des HP Racks 10842. Wichtige Sicherheitshinweise Lesen Sie vor dem Installieren dieses Produkts das mitgelieferte Dokument Important Safety Information (Wichtige Sicherheitshinweise). Symbole an den Geräten Die nachfolgend aufgeführten Symbole können an Geräten angebracht sein, um auf mögliche Gefahren hinzuweisen:... - Seite 7 Person sicher gehandhabt zu werden. VORSICHT: Um Verletzungen oder eine Beschädigung des Geräts Gewicht in kg zu vermeiden, beachten Sie die vor Ort geltenden Gesundheits- und Sicherheitsanforderungen und -richtlinien für die manuelle Handhabung von schweren Gegenständen. viii HP Rack 10842 Referenzhandbuch...
-
Seite 8: Rack-Stabilität
Folge haben kann. WICHTIG: In dieser Form hervorgehobener Text enthält wichtige Informationen zum Verständnis eines Konzepts oder zum Durchführen einer Aufgabe. HINWEIS: In dieser Form hervorgehobener Text enthält zusätzliche Informationen zur Hervorhebung oder Ergänzung wichtiger Punkte im Haupttext. HP Rack 10842 Referenzhandbuch... -
Seite 9: Weitere Informationsquellen
Zusätzlich installierte Platinen oder Hardware • Software und Hardware von Fremdherstellern • Betriebssystem und Version HP Website Auf der HP Website finden Sie Informationen zu diesem Produkt sowie die neuesten Treiber und Flash-ROM-Images. Die HP Website hat die Adresse www.hp.com HP Rack 10842 Referenzhandbuch... -
Seite 10: Partner
Zu diesem Handbuch Partner Die Adresse eines HP Partners in Ihrer Nähe können Sie unter den folgenden Telefonnummern erfragen: • 0180/3 22 12 21 (0,09 €/Min.) Deutschland: • USA: 1-800-345-1518 • Kanada: 1-800-263-5868 • Alle übrigen Standorte und Rufnummern finden Sie auf der HP Website. -
Seite 11: Übersicht

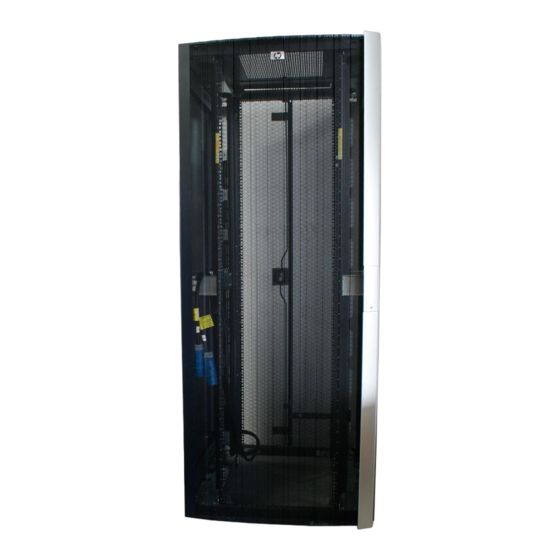

Höhe von 44,45 mm (1,75 Zoll). HP Rack 10842 Beim HP Rack 10842 handelt es sich um ein 42U-Rack, das in einer Server/Storage- Konfiguration mit internen Montageschienen geliefert wird, die mit der Vorderkante bündig sind. Somit bleibt im hinteren Teil des Racks Platz zum Verlegen der Kabel. - Seite 12 • Austauschbare vordere und hintere Türen, durch die das Rack in Server/Storage- oder in Switching-Konfigurationen verwendbar ist HINWEIS: Kunden, die das Rack 10842 ausschließlich für Schaltkomponenten, wie Router und Switches, nutzen möchten, haben zwei Möglichkeiten: • Vordere und hintere Türen austauschen und Frontbündigkeit der Montageschienen nutzen, so dass vorne im Rack Platz für die Verkabelung bleibt.
-
Seite 13: Rack-Optionen
Abbildung 1-2: Zweigeteilte, gelochte Türen auf der Rückseite Rack-Optionen Zusätzlich zum Standard-Rack sind weitere Rack-Optionen für HP Racks erhältlich, um Ihre Rack-Lösung zu ergänzen oder zu vervollständigen. Die folgende Liste enthält nur Beispiele für die zahlreichen erhältlichen Rack-Optionskits. Weitere Informationen finden Sie auf der HP Website unter www.hp.com... - Seite 14 Racks angebrachten Schienen, so dass Rack- Komponenten von Drittanbietern eingesetzt werden können 1U-Tastaturschubfach-Optionskit Zur Aufnahme und zum Versenken einer Tastatur Schubfach-Optionskit für 100 kg Ermöglicht den leichten Zugriff auf verschiedene Rack-Komponenten wird fortgesetzt HP Rack 10842 Referenzhandbuch...
- Seite 15 Zur Polsterung zwischen dem Rack und dessen vorderer und hinterer Tür HP hat darüber hinaus mehrere UPS-Produkte für den Einbau in Racks im Angebot. Ausführliche Informationen zu diesen Produkten finden Sie auf der HP Website, www.hp.com Wenn Sie weitere Informationen zum Bestellen von Rack-Optionskits wünschen, wenden Sie sich an einen HP Partner oder Servicepartner in Ihrer Nähe.
-
Seite 16: Hinweise Zur Anlieferung
Nachfolgend ist die empfohlene Reihenfolge beschrieben, nach der Sie bei der Installation des Racks und seiner Komponenten am besten vorgehen sollten. 1. Laden Sie das Programm Rack Builder Online von der HP Website herunter, und installieren Sie es auf Ihrem Computer. Verwenden Sie das Programm Rack Builder Online, um die Positionierung der Komponenten und deren Installationsreihenfolge zu planen. -
Seite 17: Installationsservice
15. Schalten Sie das System ein, und konfigurieren Sie es. Installationsservice In den USA haben Sie die Möglichkeit, dass HP die Organisation übernimmt, um Ihr Rack von qualifizierten Dienstanbietern installieren zu lassen. Dieser Installations- service umfasst die Installation der gesamten Hardware vom Auspacken der Komponenten bis hin zum Verlegen der Kabel und zur Durchführung eines... -
Seite 18: Konfigurationsfaktoren
Ort die Komponenten im Rack platziert werden. Software zum Konfigurieren von Racks Damit Sie Ihre Rack-Konfiguration effizienter planen können, stellt Ihnen HP das Browser-basierte Tool Rack Builder Online zur Verfügung. Die aktuelle Version der Software finden Sie im Internet unter www.hp.com. -
Seite 19: Funktionen Von Rack Builder Online
Sie diesen als Einkaufsliste. Nachdem Sie Ihre Rack-Konfiguration abgeschlossen haben, können Sie Rack Builder Online zur Wartung des Racks oder zum Implementieren neuer Komponenten verwenden. Hinweise zur Installation und zur Verwendung der Programmfunktionen finden Sie in der Dokumentation zu Rack Builder Online. HP Rack 10842 Referenzhandbuch... -
Seite 20: Richtlinien Zum Platzieren Von Komponenten
Höhe – Die Höhe des Racks und der Rack-Komponenten wird in U-Schritten gemessen. Wenn Sie Ihr Rack konfigurieren, berücksichtigen Sie, dass die Summe der U-Abmessungen der gewünschten Komponenten die angegebene U-Höhe des Racks nicht überschreiten darf. HP Rack 10842 Referenzhandbuch... - Seite 21 Prüfen Sie, ob das von Ihnen ausgewählte Kabel für Ihren Aufstellungsort geeignet ist. Wenn Sie ein US-Plenum-Rated-Kabel (CL2P) benötigen, wenden Sie sich an Ihren HP Partner, bei dem Sie folgende Kabelausführungen bestellen können: • 149363-B21 – 6 m langes Plenum-Rated-Kabel •...
-
Seite 22: Konfigurationsfaktoren
Berücksichtigen Sie bei der Planung der Stromversorgung der einzelnen Rack- Komponenten die folgenden Gesichtspunkte: • Die Stromlast sollte möglichst gleichmäßig auf die verfügbaren Netzstrom- Abzweigleitungen verteilt werden. • Die Netzstromlast des Gesamtsystems darf 80 Prozent der Nennleistung der Netzstrom-Abzweigleitungen nicht überschreiten. HP Rack 10842 Referenzhandbuch... -
Seite 23: Anforderungen An Die Erdung
Gefahr eines Stromschlages oder einer Beschädigung der Geräte zu vermeiden. Dieses Gerät ist für den Anschluss an eine geerdete Steckdose bestimmt, die in der Nähe des Geräts liegen und für den Benutzer leicht zugänglich sein muss. Der Erdungsleiter erfüllt eine wichtige Sicherheitsfunktion. HP Rack 10842 Referenzhandbuch... -
Seite 24: Temperaturanforderungen
• Durch das zusätzliche Gerät darf die Luftzirkulation um die anderen im Rack eingebauten Komponenten nicht behindert werden. Des Weiteren darf die Temperatur im Rack dadurch nicht über den von HP angegebenen Maximalwert steigen. • Stellen Sie sicher, dass die vom Hersteller der Option angegebene maximale Betriebstemperatur nicht überschritten wird, nachdem das zusätzliche Gerät in... -
Seite 25: Anforderungen An Die Luftzirkulation
Konfigurationsfaktoren Anforderungen an die Luftzirkulation Bei HP Rack-Produkten wird normalerweise kühle Luft über die Vorderseite in das Rack angesaugt und als warme Abluft auf der Rückseite wieder abgeführt. Deshalb muss sowohl die Vorderseite als auch die Rückseite des Racks ausreichend belüftet werden. -
Seite 26: Vorbereiten Des Racks
In diesem Kapitel werden die folgenden Themen behandelt: • Erforderliche Werkzeuge • Überprüfen der Hardware • Abnehmen der Rack-Türen • Abnehmen der Seitenwände • Stabilisieren des Racks — Freistehende Racks — Mehrere Racks • Server/Storage- im Vergleich zu Switching-Konfigurationen HP Rack 10842 Referenzhandbuch... -
Seite 27: Erforderliche Werkzeuge
Einbau der Komponenten bequem und effektiv durchzuführen. Überprüfen der Komponenten Ermitteln Sie nach dem Auspacken des Racks und dessen Komponenten die beigefügte HP Rack-Kit-Komponentenliste. Vergewissern Sie sich, dass sämtliche aufgeführten Komponenten vorhanden sind. WICHTIG: Normalerweise sind immer einige Befestigungsteile übrig, nachdem Sie Ihr Rack konfiguriert und sämtliche Komponenten eingebaut haben. -
Seite 28: Abnehmen Der Rack-Türen
1. Schließen Sie die Tür auf (1), und drücken Sie die Entriegelungstaste für den Türgriff herunter (2), bis dieser herausspringt. 2. Heben Sie den Türgriff an, und ziehen Sie daran, um die Tür zu öffnen (3). Abbildung 3-1: Öffnen der vorderen Rack-Tür HP Rack 10842 Referenzhandbuch... - Seite 29 4. Neigen Sie die Tür nach außen (2), und heben Sie sie vom Rack weg, um sie aus der unteren Scharnierhalterung auszuhängen. Stellen Sie die vordere Tür vorsichtig aufrecht hin, um Beschädigungen zu vermeiden. Abbildung 3-2: Abnehmen der vorderen Rack-Tür HP Rack 10842 Referenzhandbuch...
- Seite 30 So nehmen Sie die hinteren Rack-Türen ab: 1. Drehen Sie den Griff der hinteren Rack-Türen nach rechts (1). 2. Ziehen Sie am Griff der hinteren Rack-Türen, um hinteren Rack-Türen zu öffnen (2). Abbildung 3-3: Öffnen der hinteren Rack-Türen HP Rack 10842 Referenzhandbuch...
- Seite 31 4. Ziehen Sie die hinteren Türen aus den Scharnierhalterungen heraus, und nehmen Sie sie vom Rack ab (2). Stellen Sie die hinteren Türen vorsichtig aufrecht hin, um Beschädigungen zu vermeiden. Abbildung 3-4: Abnehmen der hinteren Rack-Türen HP Rack 10842 Referenzhandbuch...
-
Seite 32: Entfernen Der Seitenwände
3. Nehmen Sie die Seitenwände nacheinander vom Rack ab (3). Stellen Sie die Seitenwände vorsichtig aufrecht hin, um Beschädigungen zu vermeiden. Abbildung 3-5: Abnehmen der Rack-Seitenwände Anleitungen zum Anbringen der Seitenwände finden Sie in der Seitenwand-Rack- Optionskit Installationsanleitung. HP Rack 10842 Referenzhandbuch... -
Seite 33: Stabilisieren Des Racks
Sie einen verstellbaren Schraubenschlüssel, um die Nivellierungsfüße bis zur Sockelplatte herauszudrehen, bis das gesamte Gewicht des Racks vollständig auf den Füßen bzw. der Platte und nicht mehr auf den Rollen lastet. Dadurch wird das Rack stabilisiert, und Sie können die Komponenten einbauen. HP Rack 10842 Referenzhandbuch... - Seite 34 Verwendung bei Einzel-Racks. Bringen Sie einen Stabilisierungsfuß an der Vorderseite und jeweils einen an beiden Seiten des Racks an. An der Rückseite eines Einzel-Racks müssen keine Stabilisierungsfüße angebracht werden. Abbildung 3-6: Angebrachte Stabilisierungsfüße voller Größe (Ansicht von oben) HP Rack 10842 Referenzhandbuch...
-
Seite 35: Mehrere Racks
Server/Storage- im Vergleich zu Switching- Konfigurationen Das Rack 10842 verfügt über austauschbare vordere und hintere Türen, durch die das Rack in Server/Storage- oder Switching-Konfigurationen verwendbar ist. Das 42U- Rack wird in einer Server/Storage-Konfiguration mit internen Montageschienen geliefert, die auf der Vorderseite bündig sind. Somit bleibt im hinteren Teil des Racks mehr Platz zur Verlegung der Kabel. -
Seite 36: Installieren Von Komponenten Im Rack
In diesem Kapitel werden die folgenden Themen behandelt: • Allgemeine Richtlinien • Übersicht über den Einbau der Komponenten • Verwenden der Schablone • Einsetzen der Käfigmuttern • Vorbereiten und Einbauen der Rack-Schienen • Vorbereiten der Komponente • Einbauen der Komponente HP Rack 10842 Referenzhandbuch... -
Seite 37: Allgemeine Richtlinien
Stellen Sie sicher, dass das installierte optionale Gerät weder die Luftzirkulation um die im Rack montierten ProLiant Server behindert noch bewirkt, dass sich die Temperatur im Rack über den von HP angegebenen Maximalwert erhöht. • Stellen Sie für das installierte optionale Gerät sicher, dass die vom Hersteller empfohlene maximale Betriebstemperatur nicht überschritten wird. -
Seite 38: Übersicht Über Den Einbau Der Komponenten
Rack beschrieben. Installieren Sie die 0U-Geräte zuerst. Dies sind Geräte, die keine Höheneinheiten im Rack belegen, wie PDUs, Switchboxes usw. 1. Verwenden Sie die Schablone, um die genaue Positionierung der einzubauenden Hardware im Rack abzumessen und zu markieren. 2. Bringen Sie die Käfigmuttern am Rack an. HP Rack 10842 Referenzhandbuch... -
Seite 39: Verwenden Der Schablone
Achten Sie darauf, dass die Schablone richtig angelegt ist. Falls unmittelbar unterhalb der gewählten Einbauposition bereits eine andere Rack-Komponente installiert ist, legen Sie die Schablone an der Oberkante der darunter liegenden Komponente an den vorderen Schienen an. HP Rack 10842 Referenzhandbuch... -
Seite 40: Einsetzen Der Käfigmuttern
1. Haken Sie die untere Kante der Käfigmutter in das quadratische Loch in der Schiene ein. 2. Führen Sie die Spitze des Montagewerkzeugs durch das Loch, und haken Sie es in die obere Lippe der Käfigmutter ein. HP Rack 10842 Referenzhandbuch... -
Seite 41: Vorbereiten Und Einbauen Der Rack-Schienen
WICHTIG: Die Installationsanleitung in diesem Abschnitt bezieht sich auf Standard- installationen. Spezielle Installationsanleitungen finden Sie in der Dokumentation im Lieferumfang der jeweiligen Komponente. Es gibt folgende zwei Typen von Rack-Einbauschienen: • Tiefenverstellbare feststehende Schienen • Einschubschienen HP Rack 10842 Referenzhandbuch... -
Seite 42: Vorbereiten Der Tiefenverstellbaren Feststehenden Schienen
1. Lösen Sie die Flügelmuttern (1), und ziehen Sie die Halterungen der einzelnen tiefenverstellbaren Schienen auf die gewünschte Länge heraus (2). Abbildung 4-3: Einstellen der Länge der feststehenden Schienen 2. Ziehen Sie die Flügelschrauben leicht an, um die Schienenmontagehalterungen beim Einbauen zu stabilisieren. HP Rack 10842 Referenzhandbuch... -
Seite 43: Einbauen Der Tiefenverstellbaren Feststehenden Schienen
HINWEIS: Nachdem Sie die Komponenten installiert haben, setzen Sie mindestens eine weitere Schraube in jede tiefenverstellbare Schiene ein, um einen besseren Halt zu erreichen. Abbildung 4-4: Befestigen der tiefenverstellbaren feststehenden Schienen an der Vorderseite des Racks HP Rack 10842 Referenzhandbuch... - Seite 44 Abbildung 4-5: Befestigen der tiefenverstellbaren feststehenden Schienen an der Rückseite des Racks 3. Ziehen Sie die Flügelmuttern an den tiefenverstellbaren feststehenden Schienen fest. Die tiefenverstellbaren feststehenden Schienen sind damit bereit für die Installation der Komponenten. HP Rack 10842 Referenzhandbuch...
-
Seite 45: Vorbereiten Der Einschubschienen
2. Halten Sie den Freigaberiegel der Komponentenschiene heruntergedrückt (2), und ziehen Sie die Komponentenschiene vollständig aus der Einschubschienen- Baugruppe heraus. HINWEIS: Die Komponentenschiene wird an der Komponente angebracht, bevor diese in das Rack eingeschoben wird. Abbildung 4-6: Ausbauen der Komponentenschienen aus der Einschubschienen-Baugruppe 4-10 HP Rack 10842 Referenzhandbuch... - Seite 46 Komponentenschiene an den Rack-Montageschienen an. Beachten Sie die Ausrichtung der Rack-Montagehalterungen: a. Der vordere Flansch (1) ist mit Ausrichtungslaschen versehen. b. Der rückseitige Flansch (2) ist so gebaut, dass er flach am Rack befestigt werden kann. Abbildung 4-7: Schienenmontagehalterungen HP Rack 10842 Referenzhandbuch 4-11...
- Seite 47 Rack-Montagehalterung, indem Sie jeweils eine 8-32 x 3/8-Schraube in jede der drei freiliegenden Bohrungen einsetzen, von denen sich zwei in der Nähe der hinteren und eine in der Nähe der vorderen Seite der Einschubschienen- Baugruppe befinden. 4-12 HP Rack 10842 Referenzhandbuch...
- Seite 48 7. Verschieben Sie die innere Schiene erneut, und setzen Sie die letzte 8-32 x 3/8- Schraube (3) in die freiliegende Bohrung ein. Abbildung 4-9: Anbringen der Einschubschienen- Baugruppe an den Rack-Montagehalterungen Wiederholen Sie die Schritte 4 bis 7 für die andere Einschubschiene. Die Einschubschienen sind jetzt zum Einbau bereit. HP Rack 10842 Referenzhandbuch 4-13...
-
Seite 49: Einbauen Der Einschubschienen
1. Richten Sie die Vorderseite der Einschubschienen jeweils an der Rack- Vorderseite aus, und befestigen Sie sie mit zwei M6 x 16-Schrauben. HINWEIS: Die Führungsnasen an der Vorderseite der Einschubschienen erleichtern die ordnungsgemäße Ausrichtung an den Montageschienen. Abbildung 4-10: Befestigen des vorderen Endes der Einschubschienen 4-14 HP Rack 10842 Referenzhandbuch... -
Seite 50: Vorbereiten Der Komponente
Komponente für den Einbau vorzubereiten. Eine vollständige Installationsanleitung finden Sie in der Dokumentation im Lieferumfang der jeweiligen Komponente. Tiefenverstellbare feststehende Schienen Wird die Komponente auf tiefenverstellbaren feststehenden Schienen eingesetzt, müssen vor dem Rack-Einbau normalerweise keine weiteren Teile an der Komponente angebracht werden. HP Rack 10842 Referenzhandbuch 4-15... -
Seite 51: Einschubschienen
1. Nehmen Sie die Komponentenschienen zur Hand, die Sie beiseitegelegt haben, nachdem Sie sie aus den Einschubschienen-Baugruppen herausgezogen haben. 2. Befestigen Sie jede Komponentenschiene mit drei 8-32 x 3/8-Schrauben seitlich an der Komponente. Abbildung 4-12: Anbringen der Komponentenschienen an der Komponente 4-16 HP Rack 10842 Referenzhandbuch... -
Seite 52: Kabelführungsarmhalterung
Wenn für die Komponente ein Kabelführungsarm verwendet wird, bringen Sie die dazugehörige Halterung mit zwei 6-32 x ¼ -Schrauben an. HINWEIS: Der Kabelführungsarm wird erst angebracht, nachdem die Komponente in das Rack eingesetzt wurde. Abbildung 4-13: Anbringen der Kabelführungsarm- halterung an der Komponente HP Rack 10842 Referenzhandbuch 4-17... -
Seite 53: Einbauen Der Komponenten In Das Rack
So bauen Sie eine Komponente in ein Rack mit tiefenverstellbaren feststehenden Schienen ein: Halten Sie die Komponente gut fest, heben Sie sie an, und schieben Sie sie an den im Rack eingebauten tiefenverstellbaren feststehenden Schienen ein. 4-18 HP Rack 10842 Referenzhandbuch... -
Seite 54: Einbauen Einer Komponente In Ein Rack Mit Einschubschienen
Sie gegebenenfalls etwas mehr Kraft aufwenden, um die Kugellager gangbar zu machen. Danach sollten die Kugellager leicht gleiten. Abbildung 4-14: Einsetzen der Komponente in das Rack 4. Ziehen Sie die Rändelschrauben auf der Vorderseite der Komponente in den Käfigmuttern fest, um diese im Rack zu sichern. HP Rack 10842 Referenzhandbuch 4-19... -
Seite 55: Einbauen Des Kabelführungsarms
1. Klappen Sie den Kabelführungsarm auf, und drehen Sie die Halterung am Scharnier nach rechts. 2. Verwenden Sie zwei M6 x 12-Kreuzschlitzschrauben, um den Kabelführungsarm an der Halterung zu befestigen, die Sie zuvor an der Komponente angebracht haben. Abbildung 4-15: Anbringen des Kabelführungsarms an der Halterung 4-20 HP Rack 10842 Referenzhandbuch... - Seite 56 Kabelführungsarm zusammen bzw. auseinander, so dass die Kabel nicht versehentlich abgezogen oder verdreht werden. Abbildung 4-16: Befestigen des Kabelführungsarms am Rack 4. Befestigen Sie sämtliche Kabel, die Sie an die Komponente anschließen, am Kabelführungsarm. HP Rack 10842 Referenzhandbuch 4-21...
-
Seite 57: Anschließen Von Netz- Und Signalkabeln
Entfernen Sie den Aufkleber, der die Buchse für das Netzkabel abdeckt. b. Stellen Sie den Spannungsumschalter auf die entsprechende Eingangsspannung ein. c. Schließen Sie das Netzkabel an die Komponente an. Abbildung 4-17: Anschließen des Netzkabels an der Komponente 4-22 HP Rack 10842 Referenzhandbuch... -
Seite 58: Verlegen Der Kabel
HINWEIS: Lassen Sie etwas Durchhang in den Kabeln, so dass Sie den Kabelführungsarm problemlos zusammenklappen können. 3. Verlegen Sie die gebündelten Kabel über die Oberseite des Kabelführungsarms und ggf. durch den Kabelkanal nach unten. Abbildung 4-18: Verlegen der Kabel bei Server/Storage- Konfigurationen HP Rack 10842 Referenzhandbuch 4-23... - Seite 59 Befestigungen los (3). Bewahren Sie die Befestigungen und Scharnierhalterungen zur späteren Verwendung auf. d. Entfernen Sie die Kabelzugangsabdeckung aus der Scharnierhalterung (4). Stellen Sie sie vorsichtig aufrecht hin, um Beschädigungen zu vermeiden. Abbildung 4-19: Entfernen der Kabelzugangsabdeckung 4-24 HP Rack 10842 Referenzhandbuch...
- Seite 60 5. Nachdem Sie sämtliche Signal- und Netzkabel verlegt haben, schließen Sie die Netzkabel an einen Netzstromverteiler, z. B. eine Stromverteiler-Einheit (PDU) mit einer entsprechenden Nennleistung an. HINWEIS: Wenn Sie keine PDU verwenden, schließen Sie das Netzkabel direkt an eine geerdete Netzsteckdose mit der entsprechenden Nennkapazität an. HP Rack 10842 Referenzhandbuch 4-25...
-
Seite 61: Technische Daten
100 cm Breite 80 cm Größe bei Versand (mit Höhe 217 cm Verpackungsmaterial) Tiefe 121,9 cm Breite 98,5 cm Gewicht Bei Betrieb 115 kg Bei Versand 148 kg Last Statisch (brutto) 907 kg Dynamisch (brutto) 454 kg HP Rack 10842 Referenzhandbuch... -
Seite 62: Elektrostatische Entladung
Legen Sie Komponenten vor dem Entnehmen aus ihren Behältern auf einer geerdeten Fläche ab. • Vermeiden Sie eine Berührung der Pins, Leitungen oder Schaltungsbauteile. • Erden Sie sich immer, bevor Sie Komponenten oder Bauteile berühren, die gegenüber elektrostatischer Entladung empfindlich sind. HP Rack 10842 Referenzhandbuch... -
Seite 63: Erdungsmethoden
Erdung zu gewährleisten, lassen Sie das Teil, das gegenüber elektrostatischer Entladung empfindlich ist, von einem HP Partner installieren. HINWEIS: Weitere Informationen zu statischer Elektrizität sowie Unterstützung beim Installieren des Produkts erhalten Sie bei Ihrem HP Partner. HP Rack 10842 Referenzhandbuch... -
Seite 64: Transportanleitung
Luftfracht Alle Racks können per Luftfracht aufrecht auf einer Palette oder stoßgeschützten Palette oder liegend in einer Kiste transportiert werden. Da das Rack 10842 jedoch mit Verpackung eine Höhe von 217 cm hat und die Maximalhöhe für Luftfracht 218,4 cm beträgt, passt es aufrecht nur in die größten Frachtflugzeuge. Wenn das Ziel mit großen Frachtflugzeugen nicht angeflogen werden kann, muss das Rack 10842... -
Seite 65: Transport Auf Dem Landweg
Palette. Sie dürfen Racks weder auf die Seite legen noch übereinander stapeln. Lieferservice HP bietet für Kunden in Nordamerika zwei Anlieferungswege an: Inside Rack Delivery Service und Expedited Rack Delivery Service. Wenn Sie sowohl den Inside Rack Delivery Service als auch den Expedited Rack Delivery Service nutzen möchten, müssen Sie beide Teilenummern in Ihrem Auftrag angeben. -
Seite 66: Expedited Rack Delivery Service
Fall zur Verfügung, in denen ein Versand des Racks per Luftfracht erforderlich ist. Wichtige Punkte • Spezialverpackungen (z. B. Versandkisten) werden gegebenenfalls zur Verfügung gestellt. • Der Versand erfolgt über einen von HP bestimmten Luftfrachtspediteur. • Dieser Lieferservice gilt für ein einzelnes Rack. HP Rack 10842 Referenzhandbuch... -
Seite 67: Hinweise Zu Versand Und Anlieferung
Palette, und bewegen Sie es auf den Rollen zum Aufstellungsort. Achten Sie darauf, dass es dabei nicht umkippt. Idealerweise werden die auf Paletten verpackten Racks direkt an ihren eigentlichen Aufstellungsort gebracht und erst dort von der Palette herunter geladen. HP Rack 10842 Referenzhandbuch... - Seite 68 Befestigen am Rack 4-14 Verwendung A-2 Befestigen an der Komponente 4-16 Antistatische Behälter Einsetzen Lagern von Produkten A-1 Käfigmuttern 4-5 Transport von Produkten A-1 Einzel-Rack, Stabilisieren 3-8 Austauschbare vordere und hintere Elektrostatische Entladung Siehe ESD geteilte Türen 1-2 HP Rack 10842 Referenzhandbuch Index-1...
- Seite 69 Zwischen Wand und Rack 4-3 Funktionen Kabel Rack Builder Online 2-1 Anschließen 4-22 Fußableitbänder, Verwendung A-2 KMM Switchbox 2-4 Fußgelenkbänder, Verwendung A-2 Länge 2-4 Verlegen 4-23 Kabelführungsarm Installieren 4-21 Grafiken, Rack Builder Online 2-2 Kabelführungshalterung, Einbauen 4-20 Index-2 HP Rack 10842 Referenzhandbuch...
- Seite 70 Lüfter Rack-Optionskit 1-4 Lufttransport des Racks B-1 Luftzirkulation Achtung 2-7 Anforderungen 2-8 Hinweise zur Rack-Konfiguration 2-3 Belüftung 2-8 Installationsort 1-7 Leerblenden 1-5 Planen einer Rack-Konfiguration 2-1 Lüfter-Kits 2-8 Platzbedarf Für das Rack 2-5 Polsterungs-Kit für Rack-Türen 1-5 HP Rack 10842 Referenzhandbuch Index-3...
- Seite 71 Kit mit tiefenverstellbaren Service zum Installieren von Racks 1-7 feststehenden Schienen 1-5 Software zum Konfigurieren von Racks 2-2 KMM Switchbox Kit 1-4 Spannungsumschalter, Achtung 2-6 Lüfterkit 1-4 Stabilisieren Merkmale 1-3 Einzel-Racks 3-8 Monitor-/Komponentenfach-Kit 1-4 Mehrere Racks 3-10 Index-4 HP Rack 10842 Referenzhandbuch...
- Seite 72 Befestigen an Komponenten 4-15 Vordertür 3-3 Einbauen im Rack 4-8 Vorbereiten 4-7 Transportieren eines Racks Auf dem Landweg B-2 Websites, HP x Auf dem Seeweg B-2 Werkzeug Per Luftfracht B-1 Erforderlich 3-2 Türen 1-2 Leitfähiges Werkzeug A-2 HP Rack 10842 Referenzhandbuch Index-5...
- Seite 73 Index Zu berücksichtigende Faktoren Höhe 2-3 Stabilisierungsfüße 2-4 Stromversorgung 2-3 Index-6 HP Rack 10842 Referenzhandbuch...
