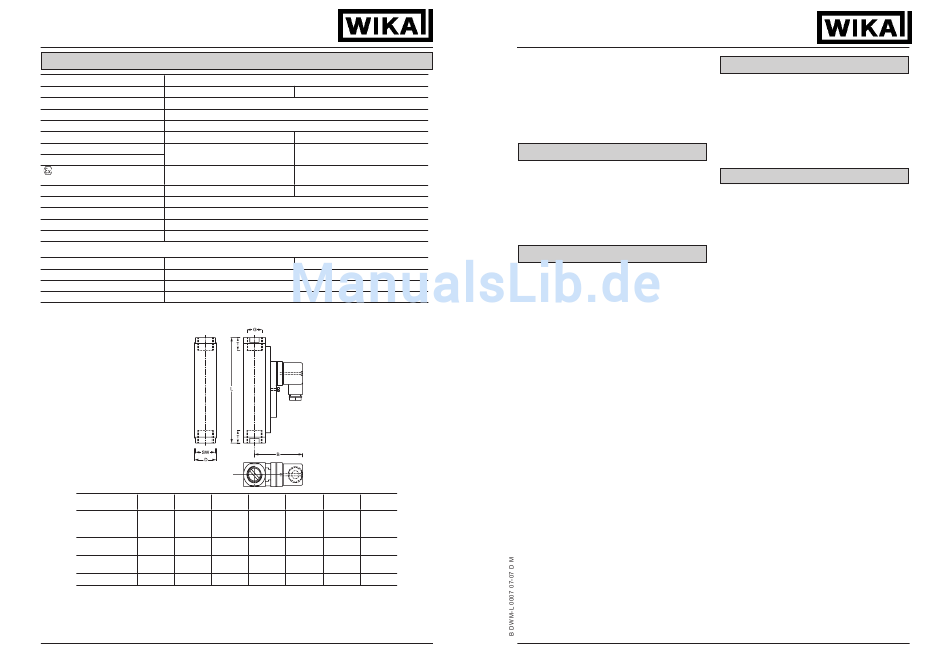

WIKA FWS-DWM-L Betriebsanleitung

Betriebsanleitung FWS-DWM-L
9 Spezifikationen
Betriebsdaten
Betriebsdruck: Messing PN 200 bar
Druckverlust:
Temperatur max.
Messgenauigkeit:
Elektrische Daten: Schließer
IP65 ( )
Gerätestecker DIN43650 Form A oder C
max. 250V • 3A • 100VA
IP67 (1m angegossenes Kabel)
Atex II 2G EEx m II T6 max. 80°C
max. 250V • 2A • 60VA
(2m angegossenes Kabel IP67)
EEx m II T6 max. 80°C max. 250V • 2A • 60VA
Ausgangssignal: Der Schaltkontakt schaltet ab, wenn der eingestellte Durchfluss unterschritten wird
Spannungsversorgung:
Kabeldurchmesser für IP65:
Verschmutzungsgrad:
Andere Steckertypen oder Kabellängen auf Anfrage
Werkstoffe Messing
Medienberührende Teile: Messing
Schwebekörper (medienberührend)
Dichtungen NBR (andere auf Anfrage)
(1) Mindestlast 3VA
DWM-L
SW D
DWM-L- 1,5-12 27 30
DWM-L- 18 27 30
34
DWM-L- 35-50 40
40
DWM-L- 100 50 50
Abmessungen in mm
WIKA Alexander Wiegand SE & Co. KG
Alexander-Wiegand-Straße 30
DE-63911 Klingenberg/Main
-4-
DWM-L
Edelstahl PN 300 bar
0,02 - 0,4 bar
80°C
±10% vom Endwert
Wechsler
(1)
max. 250V • 1,5A • 50VA
max. 250V • 1A • 30VA
max. 250V • 1A • 30VA
Nicht erforderlich
6 - 8 mm
2 (EN 61058-1)
Edelstahl
1.4571
Delrin
Viton (andere auf Anfrage)
B G DN T L
1⁄4" 8 14
71 3⁄8" 10 19 130
1⁄2" 15 19
1⁄2" 15 19
71 148
3⁄4" 20 17
3⁄4" 20 18
152
76
1" 25 19 156
81 1" 25 20 200
Irrtum und techn. Änderungen vorbehalten
Betriebsanleitung FWS-DWM-L
Inhalt
1 Vorwort ....................................... 1
2 Sicherheitshinweise ..................... 1
3 Funktionsbeschreibung ................. 1
4 Montage ......................................... 1
5 Elektrischer Anschluss ................... 2
6 Einstellung des Schaltpunkts ......... 3
7 Wartung und Pflege ........................ 3
8 Fehlersuche ................................... 3
9 Spezifikationen ............................... 4
1 Vorwort
Die Strömungswächter der Serie DWM-L zeichnen sich
durch zuverlässige Funktion und einfache Bedienung
aus. Um die Vorteile dieses Geräts in vollem Umfang
nutzen zu können, bitten wir folgendes zu beachten:
Jede Person, die mit der Inbetriebnahme oder
Bedienung dieses Geräts beauftragt ist, muss die
Betriebsanleitung und insbesondere die Sicher-
heitshinweise gelesen und verstanden haben!
2 Sicherheitshinweise
2.1 Allgemeine Hinweise
Zur Gewährleistung eines sicheren Betriebs darf das
Gerät nur nach den Angaben in der Betriebsanleitung
betrieben werden. Bei der Verwendung sind zusätzlich
die für den jeweiligen Anwendungsfall erforderlichen
Rechts- und Sicherheitsvorschriften zu beachten.
Sinngemäß gilt dies auch bei der Verwendung von
Zubehör.
2.2 Bestimmungsgemäße Verwendung
Die Geräte der Serie DWM-L dienen zur Überwachung
von kontinuierlichen Durchflüssen von gasförmigen
Medien. Jeder darüber hinausgehende Gebrauch gilt
als nicht bestimmungsgemäß. Sofern nicht anders
angegeben, beziehen sich die Skalen der Geräte auf
Luft. Insbesondere Einsatzfälle, in denen stoßartige
Belastungen auftreten (z.B. getakteter Betrieb), sollten
vorher mit unserem technischen Personal besprochen
und überprüft werden.
Bei jeder Inbetriebnahme ist zu beachten, dass Absperr-
ventile nur langsam geöffnet werden, um Druckstöße,
die das Gerät beschädigen können, zu vermeiden.
Allgemein müssen schnelle Änderungen der Betriebs-
bedingungen (Druck, Temperatur, Durchfluss) vermie-
den werden.
Die Geräte der Serie DWM-L dürfen nicht als alleiniges
Mittel zur Abwendung gefährlicher Zustände an Maschi-
nen und Anlagen eingesetzt werden.
Maschinen und Anlagen müssen so konstruiert werden,
dass fehlerhafte Zustände nicht zu einer für das Bedien-
personal gefährlichen Situation führen können.
2.3 Qualifiziertes Personal
Die Geräte der Serie DWM-L dürfen nur von qualifizier-
tem Personal, das in der Lage ist, die Geräte fachge-
recht einzusetzen, installiert werden. Qualifiziertes Per-
sonal sind Personen, die mit der Aufstellung, Montage,
Inbetriebnahme und Betrieb dieser Geräte vertraut sind
und die über eine ihrer Tätigkeit entsprechende Quali-
fikation verfügen.
-1-
3 Funktionsbeschreibung
Die Geräte der Serie DWM-L arbeiten nach dem Prin-
zip des Schwebekörper-Durchflussmessers. Durch
die Strömung des Mediums wird ein Schwebekörper
bewegt, dessen integrierte Magneten ein Magnetfeld
erzeugen. Die Position des Schwebekörpers wird durch
den Schaltkontakt ermittelt.
Das Gerät muss senkrecht in das System eingebaut
werden. Der Durchfluss erfolgt von unten nach oben.
4 Montage
4.1 Prozessanschluss
Achtung! Die folgenden Forderungen müssen unbe-
dingt eingehalten werden, sonst wird der Strömungs-
wächter oder die Anlage beschädigt:
- Bauseitig muss ein zum Gerät passender Prozess-
anschluss vorhanden sein
- Anschlussgröße überprüfen
- Einschraubtiefe überprüfen
- Geeignete Dichtmittel verwenden (flüssige Dichtmit-
tel beschädigen den Strömungswächter, wenn sie
hineinlaufen)
- Fachgerecht abdichten
4.2 Umgebungsbedingungen
- Der Strömungswächter darf nicht als tragendes Teil
in Rohrkonstruktionen verwendet werden.
- Das Medium darf keine festen Körper mit sich
führen. Magnetische Partikel reichern sich am mag-
netischen Schwebekörper an und beeinträchtigen
die Funktion.
- Korrosions- und Frostschutzmittel vor dem Einsatz
auf Verträglichkeit prüfen.
Warnung! Die folgenden Forderungen müssen ein-
gehalten werden, sonst wird die Funktion des Strö-
mungswächters beeinträchtigt oder Messergebnisse
werden verfälscht:
- Externe Magnetfelder beeinflussen den Schalt-
kontakt. Zu Magnetfeldern (z.B. Elektromotoren)
ausreichend Abstand einhalten.
- Rohre, Prozessanschlüsse oder Halterungen
aus ferromagnetischem Material beeinflussen das
Magnetfeld des Strömungswächters. Zu solchen
Materialien (z.B. Stahl) einen Abstand von 100 mm
einhalten.
- Querschnittänderungen, Abzweigungen
Bögen in den Rohrleitungen beeinflussen die
Messgenauigkeit. Vor dem Gerät eine Beruhi-
gungsstrecke von 10 x DN, hinter dem Gerät 5 x
DN vorsehen. Niemals direkt vor dem Gerät den
Rohrdurchmesser reduzieren!
- Bei flüssigen Medien durch geeignete Maßnahmen
die Entlüftung des Geräts sicherstellen.
oder
