Viessmann VITOCOMFORT 200 Planungsanleitung
Smart home system
Vorschau ausblenden
Andere Handbücher für VITOCOMFORT 200:
- Bedienungsanleitung (76 Seiten) ,
- Inbetriebnahmeanleitung (72 Seiten) ,
- Montage- und bedienungsanleitung (56 Seiten)
Verwandte Anleitungen für Viessmann VITOCOMFORT 200
Inhaltszusammenfassung für Viessmann VITOCOMFORT 200

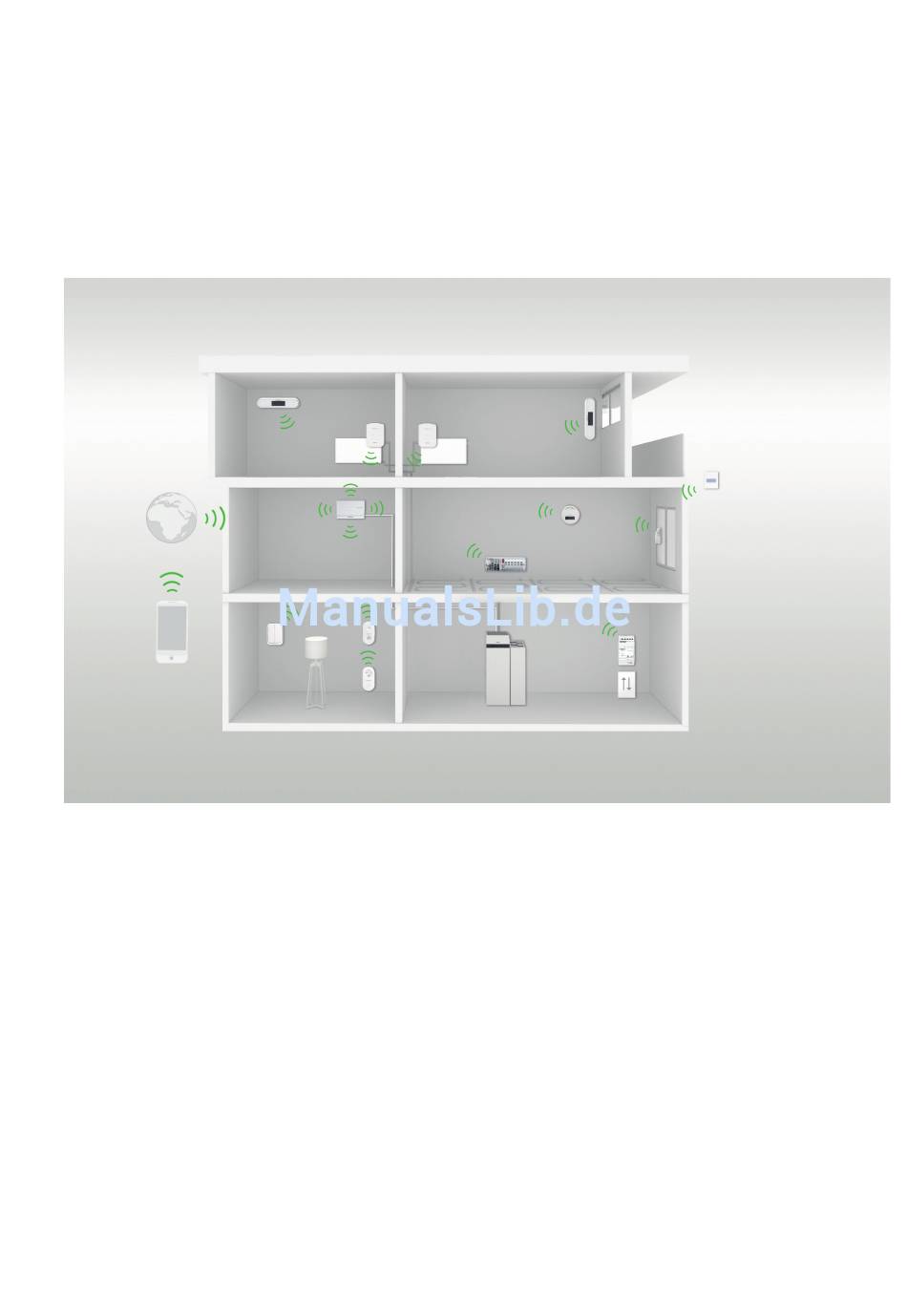

- Seite 1 Vitocomfort 200 VIEßMANN Planungsanleitung VITOCOMFORT 200 Smart Home System 5773 764 03/2015...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Anschluss des Geräts Gefahr Dieses Zeichen warnt vor Personen- ■ Das Gerät darf nur durch autorisierte schäden. Fachkräfte angeschlossen und in Betrieb genommen werden. - Seite 3 Sicherheitshinweise Für Ihre Sicherheit Gefahr Heiße Oberflächen können Verbren- nungen zur Folge haben. ■ Gerät nicht öffnen. ■ Heiße Oberflächen an unge- dämmten Rohren, Armaturen und Abgasrohren nicht berühren. Verhalten bei Störungen an der Heizungs- anlage Gefahr Störungsmeldungen weisen auf Defekte an der Heizungsanlage hin.
-
Seite 4: Inhaltsverzeichnis
Optokopf............30 Montage-Abdeckung für die Vitocomfort 200 Zentrale......30 Vitocomfort Plus App . - Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis Planungshinweise Reichweite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 Durchdringungswinkel .
-
Seite 6: Betriebssicherheit Und Haftung
Betrieb Gefahren für Menschen, Tiere fort Zentrale und den Funkkomponenten oder Sachwerte entstehen können. eingehalten werden. ■ Betreiben Sie die Vitocomfort 200 und die Wir empfehlen, die Funkkomponenten in Funkkomponenten nur in Innenräumen. nächster Nähe zu einander anzulernen, be- Vermeiden Sie den Einfluss von Feuchtig- vor diese endgültig montiert werden. -
Seite 7: Haftung
Haftungsausschluss Gewinn, ausgebliebene Einsparungen, mittel- bare oder unmittelbare andere Folgeschäden, Die in dieser Planungsanleitung enthaltenen die aus der Benutzung der Vitocomfort 200 Informationen dienen der Beschreibung typi- entstehen sowie für Schäden aus unsachge- scher Eigenschaften des Funksystems und mäßer Verwendung. -
Seite 8: Produktinformationen
■ Die Anbindung einer Wärmepumpe so- Komponenten. wie individuelle Szenen ermöglichen eine ■ Automatische Updates halten die Soft- optimale automatisierte Steigerung des ware Ihrer Vitocomfort 200 Zentrale immer Eigenverbrauchs. auf dem neusten Stand. ■ Zentrale und dezentrale Verbrauchsüber- wachung (Strom/Wasser/Wärme/Gas). - Seite 9 Produktinformationen Produktbeschreibung A Zentrale K Funk-Außentemperatursensor B Optional Funk-Basis oder in die Kessel- L Lichtschalter (Drittkomponente) kreisregelung integrierte Funkschnittstelle / M Doppeltaster Anschluss der Zentrale direkt über KM-Bus N Energiesteckdose ebenfalls möglich O Bewegungssensor C Öffnungssensor P Wechselrichter D Heizkörperthermostat Q Zähleradapter E Temperatursensor R Stromzähler (Drittkomponente)
- Seite 10 Hinweis zur Kommunikation mit Vitotronic Regelungen Zu einer effizienten Regelung und automatischen Anpassung der Kesselwasser-/ Vorlauftem- peratur an den Wärmebedarf ist eine direkte Anbindung der Vitocomfort 200 Zentrale an den KM-Bus, die Funk-Basis (Zubehör) oder eine integrierte Funk-Schnittstelle (HO1C, HO1E) erforderlich.
-
Seite 11: Technische Angaben
Produktinformationen Technische Angaben Vitocomfort 200 Zentrale Anbringung ■ Funktionen mit der Vitocomfort Plus App, An zentraler Stelle in der Wohnung (Mitte z. B. Programmierung individueller Sze- des Hauses) in etwa 1,6 m Höhe an der nen und weiterer Zeitprogramme. Wand. -
Seite 12: Technische Angaben Vitocomfort 200 Zentrale
Produktinformationen Technische Angaben Vitocomfort 200 Zentrale Auslieferungszustand ■ Steckernetzteil mit Anschlussleitung. ■ LAN-Verbindungsleitung, 3 m lang. ■ SMA-Funkantenne. ■ Montageset (2 Schrauben , 2 Dübel, 1 KM-Bus-Stecker). Abmessungen und technische Daten Spannungsversorgung über Stecker- 230 V~ 50 Hz / 12 V... -
Seite 13: Zubehör
Einzelraumregelung zu einer „Fenster-vergessen-Erkennung“ kombi- niert werden. ■ Integrierte Frostschutzfunktion. ■ Meldung des Batterieladezustands an die Vitocomfort 200 Zentrale. ■ Einfache Montage auf Heizkörperventile mit Überwurfmutter M 30 x 1,5. Adapter für Danfoss im Lieferumfang. Abmessungen und technische Daten... -
Seite 14: Fussbodenthermostat
Verbindung über Funk die mitgeliefer- Das Fußbodenthermostat ist sowohl im te SMA-Magnetfuß-Antenne ggf. aus dem Betrieb mit einer Vitocomfort 200 Zentrale Verteilerschrank heraus. Die Antenne kann als auch als eigenständiges Gerät einsetz- durch ihren magnetischen Fuß einfach an der bar. - Seite 15 Produktinformationen Zubehör Fussbodenthermostat (Fortsetzung) Abmessungen und technische Daten Spannungsversorgung 230 V AC ± 10 % 50 Hz Schutzklasse Funkfrequenz 868 MHz EnOcean Funkstandard Schutzart IP 23 D gemäß EN 60529, durch Aufbau/Einbau zu gewährleisten Leistungsaufnahme Zulässige Umgebungstemperatur bei 0 bis 50 °C Betrieb Zulässige Umgebungstemperatur bei -40 bis 80 °C...
-
Seite 16: Raumthermostat
Raumthermostat Bestell-Nr .: ZK01925 Das Raumthermostat erfasst die aktuelle Raumtemperatur und die manuell eingestellte Feinjustierung der Solltemperatur im Raum. ■ In Verbindung mit der Vitocomfort 200 Zentrale und einem Heizkörperthermostat oder Fußbodenthermostat ermöglicht das Raumthermostat eine bedarfsgerechte Wärmeanforderung. ■ Weitestgehend energieautarkes (solar-... -
Seite 17: Klimasensor
Produktinformationen Zubehör Klimasensor Bestell-Nr .: ZK01926 ■ Der Sensor erfasst die Temperatur und die relative Luftfeuchtigkeit im Raum. Er gibt seine Werte über Funk an die Vito- comfort 200 Zentrale weiter. ■ In Verbindung mit der Zentrale und einem Heizkörperthermostat oder Fußbodenther- mostat ist eine präzise Einzelraumrege- lung möglich. -
Seite 18: Temperatursensor
Temperatursensor Bestell-Nr .: ZK01927 ■ Der Sensor erfasst die Temperatur im Raum. Er gibt seine Werte über Funk an die Vitocomfort 200 Zentrale weiter. ■ In Verbindung mit der Zentrale und einem Heizkörperthermostat oder Fußbodenther- mostat ist eine präzise Einzelraumrege- lung möglich. -
Seite 19: Bewegungssensor
■ Batterieschonender Bewegungssensor mit Erfassung der Lichtstärke und Tempera- tur. ■ Zur automatisierten Schaltung z. B. von Licht oder Energiesteckdosen. ■ In Verbindung mit der Vitocomfort 200 Zentrale und einem Heizkörperthermostat oder Fußbodenthermostat ist eine präzise Einzelraumregelung möglich. Abmessungen und technische Daten... -
Seite 20: Öffnungssensor
Produktinformationen Zubehör Öffnungssensor Bestell-Nr .: ZK01928 ■ Weitestgehend energieautarker (solar- strombetriebener) Funkkontakt zur Erhö- hung der Sicherheit durch Visualisierung des Tür- oder Fensterzustandes. ■ Für wenig beleuchtete Räume (z. B. Kellerräume) kann optional eine Batterie eingelegt werden (im Lieferumfang enthal- ten). -
Seite 21: Fenstergriff
Überwachung des Fensterzustan- des. ■ Ermöglicht Absenkung der Heizung im Falle eines (vergessenen) geöffneten Fensters oder einer Tür. Der Sensor meldet seinen Zustand offen/geschlossen/ gekippt über Funk an die Vitocomfort 200 Zentrale. Abmessungen und technische Daten Spannungsversorgung Drehen des Fenstergriffs Schutzklasse... -
Seite 22: Doppeltaster
Produktinformationen Zubehör Doppeltaster Bestell-Nr .: 7172646 ■ Energieautarker (batterieloser) Doppeltas- ter zur Schaltung von einer oder mehreren Komponenten und Szenen der Vitocom- fort 200 Zentrale. ■ Zuordnung von Funktionen (z. B. zentra- les Ausschalten von elektrischen Geräten) und Schaltung von mehreren Komponen- ten (z. -
Seite 23: Energiesteckdose
Produktinformationen Zubehör Energiesteckdose Bestell-Nr .: ZK01930 ■ Netzbetriebene Steckdose zur (Fern-) Steuerung elektrischer Verbraucher über Smartphone, Tablet oder Doppeltaster. ■ Permanente Erfassung der Leistung und des Energieverbrauchs des angeschlos- senen Verbrauchers und grafische Dar- stellung der Werte in der Vitocomfort Plus App. -
Seite 24: Zähleradapter
Produktinformationen Zubehör Zähleradapter Bestell-Nr .: ZK01929 Darstellung von elektronischen Wärmemen- ge-, Strom-, Gas- oder Wasserzähler-Werten. Die ausgelesenen Daten werden in der Vito- comfort Plus App angezeigt. Somit wird eine hohe Transparenz aller Energieflüsse und die Identifikation großer Energieverbraucher ermöglicht. ■ Der Zähleradapter ist Voraussetzung für den Photovoltaik-Monitor. -
Seite 25: Funk-Basis
■ Funk-Fernbedienung Vitotrol 300 RF ■ Funk-Außentemperatursensor ■ Vitocomfort 200 Zentrale Für max. 3 Funk-Fernbedienungen oder 3 Vitocomfort 200 Zentralen. Nicht in Verbin- dung mit einer leitungsgebundenen Fernbe- dienung. Anschluss an Vitotronic über KM-Bus: ■ 2-adrige Leitung, Leitungslänge max. 50 m (auch bei Anschluss mehrerer KM-Bus- Teilnehmer). -
Seite 26: Funk-Basis B
■ Funk-Fernbedienung Vitotrol 300 RF ■ Funk-Außentemperatursensor ■ Vitocomfort 200 Zentrale Für max. 3 Funk-Fernbedienungen oder 3 Vitocomfort 200 Zentralen. Nicht in Verbin- dung mit einer leitungsgebundenen Fernbe- dienung. Anschluss an Vitotronic über KM-Bus: ■ 2-adrige Leitung, Leitungslänge max. 50 m (auch bei Anschluss mehrerer KM-Bus- Teilnehmer). -
Seite 27: Funk-Außentemperatursensor
Produktinformationen Zubehör Funk-Außentemperatursensor Bestell-Nr .: 7455213 Drahtloser Außentemperatursensor mit integ- riertem Funksender zum Betrieb mit Vitocom- fort 200. Hinweis Falls bereits ein (Funk-)Außentemperatur- sensor vorhanden ist, kann dieser genutzt werden. In Verbindung mit einem leitungsge- bundenen Außentemperatursensor wird der Temperaturwert über die Vitotronic Regelung mit angeschlossener Funk-Basis bzw. -
Seite 28: Funk-Repeater
Betondecken und/oder durch mehrere Wände (siehe Reichweiten). ■ Umgehung größerer metallischer Gegen- stände, die sich zwischen den Funkkom- ponenten befinden (siehe Reichweiten). ■ Je Vitocomfort 200 Zentrale werden maxi- mal drei Repeater empfohlen. Abmessungen und technische Daten Spannungsversorgung Steckernetzteil Schutzklasse... -
Seite 29: Fußbodenthermostat-Erweiterungsmodul
Produktinformationen Zubehör Fußbodenthermostat-Erweiterungsmodul Bestell-Nr .: ZK01933 ■ Das Fußbodenthermostat-Erweiterungs- modul ergänzt das Fußbodenthermostat um 6 weitere Heizzonen (18 thermische Stellantriebe). Abmessungen und technische Daten Spannungsversorgung 230 V AC ± 10 % 50 Hz Schutzklasse Funkfrequenz 868 MHz EnOcean Funkstandard Schutzart IP 23 D gemäß... -
Seite 30: Optokopf
■ Ermöglicht die Fernbedienung der Vitocomfort 200 Zentrale und der Funkkomponenten über WLAN-fähige mobile Endgeräte. ■ Bedienung von unterwegs möglich, falls die Vitocomfort 200 Zentrale über LAN oder WLAN und einen DSL-Router an das Internet angebunden ist. ■ Einstellen von Betriebs-, Zeitprogrammen und Sollwerten. -
Seite 31: Starter-Pakete
Produktinformationen Starter-Pakete Starter-Paket-Radiator Bestandteile: ■ 3 Heizkörperthermostate Dieses Paket ermöglicht die Temperaturregelung von 3 Heizkörpern und somit die Einzel- raumregelung von max. 3 Räumen. Das Starter-Paket ist um weitere Funkkomponenten erweiterbar. ■ Bestell .-Nr .: Z013771 - ohne Zentrale. ■ Bestell .-Nr .: Z013774 - mit Zentrale. Starter-Paket Fußbodenheizung Bestandteile: ■... -
Seite 32: Planungshinweise
überprüfen. Dafür können Sie z. B. ein Feldstärke- Messgerät der Firma Thermokon oder Probare nutzen. ■ Der Viessmann Funk-Repeater verfügt nur über Level 1 Repeating. Es können auch andere EnOcean Funksignalverstär- ker anderer Hersteller mit Level 2 Repea- ting genutzt werden. - Seite 33 Planungshinweise Reichweite Level 1: A Vitocomfort 200 Zentrale B Funk-Repeater C Doppeltaster D Öffnungssensor E Heizkörperthermostat Level 2: A Vitocomfort 200 Zentrale B Funk-Repeater 1 C Funk-Repeater 2 D Doppeltaster E Öffnungssensor F Heizkörperthermostat...
-
Seite 34: Durchdringungswinkel
Wellen. dieses Problem beheben. Ein besonders flacher Durchdringungswinkel kann durch den Einsatz eines Funk-Repea- ters (Zubehör) kompensiert werden. A Doppeltaster B Vitocomfort 200 Zentrale C Doppeltaster D Wand A Doppeltaster B Vitocomfort 200 Zentrale C Doppeltaster D Wand... - Seite 35 Planungshinweise Durchdringungswinkel Flacher (ungünstiger) Durchdringungswinkel (ohne Funk-Repeater) A Vitocomfort 200 Zentrale B Doppeltaster D Wand Optimaler Durchdringungswinkel (mit Funk-Repeater) A Vitocomfort 200 Zentrale B Doppeltaster C Funk-Repeater D Wand...
-
Seite 36: Installation
Devolo dLAN® 500 duo Starter Kit (leitungs- gebunden über das Stromnetz) aufgebaut werden. Die Bedienung der Vitocomfort 200 ist zuhau- se im Netzwerk oder auch weltweit von unter- wegs über das Mobilfunknetz möglich. Die Vitocomfort Plus App ist im Apple App Store und Google Play Store verfügbar. - Seite 37 Planungshinweise Installation Durch eine LAN- oder WLAN-Verbindung der Vitocomfort Zentrale mit einem WLAN-Router ist eine Bedienung über die Vitocomfort Plus App für mobile Endgeräte (z. B. Smartphone und Tablet) innerhalb eines Gebäudes mög- lich. Für die Bedienung von unterwegs oder einen Remote- Zugriff ist eine Internet-Verbin- dung erforderlich.
-
Seite 38: Montagehinweise Vor Der Installation
Planungshinweise Montagehinweise vor der Installation Die Funkfrequenz der Funkkomponenten beträgt 868,3 MHz. Funkkomponenten dür- fen nicht in Verbindung mit Geräten benutzt werden, die direkt oder indirekt gesundheits- oder lebenssichernden Zwecken dienen oder durch deren Betrieb Gefahren für Menschen, Tiere oder Sachwerte entstehen können. Am geplanten Montageort sollte die Emp- fangsqualität jeder Funkkomponente überprüft werden. -
Seite 39: Hydraulisches Installationsschema
Planungshinweise ID: Entwurf Hydraulisches Installationsschema (Fortsetzung) Hydraulisches Installationsschema ID: Entwurf Hinweis: Dieses Schema ist ein grundsätzliches Beispiel ohne Absperr- und Sicherheitseinrichtungen. Die fachliche Planung vor Ort wird dadurch nicht ersetzt. -
Seite 40: Elektrisches Installationsschema
Planungshinweise ID: Entwurf Elektrisches Installationsschema (Fortsetzung) Elektrisches Installationsschema BHKW 230V / 50Hz 1.OG MBus 230V / 50Hz 230V / 50Hz 230V / 50Hz MBus ID: Entwurf... -
Seite 41: Installationsschema
Planungshinweise Installationsschema ID: Entwurf (Fortsetzung) Erforderliche Geräte ID: Entwurf Pos. Bezeichnung Best.-Nr. Vitocomfort 200 Zentrale 2.0 Z013 768 Heizkörperthermostat Z013 769 Fußbodenthermostat Z013 770 Raumthermostat ZK01 925 Klimasensor ZK01 926 Temperatursensor ZK01 927 Außentemperatursensor 7455 213 Bewegungssensor ZK01 931 Öffnersensor... -
Seite 42: Verbindung Zur Vitotronic Regelung Herstellen
Planungshinweise Verbindung zur Vitotronic Regelung herstellen Setzen Sie sich vor der Inbetriebnahme Zum Betrieb der Vitocomfort 200 als Fernbe- dienung Ihrer Heizungsanlage ist eine Verbin- Ihrer Vitocomfort 200 mit Ihrem Heizungs- dung zu Ihrem Wärmeerzeuger mit einer fachbetrieb in Verbindung und holen Sie Vitotronic Regelung erforderlich. -
Seite 43: Photovoltaik-Monitor Einrichten
Planungshinweise Photovoltaik-Monitor einrichten Anschlussschema für Einspeiseanlagen A Photovoltaik-Anlage (Vitovolt) E Strombezugszähler B Wechselrichter F Stromverbraucher C Erzeugungszähler D Öffentliches Stromnetz Anschlussschema für Eigenverbrauchsanlagen A Photovoltaik-Anlage (Vitovolt) E Zweirichtungsstromzähler B Wechselrichter F Öffentliches Stromnetz C Erzeugungszähler D Stromverbraucher... - Seite 44 Planungshinweise Photovoltaik-Monitor einrichten (Fortsetzung) Anschlussschema für Eigenverbrauchsanlagen mit mehreren Erzeugungszählern A Photovoltaik-Anlage (Vitovolt) E Zweirichtungsstromzähler B Wechselrichter F Öffentliches Stromnetz C Erzeugungszähler D Stromverbraucher Anschlussschema für Eigenverbrauchsanlagen mit PV-Optimierung Da selbst erzeugter Solarstrom kostengünstiger ist als Strombezug aus dem Netz, bietet der Eigenverbrauch finanzielle Vorteile.
