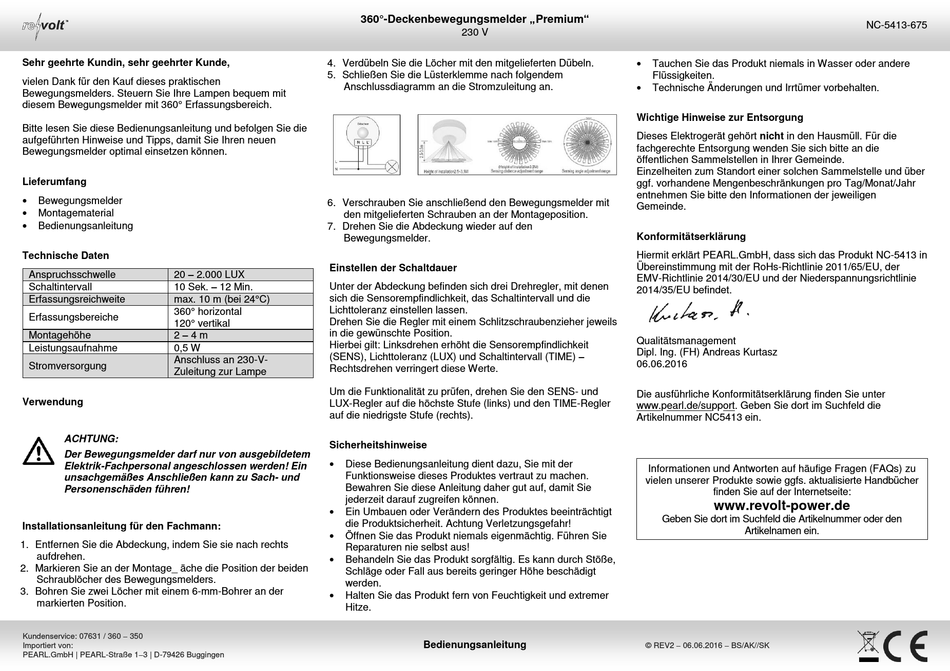

revolt NC-5413-675 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses praktischen
Bewegungsmelders. Steuern Sie Ihre Lampen bequem mit
diesem Bewegungsmelder mit 360° Erfassungsbereich.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihren neuen
Bewegungsmelder optimal einsetzen können.
Lieferumfang

Bewegungsmelder

Montagematerial

Bedienungsanleitung
Technische Daten
20 – 2.000 LUX
Anspruchsschwelle
10 Sek. – 12 Min.
Schaltintervall
Erfassungsreichweite max. 10 m (bei 24°C)
360° horizontal
Erfassungsbereiche
120° vertikal
2 – 4 m
Montagehöhe
Leistungsaufnahme 0,5 W
Anschluss an 230-V-
Stromversorgung
Zuleitung zur Lampe
Verwendung
ACHTUNG:
Der Bewegungsmelder darf nur von ausgebildetem
Elektrik-Fachpersonal angeschlossen werden! Ein
unsachgemäßes Anschließen kann zu Sach- und
Personenschäden führen!
Installationsanleitung für den Fachmann:
1. Entfernen Sie die Abdeckung, indem Sie sie nach rechts
aufdrehen.
2. Markieren Sie an der Montage_ äche die Position der beiden
Schraublöcher des Bewegungsmelders.
3. Bohren Sie zwei Löcher mit einem 6-mm-Bohrer an der
markierten Position.
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
360°-Deckenbewegungsmelder „Premium"
230 V
4. Verdübeln Sie die Löcher mit den mitgelieferten Dübeln.
5. Schließen Sie die Lüsterklemme nach folgendem
Anschlussdiagramm an die Stromzuleitung an.
6. Verschrauben Sie anschließend den Bewegungsmelder mit
den mitgelieferten Schrauben an der Montageposition.
7. Drehen Sie die Abdeckung wieder auf den
Bewegungsmelder.
Einstellen der Schaltdauer
Unter der Abdeckung befinden sich drei Drehregler, mit denen
sich die Sensorempfindlichkeit, das Schaltintervall und die
Lichttoleranz einstellen lassen.
Drehen Sie die Regler mit einem Schlitzschraubenzieher jeweils
in die gewünschte Position.
Hierbei gilt: Linksdrehen erhöht die Sensorempfindlichkeit
(SENS), Lichttoleranz (LUX) und Schaltintervall (TIME) –
Rechtsdrehen verringert diese Werte.
Um die Funktionalität zu prüfen, drehen Sie den SENS- und
LUX-Regler auf die höchste Stufe (links) und den TIME-Regler
auf die niedrigste Stufe (rechts).
Sicherheitshinweise

Diese Bedienungsanleitung dient dazu, Sie mit der
Funktionsweise dieses Produktes vertraut zu machen.
Bewahren Sie diese Anleitung daher gut auf, damit Sie
jederzeit darauf zugreifen können.

Ein Umbauen oder Verändern des Produktes beeinträchtigt
die Produktsicherheit. Achtung Verletzungsgefahr!

Öffnen Sie das Produkt niemals eigenmächtig. Führen Sie
Reparaturen nie selbst aus!

Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße,
Schläge oder Fall aus bereits geringer Höhe beschädigt
werden.

Halten Sie das Produkt fern von Feuchtigkeit und extremer
Hitze.
Bedienungsanleitung

Tauchen Sie das Produkt niemals in Wasser oder andere
 Flüssigkeiten.
Technische Änderungen und Irrtümer vorbehalten.
Wichtige Hinweise zur Entsorgung
Dieses Elektrogerät gehört nicht in den Hausmüll. Für die
fachgerechte Entsorgung wenden Sie sich bitte an die
öffentlichen Sammelstellen in Ihrer Gemeinde.
Einzelheiten zum Standort einer solchen Sammelstelle und über
ggf. vorhandene Mengenbeschränkungen pro Tag/Monat/Jahr
entnehmen Sie bitte den Informationen der jeweiligen
Gemeinde.
Konformitätserklärung
Hiermit erklärt PEARL.GmbH, dass sich das Produkt NC-5413 in
Übereinstimmung mit der RoHs-Richtlinie 2011/65/EU, der
EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie
2014/35/EU befindet.
Qualitätsmanagement
Dipl. Ing. (FH) Andreas Kurtasz
06.06.2016
Die ausführliche Konformitätserklärung finden Sie unter
www.pearl.de/support. Geben Sie dort im Suchfeld die
Artikelnummer NC5413 ein.
Informationen und Antworten auf häufige Fragen (FAQs) zu
vielen unserer Produkte sowie ggfs. aktualisierte Handbücher
finden Sie auf der Internetseite:
www.revolt-power.de
Geben Sie dort im Suchfeld die Artikelnummer oder den
Artikelnamen ein.
© REV2 – 06.06.2016 – BS/AK//SK
NC-5413-675
