- Seite 1 Kalkschutzgerät Aquapro KS 3000 Montage-, Bedienungs- und Wartungsanleitung 04/2010...
-
Seite 2: Inhaltsverzeichnis
Armaturentechnik Inhalt Sicherheitshinweise Aquapro-Kalkschutzgerät KS 3000 Montageanleitung Inbetriebnahme Geräte-Steuerung Grundfunktionen Hauptmenü Verbrauchsanzeige Service-Informationen Wartung Austausch Behandlungskammer Störungsmeldungen Expert-Modus Technische Daten... -
Seite 3: Sicherheitshinweise
Armaturentechnik Sicherheitshinweise Bestimmungsgemässe Verwendung Der Aquapro KS 3000 ist ausschliesslich für den Einsatz im Trinkwasserbereich bestimmt. Das Beachten der Gebrauchsan- leitung und die Einhaltung der Wartungsbedingungen gehören zur bestimmungsgemässen Verwendung. Vorhandene chemische Wasseraufbereitungsanlagen, die dem Verkalkungsschutz dienen, sind vor dem Einsatz des Aquapro KS 3000 zu entfernen. -
Seite 4: Aquapro-Kalkschutzgerät Ks 3000

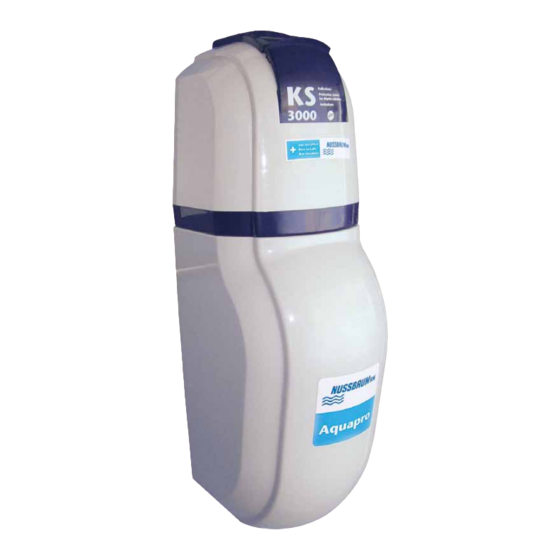

Armaturentechnik Aquapro-Kalkschutzgerät KS 3000 19010 Aquapro-Kalkschutzgerät KS 3000, mit Anschlussflansch 12085 ohne Verschraubungen für Wasser bis 30 °C, Betriebsdruck min. 2 bar – max. 10 bar Durchflussleistung max. 3,0 m /h, elektrodynamische Wasserbehandlung gegen Kalkablagerungen in der Hausinstallation, Wasserverbrauchs- und Serviceanzeige, individuelle Einstellmöglichkeiten, Anzeige auf Display, Netzanschluss 220V/50Hz, Leistungsaufnahme 5W/55W Art.-Nr. -
Seite 5: Montageanleitung
Armaturentechnik Montageanleitung 1. Behandlungskammer 2. Anschlussgehäuse 3. Haube mit integrierter Elektronik und Display 4. Abdeckung 5. Wandhalterung Lieferumfang (Artikel 19010) • Aquapro-Kalkschutzgerät KS 3000 • Anschlussflansch 12085 ohne Verschraubungen • 2 Stk. O-Ringe zu Anschlussgehäuse (2) • 4 Stk. Inbusschrauben M6 •... - Seite 6 Armaturentechnik Montageanleitung Gerät an Flansch einhängen. 4. • Wandhalterung unter das Gerät schieben, bis eine einwandfreie Abstützung an den Auflageflächen mit den verstellbaren Stützschrauben möglich ist. • Bohrlöcher anzeichnen. • Wandhalterung und Gerät entfernen, angezeichnete Löcher bohren. • Wandhalterung montieren. Schutzkleber an Flansch entfernen und O-Ringe montieren.
- Seite 7 Armaturentechnik Montageanleitung Gerät einhängen und mit Inbusschrauben an Flansch montieren, Inbusschrauben über Kreuz anziehen (Inbus- schlüssel 5 mm im Lieferumfang). Stützschrauben mit Montageschlüssel so ausrichten, dass das Gerät sicher an den Auflageflächen aufliegt. Untere Abdeckung montieren. Weitere Schritte siehe «Inbetriebnahme».
-
Seite 8: Inbetriebnahme
Armaturentechnik Inbetriebnahme Netzstecker in Steckdose stecken. Pixeltest Beendet Speichertest Nachdem das Gerät an das elektrische Netz angeschlossen ist, zeigt das Display den durchlaufenden Selbsttest des Systems an, bis in der untersten Displayzeile «Selbsttest be- Elektrodensystem endet» angezeigt wird. Serviceangaben Selbsttest beendet! 3. -
Seite 9: Geben Sie Den Namen
Monat 12m³ 6. Ändern der Servicestelle Geben Sie den Namen der Servicefirma ein: Das Gerät hat ab Werk die Firma Nussbaum als Servicestelle gespeichert. Sinnvollerweise wird bei der Inbetriebnahme pqrs die Adresse der Installationsfirma als direkter Ansprechpart- ner gespeichert. Vorgehen siehe Seite 14. -
Seite 10: Geräte-Steuerung
Armaturentechnik Geräte-Steuerung Grundfunktionen Display Tastatur Für die Bedienung der Tastatur muss die Abdeckung nach unten geschoben werden. Um die Tastensperre aufzuheben, ist eine Taste der Grundfunktionen mindestens 3 Sekunden lang zu drü- cken. Tasten-Funktionen -----Hauptmenü------ Menüauswahl aufwärts Installationsdaten Verbrauch Menüauswahl abwärts Service Zurück Expert Mode... -
Seite 11: Grundfunktionen
Armaturentechnik Grundfunktionen Abrufen der wichtigsten Informationen über die Grundtasten Abrufen der Verbrauchsdaten Abrufen der Betriebsdaten Tastensperre aufheben, indem eine Taste der Grund- ----Betriebsdaten---- funktionen mindestens 3 Sekunden lang gedrückt wird. Betriebszeit 3360h Behandlungszeit 168h Volumen 56m³ Taste für Betriebsdaten oder Verbrauchsdaten drücken. Kammertausch erl. -
Seite 12: Hauptmenü
Armaturentechnik Hauptmenü Abrufen des Hauptmenüs -----Hauptmenü------ Installationsdaten Tastensperre aufheben. Verbrauch Eine Taste aus der Menüsteuerung drücken. Service Expert Mode Abrufen der Betriebsdaten (Installationsdaten) -----Hauptmenü------ Installationsdaten Unter den Betriebsdaten findet man folgende Angaben: Verbrauch Betriebszeit Service Behandlungszeit Expert Mode ... -
Seite 13: Verbrauchsanzeige
Armaturentechnik Verbrauchsanzeige Abrufen des Verbrauchs ------Verbrauch----- Anzeige Grafik Unter den Betriebsdaten findet man die aktuellen Daten zum Wasserverbrauch. Wasserverbrauch im Vorjahr 168m³ Mit Menüsteuerung auf «Verbrauch» aus dem laufenden Jahr 56m³ Hauptmenü laufendem Monat 12m³ Anzeige Graphik ---Verbrauchsdaten-- 15m³ Mit Menüsteuerung auf «Anzeige Graphik»... -
Seite 14: Service-Informationen
Armaturentechnik Service-Informationen Im Bereich Service kann die Servicestelle und deren Telefon- MultiSafe KLS 3000 nummer abgerufen resp. eingegeben werden. Service: V3.03 R. Nussbaum AG Mit Menüsteuerung auf «Service» 062 286 81 11 Seriennummer: 123456 ändern Name Tel. Ändern der Telefonnummer... -
Seite 15: Wartung
Behandlungskammer! tauschen. Zuvor muss unmittelbar vor und nach dem Gerät die Installation abgesperrt werden. Siehe Handbuch <Wartung> R. Nussbaum AG Wartungsarbeiten dürfen nur vom Sanitär-Fachmann durchgeführt werden. 062 286 81 11 Ein Austausch der Behandlungskammer ist durchzuführen, wenn folgende Meldung (siehe links oben) auf dem Display erscheint. -
Seite 16: Austausch Behandlungskammer
Neue Behandlungskammer montieren. • Anschlusskabel der Behandlungskammer (neu 1-teilig) direkt an Steuerung anschliessen, Steckanschluss ganz links. • Untere Abdeckhaube wieder montieren. • Weitere Schritte siehe «Inbetriebnahme» (Seite 8). Die alte Behandlungskammer ist zum Recycling an die R.Nussbaum AG zurückzuschicken (Austausch- verfahren). - Seite 17 Armaturentechnik Rückstellung der Betriebsdaten nur bei Steuerung ab Version 3.x Tastensperre aufheben. Weisse Taste oberhalb «Betriebsdaten» drücken. Tastensperre lösen Mit Pfeiltaste zu Menüpunkt «Kammertausch erl.». Taste -0- drücken. Beliebiege Taste Damit sind alle Betriebsdaten zur Behandlungs- 3sec drücken kammer auf 0 gestellt (auf Display nicht sichtbar). Andere Betriebsdaten des Gerätes bleiben erhalten.
-
Seite 18: Störungsmeldungen
Gerät muss eingeschickt werden. Falls mit den aufgeführten Massnahmen die Störung nicht behoben werden kann, ist das Gerät vom Sanitär- Fachmann auszubauen und an die R. Nussbaum AG zu schicken. Der Anschlussflansch kann solange mit der Flanschabdeckung 12086 abgeschlossen werden. -
