Busch-Jaeger 6819/39 Serie Montageanleitung

8
1
Busch-Präsenzmelder
6819/39-xxx Universal, DALI Slave
GEFAHR
Bei direktem oder indirektem Kontakt mit spannungs-
führenden Teilen kommt es zu einer gefährlichen
Körperdurchströmung. Elektrischer Schock,
Verbrennungen oder der Tod können die Folge sein. Bei
unsachgemäß ausgeführten Arbeiten an
spannungsführenden Teilen besteht Brandgefahr.
– Vor Montage und Demontage Netzspannung
freischalten!
– Arbeiten am 110 ... 240 V-Netz nur von Fachpersonal
ausführen lassen.
Montageanleitung sorgfältig lesen und aufbewahren.
■
■ Weitere Benutzerinformationen und Informationen zur Planung
unter www.BUSCH-JAEGER.de oder durch Scannen des
QR-Codes.
Funktion / System
Die Geräte werden in einem System für die Überwachung großer
Entfernungsbereiche eingesetzt.
Die Geräte (Slave-Präsenzmelder) dienen zur Erweiterung des
Erfassungsbereichs. Z.B. in langen Fluren oder großen Büroräumen.
Die Bewegungssignale werden an den Master-Präsenzmelder
übertragen und dort ausgewertet. Die Schaltung des Lichts erfolgt
über den Master-Präsenzmelder.
2 3 4
Bestimmungsgemäßer Gebrauch
Die DALI-Präsenzmelder dienen zur Lichtsteuerung in Verbindung
mit DALI-Betriebsgeräten nach IEC 62386.
Die Geräte sind nur für den Innenbereich von Gebäuden ausgelegt.
Die Geräte dienen zur Schaltung von Beleuchtungsanlagen in
Abhängigkeit von Helligkeit und/oder Bewegung.
Die Geräte sind nicht als Einbruch- oder Überfallmelder geeignet, da
die hierfür vorgeschriebene Sabotagesicherheit gemäß
VdS-Vorschrift nicht gegeben ist.
ACHTUNG
Die Geräte besitzen hochempfindliche Sensoren und Linsensysteme.
– Keine Linsensegmente abdecken oder abkleben, da sonst die
Funktion des Geräts gestört wird.
– Das Gerät und das Linsensystem nicht mit scheuernden oder
aggressiven Reinigungsmitteln reinigen.
Technische Daten
Nennspannung, Basisisolierung 9,5 ... 22,5 V
(über externe DALI
Spannungsversorgung):
Stromaufnahme: 10 mA
(entspricht ca. 5 DALI
Betriebsgeräten)
Maximale Anzahl von 9
DALI-Slave in einer DALI-Linie:
Verlustleistung: < 0,3 W
Anschluss
Adernquerschnitt: 1,5 ... 2,5 mm 2
■
Adernquerschnitt DALI-Bus: 1,5 mm 2
■
Leitungsquerschnitt: 7,4 ... 13,9 mm
■
Temperaturbereich: -5 °C ... +45 °C
Schutzart: IP40
Lagertemperatur: -20 °C ... +70 °C
7
5 6

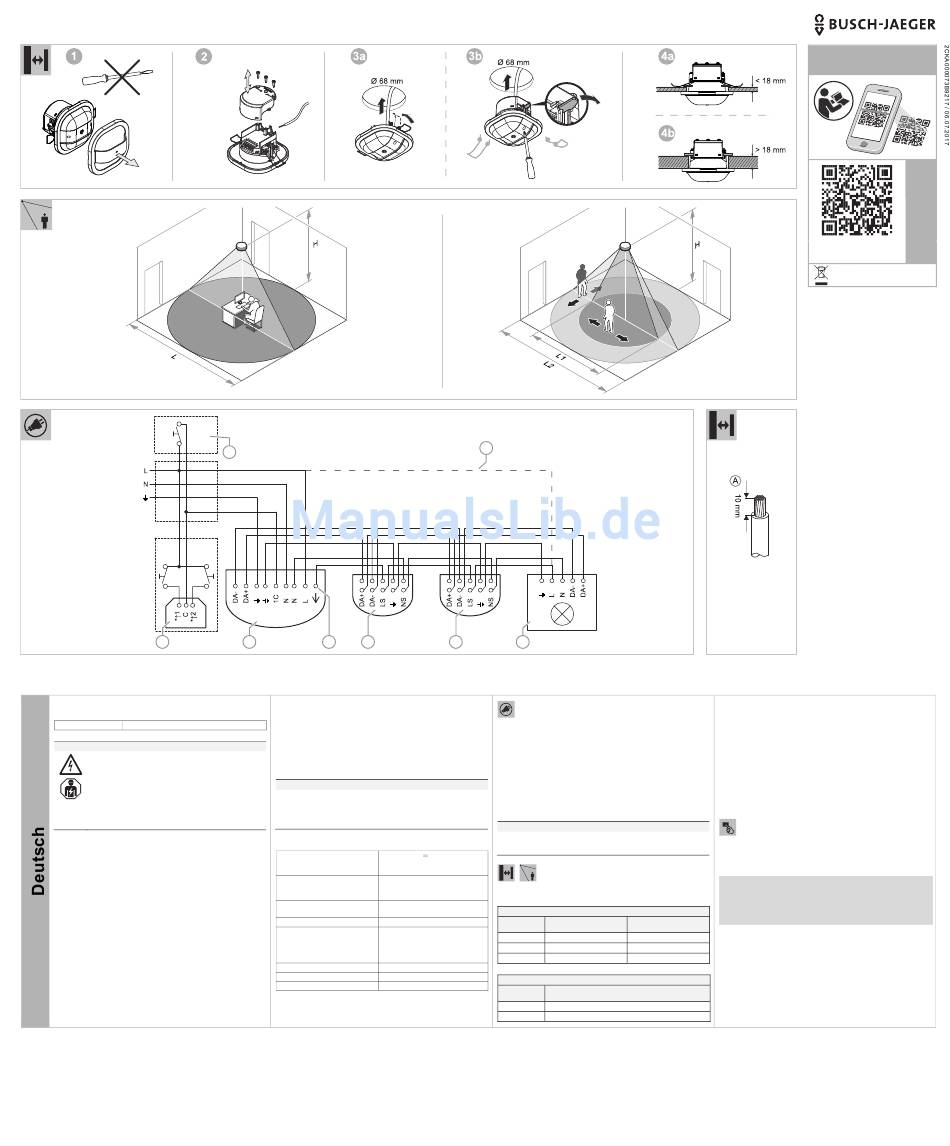

Anschluss
Netzanschluss siehe Anschlussbild.
[1] Optional: Nebenstellenankopplung
[2] Universal BT, DALI
[3] Bei der Verwendung der Spannungsfreischaltung von
DALI-Betriebsgeräten.
[4] Universal, DALI Slave
[5] Universal, DALI Slave
[6] DALI Betriebsgerät
[7] Optional: Die Spannungsfreischaltung von DALI Betriebsgeräten
wird nicht verwendet.
[8] Optional: Nebenstellen-Taster
Hinweis
Das Gerät besitzt keine Durchgangsklemmen. Ein Durchschleifen
weiterer Lasten ist nicht zulässig. Es dürfen nur starre Kabel oder
Kabel mit Aderendhülsen ohne Schutzkragen verwendet werden.
Montage / Erfassungsbereich
Das Gerät ist für die Deckenmontage konzipiert. Die volle
Funktionalität des Geräts ist u.a. von der Montagehöhe (H) abhängig.
Erfassungsbereich L (gehend)
Montage- L1 (längs zum Melder
höhe (H) gehend)
2,5 m Ø max. 7 m
3 m Ø max. 8 m
4 m Ø max. 10 m
Erfassungsbereich L (sitzend)
Montage- L (sitzend)
höhe (H)
2,5 m Ø max. 8 m
3 m Ø max. 10 m
6819/39-xxx
www.busch-jaeger-katalog.de/
Das Gerät wird per Hohlwandmontage in der Decke montiert
(Schritte 1 ... 4).
– Die Montage erfolgt wahlweise mit Klemm- oder
Schraubbefestigung.
– Ziehen Sie auch bei der Klemmbefestigung die
Schraubbefestigung als Abschluss der Montage zusätzlich mit
an.
– Der Bohrlochdurchmesser für die Deckenmontage beträgt 68 mm.
– Die Montage ist bei einer Deckendicke von 9 ... 25 mm möglich.
– Bei einer Deckendicke >18 mm müssen die Federn entfernt
werden. Verwenden in diesem Fall nur die Schraubbefestigung.
– Die Mindestmontagehöhe beträgt 1,70 m.
[A] Abisolierlänge: 10 mm
■
Einstellung / Bedienung
Eine Einstellung / Bedienung erfolgt nicht.
Das Schaltverhalten für das Licht wird am Master-Gerät eingestellt.
System-Bedienung
Für die Bedienung des Systems empfehlen wir die erweiterte
Bedienungs- und Systemanleitung.
– Zu der erweiterten Bedienungs- und Systemanleitung gelangen sie
über den QR-Code oder QR-Link, siehe Kopf in dieser
L2 (quer zum Melder Kurzanleitung.
gehend)
Ø max. 10 m
Ø max. 12 m
Ø max. 16 m
Service
Busch-Jaeger Elektro GmbH - Ein Unternehmen der ABB Gruppe,
Freisenbergstraße 2, D-58513 Lüdenscheid,
Tel.: +49 2351 956-1600; www.BUSCH-JAEGER.de
