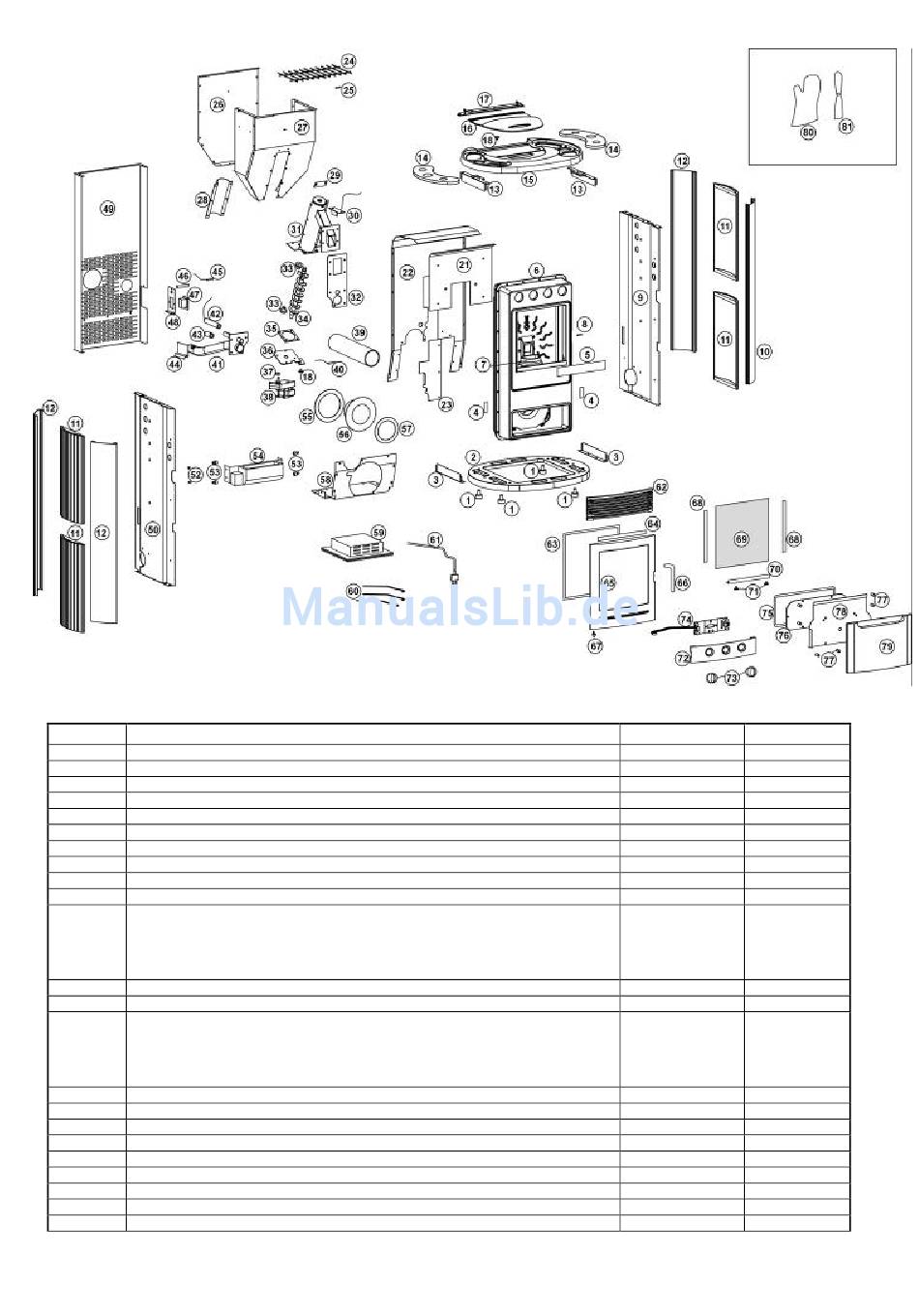

Position Beschreibung
1 Vibrationsdämpfende Füße 30X20X8/70
2 Guss-Fuss
3 Unteres Seitenhalterungsprofil
4 Isolierdichtung
5 Aschenprofil
6 Brennkammer aus Guss
7 Brennschale aus Guss
8 Türhalterungshaube
9 Seitliche Stützwand Brennkammer
10 Vorderer Aluprofil.DX
Seitenteile
BORDEAUX
TERRACOTTA
11
GRAU
SPECKSTEIN
12 Hinterer Aluprofil SX
13 Obere Profilhalterung
Seitliche obere Platte
BORDEAUX
14 TERRACOTTA
GRAU
SPECKSTEIN
15 Obere ovale Gussplatte
16 Pelletdeckel aus Guss
17 Pelletdeckel-Halterungsprofil
18 Gummiknopf
21 Luftumlenker innen
22 Luftumlenker Umwälzluft
23 Luftumlenkungsschliessprofil
24 Schutzgitter
25 Gummischlauch für Pelletgitter
Art.Nr. Anzahl
249970 4
248720 1
247400 2
249190 2
249120 1
249330 1
248710 1
254110 1
247270 1
249250 1
247290 4
248130 4
253420 4
262890 4
249240 3
247250 2
247260 2
248110 2
253410 2
262900 2
248770 1
248780 1
247490 1
234420 2
247300 1
247410 1
354740 1
247500 1
199040 1
4
