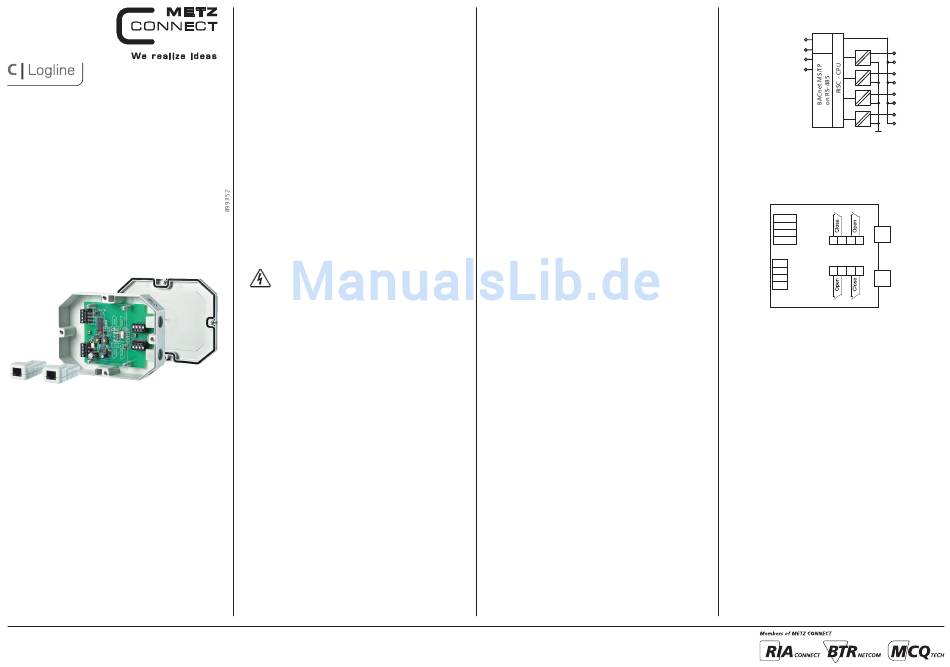

Metz CONNECT MR-DI4-IP Bedienungsanleitung

Digitales Eingangsmodul
MR-DI4-IP
110834131901IP
1. Beschreibung
Das Modbus-Modul im AP-Gehäuse mit 4 digitalen Eingängen
wurde für dezentrale Schaltaufgaben entwickelt. Es ist geeignet zur
Erfassung von potentialfreien Schalterzuständen von elektrischen
Endlagenschaltern und deren externen Zustandsanzeige. Beispiele
sind Brandschutzklappen oder Lüftungsklappen. Die Eingänge
können mittels potentialfreien Schaltern oder Kontakten sowie als
Spannungseingänge beschaltet werden. Über einen Modbus-Master
können die Eingänge über Standard-Register abgefragt werden. Die
Einstellungen der Moduladresse, der Baudrate und der Parität erfolgt
über zwei Adressschalter oder per Software.
Es können die Adressen 00 bis 99 sowie die Bitraten 1200, 2400,
4800, 9600, 19200, 38400, 57600 und 115200 Bd eingestellt
werden.
Bei Adresse 00 nimmt das Gerät nicht an der Bus-Kommunikation teil
(reserviert für Broadcast-Kommandos).
METZ CONNECT | Im Tal 2 | 78176 Blumberg | Deutschland | Tel. +49 7702 533-0 | Fax +49 7702 533-433
Vertrieb durch RIA CONNECT GmbH und BTR NETCOM GmbH
Montageanleitung siehe www.metz-connect.com
2. Wichtige Hinweise
Konformitätserklärung
Das Gerät wurde nach den geltenden Normen geprüft.
Die Konformität wurde nachgewiesen. Die Konformitätserklärung ist
beim Hersteller BTR NETCOM GmbH abrufbar.
Hinweise zur Gerätebeschreibung
Die Beschreibung enthält Hinweise zum Einsatz und zur Montage
des Geräts. Sollten Fragen auftreten, die nicht mit Hilfe dieser
Anleitung geklärt werden können, sind weitere Informationen beim
Lieferanten oder Hersteller einzuholen.
Die angegebenen Vorschriften/Richtlinien zur Installation und Mon-
tage gelten für die Bundes republik Deutschland. Beim Einsatz des
Geräts im Ausland sind die nationalen Vorschriften in Eigenverant-
wortung des Anlagenbauers oder des Betreibers einzuhalten.
Sicherheitshinweise
Für die Montage und den Einsatz des Geräts sind die jeweils gültigen
Arbeitsschutz-, Unfall verhütungs- und VDE-Vorschriften einzuhalten.
Facharbeiter oder Installateure werden darauf hingewiesen, dass sie
sich vor der Installation oder Wartung der Geräte vorschriftsmäßig
entladen müssen.
Montage- und Installationsarbeiten an den Geräten dürfen grund-
sätzlich nur durch qualifiziertes Fachpersonal durchgeführt werden,
siehe Abschnitt "qualifiziertes Fachpersonal".
Jede Person, die das Gerät einsetzt, muss die Beschreibungen dieser
Anleitung gelesen und verstanden haben.
Warnung vor gefährlicher elektrischer Spannung
Gefahr
bedeutet, dass bei Nicht beachtung Lebensgefahr besteht,
schwere Körper verletzungen oder erhebliche Sach schäden
auftreten können.
Qualifiziertes Fachpersonal
Qualifiziertes Fachpersonal im Sinne dieser Anleitung sind Personen,
die mit den beschriebenen Geräten vertraut sind und über eine ihrer
Tätigkeit entsprechenden Qualifikation verfügen.
Hierzu gehören zum Beispiel:
• Berechtigung zum Anschluss des Geräts gemäß den VDE-
Bestimmungen und den örtlichen EVU-Vorschriften sowie
Berechtigung zum Ein-, Aus- und Freischalten des Geräts unter
Berück sichtigung der innerbetrieblichen Vorschriften;
• Kenntnis der Unfallverhütungsvorschriften;
• Kenntnisse über den Einsatz und Gebrauch des Geräts innerhalb
des Anlagensystems usw.
3. Technische Daten
Modbus-Schnittstelle
Protokoll Modbus RTU
Übertragungsrate 1200 ... 115200 Bd
(Werkseinstellung 19200 Bd Even)
Verkabelung RS485 Zweidrahtbus mit Potential-
ausgleich in Bus-/Linientopologie
mit 120 Ohm abschließen
Versorgung
Betriebsspannungsbereich 20 ... 28 V AC/DC (SELV)
Stromaufnahme 50 mA (AC) / 20 mA (DC)
Einschaltdauer relativ 100 %
Eingangsseite
Spannungseingang 30 V AC/DC
High-Signalerkennung >7 V AC/DC
Gehäuse
Abmessungen BxHxT 159 x 41,5 x 120 mm
Gewicht 300 g
Material
Gehäuse Polyamid 6.6 V0
Klemmen Polyamid 6.6 V0
Blende Polycarbonat
Schutzart (IEC 60529)
Gehäuse IP20
Klemmen IP20
Anschlussklemmen
Versorgung und Bus
4-polige Anschlussklemme max. 1,5 mm² eindrähtig
max. 1,0 mm² feinstdrähtig
Aderndurchmesser 0,3 mm bis max. 1,4 mm
Geräteanschluss
Digitale Eingänge max. 1,5 mm² eindrähtig
max. 1,0 mm² feinstdrähtig
Aderndurchmesser 0,3 mm bis max. 1,4 mm
Anschluss für externe
Anzeigemodule
Buchsen 2x RJ45
Temperaturbereich
Betrieb -5 °C ... +55 °C
Lagerung -20 °C ... +70 °C
Schutzbeschaltung Verpolschutz der Betriebsspannung
Verpolschutz von Speisung und Bus
Anzeige intern
Betrieb und Bustätigkeit grüne LED
Fehlermeldung rote LED
Zustand der Eingänge gelbe LEDs
Anzeige extern
Multicolor-LED
Zustand geschlossen rot
Zustand offen grün
Zustand Bewegung gelb
4. Prinzipbild
A1/+24 V
24 V
A2 /GND
1
BUS B+
C1
BUS A-
2
C1
3
C1
4
C1
GND
5. Anschlussbild
Bus
BUS A-
Anzeige 2
BUS B+
BUS A-
RJ45
4 C1 3 C1
BUS B+
Damper 2
Versorgung
Damper 1
A2 GND
A1 24 V AC/DC
1 C1 2 C1
RJ45
A2 GND
A1 24 V AC/DC
Anzeige 1
