MONTAGEANLEITUNG
Integral-MK MaXX-D
Lieferumfang:

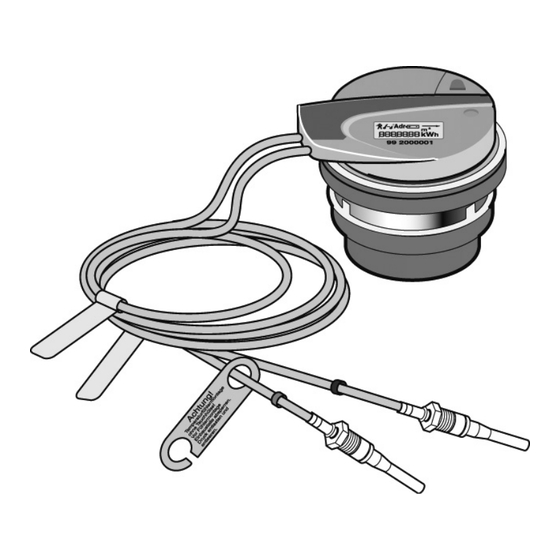

- Messkapselwärmezähler
- O-Ring Dichtung mit Fett
- Montageschlüssel
- Plombierungsmaterial
- Montageanleitung
- Bedienungsanleitung
( ( B B i i t t t t e e b b e e i i m m G G e e r r ä ä t t b b e e l l a a s s s s e e n n ! ! ) )
- Montage- und Übergabeprotokoll
Allgemeines:
Die Installation eines Wärmezählers muss entsprechend den anerkannten Regeln der Technik (z.B. EN 1434-6)
so erfolgen, dass eine einwandfreie Messwerterfassung erfolgen kann. Die Ablesung muss ohne weitere
Hilfsmittel erfolgen können und eine problemlose Demontage der einzelnen Komponenten nach Ablauf der
Eichgültigkeit möglich sein!
Zusätzlich ist folgendes zu beachten:
· zulässige Umgebungstemperatur (bis 50°C) und Wassertemperatur für das Volumenmessteil (max. 90°C),
· die Plombierung der Kapsel selbst und der Temperaturfühler ist wichtig und verhindert unbefugte
Demontage!
· vor Montage des Volumenmessteils das Rohrsystem gründlich spülen
· Achtung: Akute Verbrühungsgefahr! Blindstopfen nur bei abgekühlter und abgesperrter Rohrstrecke
enfernen!
· Signalleitungen (z.B. Fühlerkabel) sind nicht in der Nähe von stromführenden Netzleitungen und/ oder
elektromagnetischen Störquellen zu verlegen.
Dieses Produkt erfüllt die Ansprüche der EMV-Richtlinie und genügt den europäischen Normen EN 50081-1,
EN 50082-1 und ist zugelassen in Umgebungsklasse C nach EN 1434-1.

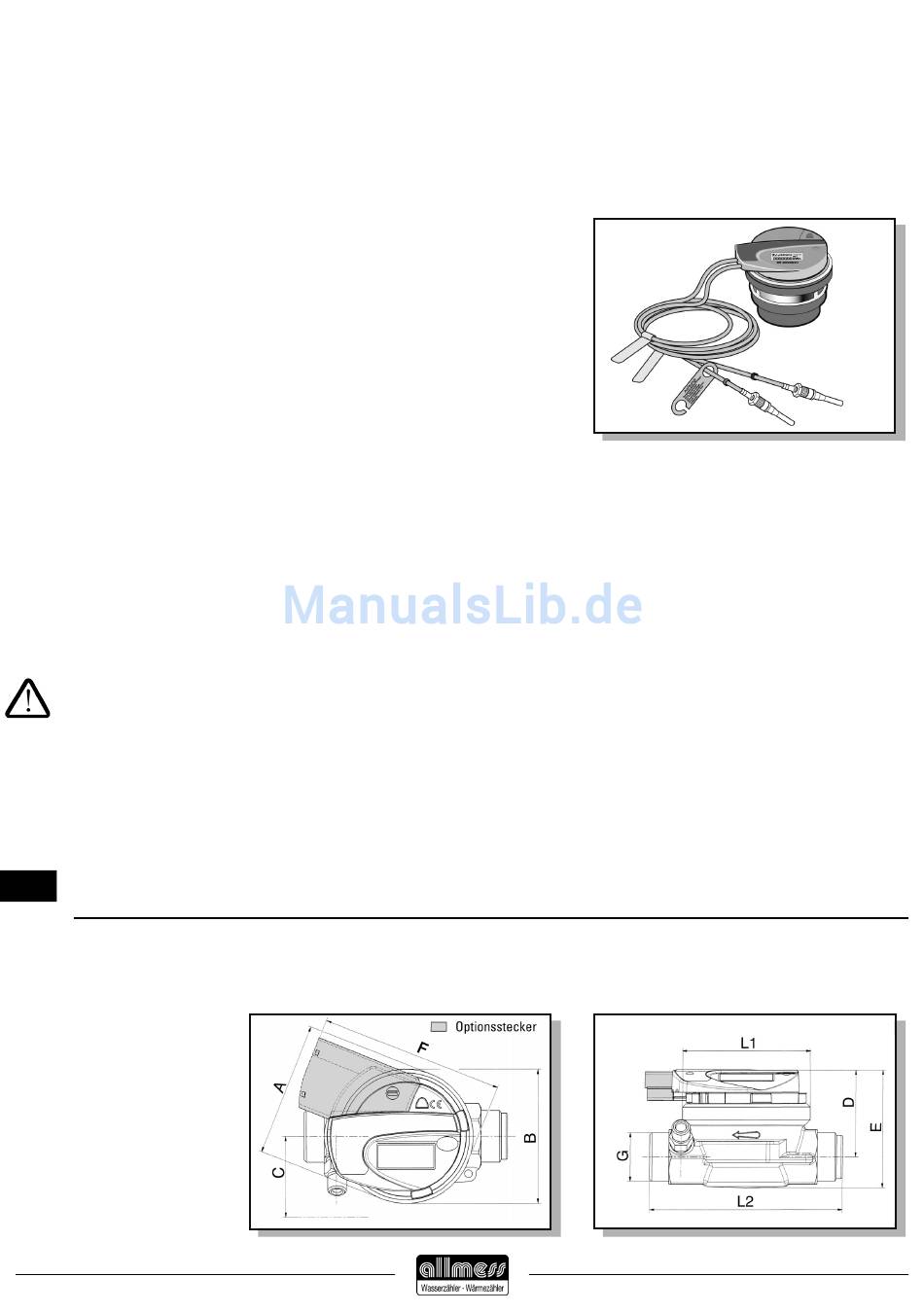

Geräteabmessungen:
A B
83 mm 83 mm
*mit montiertem Fühler
C D
ca. 52 mm* 59 mm
E F
80 mm 116 mm
+ ca.
30 mm
L1 L2
83 mm 130 mm
bzw.
110 mm
G
1"
bzw. 3 / "
4
