BFT RTD Installations- Und Gebrauchsanleitung
  1. Anleitungen
  2. Marken
  3. BFT Anleitungen
  4. Fernsteuerungen
  5. RTD
  6. Installations- und gebrauchsanleitung

BFT RTD Installations- Und Gebrauchsanleitung

Fernsteuerung mit rollcode/zugangskontrolle
Vorschau ausblenden Andere Handbücher für RTD:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 24

Quicklinks

I RADIOCOMANDO ROLLING-CODE/CONTROLLO ACCESSI
GB

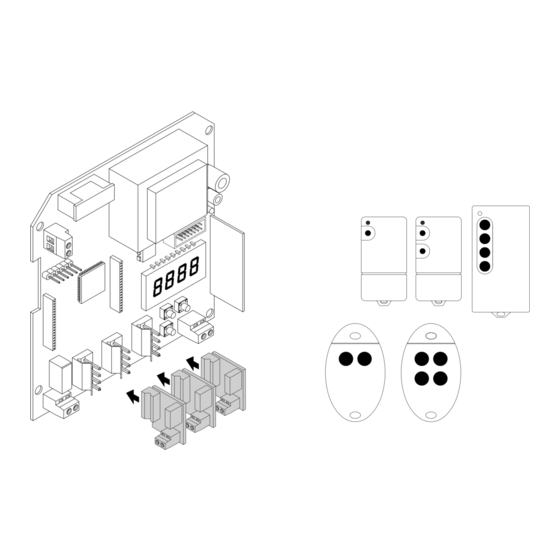

ROLLING-CODE / ACCESS CONTROL RADIO TRANSMITTER
F
RADIOCOMMANDE ROLLING-CODE/CONTRÔLE DES ACCÈS
D
FERNSTEUERUNG MIT ROLLCODE / ZUGANGSKONTROLLE
RADIOMANDO ROLLING-CODE/CONTROL DE ACCESOS
E
RADIOCOMANDO ROLLING-CODE/CONTROLO DE ACESSOS
P
ISTRUZIONI D'USO E DI INSTALLAZIONE
INSTALLATION AND USER'S MANUAL
INSTRUCTIONS D'UTILISATION ET D'INSTALLATION
INSTALLATIONS-UND GEBRAUCHSANLEITUNG
INSTRUCCIONES DE USO Y DE INSTALACION
INSTRUÇÕES DE USO E DE INSTALAÇÃO
TRC 1-2-4 / MITTO 2-4
Via Lago di Vico, 44
36015 Schio (VI)
Tel.naz. 0445 696511
Tel.int. +39 0445 696533
Fax 0445 696522
Internet: www.bft.it
E-mail: sales@bft.it
D811373 ver.02 04-04-05
8 0 2 7 9 0 8 2 0 4 5 3 0
RTD-CA
